1. 🎯 ตอนที่ 11: สายอากาศ (Antenna) คืออะไร? หูและตาเวทมนตร์แห่งโลกไร้สาย

2. 📖 เปิดฉาก (The Hook)

สวัสดีครับนักเดินทางบนคลื่นความถี่ทุกคน! กลับมาเปิดสมุดโน้ตจิบกาแฟกับพี่อีกครั้งในซีรีส์ เจาะลึกวิทยุและการสื่อสาร RF จากพื้นฐานสู่ระดับโปร ครับ

ในตอนที่ผ่านๆ มา เราได้เรียนรู้วิธีการ “สร้างคลื่น” และ “ฝากข้อมูล” (Modulation) ไปกับคลื่นความถี่วิทยุกันแล้ว แต่ปัญหาคือ… สัญญาณข้อมูลเหล่านั้นยังคงวิ่งวนอยู่ในสายไฟ (Transmission Lines) ภายในบอร์ดวงจรของเราครับ! คำถามคือ เราจะ “ปลดปล่อย” สัญญาณไฟฟ้าเหล่านี้ให้ออกไปโบยบินในอวกาศอันกว้างใหญ่ได้อย่างไร?

ลองจินตนาการดูนะครับ ถ้าเราต้องการคุยกับเพื่อนที่อยู่อีกยอดเขาหนึ่ง การตะโกนด้วยปากเปล่าเสียงคงไปไม่ถึง เราจึงต้องใช้ “โทรโข่ง (Megaphone)” มาช่วยกระจายเสียง หรือถ้าเรามีกระแสไฟฟ้าอยู่ในสายไฟ เราก็ต้องมี “หลอดไฟ (Light Bulb)” เพื่อแปลงไฟฟ้านั้นให้กลายเป็นแสงสว่างส่องไปทั่วห้อง

ในโลกของวิศวกรรม RF อุปกรณ์ที่ทำหน้าที่เป็นโทรโข่งหรือหลอดไฟให้กับคลื่นวิทยุ ก็คือสิ่งประดิษฐ์สุดคลาสสิกที่เรียกว่า “สายอากาศ (Antenna)” นั่นเองครับ! วันนี้เราจะมาเจาะลึกกันว่า สายไฟธรรมดาๆ โดนดัดแปลงท่าไหน ถึงกลายเป็นกระบอกเสียงของโลกไร้สายไปได้!

3. 🧠 แก่นวิชา (Core Concepts)

ในทางวิศวกรรมโทรคมนาคม “สายอากาศ (Antenna)” ไม่ใช่แค่แท่งเหล็กชี้ฟ้าโง่ๆ นะครับ แต่มันคือนวัตกรรมที่ทำหน้าที่สำคัญมากๆ ดังนี้ครับ:

  • The Transformer (ตัวแปลงสถานะ): สายอากาศถูกนิยามว่าเป็น “ตัวแปลง (Transformer)” หรือสะพานเชื่อมที่คอยเปลี่ยนสัญญาณไฟฟ้า (แรงดันและกระแส) ที่ถูกบังคับให้อยู่ในสายนำสัญญาณ (Guided 1D Waves) ให้กลายเป็น คลื่นแม่เหล็กไฟฟ้า (Electromagnetic Waves) ที่แผ่กระจายออกสู่อวกาศว่างแบบ 3 มิติ (Free space 3D waves) และมันก็ทำหน้าที่นี้กลับกันเมื่อเป็นผู้รับด้วยครับ.
  • เปรียบเทียบให้เห็นภาพ:
    • เหมือนโทรโข่ง: โทรโข่งทำหน้าที่แมตช์ความดันเสียง (Acoustic Impedance) จากเส้นเสียงแคบๆ ในคอเรา ให้เข้ากับอากาศกว้างๆ ภายนอก เพื่อให้พลังงานเสียงถ่ายเทได้ดีที่สุด สายอากาศก็เช่นกัน มันทำหน้าที่ “แมตช์อิมพีแดนซ์” ระหว่างสายส่ง (เช่น $50 \Omega$) กับอากาศว่าง ($377 \Omega$) เพื่อให้คลื่นวิทยุหลุดออกไปได้ 100%.
    • เหมือนหลอดไฟ: หลอดไฟรับกระแสไฟฟ้าเข้าไปทำให้ไส้หลอดร้อนจนเปล่งรังสี (Radiation) ออกมาเป็นคลื่นแสง (ซึ่งก็คือคลื่นแม่เหล็กไฟฟ้าความถี่สูงปรี๊ด) สายอากาศก็รับกระแส RF เข้าไปเขย่าอิเล็กตรอนให้เกิดการแผ่รังสีออกมาเป็นคลื่นวิทยุเช่นเดียวกันครับ.
  • วิวัฒนาการสู่การแพร่กระจายคลื่น: หากเราเอาสายสงกำลังคูขนาน (Parallel Two-Wire Line) มาปลอยปลายเปดทิ้งไว สนามไฟฟาและสนามแมเหล็กของสายทั้งสองเสนจะหักลางกันเองทำใหคลื่นไมแพรออกไป แตทันทีที่เรา “งาง” หรือแยกปลายสายทั้งสองใหกางออกเปนเสนตรงเดียวกัน (ระนาบ 180 องศา) การหักลางจะหมดไป สนามแมเหล็กไฟฟาจะถูกปลดปลอยออกสูอวกาศอยางเต็มที่ สายอากาศชนิดพื้นฐานนี้เราเรียกมันวา “ไดโปล (Dipole)” ครับ!.

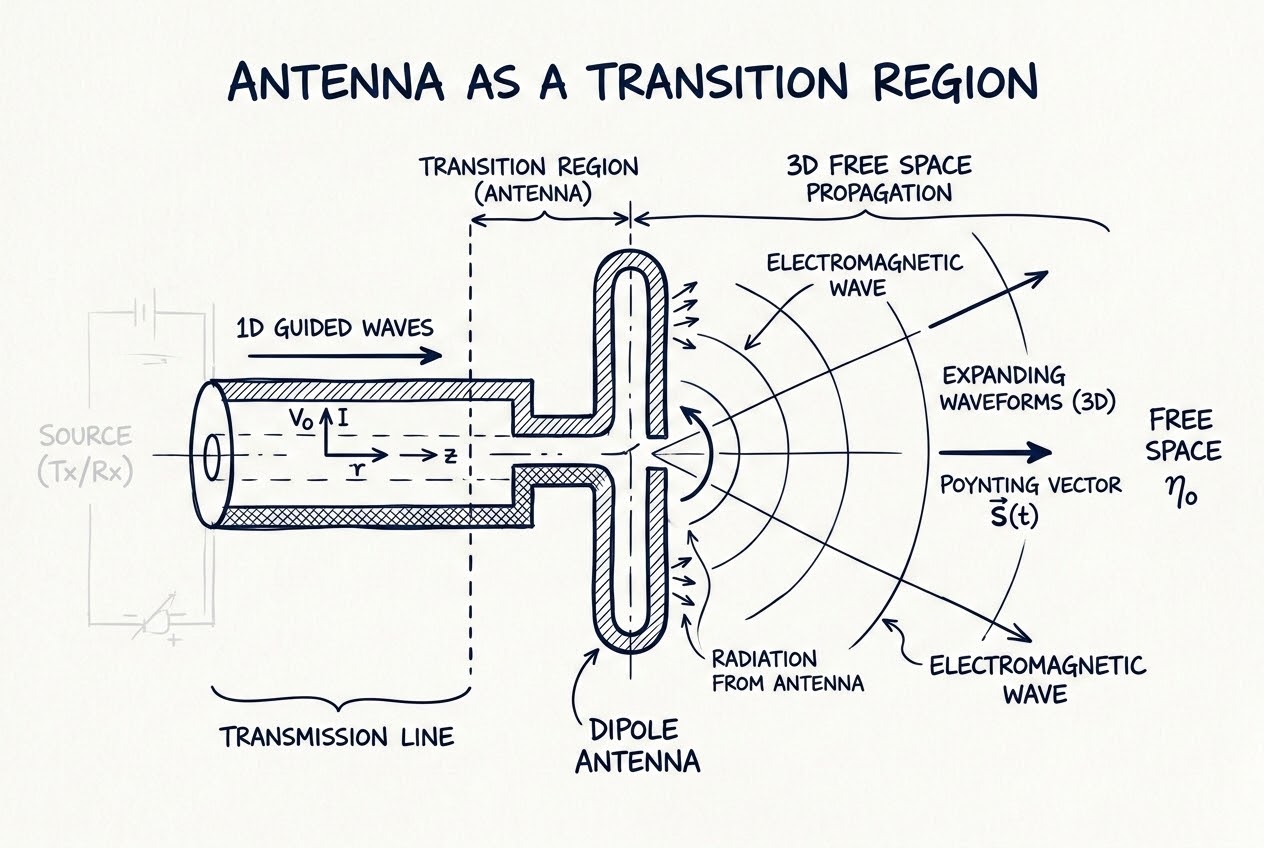

รูปประกอบแผนผังสายอากาศเปลี่ยนคลื่นในสายนำสัญญาณเป็นคลื่นอิสระ

4. 🧮 ร่ายมนต์สมการและวงจร (The Math & Circuits)

เรามาดูภาษาคณิตศาสตร์ที่อธิบายว่าสายอากาศ “ตะโกน” ได้ดังแค่ไหนกันครับ ลองพิจารณาสายอากาศแบบสั้นมากๆ หรือที่เรียกว่า Elementary Doublet ความแรงของสนามไฟฟ้า ($E$) ที่มันแผ่ออกไปสามารถคำนวณได้จากสมการนี้ครับ:

$$ E = \left[ \frac{60 \pi l I}{d \lambda} \right] \cos\theta \cos\omega\left(t - \frac{d}{v_c}\right) $$

ความหมายสไตล์รุ่นพี่:

  • $E$ คือ ความเข้มสนามไฟฟ้า (Electric Field Strength) มีหน่วยเป็น โวลต์/เมตร (V/m) ยิ่งค่ามาก สัญญาณยิ่งแรง.
  • $I$ คือ กระแสไฟฟ้า (Current) ที่เราอัดเข้าไปในสายอากาศ ยิ่งอัดกระแสแรง คลื่นก็ยิ่งทะลวงไปได้ไกล!.
  • $l$ คือ ความยาวของสายอากาศ (Length) และ $\lambda$ คือ ความยาวคลื่น (Wavelength) สังเกตเทอม $\frac{l}{\lambda}$ ให้ดีครับ! นี่คือกุญแจสำคัญที่บอกว่า “ความยาวของสายอากาศต้องสัมพันธ์กับความถี่ (ความยาวคลื่น) เสมอ” ถ้าเราใช้สายอากาศที่สั้นจู๋ไปรับคลื่นยาวๆ ประสิทธิภาพก็จะต่ำติดดินครับ.
  • $d$ คือ ระยะทาง (Distance) จากสายอากาศถึงผู้รับ ยิ่งไกล ($d$ มากขึ้น) สัญญาณ $E$ ก็จะยิ่งตกลงตามกฎการแปรผกผันครับ.

5. 🛡️ เคล็ดลับจากห้องแล็บ (Under the Hood / Pro-Tips)

ในฐานะวิศวกร RF การปักเสาอากาศขึ้นไปดื้อๆ ไม่ได้แปลว่ามันจะแผ่คลื่นได้ดีเสมอไปนะครับ มี 2 เรื่องใหญ่หน้างานที่รุ่นพี่อยากเตือนไว้:

  • Near-field vs. Far-field: คลื่นวิทยุไม่ได้ก่อตัวสมบูรณ์แบบทันทีที่หลุดออกจากเส้นลวดนะครับ! บริเวณที่อยู่ติดกับตัวสายอากาศมากๆ เราเรียกว่า Reactive Near Field พลังงานตรงนี้จะสวิงไปมาและสะท้อนกลับเข้าสายอากาศเหมือนสปริง (ยังไม่แผ่ออกไป) จนกว่ามันจะเดินทางพ้นระยะทางค่าหนึ่งเข้าสู่ดินแดนที่เรียกว่า Far Field (เขตไกล) ซึ่งสนามไฟฟ้า (E) และสนามแม่เหล็ก (H) จะตั้งฉากกันสมบูรณ์แบบ และตัดขาดจากสายอากาศพุ่งสู่อวกาศตลอดกาล วิศวกรจึงต้องระวังอย่าให้มีโลหะหรือวัตถุใดๆ มาขวางในเขต Near Field เด็ดขาด ไม่งั้นสายอากาศจะเพี้ยนทันทีครับ!.
  • The Mismatch Trap: จำได้ไหมครับว่าสายอากาศคือ “สะพาน” ถ้าเราออกแบบอิมพีแดนซ์ (Impedance) ของสายอากาศไม่ตรงกับสายเคเบิล (เช่น สายเคเบิล $50 \Omega$ แต่เสาอากาศดันมีอิมพีแดนซ์ $73 + j42 \Omega$) คลื่นที่ส่งไปจะไม่แผ่ออกสู่อากาศ แต่จะวิ่งชนคอสะพานและ “สะท้อนกลับ (Reflect)” เข้าหาเครื่องส่ง เกิดเป็นค่า VSWR ที่สูงปรี้ด เครื่องส่งอาจจะพังพินาศได้เลยครับ เราจึงต้องมีวงจร Matching Network มาคั่นเสมอ!.

6. 🏁 บทสรุป (To be continued…)

โดยสรุปแล้ว สายอากาศ (Antenna) คือตัวแปลงสภาพพลังงาน (Transformer) ที่ทำหน้าที่รับกระแสไฟฟ้าความถี่สูงมาเขย่า เพื่อปลดปล่อยสนามแม่เหล็กไฟฟ้าให้หลุดออกไปสู่อวกาศ (เสมือนหลอดไฟที่เปล่งแสง) และในขณะเดียวกันมันก็คืออุปกรณ์ที่แมตช์อิมพีแดนซ์ระหว่างสายไฟกับอากาศว่างให้เข้ากันอย่างแนบเนียน (เสมือนโทรโข่ง) ครับ

แต่เดี๋ยวก่อน! สายอากาศไม่ได้แผ่คลื่นออกไปเท่ากันทุกทิศทางเหมือนดวงอาทิตย์นะครับ สายอากาศบางต้นเลือกที่จะบีบลำคลื่นให้พุ่งตรงเป๊ะเหมือนแสงเลเซอร์! ในตอนต่อไป พี่จะพาน้องๆ ไปกางสมุดโน้ตเรียนรู้ “ภาษา” ที่ใช้บอกประสิทธิภาพของสายอากาศ อย่างคำว่า Directivity, Gain, และ Radiation Pattern มันคืออะไรและวัดกันอย่างไร? รอติดตามความสนุกได้เลยครับ!
