1. 🎯 ตอนที่ 16: การเดินทางของคลื่น (Wave Propagation) คลื่นวิทยุไปถึงปลายทางได้อย่างไร?

2. 📖 เปิดฉาก (The Hook)

สวัสดีครับนักเดินทางบนคลื่นความถี่ทุกคน! กลับมาเปิดสมุดโน้ตจิบกาแฟกับพี่อีกครั้งในซีรีส์ เจาะลึกวิทยุและการสื่อสาร RF จากพื้นฐานสู่ระดับโปร ครับ

ในตอนที่ผ่านๆ มา เราได้สร้างเครื่องส่งวิทยุที่ทรงพลัง และเครื่องรับที่หูไวสุดๆ กันไปแล้ว แต่พวกเราเคยสงสัยไหมครับว่า คลื่นที่ถูกผลักออกจากสายอากาศ มัน “เลือกเส้นทาง” เพื่อเดินทางไปหาปลายทางได้อย่างไร?

ลองเปรียบเทียบง่ายๆ แบบนี้ครับ ถ้าเราจะเดินทางจากกรุงเทพฯ ไปเชียงใหม่ เราอาจจะเลือกนั่งรถไฟ (เกาะติดไปตามผิวโลก), นั่งเครื่องบิน (บินขึ้นฟ้าแล้วค่อยร่อนลง), หรือถ้าระยะทางใกล้ๆ ก็อาจจะยิงเลเซอร์สื่อสารกันตรงๆ แบบมองเห็นด้วยตาเปล่า ในโลกของคลื่นแม่เหล็กไฟฟ้า (Electromagnetic Waves) คลื่นของเราก็มีพฤติกรรมการเลือกเส้นทางหลักๆ 3 แบบเช่นเดียวกัน ซึ่งก็คือ Ground wave (คลื่นดิน), Sky wave (คลื่นฟ้า), และ Line-of-sight (คลื่นอวกาศ หรือ ระยะสายตา) วันนี้พี่จะพาไปเจาะลึกว่า แต่ละเส้นทางมันทำงานต่างกันอย่างไร และวิศวกรอย่างเราจะควบคุมมันได้อย่างไรครับ!

3. 🧠 แก่นวิชา (Core Concepts)

เส้นทางการเดินทางของคลื่นวิทยุ ถูกกำหนดโดย “ความถี่ (Frequency)” ของมันเป็นหลักครับ เรามาทำความรู้จักกับ 3 เส้นทางมหาชนกันเลย:

  • 1. คลื่นดิน (Ground Wave หรือ Surface Wave): นี่คือเส้นทางสายรถไฟครับ คลื่นชนิดนี้จะเดินทางเกาะเลาะไปตามความโค้งของผิวโลก มันสามารถเดินทางทะลุทะลวงสิ่งกีดขวางไปได้ไกลกว่าขอบฟ้า แต่มันมีข้อแม้ว่า ต้องใช้กับความถี่ต่ำๆ เท่านั้น (เช่น ย่าน LF และ MF หรือวิทยุ AM) เพราะยิ่งเราเพิ่มความถี่ให้สูงขึ้น คลื่นก็จะยิ่งถูกพื้นดิน “ดูดกลืน (Attenuate)” พลังงานจนหมดแรงไปอย่างรวดเร็ว
  • 2. คลื่นฟ้า (Sky Wave): นี่คือเส้นทางเครื่องบิน! คลื่นฟ้าไม่ได้เดินทางไปตามพื้นดิน แต่มันถูกยิงขึ้นไปบนท้องฟ้า จนกระทั่งไปชนกับ ชั้นไอโอโนสเฟียร์ (Ionosphere) ซึ่งเป็นชั้นบรรยากาศสูง 50 - 400 กิโลเมตรที่เต็มไปด้วยประจุไฟฟ้า (Ions) แตกตัวเพราะรังสีจากดวงอาทิตย์ ชั้นนี้จะทำหน้าที่เสมือนกระจกบานยักษ์ ที่คอย “หักเห (Refract)” คลื่นวิทยุย่านความถี่สูง (HF หรือ Shortwave) ให้โค้งกลับลงมายังโลก ทำให้เราสามารถส่งวิทยุข้ามทวีปได้เป็นพันๆ กิโลเมตร (Multi-hop) ด้วยกำลังส่งเพียงเล็กน้อย!
  • 3. คลื่นอวกาศ หรือ ระยะสายตา (Space Wave / Line-of-Sight - LOS): นี่คือเส้นทางตรงครับ เมื่อความถี่สูงขึ้นระดับ VHF, UHF หรือ Microwave (สูงกว่า 30 MHz ขึ้นไป) คลื่นจะไม่เกาะดิน และชั้นไอโอโนสเฟียร์ก็ไม่สามารถสะท้อนมันได้อีกต่อไป (ทะลุออกอวกาศไปเลย) ดังนั้น คลื่นจึงต้องเดินทางเป็นเส้นตรงจากเสาส่งถึงเสารับเท่านั้น (Line-of-sight) เทคโนโลยีสมัยใหม่เกือบทั้งหมดที่เราใช้ ไม่ว่าจะเป็น 5G, Wi-Fi, ทีวีดิจิทัล หรือเรดาร์ ล้วนใช้เส้นทางนี้ครับ

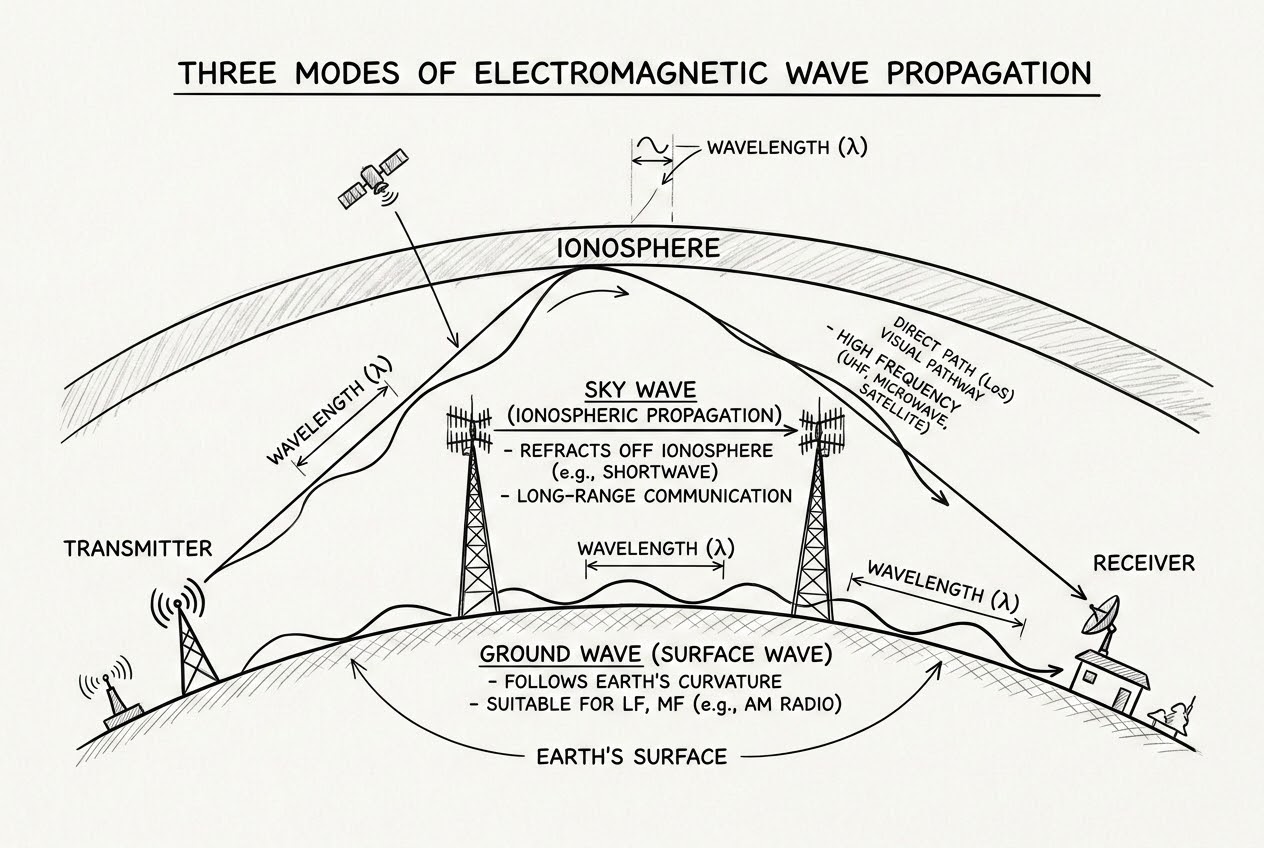

รูปประกอบแผนผังเปรียบเทียบคลื่นดิน คลื่นฟ้า และคลื่นระยะสายตา

4. 🧮 ร่ายมนต์สมการและวงจร (The Math & Circuits)

เนื่องจากการสื่อสารในยุคปัจจุบัน (เช่น เครือข่ายมือถือ) พึ่งพาคลื่นระยะสายตา (Line-of-Sight) เป็นหลัก คำถามที่วิศวกรเจอบ่อยที่สุดคือ “เราจะตั้งเสาส่งให้ไกลที่สุดได้แค่ไหน ก่อนที่ความโค้งของโลกจะบังสัญญาณ?”

ในอวกาศว่าง (Free Space) คลื่นอาจจะเดินทางได้เป็นอนันต์ แต่บนโลก ระยะทางที่คลื่นอวกาศเดินทางไปได้ไกลที่สุดก่อนจะถูกขอบฟ้าบัง (Radio Horizon) สามารถคำนวณแบบวิศวกรได้ด้วยสมการง่ายๆ นี้ครับ:

$$ D = 4\sqrt{H_t} + 4\sqrt{H_r} $$

เมื่อ:

  • $D$ คือ ระยะทางสายตาสูงสุดทางวิทยุ (กิโลเมตร)
  • $H_t$ คือ ความสูงของสายอากาศฝั่งส่ง (เมตร)
  • $H_r$ คือ ความสูงของสายอากาศฝั่งรับ (เมตร)

ความหมายสไตล์รุ่นพี่: สมมติว่าเราตั้งเสาสถานีฐานสูง 100 เมตร และให้เสามือถือคนรับสูงประมาณ 49 เมตร (อยู่บนตึก) ลองกดเครื่องคิดเลขดูครับ $4\sqrt{100} + 4\sqrt{49} = 4(10) + 4(7) = 40 + 28 = 68 \text{ km}$ เห็นไหมครับ! ถ้าไม่มีภูเขาหรือตึกมาบังตรงกลาง เราสามารถส่งคลื่น Microwave ข้ามจังหวัดไปได้ถึง 68 กิโลเมตรเลยทีเดียว! นี่คือเหตุผลทางคณิตศาสตร์ว่าทำไมเสาสัญญาณมือถือหรือเสาส่งทีวีถึงต้องไปตั้งอยู่บนยอดตึกหรือภูเขาสูงๆ ครับ

5. 🛡️ เคล็ดลับจากห้องแล็บ (Under the Hood / Pro-Tips)

ในฐานะวิศวกร RF แต่ละเส้นทางมีหลุมพรางซ่อนอยู่หน้างานที่เราต้องระวังเสมอครับ:

  • ไสยศาสตร์แห่งชั้นไอโอโนสเฟียร์ (Ionospheric Fading): สำหรับคนที่ทำงานกับ “คลื่นฟ้า (Sky Wave)” ต้องท่องไว้เลยว่า ชั้นบรรยากาศนี้ “ผันผวนตามอารมณ์ของดวงอาทิตย์!” ในเวลากลางวันรังสี UV จะทำให้ไอออนหนาแน่น เราต้องใช้ความถี่สูงขึ้นถึงจะทะลุไปสะท้อนชั้น F2 ได้ แต่พอตกกลางคืน ไอออนจะเบาบางลง เราต้องลดความถี่ลง (MUF - Maximum Usable Frequency) วิศวกรจึงต้องเปลี่ยนความถี่ใช้อยู่เรื่อยๆ และบ่อยครั้งสัญญาณก็วูบหายไปเฉยๆ เพราะการหักล้างกันของเฟส (Fading)
  • มารผจญในคลื่น Line-of-Sight (Multipath): แม้จะเรียกว่าระยะสายตา (LOS) แต่ในเมืองที่มีตึกเยอะๆ สัญญาณที่มาถึงมือถือเราไม่ได้มีแค่คลื่นที่พุ่งมาตรงๆ (Direct path) แต่มันมี “คลื่นสะท้อน (Reflected path)” จากตึก หรือภูเขาวิ่งตามมาด้วย คลื่นพวกนี้จะเดินทางมาถึงช้ากว่า และมักจะมาชนกันเองจนเกิดการหักล้างที่เรียกว่า “การจางหายแบบมัลติพาธ (Multipath Fading)” ทำให้สัญญาณมือถือเราสวิงขึ้นลงแม้เราจะยืนอยู่เฉยๆ ก็ตาม!

6. 🏁 บทสรุป (To be continued…)

โดยสรุปแล้ว การเดินทางของคลื่นวิทยุมี 3 รูปแบบหลัก คือ Ground wave เลาะไปตามผิวโลกสำหรับความถี่ต่ำ, Sky wave สะท้อนชั้นบรรยากาศเพื่อข้ามทวีปสำหรับความถี่กลาง-สูง, และ Line-of-sight ที่พุ่งตรงเป็นเส้นตรงสำหรับเทคโนโลยีไร้สายความถี่สูงในปัจจุบัน การเลือกความถี่ให้เหมาะกับเส้นทาง คือศิลปะขั้นสุดยอดของวิศวกร RF ครับ!

แต่พอคลื่นพวกนี้เดินทางไปเจอสิ่งกีดขวาง… มันจะไม่ได้หยุดเฉยๆ นะครับ แต่มันเกิดการสะท้อน (Reflection), เลี้ยวเบนอ้อมตึก (Diffraction), หรือแม้แต่ทะลุเข้าไปในกำแพงได้! ในตอนต่อไป พี่จะพาไปดูเวทมนตร์ของคลื่นเมื่อมันเข้าปะทะกับสิ่งแวดล้อม ในหัวข้อ “Reflection, Refraction และ Diffraction” รับรองว่ามันส์แน่นอน รอติดตามหน้าต่อไปของสมุดโน้ตนะครับ!
