สวัสดีครับนักเดินทางบนคลื่นความถี่ทุกคน! ยินดีต้อนรับสู่การจิบกาแฟเปิดสมุดโน้ตหน้าที่ 20 ของซีรีส์ เจาะลึกวิทยุและการสื่อสาร RF จากพื้นฐานสู่ระดับโปร ครับ!
เผลอแป๊บเดียวเราก็เดินทางด้วยความเร็วแสง (ผ่านตัวหนังสือ) กันมาถึง 19 ตอนแล้วนะครับ! ตลอด “Phase 1” ที่ผ่านมา พี่พาน้องๆ ไปสวมวิญญาณนักฟิสิกส์และสถาปนิกระบบ (System Architect) เพื่อทำความเข้าใจธรรมชาติของ “คลื่นแม่เหล็กไฟฟ้า” ตั้งแต่ตอนที่มันเพิ่งเกิด ออกเดินทางฝ่าชั้นบรรยากาศ ไปจนถึงการมอดูเลตข้อมูล และการถูกดูดซับเข้าสู่ร่างกายมนุษย์
แต่นับจากนี้ไปใน “Phase 2” เรากำลังจะดำดิ่งลงไปในระดับ “ฮาร์ดแวร์และวงจร (Circuit Level)” ครับ เราจะเลิกมองเครื่องส่งวิทยุเป็นแค่กล่องสี่เหลี่ยม (Black Box) แล้วหยิบหัวแร้งกับเครื่องมือวัดขึ้นมาผ่าดูไส้ในของมัน! วันนี้พี่เลยขอรวบยอดวิชาทั้งหมดใน Phase 1 เพื่อเตรียมความพร้อม ก่อนที่เราจะก้าวเข้าสู่โลกของ “ไสยศาสตร์ทางวิศวกรรม” ขั้นสุดยอดกันครับ!
3. 🧠 แก่นวิชา (Core Concepts)
ก่อนจะไปลุยของยาก เรามา Recap สิ่งที่เราเรียนรู้กันมาตลอด 19 ตอน ให้เห็นภาพรวมของระบบสื่อสารไร้สายกันก่อนครับ:
- กำเนิดและการพาพลังงาน: คลื่นวิทยุเกิดขึ้นจากการกระชากประจุไฟฟ้า โดยมี Poynting Vector ($\vec{S}$) เป็นเข็มทิศบอกทิศทางและความหนาแน่นของพลังงานที่ไหลไปในอวกาศ
- การเดินทางและอุปสรรค: คลื่นเดินทางได้ 3 ท่าหลักๆ คือ Ground wave, Sky wave และ Line-of-sight โดยมีชั้นบรรยากาศ (Ionosphere), เม็ดฝน (Rain Attenuation) และอุณหภูมิอากาศ เป็นด่านอรหันต์ที่วิศวกรต้องคำนวณเผื่อไว้เสมอ
- ภาษาของการแพ็คข้อมูล (Modulation): เราไม่สามารถส่งเสียงพูดไปในอากาศดื้อๆ ได้ จึงต้องฝากไปกับ Carrier Wave เกิดเป็นตำนานการต่อสู้ระหว่าง AM (สู้ด้วยความแรง) และ FM (สู้ด้วยความถี่) ก่อนจะวิวัฒนาการมาสู่การหั่นเป็น 0 และ 1 ในยุค Digital Modulation เพื่อสู้กับสัญญาณรบกวน (Noise)
- ด่านหน้าและด่านหลัง (Tx & Rx): เครื่องส่ง (Transmitter) ทำหน้าที่สร้าง ขยาย และแพ็คข้อมูล ส่วนเครื่องรับ (Receiver) แบบ Superheterodyne ใช้เวทมนตร์ของ Mixer และ Local Oscillator ในการลดความถี่ลงมาเป็น IF เพื่อให้สกัดข้อมูลออกมาได้ง่ายขึ้น
- โทรโข่งวิเศษ (Antennas): สายอากาศทำหน้าที่แมตช์อิมพีแดนซ์ เปลี่ยนกระแสไฟฟ้าให้เป็นคลื่น โดยมีคุณสมบัติเด่นคือ Directivity (การบีบลำคลื่น) และ Polarization (ระนาบการแกว่งตัวของคลื่น) ที่ต้องตั้งให้ตรงกันทั้งภาครับและภาคส่ง
- สวนสาธารณะแห่งคลื่น: เราได้รู้จักย่าน ISM Band (2.4 GHz / 5 GHz) ที่เปิดฟรีให้ Wi-Fi และ Bluetooth เข้ามาวิ่งเล่น และได้รู้ว่าคลื่นวิทยุมีเพียง Thermal Effect ไม่สามารถก่อมะเร็งทำลาย DNA ได้เหมือนรังสีเอกซเรย์
4. 🧮 ร่ายมนต์สมการและวงจร (The Math & Circuits)
ใน Phase 2 ที่เรากำลังจะเจอ สมการคลาสสิกของกฎของโอห์ม ($V = IR$) จะเริ่ม “ใช้ไม่ได้ผล” อีกต่อไปครับ!
เมื่อความถี่สูงปรี๊ดระดับกิกะเฮิรตซ์ สายไฟธรรมดาๆ จะไม่ได้มีค่าแค่ความต้านทาน ($R$) แต่มันจะกลายเป็น สายนำสัญญาณ (Transmission Lines) ที่มีทั้ง Inductance ($L$) และ Capacitance ($C$) ซ่อนอยู่ตลอดความยาวสาย
สมการระดับบอสที่เราจะต้องเจอและใช้งานมันทุกวันคือสมการ สัมประสิทธิ์การสะท้อน (Voltage Reflection Coefficient - $\Gamma$):
$$ \Gamma = \frac{Z_L - Z_0}{Z_L + Z_0} $$
เมื่อ:
- $\Gamma$ (Gamma) คือ อัตราส่วนของคลื่นแรงดันที่ “สะท้อนกลับ” เทียบกับคลื่นที่ “ส่งไป”
- $Z_L$ คือ อิมพีแดนซ์ของโหลด (Load Impedance) เช่น สายอากาศ หรือวงจรขยาย
- $Z_0$ คือ อิมพีแดนซ์ลักษณะเฉพาะ (Characteristic Impedance) ของสายนำสัญญาณ (ส่วนใหญ่คือ $50\ \Omega$)
ความหมายสไตล์รุ่นพี่: ใน Phase 2 เราจะหมกมุ่นอยู่กับการทำให้ $\Gamma$ มีค่าเข้าใกล้ “ศูนย์” ให้มากที่สุดครับ! เพราะถ้า $Z_L$ ไม่เท่ากับ $Z_0$ คลื่นที่เราอุตส่าห์ขยายมาด้วย Power Amplifier จะไม่ยอมไหลเข้าสายอากาศ แต่มันจะวิ่งกระแทกคอสะพานแล้ว “สะท้อนกลับ” เข้าหาเครื่องส่ง เกิดเป็นคลื่นนิ่ง (Standing Wave) ที่ทำให้ทรานซิสเตอร์พังกระจายได้เลย! กระบวนการแก้ปัญหานี้เรียกว่า “Impedance Matching” ครับ!
5. 🛡️ เคล็ดลับจากห้องแล็บ (Under the Hood / Pro-Tips)
เพื่อเป็นการอุ่นเครื่อง พี่มี Pro-Tips 2 ข้อสำหรับการเปลี่ยนผ่าน Mindset จากวิศวกรไฟฟ้ากระแสสลับ (AC) ธรรมดา มาเป็นวิศวกรไมโครเวฟ (Microwave Engineer) ครับ:
- A Wire is NOT just a Wire: ในโลกความถี่ต่ำ เราคิดว่าเส้นลวดทองแดงยาว 1 เซนติเมตร ก็คือเส้นลวดชอร์ตเซอร์กิตที่มีแรงดันเท่ากันทั้งเส้น แต่ในโลก RF ที่ความถี่ 10 GHz ความยาวคลื่น ($\lambda$) จะเหลือแค่ 3 เซนติเมตร! นั่นแปลว่าลวดยาว 1 เซนติเมตร มันมีความยาวถึง $1/3$ ของคลื่น แรงดันต้นสายกับปลายสายของลวดเส้นเดียวกัน “จะไม่เท่ากันอีกต่อไป!” เราจึงต้องคิดทุกอย่างบนบอร์ดวงจรเป็น “Distributed Elements” เสมอครับ
- ภาษาใหม่ของเครื่องมือวัด (S-Parameters): ในวิชาอิเล็กทรอนิกส์ปกติ เราวัดวงจรด้วยโวลต์มิเตอร์หรือออสซิลโลสโคป (หา Z, Y, h parameters) แต่ในความถี่สูง การเอาสายมิเตอร์ไปจิ้มวงจรจะทำให้เกิดการสะท้อนจนวงจรเพี้ยนทันที! วิศวกร RF จึงสร้างภาษาใหม่ขึ้นมาเรียกว่า Scattering Parameters (S-Parameters) เช่น $S_{11}$ (Return Loss) และ $S_{21}$ (Insertion Loss / Gain) ซึ่งวัดจากการยิงคลื่นเข้าไปแล้วดูว่ามัน “สะท้อนกลับ” และ “ทะลุผ่าน” ออกมาเท่าไหร่ นี่คือภาษาหลักที่เราจะใช้คุยกับเครื่อง Network Analyzer (VNA) ครับ!
6. 🏁 บทสรุป (To be continued…)
จบกันไปแล้วครับสำหรับบทสรุปการเดินทางอันยาวนานของ Phase 1 หวังว่าน้องๆ จะเห็นภาพรวมและเข้าใจความเป็นมาเป็นไปของคลื่นที่มองไม่เห็นเหล่านี้อย่างลึกซึ้ง

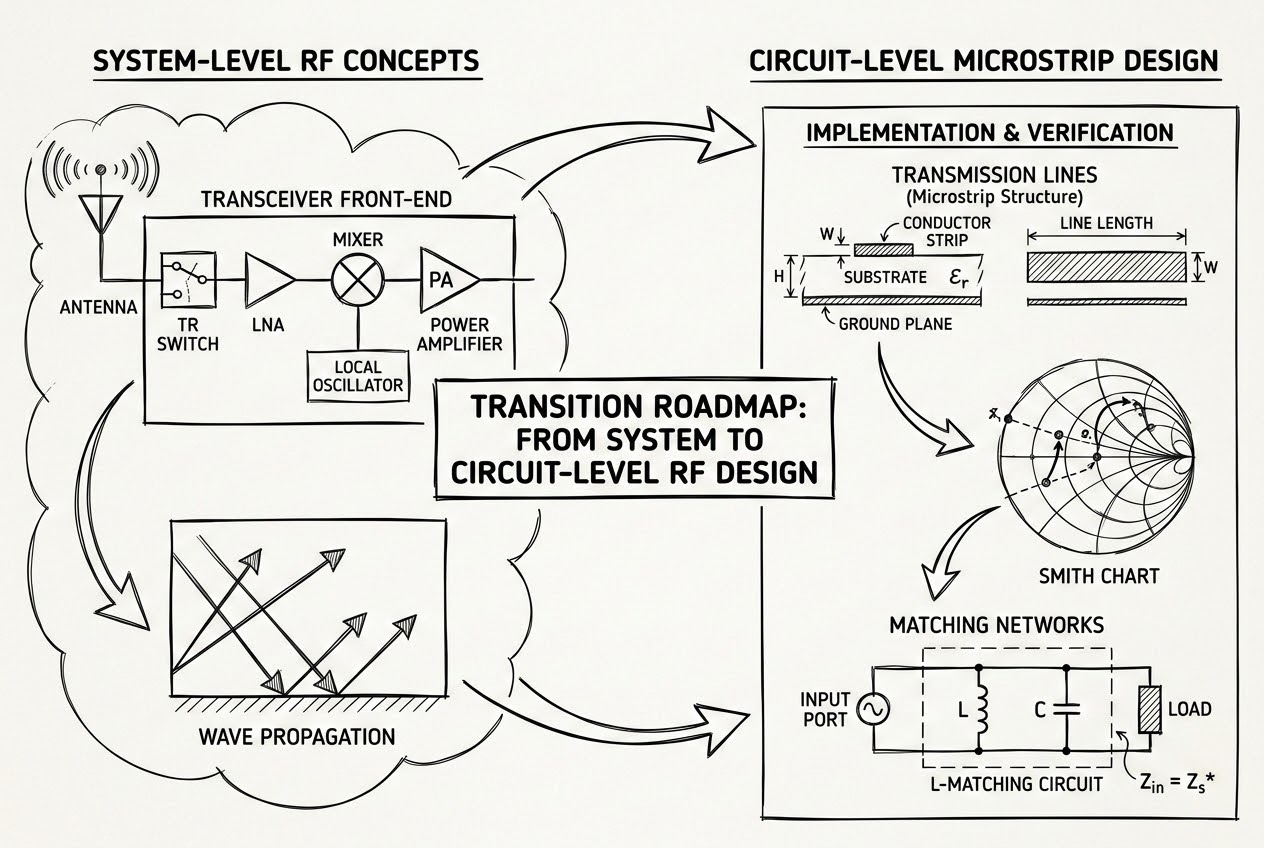

เตรียมตัวให้พร้อมนะครับ! ในตอนต่อไป (ตอนที่ 21) พี่จะพาน้องๆ ไปรู้จักกับแผนที่นำทางแห่งโลกเวทมนตร์ของวิศวกร RF ที่มีชื่อว่า “Smith Chart (สมิธชาร์ต)” มันคือวงกลมหน้าตาประหลาดที่เปลี่ยนสมการจำนวนเชิงซ้อน (Complex Numbers) อันน่าปวดหัว ให้กลายเป็นการลากเส้นเรขาคณิตง่ายๆ บนแผ่นกระดาษ รับรองว่าถ้าน้องๆ ดู Smith Chart เป็น โลกของการออกแบบวงจรความถี่สูงจะสนุกขึ้นอีก 100 เท่า! เตรียมวงเวียนกับไม้บรรทัดให้พร้อม แล้วพบกันในตอนหน้าครับ!
