1. 🎯 ตอนที่ 7: อัตราขยายและการลดทอน (Gain & Attenuation) ไขรหัสลับ dB และ dBm ที่วิศวกรหลงรัก

2. 📖 เปิดฉาก (The Hook)

สวัสดีครับนักเดินทางบนคลื่นความถี่ทุกคน! กลับมาเปิดสมุดโน้ตจิบกาแฟกับพี่อีกครั้งในซีรีส์ เจาะลึกวิทยุและการสื่อสาร RF จากพื้นฐานสู่ระดับโปร ครับ

พวกเราเคยสงสัยไหมครับว่า ทำไมเวลาเราตะโกนเรียกเพื่อน ยิ่งเพื่อนอยู่ไกล เสียงของเราก็ยิ่งเบาลงจนกลายเป็นเสียงกระซิบ? ในโลกของคลื่นวิทยุ (RF) ก็เผชิญกับชะตากรรมเดียวกันครับ เมื่อสถานีฐานส่งสัญญาณโทรศัพท์มือถือออกมา กำลังส่งอาจจะสูงระดับหลายสิบวัตต์ แต่พอเดินทางผ่านอากาศมาถึงมือถือของเรา สัญญาณกลับอ่อนแรงลงจนเหลือเพียงเสี้ยวของเสี้ยวของหนึ่งในล้านวัตต์ (Microwatt หรือ Picowatt) เท่านั้น! ปรากฏการณ์นี้เรียกว่า การลดทอน (Attenuation) ครับ

ปัญหาของวิศวกรคือ ตัวเลขที่เราต้องคำนวณมันมีช่วงกว้างระดับ “อภิมหาศาล” (เช่น อัตราส่วน $10^{18} : 1$) ถ้าขืนเรามานั่งเขียนเลขศูนย์ 18 ตัวตอนคำนวณวงจร มีหวังตาลายและบวกลบคูณหารผิดพลาดแน่ๆ ด้วยเหตุนี้ วิศวกรจึงต้องอัญเชิญเวทมนตร์ทางคณิตศาสตร์ที่ชื่อว่า “เดซิเบล” (Decibel - dB) ซึ่งตั้งชื่อเป็นเกียรติแก่ อเล็กซานเดอร์ เกรแฮม เบลล์ (Alexander Graham Bell) มาใช้เปลี่ยนการคูณหารตัวเลขมหาศาล ให้กลายเป็นการบวกลบเลขหลักสิบแบบชิลๆ วันนี้เราจะมาเจาะลึกกันว่าทำไมวิศวกร RF ถึงขาดมันไม่ได้ครับ!

3. 🧠 แก่นวิชา (Core Concepts)

ก่อนจะไปลุยสมการ เรามาทำความเข้าใจคอนเซ็ปต์หลัก 3 คำที่เป็นเหมือนตราชั่งของโลก RF กันก่อนครับ:

  • การลดทอน (Attenuation) & Path Loss: เมื่อคลื่นแม่เหล็กไฟฟ้าเดินทางในอวกาศว่าง (Free Space) พลังงานจะกระจายตัวออกไปในรูปของทรงกลม ยิ่งรัศมีของทรงกลมกว้างขึ้น (ระยะทางไกลขึ้น) ความหนาแน่นของพลังงานต่อพื้นที่ก็จะยิ่งเจือจางลง ปรากฏการณ์นี้เป็นไปตาม “กฎกำลังสองผกผัน” (Inverse-square law) เปรียบเหมือนการเป่าลูกโป่งครับ ยิ่งเป่าให้ใหญ่ ยางลูกโป่งก็ยิ่งบางลง นี่คือเหตุผลหลักที่สัญญาณเบาลงเมื่อเดินทางไกลขึ้น
  • อัตราขยาย (Gain): คือการทำให้สัญญาณมีความแรงเพิ่มขึ้น อาจจะมาจากการใช้เครื่องขยายสัญญาณ (Amplifier) หรือเกิดจากการที่สายอากาศ (Antenna) บีบลำคลื่นให้พุ่งไปในทิศทางเดียว (เหมือนการปรับหน้าเลนส์ไฟฉายให้เป็นจุดสว่าง)
  • Decibel (dB) & dBm:
    • dB (Decibel): เป็นหน่วย “สัมพัทธ์” (Relative) ใช้บอกอัตราส่วนระหว่างสิ่งสองสิ่ง (เช่น Power ขาออก เทียบกับ Power ขาเข้า) เพื่อดูว่าระบบนี้มี Gain หรือมี Loss
    • dBm: เป็นหน่วย “สัมบูรณ์” (Absolute) ใช้บอกปริมาณ Power จริงๆ โดยตัว ’m’ ห้อยท้ายหมายถึงการนำไปเทียบกับพลังงานอ้างอิงที่ 1 มิลลิวัตต์ (1 mW)

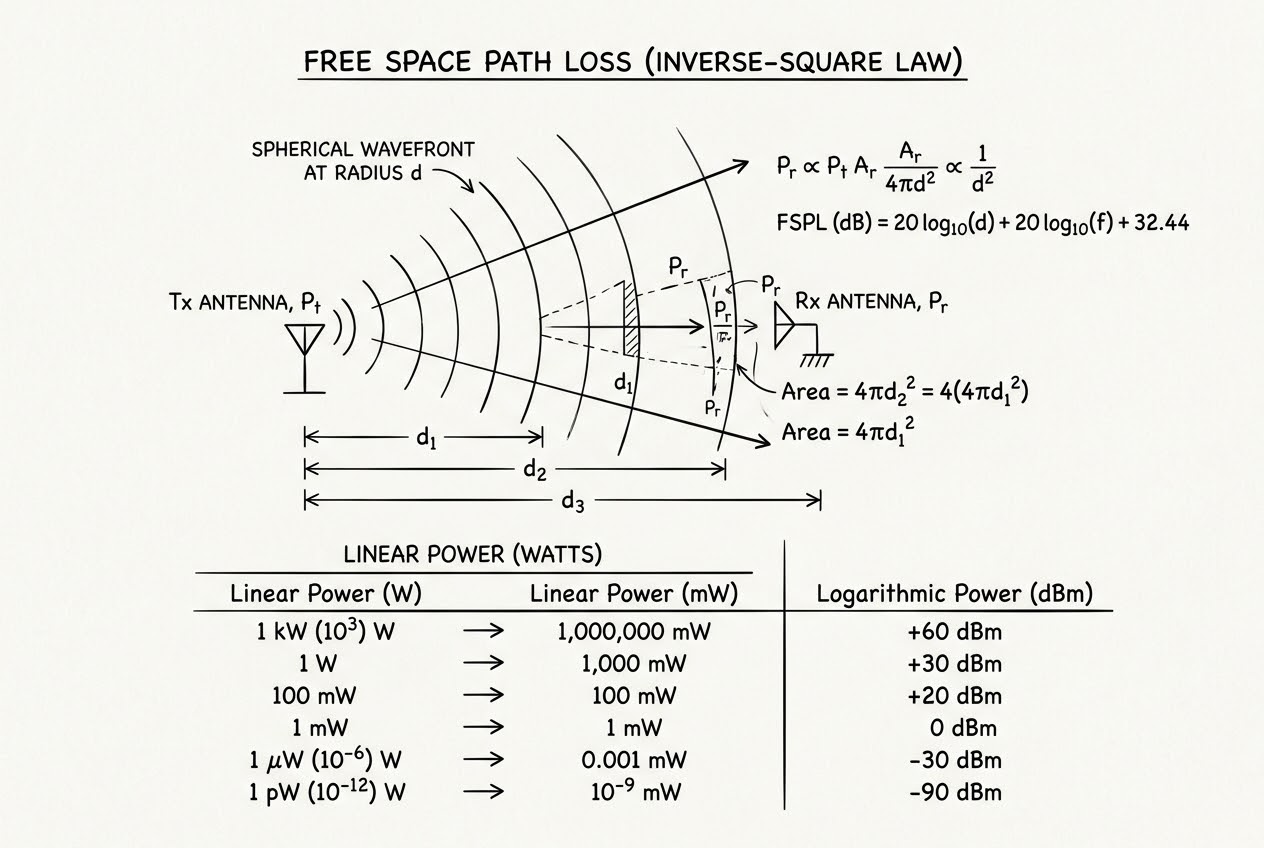

รูปประกอบแผนผังแสดงการลดทอนของคลื่นวิทยุและตาราง dBm

4. 🧮 ร่ายมนต์สมการและวงจร (The Math & Circuits)

มาครับ เรามาดูความสวยงามของสมการเหล่านี้กัน:

1. เวทมนตร์ของ Decibel (dB): ในทางวิศวกรรม RF เรามักจะวัดอัตราขยายกำลัง (Power Gain) ด้วยลอการิทึมฐาน 10 ดังนี้ครับ:

$$ \text{Gain (dB)} = 10 \log_{10} \left( \frac{P_{out}}{P_{in}} \right) $$

  • ถ้า $P_{out} > P_{in}$ ค่า dB จะเป็น บวก (+) (เรียกว่ามี Gain)
  • ถ้า $P_{out} < P_{in}$ ค่า dB จะเป็น ลบ (-) (เรียกว่ามี Loss หรือ Attenuation)

2. การบอกพลังงานสัมบูรณ์ด้วย dBm: หากเราต้องการบอกว่ากำลังส่งมีค่ากี่วัตต์ เราจะใช้สูตรนี้:

$$ P(\text{dBm}) = 10 \log_{10} \left( \frac{P(\text{mW})}{1 \text{ mW}} \right) $$

ตัวอย่างสไตล์รุ่นพี่: สมมติเครื่องส่งวิทยุมีกำลัง 10 Watt ($10,000 \text{ mW}$) ลองกดเครื่องคิดเลขดูครับ: $$ P = 10 \log_{10}(10,000) = 40 \text{ dBm} $$ แล้วถ้าสัญญาณเดินทางผ่านอากาศมาถึงภาครับเหลือแค่ $0.000000001 \text{ mW}$ ($1 \text{ pW}$) ล่ะ? $$ P = 10 \log_{10}(10^{-9}) = -90 \text{ dBm} $$ เห็นไหมครับ! แทนที่เราจะพูดว่า “สัญญาณมีค่าศูนย์จุดศูนย์ๆๆๆ…หนึ่งวัตต์” เราบอกสั้นๆ แค่ "-90 dBm" คุยกันง่ายกว่าเยอะเลย!

3. สมการการสูญเสียในอวกาศว่าง (Free-Space Path Loss - FSPL): เมื่อพิจารณาในรูปแบบ dB การลดทอนในอากาศสามารถเขียนได้ว่า:

$$ L_s \text{ (dB)} = 20 \log_{10} \left( \frac{4\pi d}{\lambda} \right) $$

เมื่อ $d$ คือระยะทาง และ $\lambda$ คือความยาวคลื่น สมการนี้บอกเราว่า ถ้าเราเพิ่มระยะทาง ($d$) ขึ้น 2 เท่า สัญญาณจะดรอปลงถึง $6 \text{ dB}$ (หรือพลังงานหายไปเกือบ 4 เท่า!) เสมอครับ

5. 🛡️ เคล็ดลับจากห้องแล็บ (Under the Hood / Pro-Tips)

ในห้องแล็บ RF วิศวกรเก๋าๆ จะไม่มัวมากดเครื่องคิดเลขตลอดเวลาครับ แต่เรามีกฎจำง่ายๆ ที่เรียกว่า “กฎ 3 dB และ 10 dB”:

  • กฎ 3 dB: การเพิ่มขึ้น $+3 \text{ dB}$ หมายถึงพลังงาน เพิ่มขึ้น 2 เท่า เสมอ! และลดลง $-3 \text{ dB}$ คือพลังงาน หายไปครึ่งหนึ่ง (1/2)
  • กฎ 10 dB: การเพิ่มขึ้น $+10 \text{ dB}$ หมายถึงพลังงาน เพิ่มขึ้น 10 เท่า เสมอ! (เช่น ถ้าเดิมมี 30 dBm (1 Watt) หากเราใส่ Amplifier ขยายไปอีก +3 dB เราจะได้ 33 dBm ซึ่งก็คือ 2 Watt ทันที!)

⚠️ ข้อควรระวังขั้นสุดยอด (The dB Math Trap): ระวังการบวกลบหน่วยให้ดีครับ! (อ้างอิงจากตารางการจัดการ dB ในตำรา)

  1. dBm + dB = dBm (ถูกต้อง ✅): เอา Power ตั้งต้น บวกกับ Gain ของวงจร จะได้ Power ขาออก
  2. dBm - dBm = dB (ถูกต้อง ✅): เอา Power สองจุดมาเทียบกัน ผลลัพธ์ที่ได้คือส่วนต่างที่เป็นอัตราส่วน (Loss หรือ Gain)
  3. dBm + dBm = ❌ ห้ามทำเด็ดขาด! การเอาหน่วยสัมบูรณ์มาบวกกันในรูป Logarithm คือการ “จับพลังงานมาคูณกัน” ในโลกความเป็นจริง ซึ่งผิดหลักฟิสิกส์ครับ! ถ้าจะรวมพลังงานของ 2 แหล่งกำเนิด ต้องแปลงกลับเป็น Watt ก่อนเสมอ 명ใจไว้นะครับ!

6. 🏁 บทสรุป (To be continued…)

โดยสรุปแล้ว สัญญาณวิทยุจะอ่อนกำลังลงตามกฎ Inverse-square law ทำให้วิศวกรต้องจัดการกับตัวเลขที่กว้างมาก ระบบ Decibel (dB) และ dBm จึงถูกนำมาใช้เพื่อแปลงการคูณหารตัวเลขยากๆ ให้กลายเป็นการบวกลบกันธรรมดา ทำให้การวิเคราะห์ Link Budget ในระบบสื่อสารทำได้ง่ายและรวดเร็วขึ้นอย่างมหาศาล

ตอนนี้เรามีเครื่องมือในการวัดและคำนวณระดับพลังงานกันแล้ว ในตอนต่อไป พี่จะพาน้องๆ ไปเจาะลึกอุปกรณ์ที่เป็นจุดเริ่มต้นและจุดสิ้นสุดของการเดินทางบนอวกาศ นั่นคือ “สายอากาศ (Antennas)” มันสามารถบีบลำพลังงานและสร้าง Gain ให้ระบบได้อย่างไร? ติดตามความมันส์ได้ในตอนหน้าครับ!
