1. 🎯 ตอนที่ 6: เจาะลึกพลังงานในคลื่นแม่เหล็กไฟฟ้า ความลับของ Poynting Vector

2. 📖 เปิดฉาก (The Hook)

สวัสดีครับนักเดินทางบนคลื่นความถี่ทุกคน! กลับมาเปิดสมุดโน้ตจิบกาแฟกับพี่อีกครั้งในซีรีส์ เจาะลึกวิทยุและการสื่อสาร RF จากพื้นฐานสู่ระดับโปร ครับ

ในตอนที่ผ่านๆ มา เราได้เห็นแล้วว่าประจุไฟฟ้าที่ถูกกระชากสามารถสร้างคลื่นวิทยุให้หลุดลอยออกไปในอวกาศได้ แต่น้องๆ เคยสงสัยไหมครับว่า คลื่นที่จับต้องไม่ได้ มองก็ไม่เห็นพวกนี้ มันสามารถ “แบกพลังงาน” ข้ามอวกาศอันว่างเปล่ามาไกลหลายล้านกิโลเมตรได้อย่างไร? ทำไมแสงแดดจากดวงอาทิตย์ถึงทำให้เรารู้สึกร้อนได้ ทั้งๆ ที่อวกาศไม่มีอากาศเป็นตัวกลางนำพาความร้อนเลยสักนิด?

ความลับนี้ถูกไขกระจางโดยหลักการทางฟิสิกส์ที่สวยงามมากครับ คลื่นแม่เหล็กไฟฟ้าไม่จำเป็นต้องมีตัวกลาง เพราะตัวที่ทำหน้าที่เป็น “กระเป๋าเป้” บรรจุพลังงาน ก็คือตัว สนามไฟฟ้า (Electric Field) และ สนามแม่เหล็ก (Magnetic Field) เสียเอง!, วันนี้พี่จะพาไปรู้จักกับเข็มทิศเวทมนตร์ของวิศวกร RF ที่ใช้ชี้เป้าว่าพลังงานกำลังไหลไปทางไหน ซึ่งเราเรียกมันว่า “Poynting Vector” ครับ!

3. 🧠 แก่นวิชา (Core Concepts)

เพื่อให้เข้าใจว่าคลื่นพาพลังงานไปได้อย่างไร เราต้องมาทำความรู้จักกับพระเอกของงานนี้กันก่อนครับ:

  • แหล่งเก็บพลังงานที่มองไม่เห็น: พลังงานของคลื่นแม่เหล็กไฟฟ้านั้นถูกแบ่งเก็บไว้ใน 2 ที่ คือในความเข้มของสนามไฟฟ้า (Electric Energy Density) และในความเข้มของสนามแม่เหล็ก (Magnetic Energy Density), เมื่อคลื่นเดินทางไปถึงไหน พลังงานเหล่านี้ก็จะตามไปด้วย
  • Poynting Vector ($\vec{S}$): ถูกตั้งชื่อตามนักฟิสิกส์ชาวอังกฤษ John Henry Poynting (ไม่ได้แปลว่าเวกเตอร์ที่เอาไว้ “ชี้” หรือ Pointing อย่างที่หลายคนเข้าใจผิดนะครับ!) มันคือตัวแปรที่ใช้บอก “ความหนาแน่นของพลังงานที่ไหลไป” (Power Density)
  • หน้าที่ของ $\vec{S}$: เวกเตอร์นี้ทำหน้าที่ 2 อย่างพร้อมกัน คือบอก ขนาด (Magnitude) ว่ามีพลังงานไหลผ่านพื้นที่ 1 ตารางเมตรเป็นปริมาณกี่วัตต์ (Watts per square meter) และบอก ทิศทาง (Direction) ว่าพลังงานนั้นกำลังพุ่งไปทางไหนในอวกาศ

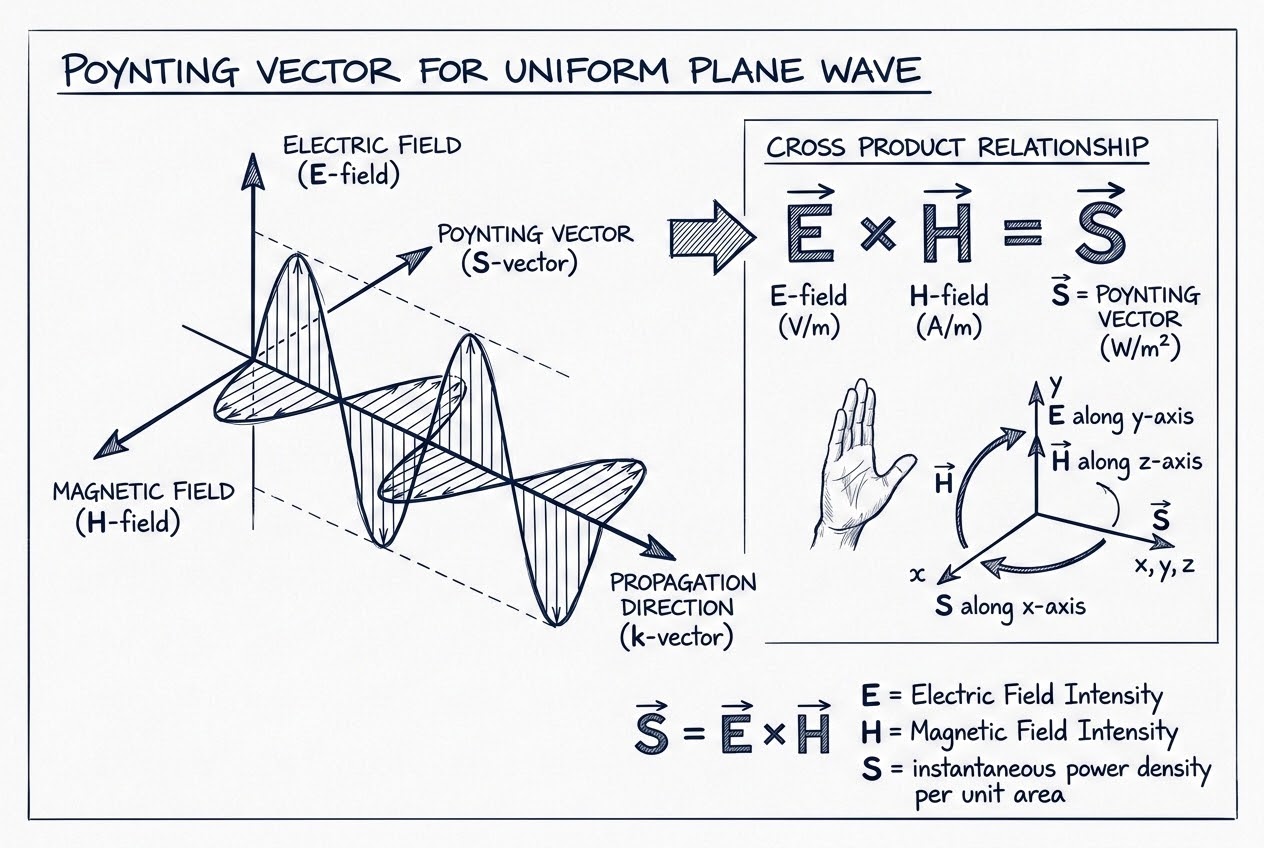

รูปประกอบไดอะแกรมแสดงเวกเตอร์ E, H และ Poynting Vector

4. 🧮 ร่ายมนต์สมการและวงจร (The Math & Circuits)

มาถึงโหมดสมการกันบ้าง พี่สัญญาว่าจะไม่ให้ปวดหัวเกินไปครับ! กฎเกณฑ์ที่ Poynting สร้างไว้ถูกเขียนออกมาเป็นสมการที่ทรงพลังและคลาสสิกที่สุดในโลกของคลื่นแม่เหล็กไฟฟ้า นั่นคือ:

$$ \vec{S} = \vec{E} \times \vec{H} $$

เมื่อ:

  • $\vec{S}$ คือ Poynting Vector (มีหน่วยเป็น $\text{W/m}^2$),
  • $\vec{E}$ คือ เวกเตอร์สนามไฟฟ้า (Electric Field) มีหน่วยเป็น $\text{V/m}$
  • $\vec{H}$ คือ เวกเตอร์สนามแม่เหล็ก (Magnetic Field) มีหน่วยเป็น $\text{A/m}$,

ความหมายสไตล์รุ่นพี่: เครื่องหมายกากบาท $\times$ ในสมการนี้คือการทำ Cross Product ทางคณิตศาสตร์ครับ มันบอกกฎเหล็กกับเราว่า ทิศทางที่พลังงานจะไหลไป ($\vec{S}$) จะต้องตั้งฉากกับทั้งสนามไฟฟ้า ($\vec{E}$) และสนามแม่เหล็ก ($\vec{H}$) เสมอ!,

เราสามารถใช้ “กฎมือขวา” (Right-hand corkscrew rule) มาช่วยหาทิศทางได้ง่ายๆ ลองแบมือขวาแล้วชี้ปลายนิ้วไปตามทิศของสนามไฟฟ้า $\vec{E}$ จากนั้นกำนิ้วกวาดไปหาทิศของสนามแม่เหล็ก $\vec{H}$ นิ้วโป้งที่ชี้ขึ้นมานั่นแหละครับ คือทิศทางที่ Poynting Vector $\vec{S}$ กำลังพาพลังงานพุ่งทะยานออกไป!

5. 🛡️ เคล็ดลับจากห้องแล็บ (Under the Hood / Pro-Tips)

พี่มี “ความลับระดับไสยศาสตร์ทางวิศวกรรม” ที่มักจะทำให้คนที่เพิ่งรู้ถึงกับช็อกมาเล่าให้ฟังครับ!

ตอนที่เราเรียนวิชาไฟฟ้ากระแสตรง (DC) หรือต่อวงจรหลอดไฟธรรมดา เรามักจะคิดว่าพลังงานไฟฟ้า (Power $= V \times I$) วิ่งอยู่ “ข้างใน” เนื้อทองแดงของสายไฟใช่ไหมครับ? แต่พอเรามามองในมุมของทฤษฎีสนามแม่เหล็กไฟฟ้าและ Poynting Theorem ความจริงก็ปรากฏว่า… พลังงานไม่ได้ไหลอยู่ในเนื้อสายไฟครับ! แต่มันไหลอยู่ใน “ฉนวนหรือพื้นที่ว่าง (Dielectric)” ที่อยู่รอบๆ สายไฟต่างหาก!,

ในสาย Coaxial ที่เราใช้ต่อสายอากาศ สนามไฟฟ้า $\vec{E}$ จะพุ่งจากแกนกลางไปยังเปลือกนอก ส่วนสนามแม่เหล็ก $\vec{H}$ จะหมุนวนรอบแกนกลาง เมื่อเราเอา $\vec{E} \times \vec{H}$ เราจะได้ $\vec{S}$ ที่พุ่งตรงไปตามความยาวของสายเคเบิลใน “ช่องว่างระหว่างแกนกลางกับเปลือกนอก”,, วิศวกรอย่างพวกเราจึงต้องจดจำไว้เสมอว่า “สายไฟและสายนำสัญญาณ (Transmission Lines) ทำหน้าที่เป็นเพียง ‘รางน้ำ’ ที่คอยประคองและบังคับทิศทางให้คลื่นแม่เหล็กไฟฟ้าไหลไปตามที่เราต้องการเท่านั้น” ความสูญเสีย (Loss) ส่วนใหญ่ในระบบ RF จึงมักเกิดจากคุณภาพของฉนวนที่คลื่นวิ่งผ่านนั่นเองครับ!

6. 🏁 บทสรุป (To be continued…)

สรุปแบบเข้าใจง่ายๆ ก็คือ คลื่นแม่เหล็กไฟฟ้าพาพลังงานข้ามจักรวาลได้โดยการกักเก็บพลังงานไว้ในความเข้มของสนามไฟฟ้าและสนามแม่เหล็ก โดยมี Poynting Vector ($\vec{S}$) เป็นเสมือน “GPS” ที่คอยชี้ว่าพลังงานกำลังพุ่งไปทางไหนและมีปริมาณมากเท่าใด,

การเข้าใจคอนเซ็ปต์ของ Poynting Vector นี้สำคัญมากๆ ครับ เพราะมันคือจุดเริ่มต้นที่จะทำให้เราเข้าใจว่า สายอากาศ (Antenna) บีบลำพลังงานให้พุ่งไปหาเป้าหมายได้อย่างไร ซึ่งในตอนหน้า พี่จะพาน้องๆ เข้าสู่โลกของ “สายอากาศ (Antennas)” อุปกรณ์ที่ทำหน้าที่เปลี่ยนพลังงานในสายเคเบิลให้กลายเป็นคลื่นล่องลอยไปในอากาศ รับรองว่าสนุกแน่นอน รอติดตามกันนะครับ!
