ตอนที่ 3: แง้มม่าน Electromagnetic Spectrum แผนที่ลายแทงของคลื่นวิทยุ
1. 🎯 ตอนที่ 3: แง้มม่าน Electromagnetic Spectrum แผนที่ลายแทงของคลื่นวิทยุ
2. 📖 เปิดฉาก (The Hook)
สวัสดีครับนักเดินทางบนคลื่นความถี่ทุกคน! กลับมาพบกันอีกครั้งในซีรีส์ เจาะลึกวิทยุและการสื่อสาร RF จากพื้นฐานสู่ระดับโปร จิบกาแฟอุ่นๆ แล้วมาคุยกันต่อครับ
พวกเราเคยสงสัยไหมครับว่า คลื่นวิทยุที่เราใช้คุยโทรศัพท์ สัญญาณ Wi-Fi แสงสว่างจากหลอดไฟ หรือแม้แต่รังสีเอกซเรย์ที่โรงพยาบาล… ทั้งหมดนี้ “คือสิ่งเดียวกัน” ในทางฟิสิกส์! ใช่แล้วครับ มันคือ คลื่นแม่เหล็กไฟฟ้า (Electromagnetic Waves) ที่มีความเร็วเท่ากันเป๊ะๆ คือความเร็วแสง แต่มันแสดงพฤติกรรมต่างกันราวฟ้ากับเหว เพียงเพราะมันมี “ความถี่ (Frequency)” ไม่เท่ากันเท่านั้นเอง
การจะเข้าใจการทำงานของระบบสื่อสารไร้สาย วิศวกร RF อย่างพวกเราต้องมี “แผนที่ลายแทง” ในหัวก่อนครับ แผนที่นี้เราเรียกว่า Electromagnetic Spectrum (สเปกตรัมคลื่นแม่เหล็กไฟฟ้า) เปรียบเสมือนเปียโนขนาดยักษ์ที่มีคีย์เป็นล้านๆ คีย์ วันนี้พี่จะพาไปแง้มม่านดูว่า ย่านความถี่ไหนที่พวกเราชาว RF เข้าไปยึดครอง และย่านไหนที่เป็นดินแดนศักดิ์สิทธิ์ของ Microwave ครับ!
3. 🧠 แก่นวิชา (Core Concepts)
สเปกตรัมคลื่นแม่เหล็กไฟฟ้านั้นกว้างใหญ่ไพศาลมาก ตั้งแต่ความถี่ต่ำกว่า 100 Hz ไปจนถึงรังสีแกมมา (Gamma rays) ที่มีความถี่ระดับ $10^{21}$ Hz แต่ในโลกของการสื่อสารไร้สาย เราจะตัดมาเฉพาะชิ้นเค้กที่เรียกว่า Radio Frequency (RF) และ Microwave ครับ
- ย่านคลื่นวิทยุ (Radio Frequency - RF): คือคำเรียกเหมารวมของคลื่นที่มีความถี่ตั้งแต่ประมาณ 3 kHz ไปจนถึง 300 GHz (ความยาวคลื่นจาก 100 กิโลเมตร หดลงไปเหลือ 1 มิลลิเมตร) ย่านนี้คือสนามเด็กเล่นของวิศวกรโทรคมนาคมทั้งหมด
- ย่านไมโครเวฟ (Microwave): คือ “โซน VIP” ที่ซ้อนอยู่ในย่าน RF อีกที โดยทั่วไปจะครอบคลุมตั้งแต่ความถี่ 300 MHz ถึง 300 GHz (ความยาวคลื่นตั้งแต่ 1 เมตร ลงไปจนถึง 1 มิลลิเมตร) คลื่นในย่านนี้มีพฤติกรรมคล้ายแสง (Quasi-optical) คือเดินทางเป็นเส้นตรง สามารถใช้จานสะท้อน (Parabolic Reflector) บีบลำคลื่นให้พุ่งเป้าไปในทิศทางที่ต้องการได้เหมือนไฟฉาย

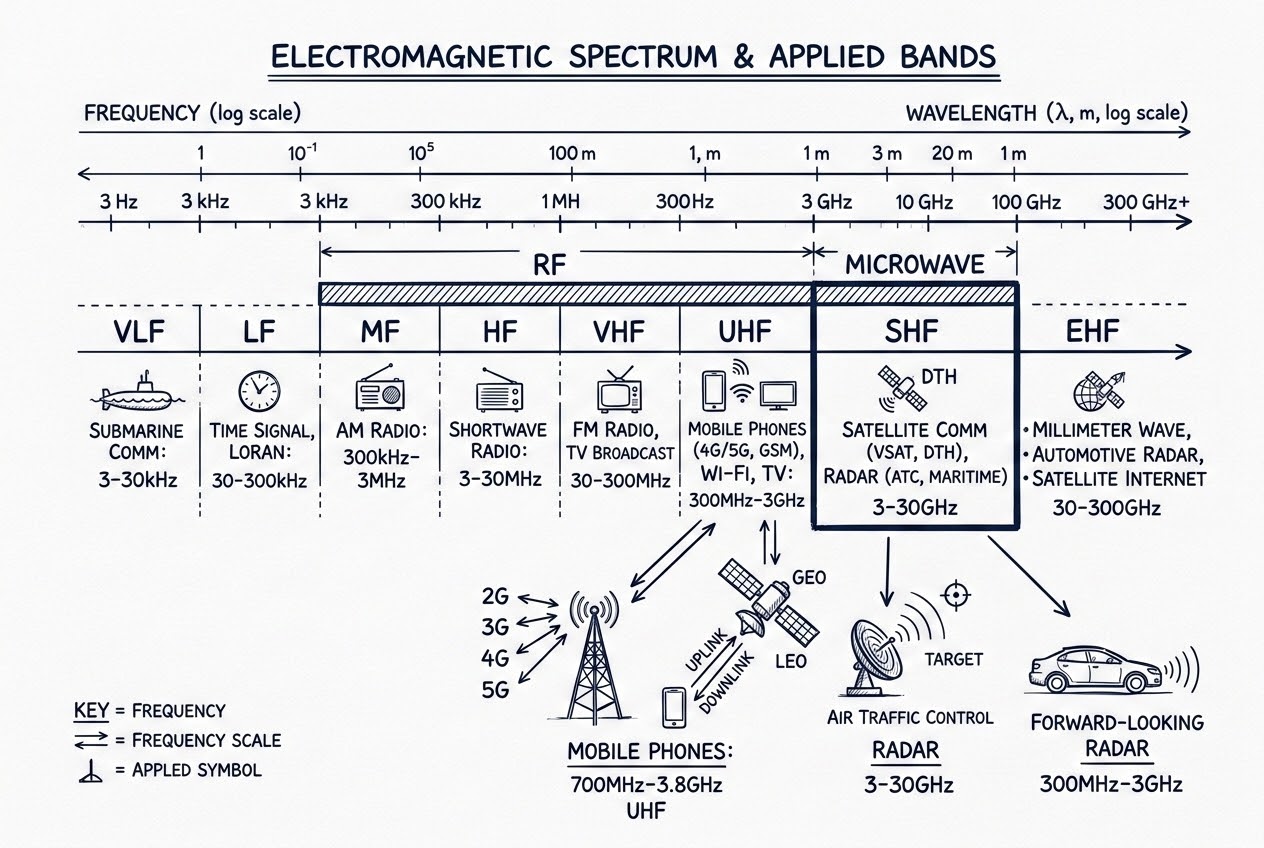

เพื่อให้เห็นภาพรวม พี่ได้สรุป ตารางแบ่งย่านความถี่ตามมาตรฐาน ITU (International Telecommunication Union) พร้อมแอปพลิเคชันที่เราใช้งานในชีวิตประจำวันมาให้ดูครับ:
ตารางลายแทง Electromagnetic Spectrum สำหรับงาน RF & Microwave:
| ชื่อย่านความถี่ (Band) | ช่วงความถี่ (Frequency) | ความยาวคลื่น (Wavelength) | ตัวอย่างการใช้งานจริง (Applications) |
|---|---|---|---|
| VLF (Very Low Freq.) | 3 kHz - 30 kHz | 100 km - 10 km | การนำร่อง (Navigation), โซนาร์, สื่อสารเรือดำน้ำ |
| LF (Low Freq.) | 30 kHz - 300 kHz | 10 km - 1 km | วิทยุนำร่องอากาศยาน (Radio beacons) |
| MF (Medium Freq.) | 300 kHz - 3 MHz | 1 km - 100 m | วิทยุกระจายเสียง AM, การสื่อสารทางทะเล |
| HF (High Freq.) | 3 MHz - 30 MHz | 100 m - 10 m | วิทยุคลื่นสั้น (Shortwave), วิทยุสมัครเล่น, CB Radio |
| VHF (Very High Freq.) | 30 MHz - 300 MHz | 10 m - 1 m | วิทยุ FM, ทีวีภาคพื้นดิน, สื่อสารการบิน, ตำรวจ/แท็กซี่ |
| UHF (Ultra High Freq.) | 300 MHz - 3 GHz | 1 m - 10 cm | (เริ่มเข้าโซน Microwave) มือถือ, Wi-Fi, GPS, เตาไมโครเวฟ |
| SHF (Super High Freq.) | 3 GHz - 30 GHz | 10 cm - 1 cm | เรดาร์, ลิงก์ดาวเทียม, Microwave Relay, WiMAX |
| EHF (Extremely High Freq.) | 30 GHz - 300 GHz | 1 cm - 1 mm | (Millimeter wave) เรดาร์รถยนต์ (ACC), ดาราศาสตร์วิทยุ |
(หมายเหตุ: ในย่าน Microwave แบนด์ UHF ถึง EHF วิศวกรยังนิยมซอยย่อยและเรียกชื่อด้วยตัวอักษรของ IEEE เช่น L-band, S-band, C-band, X-band เป็นต้น)
4. 🧮 ร่ายมนต์สมการและวงจร (The Math & Circuits)
หัวใจสำคัญที่อธิบายว่า “ทำไมพฤติกรรมของคลื่นถึงเปลี่ยนไปเมื่อความถี่เปลี่ยน” อยู่ที่สมการความสัมพันธ์ระหว่าง ความเร็ว (Velocity), ความถี่ (Frequency) และ ความยาวคลื่น (Wavelength) ครับ:
$$ v_p = f \lambda $$
สำหรับคลื่นแม่เหล็กไฟฟ้าที่เดินทางในอวกาศว่าง (Free Space) ความเร็ว $v_p$ จะเท่ากับความเร็วแสง $c$ เสมอ เราจึงเขียนสมการใหม่ได้ว่า:
$$ \lambda = \frac{c}{f} $$
เมื่อ:
- $c$ คือความเร็วแสงในสุญญากาศ $\approx 3 \times 10^8$ เมตร/วินาที
- $f$ คือความถี่ (Hz)
- $\lambda$ คือความยาวคลื่น (เมตร)
ทำไมสมการนี้ถึงทำให้วิศวกร RF ต้องปวดหัว? ในวิชาจรไฟฟ้าทั่วไป (Low Frequency) เราทำงานกับไฟบ้าน 50 Hz ซึ่งมีความยาวคลื่น $\lambda = 6,000$ กิโลเมตร! วงจรของเราเล็กจิ๋วเมื่อเทียบกับคลื่น เราจึงมองข้ามระยะเวลาที่คลื่นเดินทางในสายไฟไปได้เลย (Lumped Circuit) แต่เมื่อเราเข้ามาสู่ดินแดน Microwave เช่น ที่ความถี่ 30 GHz ความยาวคลื่นจะเหลือเพียง $\lambda = 1$ เซนติเมตร! นั่นหมายความว่า ลายวงจรบนแผ่น PCB หรือขนาดของอุปกรณ์ (Discrete components) จะมีขนาดใกล้เคียงกับความยาวคลื่นแล้ว (Distributed Circuit) กระแสไฟฟ้าและแรงดันในแต่ละจุดของสายไฟเส้นเดียวกัน “จะมีค่าไม่เท่ากัน” อีกต่อไป การออกแบบวงจร RF จึงต้องคำนึงถึง “ความเป็นคลื่น” ตลอดเวลาครับ
5. 🛡️ เคล็ดลับจากห้องแล็บ (Under the Hood / Pro-Tips)
ในตารางสเปกตรัม เราอาจจะคิดว่ายิ่งใช้ความถี่สูง (SHF, EHF) เรายิ่งส่งข้อมูลได้เยอะ (Bandwidth กว้าง) แต่อย่าลืม “วายร้ายที่มองไม่เห็น” ในชั้นบรรยากาศครับ!
ความลับจากห้องแล็บก็คือ การดูดกลืนคลื่นโดยชั้นบรรยากาศ (Atmospheric Absorption) ถ้าเราส่งคลื่นที่ความถี่ระดับไมโครเวฟขึ้นไป พลังงานคลื่นแม่เหล็กไฟฟ้าจะไปชนกับโมเลกุลในอากาศ ทำให้เกิดการสั่นและสูญเสียพลังงานไปเป็นความร้อน (คล้ายหลักการเตาอบไมโครเวฟ)
- ที่ความถี่ประมาณ 22 - 23 GHz คลื่นจะถูกดูดกลืนโดย ไอน้ำ (Water Vapor) อย่างรุนแรง
- ที่ความถี่ประมาณ 60 GHz เกิดปฏิกิริยารีโซแนนซ์กับ ออกซิเจน (Oxygen) ทำให้คลื่นแทบจะเดินทางไม่ได้เลย (Attenuation สูงมาก)
ดังนั้น วิศวกร RF จะเรียกช่วงความถี่ที่คลื่นเดินทางผ่านไปได้ว่า “หน้าต่าง (Windows)” และต้องหลีกเลี่ยงย่าน 60 GHz สำหรับการสื่อสารระยะไกล (แต่ในทางกลับกัน เราก็แอบเอาข้อด้อยนี้มาใช้สร้างระบบสื่อสารระยะสั้นๆ ในห้องที่ไม่ต้องการให้สัญญาณทะลุกำแพงออกไปกวนใครได้ด้วยนะ!)
6. 🏁 บทสรุป (To be continued…)
โดยสรุปแล้ว Electromagnetic Spectrum คือลายแทงขุมทรัพย์ของระบบไร้สาย การแบ่งย่านความถี่ VLF จนถึง EHF ไม่ใช่แค่การตั้งชื่อเก๋ๆ แต่มันคือการแบ่งหมวดหมู่ตาม “พฤติกรรมทางฟิสิกส์” ของคลื่น ย่าน RF เป็นย่านรวมฮิตสำหรับการสื่อสาร ส่วน Microwave คือโซนความถี่สูงที่คลื่นสั้นจนอุปกรณ์ต่างๆ เล็กกะทัดรัด แต่ก็ต้องแลกมากับความยากในการออกแบบวงจรและข้อจำกัดของสภาพอากาศ
เมื่อเราเข้าใจธรรมชาติของคลื่นแต่ละย่านความถี่แล้ว ในตอนต่อไปพี่จะพาพวกเราลงลึกไปดูว่า เราจะส่งพลังงานคลื่นความถี่สูงปรี๊ดพวกนี้จากเครื่องส่ง ไปถึงสายอากาศ โดยไม่ให้มันหกเลี่ยราดกลางทางได้อย่างไร กับหัวข้อสุดคลาสสิก “สายนำสัญญาณ (Transmission Lines)” รอติดตามกันนะครับ!
