ตอนที่ 15: โครงสร้างพื้นฐานของเครื่องรับวิทยุ (Receiver) ด่านสกัดจับคลื่นกลางอากาศ
1. 🎯 ตอนที่ 15: โครงสร้างพื้นฐานของเครื่องรับวิทยุ (Receiver) ด่านสกัดจับคลื่นกลางอากาศ
2. 📖 เปิดฉาก (The Hook)
สวัสดีครับนักเดินทางบนคลื่นความถี่ทุกคน! กลับมาเปิดสมุดโน้ตจิบกาแฟกับพี่อีกครั้งในซีรีส์ เจาะลึกวิทยุและการสื่อสาร RF จากพื้นฐานสู่ระดับโปร ครับ
ในตอนที่แล้ว เราได้สวมบทบาทเป็นผู้สร้าง “เครื่องส่งวิทยุ (Transmitter)” ที่เปรียบเสมือนโรงงานแพ็คสินค้าและส่งรถบรรทุกคลื่นความถี่สูงทะยานออกสู่อวกาศไปแล้ว แต่ชีวิตจริงของคลื่นวิทยุมันโหดร้ายครับ! สัญญาณที่ถูกส่งออกจากสถานีฐานด้วยกำลังเป็นร้อยวัตต์ เมื่อต้องเดินทางฝ่าพายุฝน สะท้อนตึก และทะลุกำแพง กว่าจะมาถึงมือถือหรือเครื่องรับของเรา พลังงานมันอาจจะตกลงไปเหลือเพียง “1 พิโกวัตต์ (1 pW หรือ -90 dBm)” เท่านั้น!
ลองจินตนาการว่าเรากำลังพยายามฟังเสียงกระซิบของเพื่อนที่อยู่ห่างออกไปหลายกิโลเมตร ท่ามกลางพายุฝนและเสียงอึกทึกของเมืองดูสิครับ นั่นแหละคืองานของ เครื่องรับวิทยุ (Receiver)! วันนี้พี่จะพาไปกางพิมพ์เขียวของสถาปัตยกรรมเครื่องรับระดับตำนานที่ชื่อว่า Superheterodyne (ซูเปอร์เฮเทอโรดายน์) ว่าวิศวกรเอาชนะความท้าทายนี้ และดึงข้อมูล (Baseband) กลับมาได้อย่างไร ไปลุยกันเลยครับ!
3. 🧠 แก่นวิชา (Core Concepts)

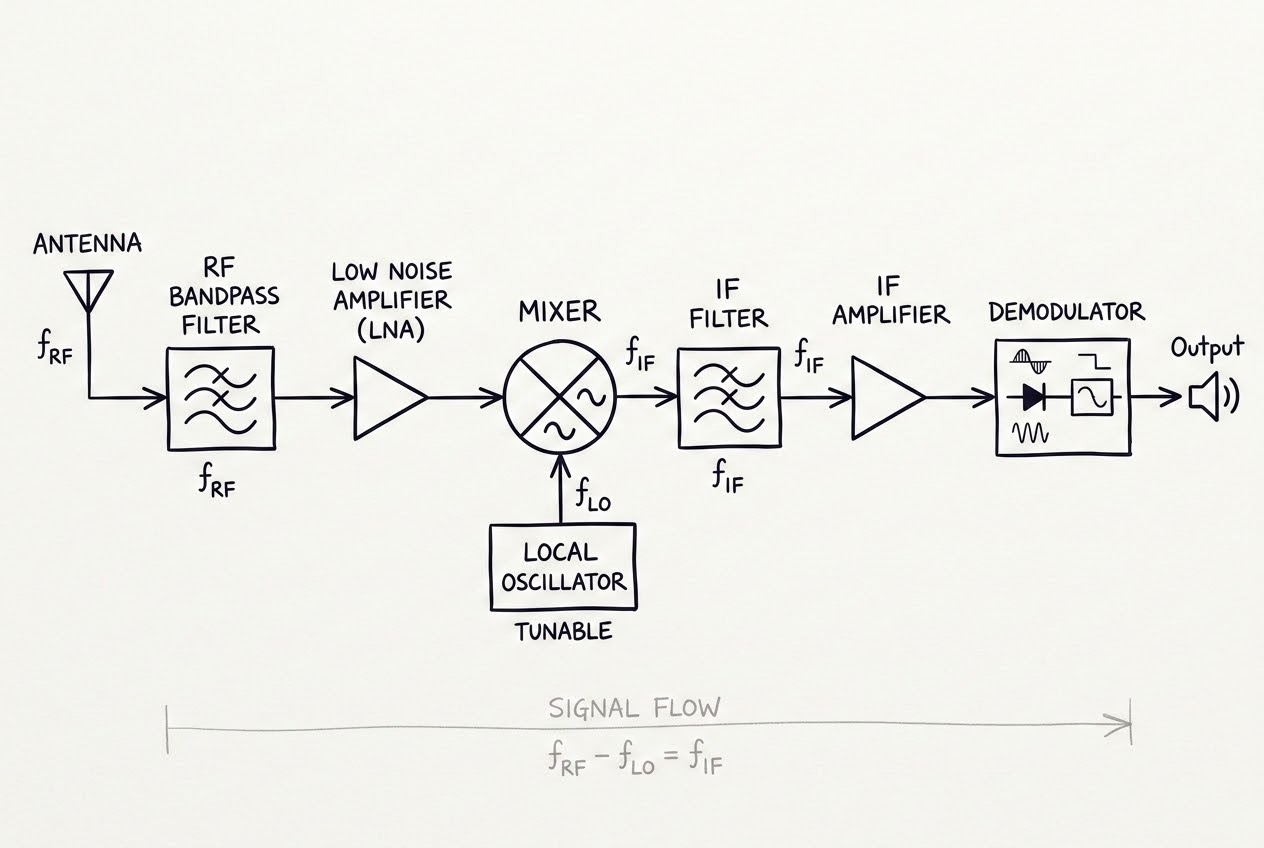

เพื่อให้สามารถจับเสียงกระซิบที่อ่อนแรงและแยกแยะออกจากเสียงรบกวนได้ เครื่องรับวิทยุจะต้องมีด่านปฏิบัติการหลักๆ ทำงานประสานกันดังนี้ครับ:
- 1. ด่านหน้า: สายอากาศ และ Bandpass Filter (BPF): เมื่อคลื่นเหนี่ยวนำเข้าสู่สายอากาศ มันจะพาเอาความถี่ขยะอื่นๆ เข้ามาด้วยเต็มไปหมด เราจึงต้องมี “ฟิลเตอร์กรองความถี่ผ่าน (Bandpass Filter)” เพื่อคัดกรองเอาเฉพาะย่านความถี่ (RF Band) ที่เราสนใจเท่านั้น
- 2. แผนกหูทิพย์: LNA (Low-Noise Amplifier): สัญญาณที่รับมาได้ตอนแรกจะอ่อนแอมาก เราต้องรีบขยายมันทันทีด้วย LNA หรือภาคขยายสัญญาณรบกวนต่ำ กฎเหล็กของ LNA คือ “ต้องขยายสัญญาณให้แรงขึ้น โดยที่ตัวมันเองต้องสร้างขยะ (Noise) เติมเข้าไปให้น้อยที่สุดเท่าที่จะทำได้” เพราะถ้าสัญญาณถูกขยะกลบตั้งแต่ด่านนี้ แผนกอื่นก็ทำงานต่อไม่ได้แล้วครับ!
- 3. แผนกแปลภาษา: Mixer (ตัวผสมสัญญาณ) และ LO (Local Oscillator): สัญญาณ RF มีความถี่สูงปรี๊ด (เช่น 2 GHz) ซึ่งยากต่อการขยายและกรองให้คมกริบ วิศวกรจึงใช้ Mixer (เครื่องคูณสัญญาณทางคณิตศาสตร์) เพื่อนำคลื่น RF ไปผสมกับคลื่นจาก Local Oscillator (LO) ที่สร้างขึ้นภายในเครื่องรับ เพื่อ “ลดความถี่” ของสัญญาณลงมาให้กลายเป็น ความถี่ระดับกลาง (Intermediate Frequency - IF) เช่น ลดจาก 2 GHz ลงมาเหลือ 70 MHz เพื่อให้จัดการได้ง่ายขึ้น
- 4. แผนกแกะกล่องพัสดุ: Demodulator (ตัวแยกสัญญาณ): หลังจากที่สัญญาณ IF ถูกขยายและกรองขยะออกจนหมดจดแล้ว มันจะถูกส่งมาที่ Demodulator (หรือ Detector) เพื่อทำการ “ลอกคราบ” เอาคลื่นพาห์ทิ้งไป และดึงเอาข้อมูล Baseband (เช่น เสียงพูด, วิดีโอ หรือข้อมูลดิจิทัล) กลับคืนมาส่งให้ผู้ใช้งานครับ
4. 🧮 ร่ายมนต์สมการและวงจร (The Math & Circuits)
หัวใจของการลดความถี่ในเครื่องรับวิทยุ ซ่อนอยู่ในสมการคณิตศาสตร์ของ Mixer ครับ Mixer เป็นอุปกรณ์แบบ Non-linear ที่ทำหน้าที่เหมือนนักคูณสมการ:
เมื่อเราป้อนสัญญาณรับเข้ามา $V_{RF} \cos(2\pi f_{RF} t)$ และป้อนสัญญาณจากตัวกำเนิดความถี่ $V_{LO} \cos(2\pi f_{LO} t)$ เข้าไปใน Mixer ผลคูณทางตรีโกณมิติจะให้กำเนิดคลื่นใหม่ 2 ลูกเสมอ (Sum and Difference frequencies):
$$ \cos(A) \times \cos(B) = \frac{1}{2} [\cos(A-B) + \cos(A+B)] $$
ผลลัพธ์ที่ได้คือ เราจะได้ความถี่ผลบวก ($f_{RF} + f_{LO}$) ซึ่งเราจะใช้ฟิลเตอร์ตัดทิ้งไป และความถี่ผลต่างที่เราต้องการ ซึ่งก็คือ ความถี่ IF (Intermediate Frequency):
$$ f_{IF} = | f_{RF} - f_{LO} | $$
ความหมายสไตล์รุ่นพี่: สมมติเราต้องการรับฟังสถานีที่ความถี่ $f_{RF} = 10 \text{ GHz}$ เราก็แค่จูนตัวสร้างความถี่ LO ของเราให้วิ่งไปที่ $f_{LO} = 9.93 \text{ GHz}$ เมื่อผ่าน Mixer สัญญาณจะถูกหักลบกันเหลือ $f_{IF} = 10 - 9.93 = 0.07 \text{ GHz}$ หรือ $70 \text{ MHz}$ พอดีเป๊ะ! ทีนี้เราก็เอาวงจรขยาย $70 \text{ MHz}$ ที่สร้างง่ายราคาถูก มาขยายสัญญาณต่อได้สบายๆ เลยครับ!
5. 🛡️ เคล็ดลับจากห้องแล็บ (Under the Hood / Pro-Tips)
ในโลกของวิศวกร RF การใช้ Mixer เพื่อดาวน์คอนเวิร์ต (Downconversion) มีวายร้ายตัวฉกาจที่ซ่อนอยู่เรียกว่า ปัญหาความถี่ภาพ (Image Frequency Problem) ครับ!
ลองคิดตามนะครับ จากตัวอย่างข้างบน เราตั้ง LO ไว้ที่ $9.93 \text{ GHz}$ เพื่อรับ RF ที่ $10 \text{ GHz}$ ($10 - 9.93 = 0.07$) แต่… ถ้าบังเอิญมีสถานีวิทยุเถื่อน หรือสัญญาณรบกวน ปล่อยคลื่นออกมาที่ความถี่ $9.86 \text{ GHz}$ ล่ะ? ลองเอาเข้าสมการ Mixer ดูครับ: $| 9.86 - 9.93 | = 0.07 \text{ GHz}$ ($70 \text{ MHz}$) เท่ากันเป๊ะ!
แปลว่า Mixer ของเราแยกไม่ออกครับ! มันจะดึงเอาคลื่นความถี่ขยะนี้ (เรียกว่า Image Frequency) ทะลุเข้ามาปนกับสัญญาณจริงในช่อง IF จนฟังไม่รู้เรื่องเลย วิธีแก้ของวิศวกรคือ เราต้องใส่ Image Reject Filter (Bandpass Filter) กั้นไว้ก่อนที่สัญญาณจะเข้า Mixer เสมอ เพื่อบล็อกความถี่ Image นี้ทิ้งไปตั้งแต่หน้าประตู นี่คือเหตุผลว่าทำไมสถาปัตยกรรมรับสัญญาณถึงต้องมีการกรองสัญญาณ (Filtering) หลายๆ ชั้นครับ!
6. 🏁 บทสรุป (To be continued…)
โดยสรุปแล้ว เครื่องรับวิทยุ (Receiver) มีหน้าที่จับสัญญาณที่อ่อนแรงมาขยายด้วย LNA จากนั้นใช้ Mixer แปลงความถี่สูง (RF) ให้ลดลงมาเป็นความถี่กลาง (IF) เพื่อให้กรองและขยายได้ง่ายดายยิ่งขึ้น ก่อนจะส่งให้ Demodulator สกัดเอาข้อมูล Baseband ที่แท้จริงออกมา สถาปัตยกรรมแบบ Superheterodyne นี้ถูกคิดค้นมาเกือบร้อยปีแล้วแต่ก็ยังคงเป็นหัวใจของสมาร์ทโฟนและเรดาร์จนถึงปัจจุบันครับ
ตอนนี้เราเห็นภาพรวมทั้งฝั่งส่งและฝั่งรับกันครบถ้วนแล้ว! แต่พวกเราสงสัยไหมครับว่า อุปกรณ์แต่ละบล็อก ทั้ง LNA, Mixer และสายอากาศ มันถูกเชื่อมต่อกันด้วยอะไร? ทำไมเราถึงเอาสายไฟทองแดงธรรมดามาบัดกรีเชื่อมวงจร RF ไม่ได้? ในตอนต่อไป พี่จะพาไปเจาะลึกศาสตร์แห่ง “สายนำสัญญาณ (Transmission Lines)” กุญแจสำคัญที่ทำให้คลื่นไม่สะท้อนกลับพังพินาศกลางทาง รอติดตามกันได้เลยครับ!
