ตอนที่ 17: อิทธิพลของชั้นบรรยากาศต่อคลื่น RF ฝ่าด่านอรหันต์ธรรมชาติ
1. 🎯 ตอนที่ 17: อิทธิพลของชั้นบรรยากาศต่อคลื่น RF ฝ่าด่านอรหันต์ธรรมชาติ
2. 📖 เปิดฉาก (The Hook)
สวัสดีครับนักเดินทางบนคลื่นความถี่ทุกคน! กลับมาเปิดสมุดโน้ตจิบกาแฟกับพี่อีกครั้งในซีรีส์ เจาะลึกวิทยุและการสื่อสาร RF จากพื้นฐานสู่ระดับโปร ครับ
น้องๆ เคยสงสัยไหมครับว่า ทำไมเวลาฝนตกหนักๆ สัญญาณจานดาวเทียมที่บ้านถึงดูไม่ได้ (จอดำ)? หรือทำไมวิทยุ AM ถึงสามารถรับฟังข้ามประเทศได้ในเวลากลางคืน แต่ตอนกลางวันกลับฟังได้แค่จังหวัดใกล้ๆ? ในโลกอุดมคติหรือในอวกาศอันว่างเปล่า (Free Space) คลื่นวิทยุจะเดินทางเป็นเส้นตรงอย่างสวยงามและคาดเดาได้ แต่ในความเป็นจริง คลื่นของเราต้องแหวกว่ายผ่าน “ชั้นบรรยากาศของโลก” ที่เต็มไปด้วยสภาพอากาศแปรปรวน ทั้งเม็ดฝน หมอกควัน อุณหภูมิที่เย็นจัดร้อนจัด และชั้นประจุไฟฟ้าบนท้องฟ้า
ชั้นบรรยากาศนี่แหละครับคือ “ด่านอรหันต์” ที่คอยทดสอบฝีมือของวิศวกร RF มันสามารถดูดกลืนคลื่นของเราให้กลายเป็นความร้อน (Absorption) หักเหคลื่นให้เลี้ยวโค้ง (Refraction) หรือแม้แต่ขังคลื่นไว้ไม่ให้หลุดออกไปไหน (Ducting) วันนี้พี่จะพาไปเจาะลึกว่า ธรรมชาติเล่นตลกกับคลื่นวิทยุและไมโครเวฟของเราได้อย่างไรกันครับ!
3. 🧠 แก่นวิชา (Core Concepts)

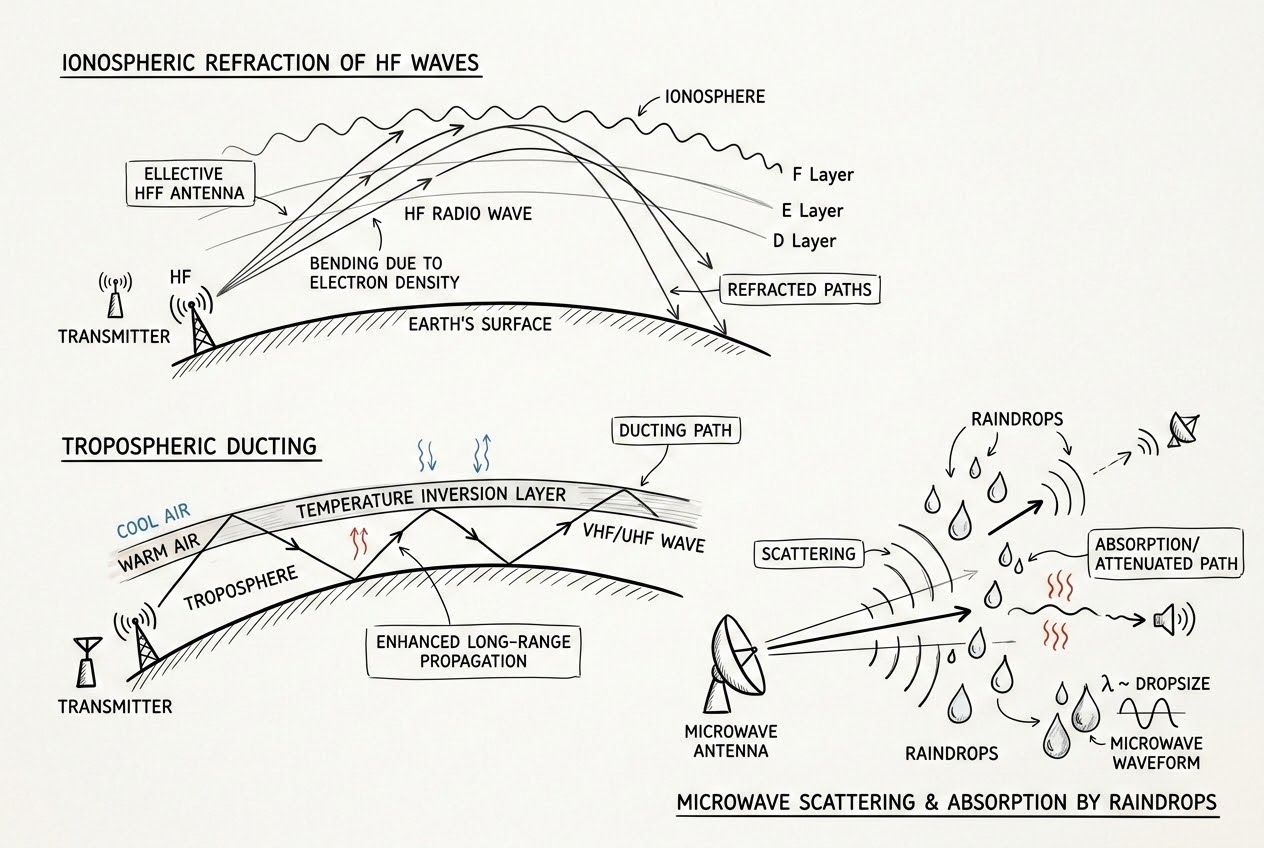

อิทธิพลของชั้นบรรยากาศที่มีต่อคลื่น RF แบ่งออกตาม “ย่านความถี่” และ “ระดับความสูง” ได้ดังนี้ครับ:
- 1. เวทมนตร์ของชั้นไอโอโนสเฟียร์ (Ionospheric Refraction): ที่ระดับความสูง 50 - 400 กิโลเมตรเหนือพื้นโลก จะมีชั้นบรรยากาศที่ถูกรังสีอัลตราไวโอเลตจากดวงอาทิตย์เผาจนแก๊สแตกตัวกลายเป็น “พลาสมา (Plasma)” หรืออิเล็กตรอนอิสระ (Free Electrons) เราเรียกชั้นนี้ว่า Ionosphere (แบ่งย่อยเป็นชั้น D, E, F1, F2) สำหรับคลื่นความถี่ต่ำและปานกลาง (HF/Shortwave) กลุ่มอิเล็กตรอนเหล่านี้จะทำหน้าที่เป็น “กระจกเงา” คอยหักเหคลื่นให้โค้งกลับมายังโลก ทำให้เราส่งวิทยุข้ามทวีปได้ แต่พอเป็นคลื่นความถี่สูงปรี๊ดระดับ Microwave (เช่น 5G หรือดาวเทียม) คลื่นจะมีพลังทะลุทะลวงสูงมากจนพุ่งทะลุกระจกบานนี้ออกสู่อวกาศไปเลยครับ
- 2. นักฆ่าไมโครเวฟ: เม็ดฝนและหมอก (Rain & Fog Attenuation):
เมื่อเราขยับมาใช้ความถี่สูงระดับ Microwave (สูงกว่า 10 GHz ขึ้นไป เช่น Ku-Band หรือ Ka-Band) ความยาวคลื่น (Wavelength) จะสั้นลงจนมีขนาดใกล้เคียงกับ “เม็ดฝน” ทีนี้พอคลื่นวิ่งไปชนเม็ดฝน มันจะเกิดปรากฏการณ์ 2 อย่างพร้อมกันคือ:
- การดูดกลืน (Absorption): พลังงานคลื่น RF จะเปลี่ยนเป็นความร้อนในหยดน้ำ
- การกระเจิง (Scattering): คลื่นจะแตกกระเซ็นไปคนละทิศคนละทาง ผลลัพธ์คือ สัญญาณของเราจะร่วงกราวลงพื้นอย่างรวดเร็ว (Rain Fade) หมอกและหิมะก็มีผลเช่นกันแต่เบากว่าฝนมากครับ
- 3. ปรากฏการณ์ภาพลวงตาทางวิทยุ (Tropospheric Refraction & Ducting): ในชั้นบรรยากาศต่ำสุด (Troposphere) ที่เราอาศัยอยู่นี้ ปกติยิ่งสูงอากาศยิ่งเย็น แต่บางครั้งเกิดภาวะ “อุณหภูมิผกผัน (Temperature Inversion)” คือมีชั้นอากาศอุ่นลอยไปทับชั้นอากาศเย็นด้านล่าง รอยต่อของอุณหภูมิและความชื้นนี้จะทำให้ค่าดรรชนีหักเห (Refractive Index) เปลี่ยนแปลงอย่างรวดเร็ว คลื่นวิทยุแทนที่จะพุ่งตรงไป กลับถูก “ดัดโค้ง” ให้เกาะไปตามผิวโลก หรือถูกขังวิ่งอยู่ในท่ออากาศ (Ducting) ทำให้เราสามารถรับสัญญาณวิทยุ FM จากจังหวัดที่อยู่ห่างออกไปหลายร้อยกิโลเมตรได้ชั่วคราวครับ!
4. 🧮 ร่ายมนต์สมการและวงจร (The Math & Circuits)
เรามาดูภาษาคณิตศาสตร์ที่วิศวกรใช้อธิบายปรากฏการณ์เหล่านี้กันครับ:
1. ดรรชนีหักเหของชั้นไอโอโนสเฟียร์ (Refractive Index of Ionosphere): สาเหตุที่ชั้น Ionosphere สามารถหักเหคลื่นได้ อธิบายได้ด้วยสมการดรรชนีหักเห $n$ ของพลาสมาครับ:
$$ n = \sqrt{1 - \frac{81N}{f^2}} $$
เมื่อ:
- $N$ คือ ความหนาแน่นของอิเล็กตรอน (จำนวนอิเล็กตรอน/ลูกบาศก์เมตร)
- $f$ คือ ความถี่ของคลื่นวิทยุ (Hz)
ความหมายสไตล์รุ่นพี่: สังเกตเทอม $\frac{81N}{f^2}$ นะครับ ถ้าเราใช้ความถี่ต่ำ ($f$ ค่าน้อยๆ) เทอมนี้จะเข้าใกล้ 1 ทำให้ $n$ มีค่าน้อยกว่า 1 มากๆ คลื่นจึงถูกเบี่ยงเบนและสะท้อนกลับโลก (Total Internal Reflection) แต่ถ้าเราใช้ความถี่สูงระดับ Microwave ($f$ ค่ามหาศาล) เทอมนี้จะเข้าใกล้ 0 ทำให้ $n \approx 1$ (เท่ากับอวกาศว่าง) คลื่นจึงวิ่งทะลุชั้นประจุไฟฟ้าออกไปหาดาวเทียมได้หน้าตาเฉยเลยครับ!
2. สมการการลดทอนจากเม็ดฝน (Rain Attenuation): เพื่อคำนวณว่าฝนตกจะทำให้สัญญาณหายไปกี่ dB วิศวกรจะใช้สมการเชิงประจักษ์ (Empirical Formula) นี้ครับ:
$$ A = a R^b $$
เมื่อ:
- $A$ คือ อัตราการลดทอนเฉพาะ (Specific Attenuation) มีหน่วยเป็น dB/km
- $R$ คือ อัตราการตกของฝน (Rainfall Rate) มีหน่วยเป็น มิลลิเมตร/ชั่วโมง (mm/h)
- $a$ และ $b$ คือ ค่าคงที่ซึ่งขึ้นอยู่กับความถี่และอุณหภูมิ (เปิดได้จากตารางของ ITU-R)
ความหมายสไตล์รุ่นพี่: ยิ่งฝนตกหนัก ($R$ สูง) สัญญาณก็ยิ่งโดนดูดกลืนมาก และค่า $a, b$ จะมีค่าสูงขึ้นแบบก้าวกระโดดเมื่อความถี่เกิน 10 GHz เป็นต้นไปครับ
5. 🛡️ เคล็ดลับจากห้องแล็บ (Under the Hood / Pro-Tips)
ในเชิงวิศวกรรม RF มีเรื่องตลกร้ายของธรรมชาติที่เราต้องหลบหลีกให้ดีครับ พี่ขอเรียกว่า “The Microwave Absorption Windows”
แม้เราจะบอกว่าเม็ดฝนดูดกลืนคลื่น แต่ตัวการที่เงียบเชียบและร้ายกาจที่สุดคือ “แก๊สในอากาศ” ครับ! ในสเปกตรัมคลื่นแม่เหล็กไฟฟ้า จะมีบางความถี่ที่ไปตรงกับความถี่รีโซแนนซ์ของโมเลกุลแก๊สพอดีเป๊ะ:
- ที่ความถี่ 22 GHz: โมเลกุลของ ไอน้ำ ($H_2O$) จะเกิดการสั่นพ้องอย่างรุนแรงและดูดกลืนพลังงานคลื่นไปมหาศาล
- ที่ความถี่ 60 GHz: โมเลกุลของ ออกซิเจน ($O_2$) จะดูดกลืนคลื่นจนแทบจะเรียกได้ว่าคลื่นเดินทางชนกำแพงอากาศ (ลดทอนระดับ 10-15 dB/km)
Pro-Tip: วิศวกรไม่เคยมองว่าเป็นข้อเสียเสมอไปครับ! ในเมื่อที่ 60 GHz คลื่นมันเดินทางไปได้แค่สั้นๆ แล้วก็โดนออกซิเจนกินหมด เราจึงเอาความถี่ย่าน 60 GHz มาใช้ทำ Secure Short-range Communication หรือระบบเครือข่ายไร้สายในห้องแบบลับสุดยอด (เช่น Wireless HD) เพราะเราการันตีได้ 100% ว่าสัญญาณจะไม่มีทางทะลุกำแพงและฝ่าอากาศไปให้แฮกเกอร์ฝั่งตรงข้ามถนนดักฟังได้เลยครับ!
6. 🏁 บทสรุป (To be continued…)
โดยสรุปแล้ว ชั้นบรรยากาศคือตัวแปรที่ทำให้การออกแบบระบบไร้สายมีชีวิตชีวาครับ Ionosphere คือกระจกวิเศษสำหรับคลื่นความถี่ต่ำ, Rain & Fog คือกำแพงฟองน้ำที่คอยดูดซับคลื่น Microwave, ส่วน Temperature Inversion คือท่ออากาศที่จับคลื่นขังไว้ผิดที่ผิดทาง การเข้าใจและคำนวณ Link Budget เผื่อสภาพอากาศเหล่านี้ (Fade Margin) คือสิ่งที่แยก “มือสมัครเล่น” ออกจาก “วิศวกรระดับโปร” ครับ!
เมื่อเรารู้จักศัตรูที่มองไม่เห็นในอากาศกันแล้ว ในตอนต่อไป พี่จะพาน้องๆ ไปกางตารางบัญชีรายรับ-รายจ่ายพลังงานของวิศวกร RF กับเรื่อง “Link Budget และ Noise Figure” เราจะรู้ได้อย่างไรว่าเครื่องรับที่ปลายทาง จะได้รับสัญญาณที่แรงพอจะคุยกันรู้เรื่อง? เตรียมเครื่องคิดเลขไว้ให้พร้อม แล้วพบกันตอนหน้าครับ!
