ตอนที่ 9: พื้นฐานการมอดูเลตแบบแอนะล็อก (AM & FM) ศึกประชันความแรงและความถี่
1. 🎯 ตอนที่ 9: พื้นฐานการมอดูเลตแบบแอนะล็อก (AM & FM) ศึกประชันความแรงและความถี่
2. 📖 เปิดฉาก (The Hook)
สวัสดีครับนักเดินทางบนคลื่นความถี่ทุกคน! กลับมาเปิดสมุดโน้ตจิบกาแฟกับพี่อีกครั้งในซีรีส์ เจาะลึกวิทยุและการสื่อสาร RF จากพื้นฐานสู่ระดับโปร ครับ
ในตอนที่แล้วเราได้รู้กันไปแล้วว่าทำไมเราต้องมีกระบวนการ “มอดูเลต” (Modulation) เพื่อฝากข้อมูลไปกับคลื่นพาห์ (Carrier Wave) วันนี้เราจะมาเจาะลึก 2 ท่ามาตรฐานระดับตำนานที่ทุกคนต้องเคยได้ยินชื่อ นั่นคือ AM และ FM ครับ
ลองย้อนกลับไปในยุค 1920s ที่การกระจายเสียงวิทยุเริ่มต้นขึ้น โลกในตอนนั้นใช้ระบบ AM เกือบทั้งหมด แต่มันมีจุดอ่อนที่ร้ายแรงมากคือ “เสียงรบกวน (Static Noise)”! เวลาฟ้าผ่า มอเตอร์ทำงาน หรือเปิดสวิตช์ไฟ เสียงดังเปรี๊ยะๆ จะแทรกเข้ามาในวิทยุจนน่ารำคาญ จนกระทั่งในปี 1936 พันตรี เอ็ดวิน อาร์มสตรอง (Major E.H. Armstrong) อัจฉริยะแห่งวงการวิทยุได้นำเสนอระบบที่ชื่อว่า Frequency Modulation (FM) เพื่อมาฆ่าวายร้ายเสียงรบกวนนี้โดยเฉพาะ การต่อสู้ระหว่างสองระบบนี้เปลี่ยนโฉมหน้าวงการโทรคมนาคมไปตลอดกาล วันนี้พี่จะพาไปแง้มดูว่าความลับทางวิศวกรรมของทั้งสองระบบนี้ทำงานต่างกันอย่างไรครับ!
3. 🧠 แก่นวิชา (Core Concepts)

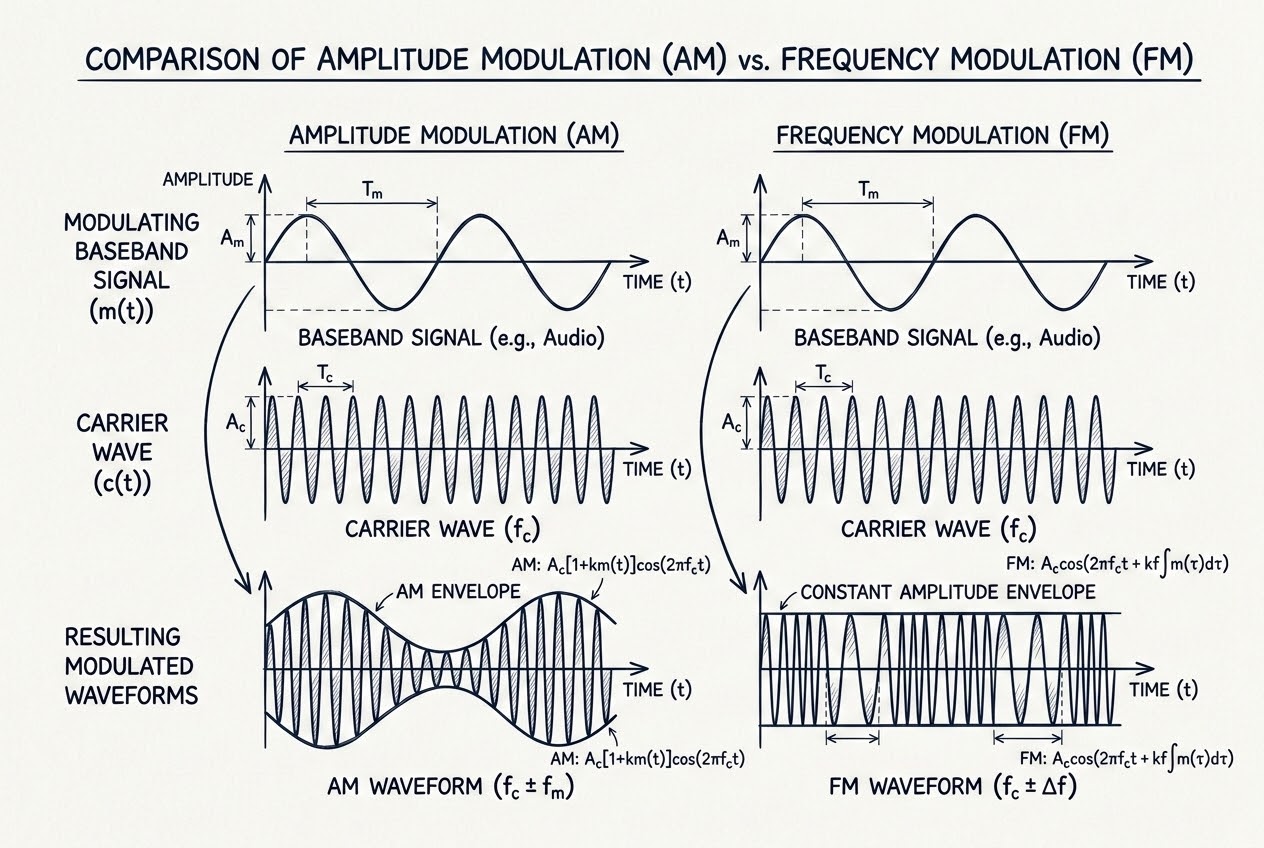

เป้าหมายของการทำ Modulation คือการดัดแปลงคุณสมบัติบางอย่างของคลื่นพาห์ (Carrier Wave) ให้แปรผันตามสัญญาณข้อมูล (Baseband Signal) ซึ่งคุณสมบัติหลักที่เราเล่นแร่แปรธาตุได้มีอยู่ 2 อย่างครับ:
Amplitude Modulation (AM): การปรับความแรงคลื่น ในระบบ AM เราจะให้ความถี่ของคลื่นพาห์คงที่ตลอดเวลา แต่จะดัดแปลง “ความสูง หรือ ความแรง (Amplitude)” ให้ยืดหดตามจังหวะเสียงพูดของเรา เปรียบเหมือนการกระพริบไฟฉายให้สว่างมากสว่างน้อยตามจังหวะดนตรี
- ข้อดี: วงจรภาครับ (Receiver) สร้างง่ายมาก ใช้แค่ไดโอดตัวเดียวก็แยกสัญญาณออกมาได้แล้ว (Envelope Detector) และใช้แบนด์วิดท์ (Bandwidth) แคบเพียง 2 เท่าของความถี่เสียงสูงสุด
- ข้อเสีย: อ่อนแอต่อสัญญาณรบกวนมาก เพราะ Noise ในธรรมชาติมักจะมาในรูปแบบของการกระชากของ Amplitude และถ้าเราใส่เสียงดังเกินไปจนเกิด Overmodulation (เกิน 100%) คลื่นจะถูกขลิบ (Clipping) และเกิดความผิดเพี้ยนรุนแรง
Frequency Modulation (FM): การปรับความถี่คลื่น ในระบบ FM เราจะทำสวนทางกันครับ คือล็อกความแรง (Amplitude) ของคลื่นพาห์ให้คงที่เป๊ะๆ ไม่มียืดหด แต่เราจะไปดัดแปลง “ความถี่ (Frequency)” ให้บีบอัดและคลายตัวตามจังหวะเสียงแทน (เหมือนการดึงและหดของหีบเพลง) ยิ่งเราพูดเสียงดัง คลื่นพาห์ก็จะยิ่งถูกเบี่ยงเบนความถี่ออกไปจากจุดศูนย์กลางมาก (Deviation)
- ข้อดี: ต้านทานสัญญาณรบกวน (Noise) ยอดเยี่ยมมาก เพราะสามารถตัดขยะที่ปนมากับ Amplitude ทิ้งได้หมด และไม่มีข้อจำกัดเรื่อง Overmodulation ที่ทำให้คลื่นแหว่ง
- ข้อเสีย: ต้องการพื้นที่ถนน (Bandwidth) ในการส่งสัญญาณกว้างกว่า AM มาก (วิทยุ FM ถึงต้องไปอยู่บนย่าน VHF ที่มีพื้นที่เหลือเฟือไงล่ะครับ)
4. 🧮 ร่ายมนต์สมการและวงจร (The Math & Circuits)
เรามาดูภาษาคณิตศาสตร์ของคลื่นทั้งสองชนิดกันครับ สมมติให้คลื่นพาห์มีความถี่เชิงมุม $\omega_c$ และสัญญาณเสียงมีความถี่เชิงมุม $p$
1. สมการของ Amplitude Modulation (AM): เมื่อความแรงของคลื่นถูกเปลี่ยนตามสัญญาณเสียง สมการของ AM จะออกมาในรูปนี้ครับ:
$$ e = A(1 + m \cos pt) \cos \omega_c t $$
ตัวแปร $m$ คือ Modulation Factor หรือที่เรียกกันว่า “เปอร์เซ็นต์การมอดูเลต” ซึ่งค่า $m$ ต้องอยู่ระหว่าง 0 ถึง 1 เท่านั้น (ถ้า $m=1$ คือ 100% Modulation) หาก $m$ มากกว่า 1 จะทำให้วงเล็บแรกมีค่าติดลบในช่วงจังหวะลง ส่งผลให้คลื่นขาดหายและเกิด Distortion ทันทีครับ
2. สมการของ Frequency Modulation (FM): สำหรับ FM เราจะล็อกค่าความแรง $A$ ไว้ แล้วไปยุ่งกับค่าเฟสและความถี่ภายในฟังก์ชัน $\cos$ แทน จะได้สมการสุดคลาสสิกนี้ครับ:
$$ e = A \cos(\omega_c t + M \sin pt) $$
โดยที่ $M$ คือ Modulation Index ของ FM ซึ่งคำนวณจาก $M = f_d / f_m$ ($f_d$ คือค่าความเบี่ยงเบนความถี่สูงสุด หรือ Deviation และ $f_m$ คือความถี่ของเสียง) ความน่าทึ่งของสมการ FM คือถ้าเรากระจายสมการนี้ด้วยคณิตศาสตร์ขั้นสูง (Bessel Functions) เราจะพบว่ามันให้กำเนิด Sidebands ออกมาจำนวน “อนันต์” แผ่ออกไปด้านข้าง ไม่ได้มีแค่คู่เดียวแบบ AM!
5. 🛡️ เคล็ดลับจากห้องแล็บ (Under the Hood / Pro-Tips)
ในฐานะวิศวกร RF การเลือกใช้ AM หรือ FM มีเคล็ดลับหน้างานที่ส่งผลต่อการออกแบบฮาร์ดแวร์อย่างมหาศาลครับ!
- มีดตัดขยะ (The Limiter): เหตุผลหลักที่ FM เงียบกริบไร้เสียงรบกวน เป็นเพราะในวงจรรับสัญญาณ FM จะมีด่านตรวจที่เรียกว่า “Amplitude Limiter” ทำหน้าที่เสมือนมีดสับ “ยอดคลื่น” ทิ้งให้ราบเรียบเสมอกันหมด เนื่องจากข้อมูลของ FM ถูกฝังอยู่ในความถี่ (ระยะห่างระหว่างลูกคลื่น) ไม่ใช่ความสูง ดังนั้นขยะ (Static Noise) ที่ขี่มาบนยอดคลื่นจึงถูกตัดทิ้งไปอย่างหมดจด!
- Constant Envelope & Class-C Amplifiers: นี่คือสวรรค์ของคนทำเครื่องส่งเลยครับ! เนื่องจาก FM มี “Constant Envelope” (ความแรงคลื่นคงที่ตลอดเวลา) วิศวกรจึงสามารถใช้ภาคขยายกำลัง (Power Amplifier) แบบ Class-C ที่มีประสิทธิภาพ (Efficiency) สูงปรี๊ดถึง 80% ได้สบายๆ โดยไม่ต้องกลัวคลื่นเพี้ยน! ตรงข้ามกับ AM ที่ยืดหดตลอดเวลา ทำให้ต้องใช้ภาคขยายแบบ Linear (เช่น Class-A หรือ Class-B) ซึ่งกินไฟมากและสูญเสียพลังงานไปกับความร้อนมหาศาลครับ
6. 🏁 บทสรุป (To be continued…)
โดยสรุปแล้ว AM คือระบบรุ่นเก๋าที่ใช้แบนด์วิดท์น้อย ส่งได้ไกล แต่แพ้ทางเรื่องสัญญาณรบกวนและการใช้พลังงาน ส่วน FM คือระบบสุดล้ำที่เอาชนะเสียงรบกวนด้วยการดัดแปลงความถี่ ให้คุณภาพเสียงระดับ High-Fidelity และเอื้อต่อการออกแบบเครื่องส่งที่ประหยัดพลังงาน แม้จะต้องแลกมากับแบนด์วิดท์ที่กว้างขึ้นก็ตาม
แต่ยุคสมัยเปลี่ยนไป ข้อมูลไม่ได้มีแค่เสียงพูดอีกแล้ว เมื่อเราต้องการส่งภาพ วิดีโอ หรือโหลดเว็บไซต์ การใช้แอนะล็อกมอดูเลตอาจจะไม่ตอบโจทย์อีกต่อไป ในตอนหน้า พี่จะพาพวกเราก้าวข้ามขีดจำกัด เข้าสู่โลกของ 0 และ 1 กับหัวข้อ “Digital Modulation” (เช่น QAM, PSK) ที่เป็นหัวใจของ Wi-Fi และ 5G รอติดตามความสนุกได้เลยครับ!
