1. 🎯 ตอนที่ 5: Spindle Motor หัวใจแห่งการหมุน พลังขับเคลื่อนเบื้องหลังความเร็วระดับเสี้ยววินาที

2. 📖 เปิดฉาก (The Hook)

สวัสดีน้องๆ วิศวกรจบใหม่ไฟแรงทุกคน! กลับมาลุยกันต่อในซีรีส์ เจาะลึกวิศวกรรมเบื้องหลังอุตสาหกรรมฮาร์ดดิสก์ไดรฟ์

จากตอนที่แล้ว เราได้เห็นความมหัศจรรย์ของหัวอ่านที่บินร่อนอยู่เหนือแผ่นดิสก์ในระดับนาโนเมตรกันไปแล้ว แต่คำถามคือ… “แผ่นดิสก์มันหมุนได้ยังไง และหมุนเร็วแค่ไหน ข้อมูลถึงถูกส่งออกไปได้อย่างทันใจ?”

วันนี้พี่จะพาน้องๆ ไปรู้จักกับ “หัวใจ” ของฮาร์ดดิสก์ นั่นคือ Spindle Motor ครับ ลองจินตนาการดูนะ ถ้าน้องมีรถสปอร์ต F1 ที่มีระบบพวงมาลัยและช่วงล่างสุดยอด (เหมือนหัวอ่านและระบบ Servo) แต่ดันใช้เครื่องยนต์อีแต๋น รถคันนั้นก็คงไม่มีทางแข่งชนะใครได้ ในโลกของ HDD ก็เช่นกัน ความเร็วในการเข้าถึงข้อมูล (Access Time) และอัตราการส่งข้อมูล (Data Transfer Rate) ขึ้นอยู่กับพลังความเร็วของการหมุนแผ่นดิสก์อย่างหลีกเลี่ยงไม่ได้ วิศวกรยุคก่อนต้องต่อสู้กับการพัฒนามอเตอร์จากก้อนเหล็กขนาดเท่าเครื่องซักผ้าที่หมุนแค่พันกว่ารอบ มาสู่มอเตอร์จิ๋วที่หมุนด้วยความเร็วสูงทะลุ 15,000 รอบต่อนาทีโดยไม่มีเสียงดังรบกวนเลยแม้แต่น้อย! เรามาเจาะลึกกลไกนี้กันครับ

3. 🧠 แก่นวิชาวิศวกรรม (Core Concepts)

Spindle Motor ทำหน้าที่เป็นขุมพลังในการหมุนแผ่นจานแม่เหล็ก (Platters) ทั้งหมดในไดรฟ์ให้มีค่าความเร็วเชิงมุมที่คงที่ มอเตอร์ที่ใช้ใน HDD เกือบทั้งหมดในปัจจุบันคือ มอเตอร์ไฟฟ้ากระแสตรงแบบไร้แปรงถ่าน (Brushless DC Motor หรือ BLDC) เนื่องจากไม่มีการสัมผัสของแปรงถ่าน จึงไม่ก่อให้เกิดฝุ่นละออง (Contamination) และมีอายุการใช้งานที่ยาวนาน โครงสร้างหลักๆ ประกอบด้วย:

  • Rotor & Magnet: ส่วนที่หมุน มักจะใช้แม่เหล็กถาวรประสิทธิภาพสูงที่ทำจากสารประกอบ นีโอไดเมียม-เหล็ก-โบรอน (Bonded NdFeB) ซึ่งให้เส้นแรงแม่เหล็กสูงมากในขนาดที่เล็กจิ๋ว
  • Stator Core & Windings: ขดลวดและแกนเหล็กสเตเตอร์ที่อยู่กับที่ ทำหน้าที่สร้างสนามแม่เหล็กไฟฟ้า (Electromagnetic field) ผลักและดูดกับแม่เหล็กที่ Rotor เพื่อให้เกิดการหมุน
  • Fluid Dynamic Bearing (FDB): นี่คือจุดเปลี่ยนของวงการ! สมัยก่อนเราใช้ตลับลูกปืนเหล็ก (Ball Bearing) ซึ่งเกิดการเสียดสี ทำให้มีเสียงดังและมีค่าความแกว่ง (Non-Repeatable Runout - NRRO) สูง, วิศวกรจึงเปลี่ยนมาใช้ FDB ที่เปลี่ยนลูกปืนโลหะเป็น “ฟิล์มน้ำมัน” คั่นกลางระหว่างแกนหมุน เมื่อมอเตอร์หมุนเร็วขึ้น น้ำมันจะสร้างแรงดัน Hydrodynamic ยกแกนเพลาให้ลอยขึ้น ทำให้ไม่มีชิ้นส่วนโลหะสัมผัสกันเลย! ช่วยลดเสียงรบกวน (Acoustic noise) ลงได้ 12-15 dBA และลด NRRO ลงได้อย่างมหาศาล,,

ความเร็วรอบในการหมุน หรือ RPM (Revolutions Per Minute) แบ่งออกเป็นหลายระดับตามการใช้งาน:

  • 4,200 - 5,400 RPM: เน้นประหยัดพลังงาน ความร้อนต่ำ นิยมใช้ใน Laptop และ HDD ระดับเริ่มต้น,
  • 7,200 RPM: มาตรฐานทองคำสำหรับ Desktop PC ยุคปัจจุบัน ให้สมดุลระหว่างความเร็วและความร้อนที่ดี,
  • 10,000 (10K) - 15,000 (15K) RPM: ราชาแห่งความเร็ว สำหรับเครื่อง Server ระดับ Enterprise ที่ต้องการเข้าถึงข้อมูลแบบสุ่ม (Random Access) ให้เร็วที่สุด,

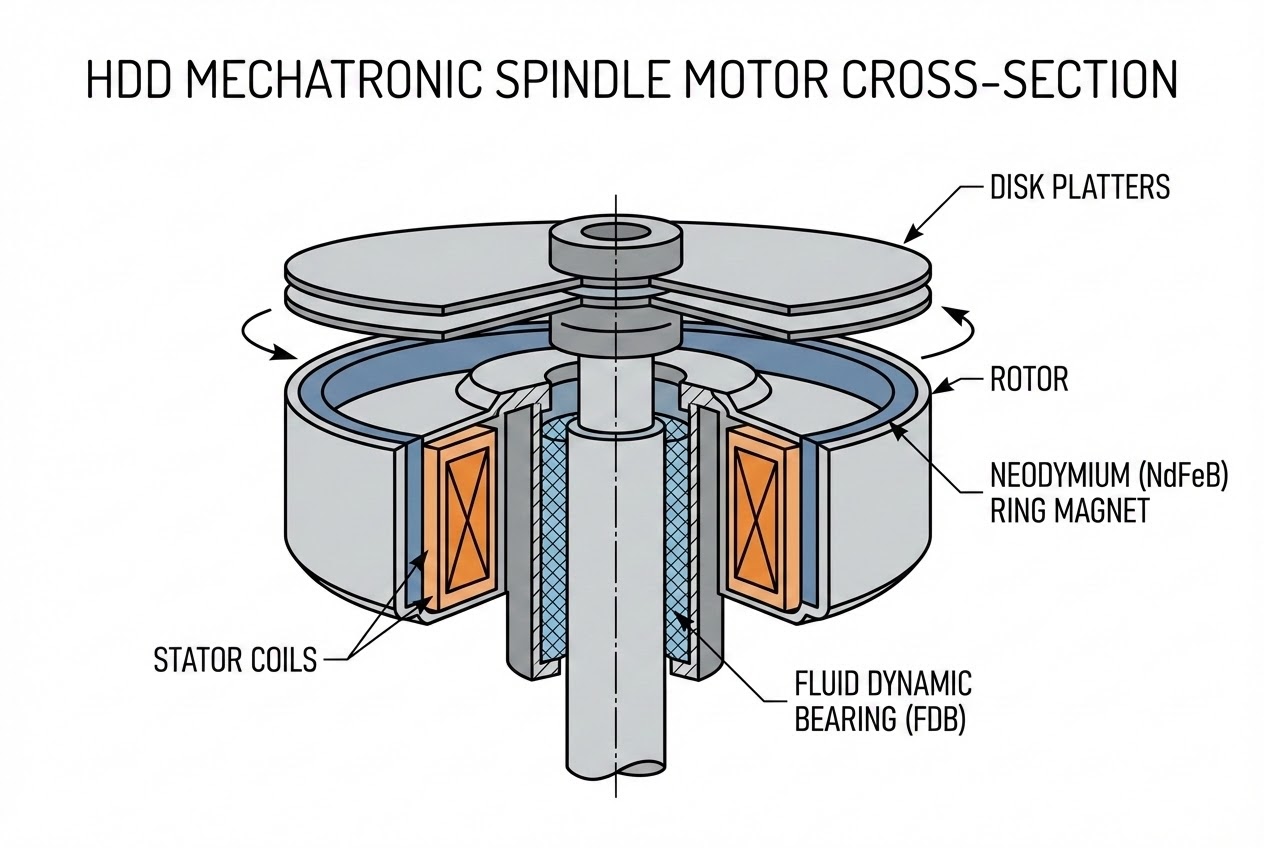

รูปประกอบ

4. 🧮 ร่ายมนต์สมการและลอจิกการทำงาน (The Math & Logic)

ทำไมเราต้องพยายามปั่น RPM ให้สูงขึ้นไปถึง 15K? คำตอบอยู่ในสมการทางฟิสิกส์ที่ควบคุมเวลาการเข้าถึงข้อมูล (Access Time) ครับ

เวลาที่น้องสั่งอ่านไฟล์หนึ่งไฟล์ หัวอ่านจะวิ่งไปหาแทร็กเป้าหมาย (Seek Time) แต่พอไปถึง แทร็กมันเป็นวงกลมถูกไหมครับ? หัวอ่านก็ต้อง “รอ” ให้เซกเตอร์ข้อมูลเป้าหมายหมุนมาอยู่ตรงใต้หัวอ่านพอดี เราเรียกเวลาที่ต้องรอนี้ว่า Rotational Latency

เราสามารถคำนวณ Average Rotational Latency (ความหน่วงการหมุนเฉลี่ย) ซึ่งก็คือเวลาที่ใช้ในการหมุนไปครึ่งรอบพอดี ได้ด้วยสมการคณิตศาสตร์ดังนี้:

$$ \bar{\tau}_l = \frac{1}{2} \times \left( \frac{60}{RPM} \right) \times 1000 \text{ (ms)} $$,

  • $ \bar{\tau}_l $ คือ Average Rotational Latency มีหน่วยเป็นมิลลิวินาที (ms)
  • $ RPM $ คือ ความเร็วรอบต่อนาที

วิเคราะห์แบบวิศวกรสไตล์รุ่นพี่: ถ้าน้องใช้ HDD ที่ 5,400 RPM เวลารอเฉลี่ยคือ $ \frac{1}{2} \times \frac{60}{5400} \times 1000 = 5.6 $ ms แต่ถ้าน้องอัปเกรดเซิร์ฟเวอร์เป็น 15,000 RPM เวลารอเฉลี่ยจะลดลงเหลือแค่ $ \frac{1}{2} \times \frac{60}{15000} \times 1000 = 2.0 $ ms! การลดเวลาลง 3.6 มิลลิวินาที อาจดูเหมือนน้อยกระจิดริดสำหรับมนุษย์ แต่สำหรับ CPU ที่ประมวลผลคำสั่งได้ล้านคำสั่งใน 1 มิลลิวินาที การไม่ต้องรอฮาร์ดดิสก์นานๆ หมายถึงประสิทธิภาพของระบบ (I/O Performance) ที่พุ่งทะยานเลยล่ะครับ!

นอกจากนี้ ยิ่งหมุนเร็ว ความเร็วเชิงเส้น (Linear Velocity: $v = \omega R$) ระหว่างหัวอ่านกับแผ่นดิสก์ก็ยิ่งสูง ทำให้หัวอ่านสามารถกวาดรับบิตข้อมูลได้จำนวนมากขึ้นในเวลาหนึ่งวินาที (Data Transfer Rate สูงขึ้นตามไปด้วย),

5. 🛡️ เคล็ดลับคนหน้างาน (Factory Floor Pro-Tips)

ถ้าน้องๆ ต้องมาคุมไลน์การผลิตหรือออกแบบไดรฟ์ระดับ 10K หรือ 15K พี่ขอเตือนว่า “ความเร็วที่สูงขึ้น มาพร้อมกับปีศาจตัวร้ายเสมอ” ครับ!

  1. พายุลมหมุน (Turbulent Airflow) & Disk Flutter: ในไดรฟ์ที่หมุนเกิน 10,000 RPM อากาศข้างในจะปั่นป่วนกลายเป็นพายุเทอร์นาโดขนาดย่อมๆ ลมพวกนี้จะไปตีกับแขนหัวอ่านและแผ่นดิสก์ ทำให้แผ่นดิสก์เกิดการสั่นกระพือเหมือนธงสะบัดลม อาการนี้เราเรียกว่า Disk Flutter,,, ซึ่งเป็นตัวการสำคัญที่ทำให้หัวอ่านหลุดแทร็ก (TMR) วิศวกรหน้างานจึงต้องออกแบบ “Air Shroud” หรือแผ่นจัดระเบียบทิศทางลมมาติดตั้งขนาบข้างจานหมุน เพื่อลดแรงลมปะทะและจัดระเบียบ Flow ให้เนียนที่สุดครับ,
  2. น้ำมันรั่วจาก FDB: ระบบ Fluid Dynamic Bearing ใช้น้ำมันหล่อลื่นอยู่ข้างใน หากหมุนด้วยความเร็วสูงลิ่ว แรงเหวี่ยงและอุณหภูมิที่สูงขึ้นอาจทำให้น้ำมันซึมออกมา ถ้ามีไอระเหยน้ำมันไปเกาะบนแผ่นดิสก์แม้แต่นิดเดียว… ตู้ม! Head Crash ทันที! เคล็ดลับของโรงงานคือการใช้ Ferro-fluid Sealing โดยหยดน้ำมันที่มีคุณสมบัติตอบสนองต่อแม่เหล็กไว้ที่ปากลูกปืน แล้วใช้แม่เหล็กถาวรดูดดึงน้ำมันเหล่านั้นให้เป็น “ซีลกันรั่ว” ที่ปิดสนิทแม้เพลาจะหมุนอยู่ก็ตาม ล้ำสุดๆ ไปเลยใช่ไหมล่ะ!

6. 🏁 บทสรุป (To be continued…)

เป็นยังไงบ้างครับสำหรับเรื่องราวของ Spindle Motor ขุมพลังแห่งการหมุนของ HDD การผสานฟิสิกส์แม่เหล็กไฟฟ้าเข้ากับระบบลูกปืนของไหล (FDB) เพื่อเอาชนะขีดจำกัดด้านความหน่วง (Latency) คือสิ่งที่ทำให้ HDD ยังตอบโจทย์การเก็บข้อมูลมหาศาลได้อย่างรวดเร็วในทุกวันนี้

ตอนนี้เรามีแผ่นดิสก์ที่หมุนฉิว และมีหัวอ่านที่บินร่อนได้แล้ว แต่การจะสั่งให้หัวอ่าน “ตาบอด” วิ่งไปเกาะอยู่ตรงกึ่งกลางของแทร็กที่มองไม่เห็น (ซึ่งเล็กกว่าแบคทีเรีย) ท่ามกลางแรงสั่นสะเทือนมหาศาล มันทำได้อย่างไร? ในตอนหน้า พี่จะพาน้องๆ ไปเปิดคัมภีร์วิชา “Servo Control System” ศาสตร์แห่งการควบคุมที่ทำให้ฮาร์ดดิสก์คือสุดยอดผลงานเมคคาทรอนิกส์ที่แท้จริง! แล้วพบกันครับ!
