1. 🎯 ตอนที่ 3: จานแม่เหล็ก (Platter) สารเคลือบมหัศจรรย์ที่เก็บข้อมูลคนทั้งโลก

2. 📖 เปิดฉาก (The Hook)

สวัสดีครับน้องๆ วิศวกรจบใหม่ไฟแรงทุกคน! กลับมาลุยกันต่อในซีรีส์ เจาะลึกวิศวกรรมเบื้องหลังอุตสาหกรรมฮาร์ดดิสก์ไดรฟ์

จากตอนที่แล้วที่เราได้ทำการ “ผ่าตัด” ดูอวัยวะภายในของ HDD กันไป วันนี้พี่จะพาน้องๆ มาซูมดูชิ้นส่วนที่เรียกได้ว่าเป็น “ผืนผ้าใบ” ที่ใช้จารึกประวัติศาสตร์ ข้อมูล รูปภาพ และความทรงจำของคนทั้งโลก นั่นก็คือ จานแม่เหล็ก (Platter)

ถ้าน้องๆ มองแผ่น Platter ด้วยตาเปล่า มันก็ดูเหมือนกระจกเงาหรือแผ่นเหล็กเรียบๆ ธรรมดาใช่ไหมครับ? แต่พี่จะบอกให้ว่า ภายใต้ความเงางามนั้น มันคือสุดยอดเทคโนโลยีวัสดุศาสตร์ (Materials Science) และนาโนเทคโนโลยี (Nanotechnology) ที่ซับซ้อนที่สุดอย่างหนึ่งของโลกมนุษย์ แผ่น Platter ไม่ใช่แค่เหล็กหล่อขึ้นรูป แต่มันคือ “เค้กหลายชั้น (Multilayer Structure)” ที่เคลือบด้วยสสารระดับนาโนเมตร วันนี้เราจะมาเจาะลึกกันว่า แผ่นกลมๆ นี้มันเก็บข้อมูลระดับ Terabytes ได้อย่างไร!

3. 🧠 แก่นวิชาวิศวกรรม (Core Concepts)

เพื่อที่จะทำให้จานแม่เหล็กสามารถเก็บข้อมูลได้อย่างมหาศาลและมีความเสถียร เราต้องแบ่งโครงสร้างของ Platter ออกเป็น 2 ส่วนหลักๆ คือ ฐานรองรับ (Substrate) และ ชั้นสารเคลือบแม่เหล็ก (Thin-Film Media) ครับ

1. วัสดุฐานรองรับ (Substrate): ชั้นนี้ทำหน้าที่เป็นโครงสร้างหลักที่ให้ความแข็งแรงและต้องเรียบเนียนที่สุด วัสดุยอดฮิตมี 2 ชนิด:

  • Aluminum-Magnesium (Al-Mg) Alloy: วัสดุดั้งเดิมที่ใช้กันมานาน น้ำหนักเบา ขึ้นรูปง่าย แต่เนื่องจากมันนิ่มไปนิด จึงต้องนำไปชุบเคลือบด้วยนิเกิล-ฟอสฟอรัส (NiP) แบบ Electroless plating แล้วนำไปขัด (Polishing) ให้เรียบเนียน
  • Glass หรือ Glass Ceramic (แก้ว): นี่คือพระเอกตัวจริงในไดรฟ์รุ่นใหม่และไดรฟ์สำหรับ Laptop! ข้อดีของแก้วคือ “แข็งกว่า เรียบกว่า และทนความร้อนได้ดีกว่า” เมื่อแก้วแข็งกว่า (Rigidity สูง) เราจึงสามารถทำแผ่นให้ “บางลง” ได้ ทำให้ยัดจำนวนแผ่นลงไปใน HDD ได้มากขึ้น แถมเวลาหมุนด้วยความเร็วสูงถึง 15,000 RPM แก้วก็ไม่ยืดขยายตัวจากความร้อนเท่าอลูมิเนียม ทำให้แทร็กข้อมูล (Tracks) ไม่ขยับเขยื้อนหนีหัวอ่านครับ

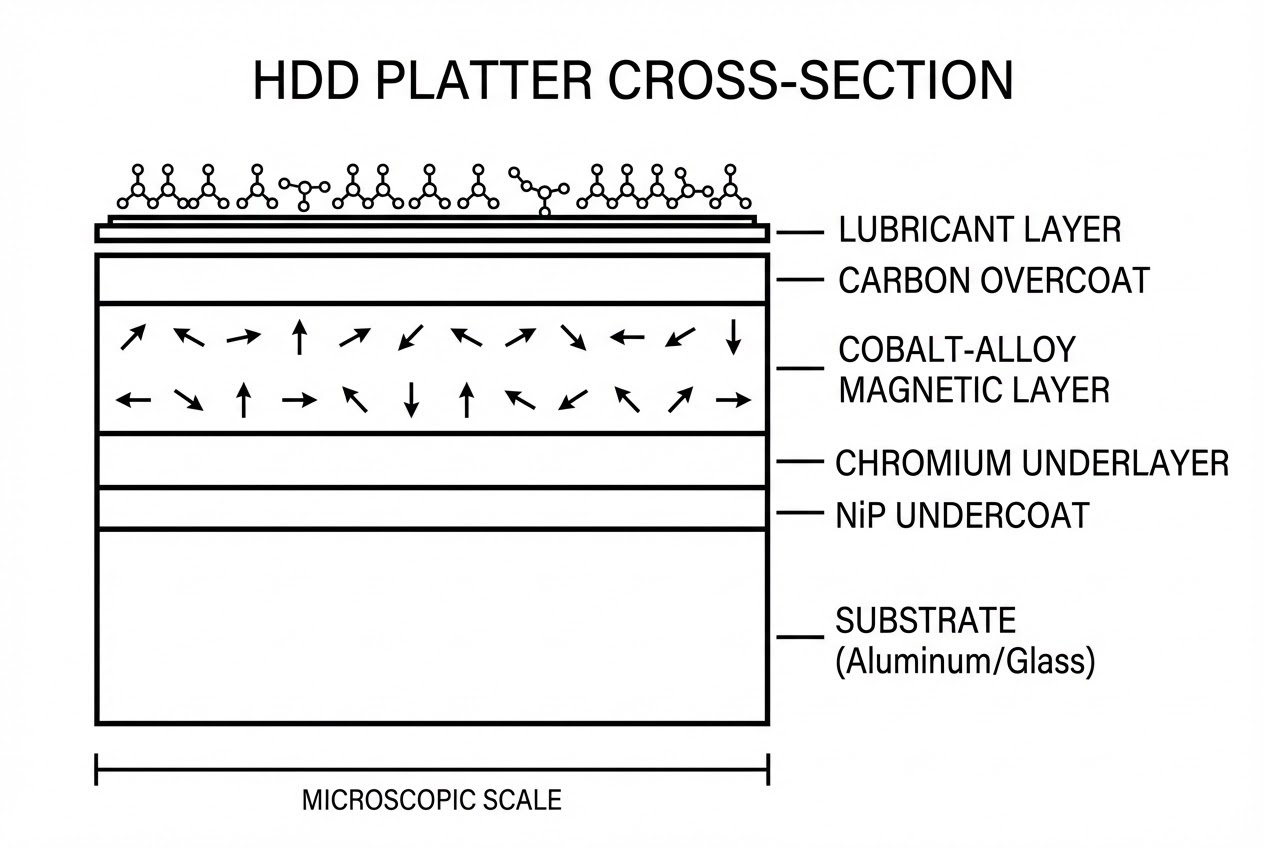

2. โครงสร้างชั้นสารเคลือบ (Thin-Film Multilayer): บนฐาน Substrate เราจะใช้วิธี Sputtering (การปลูกฟิล์มบางในสุญญากาศ) ซ้อนทับกันเป็นชั้นๆ ดังนี้:

  • Underlayer (เช่น Chromium - Cr): ชั้นปรับโครงสร้างผลึก เพื่อบังคับให้ชั้นแม่เหล็กด้านบนเรียงตัวในทิศทางที่เราต้องการ
  • Magnetic Layer (Co-based alloy): ชั้นเก็บข้อมูลหลัก มักเป็นโลหะผสมของโคบอลต์ (เช่น CoCrPt หรือ CoCrTa) ซึ่งจะแตกตัวเป็นเกรน (Grains) เล็กๆ ขนาดไม่กี่นาโนเมตร เกรนเหล่านี้เปรียบเสมือนแท่งแม่เหล็กจิ๋ว (Magnetic Domains) ที่คอยเก็บสถานะ 0 และ 1
  • Carbon Overcoat (DLC) & Lubricant: ชั้นปกป้องระดับเทพ! เราเคลือบ Diamond-like Carbon (DLC) หนาแค่ 1-2 นาโนเมตรเพื่อกันสนิมและกันการขูดขีด ตามด้วยสารหล่อลื่น (PFPE) หนา 1-2 นาโนเมตร เพื่อลดแรงเสียดทานเวลาหัวอ่านขึ้นลง (Load/Unload)
รูปประกอบ

4. 🧮 ร่ายมนต์สมการและลอจิกการทำงาน (The Math & Logic)

ในการเก็บข้อมูลให้ได้ความจุสูงๆ (High Areal Density) เราต้องบีบขนาดของ เกรนแม่เหล็ก (Magnetic Grains) ให้เล็กลงเรื่อยๆ แต่ในวิชาฟิสิกส์แม่เหล็ก มันมีกำแพงอันตรายที่ชื่อว่า Superparamagnetic Limit ซ่อนอยู่ครับ

ลองดูสมการความน่าจะเป็นที่ข้อมูลจะสูญหายเนื่องจากพลังงานความร้อน (Thermal Stability) ด้านล่างนี้นะครับ:

$$ f = f_0 \exp\left(-\frac{K_u V}{k_B T}\right) $$

พี่ขอแปลความหมายของสมการนี้เป็นภาษาคนให้ฟัง:

  • $f$ คือ โอกาสที่ขั้วแม่เหล็ก (ข้อมูล 0 หรือ 1) จะพลิกกลับด้านเองตามธรรมชาติ (Data loss)
  • $K_u$ คือ ค่าคงที่ความแข็งของแม่เหล็ก (Anisotropy constant)
  • $V$ คือ ปริมาตรของเกรนแม่เหล็ก (Volume of the grain)
  • $k_B T$ คือ พลังงานความร้อนในสภาพแวดล้อม (Thermal energy)

วิเคราะห์แบบวิศวกร: ถ้าน้องอยากให้ฮาร์ดดิสก์จุข้อมูลได้เยอะๆ น้องก็ต้องหั่นขนาดเกรน $V$ ให้เล็กจิ๋ว แต่พอ $V$ เล็กลงมากๆ ค่า $\frac{K_u V}{k_B T}$ จะมีค่าน้อยลง ทำให้สมการ $f$ มีค่าสูงขึ้น! หมายความว่า ข้อมูลที่ลูกค้าบันทึกไว้ อาจจะโดนความร้อนในอากาศ ($k_B T$) ทำให้ขั้วแม่เหล็กสลับด้านหายไปเองในอากาศ! ทางแก้ของพวกเราคือต้องใช้วัสดุที่มีค่า $K_u$ สูงมากๆ (High-coercivity) มาชดเชยปริมาตร $V$ ที่หายไปนั่นเองครับ

5. 🛡️ เคล็ดลับคนหน้างาน (Factory Floor Pro-Tips)

ถ้าน้องๆ ได้ไปคุมไลน์ผลิต (Assembly Line) คำว่า “ความเรียบเนียน (Smoothness)” คือความเป็นความตายของ HDD เลยนะครับ!

หัวอ่านและเขียน (Read/Write Head) ของเราบินอยู่เหนือ Platter ด้วยระยะ Flying Height เพียงแค่ 1-5 นาโนเมตร (เล็กกว่าเส้นผมมนุษย์เป็นพันเท่า) ลองจินตนาการตามหลักสมการของ Wallace (Wallace Spacing Loss Equation) ที่บอกว่า สัญญาณแม่เหล็กจะตกลงแบบทวีคูณ (Exponentially) เมื่อระยะห่างระหว่างหัวอ่านกับแผ่นดิสก์เพิ่มขึ้น ดังนั้นเราต้องกดหัวอ่านให้บินต่ำที่สุดเท่าที่จะทำได้

Pro-Tip หน้างาน:

  1. Asperity (ความขรุขระบนแผ่น): ถ้ากระบวนการขัดแผ่น (Polishing) ทำได้ไม่ดีพอ มีติ่งนูนขึ้นมาแม้แต่นาโนเมตรเดียว หัวอ่านที่บินมาด้วยความเร็ว 10,000 RPM จะพุ่งชนติ่งนั้นอย่างจัง (Head Crash) ข้อมูลลูกค้าพังทันที!
  2. Lubricant Control: สารหล่อลื่น (PFPE) ที่เคลือบอยู่ชั้นบนสุดสำคัญมาก ถ้าเคลือบหนาไป หัวอ่านจะโดนดูดติดกับแผ่นตอนที่หยุดหมุน (Stiction) ทำให้มอเตอร์สตาร์ทไม่ออก แต่ถ้าเคลือบบางไป เวลาหัวอ่านลงจอด (Landing) ก็จะไปขูดชั้นคาร์บอนพัง สัดส่วนความหนาตรงนี้คือความลับระดับสุดยอดของแต่ละบริษัทเลยล่ะครับ!

6. 🏁 บทสรุป (To be continued…)

เป็นยังไงบ้างครับน้องๆ ความลับของ Platter ไม่ได้มีแค่แผ่นเหล็กกลมๆ ใช่ไหมล่ะ? การผสมผสานระหว่างฐานรองรับที่แข็งแกร่งอย่างแก้ว การเรียงตัวของฟิล์มบางระดับนาโนเมตร และการสู้รบกับกฎทางฟิสิกส์อย่าง Superparamagnetic Limit ล้วนเป็นศิลปะที่ทำให้เรามีพื้นที่เก็บข้อมูลระดับ Terabytes ใช้กันในราคาถูกอย่างทุกวันนี้

แผ่น Platter พร้อมที่จะรับข้อมูลแล้ว แต่ตัวที่จะทำหน้าที่แปลงสัญญาณไฟฟ้าจากคอมพิวเตอร์ให้กลายเป็นพลังงานแม่เหล็กไปเขียนลงบนแผ่นนี้ล่ะ… มันทำงานยังไง? ในตอนหน้า พี่จะพาน้องๆ ไปเจาะลึกสุดยอดทรานสดิวเซอร์จิ๋ว นั่นคือ “หัวอ่าน-เขียน (Read/Write Head)” กันครับ เตรียมตัวสนุกกับวิชาฟิสิกส์แม่เหล็กไฟฟ้าต่อได้เลย!
