1. 🎯 ตอนที่ 15: สรุป Phase 1 ภาพรวมและวงจรชีวิตของข้อมูลใน HDD จากคำสั่ง Save สู่การประทับตราแม่เหล็ก

2. 📖 เปิดฉาก (The Hook)

สวัสดีครับน้องๆ วิศวกรสายแข็งทุกคน! เดินทางกันมาจนถึงตอนที่ 15 แล้วนะครับ สำหรับซีรีส์ เจาะลึกวิศวกรรมเบื้องหลังอุตสาหกรรมฮาร์ดดิสก์ไดรฟ์

ตลอด 14 ตอนที่ผ่านมา พี่ได้พาน้องๆ ไปชำแหละชิ้นส่วน (Anatomy) ของ HDD ทีละชิ้น ตั้งแต่หัวใจอย่าง Spindle Motor, กล้ามเนื้ออย่าง Voice Coil Motor (VCM), สมองกลอย่างแผงวงจร PCB, ไปจนถึงการบินของหัวอ่านและฟิสิกส์แม่เหล็กระดับนาโนเมตร วันนี้เพื่อเป็นการส่งท้าย Phase 1 พี่จะขอรวบยอดความรู้ทั้งหมด แล้วจับมาเรียงร้อยเป็น “ภาพยนตร์สั้น” หนึ่งเรื่อง

น้องๆ เคยสงสัยไหมครับว่า ตอนที่เรากดปุ่ม “Ctrl + S” เพื่อ Save ไฟล์งาน หรือเซฟรูปภาพลงคอมพิวเตอร์… ภายในเสี้ยววินาทีนั้น (Milliseconds) เกิดความโกลาหลอะไรขึ้นบ้างภายในกล่องดำใบนี้? ข้อมูลดิจิทัลมันเดินทางผ่านชิ้นส่วนไหนบ้างจนลงไปสถิตอยู่บนแผ่นดิสก์ได้อย่างถาวร? เตรียมสมุดจดให้พร้อม แล้วเรามาดู “The 10-Millisecond Miracle” หรือปาฏิหาริย์แห่งวงจรชีวิตข้อมูลกันครับ!

3. 🧠 แก่นวิชาวิศวกรรม (Core Concepts)

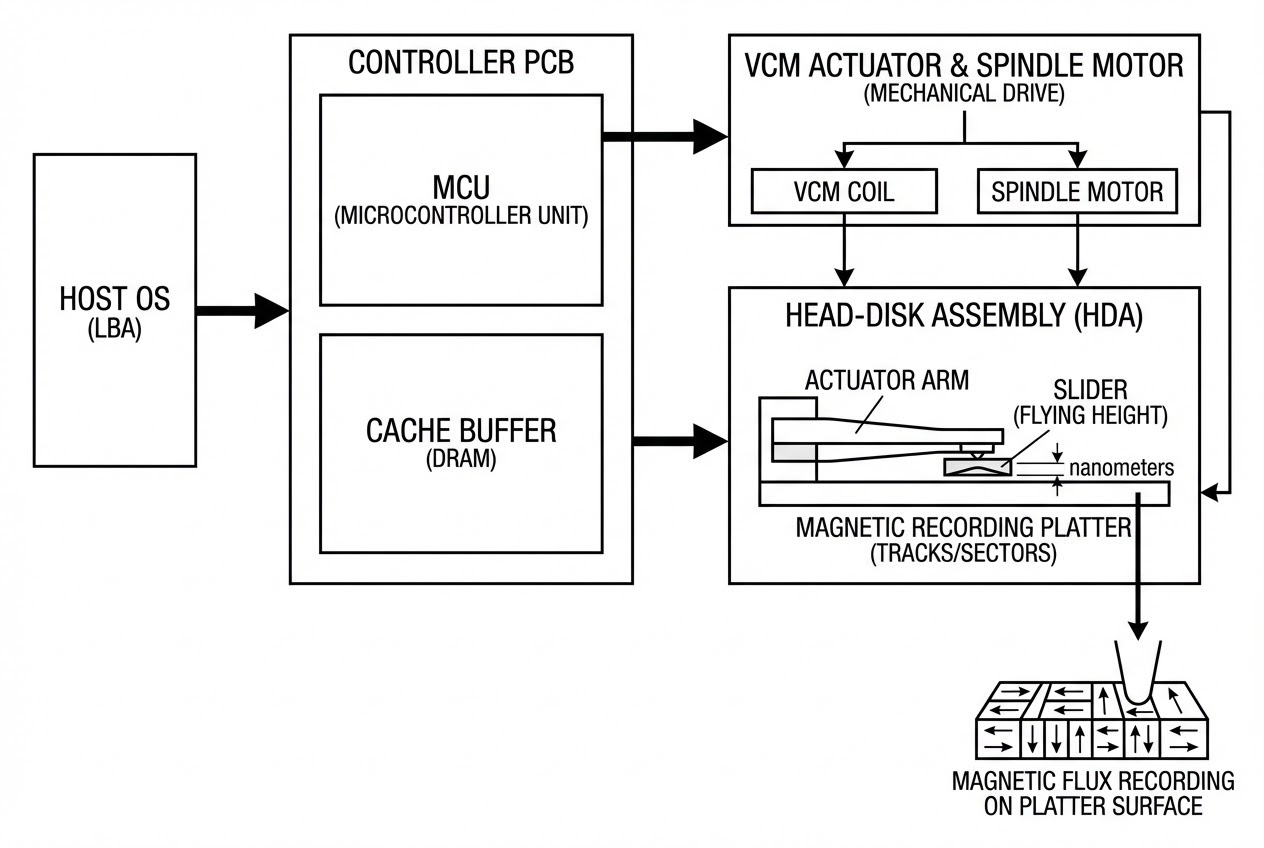

เพื่อให้เห็นภาพชัดเจนที่สุด พี่ขอแบ่งวงจรชีวิตของการเขียนข้อมูล (Write Process) ออกเป็น 4 สถานีหลัก ตามลำดับการเดินทางดังนี้ครับ:

  • สถานีที่ 1: การรับคำสั่งและแปลพิกัด (The Brain - Controller PCB) เมื่อ OS ของคอมพิวเตอร์สั่ง Save ไฟล์ มันจะส่งก้อนข้อมูลดิจิทัล (0 กับ 1) พร้อมพิกัดตำแหน่งแบบเส้นตรงที่เรียกว่า Logical Block Addressing (LBA) มายังฮาร์ดดิสก์ สมองกลหลักหรือ Microcontroller Unit (MCU/DSP) บนแผง PCB จะรับข้อมูลนั้นมาพักไว้ใน Cache (Buffer RAM) ชั่วคราว จากนั้น MCU จะใช้สมการคณิตศาสตร์แปลพิกัด LBA ให้กลับกลายเป็นพิกัดกายภาพ 3 มิติ (Physical Geometry) เพื่อหาว่าข้อมูลนี้ต้องไปลงที่ Cylinder (ลู่วิ่ง), Head (หน้าแผ่นดิสก์), และ Sector (ช่องจอดรถ) ไหนบนจานหมุน!
  • สถานีที่ 2: การขับเคลื่อนกลไก (The Muscle - Servo & Actuator) เมื่อรู้พิกัดเป้าหมายแล้ว ชิป Motor Controller จะจ่ายกระแสไฟฟ้ากำลังสูงเข้าสู่ Voice Coil Motor (VCM) กล้ามเนื้อ VCM จะสร้างแรงลอเรนตซ์ (Lorentz force) เหวี่ยงแขน Actuator Arm พาหัวอ่านบินข้ามแทร็กต่างๆ ด้วยความเร็วสูงปรี๊ด (Track Seeking) เมื่อถึงแทร็กเป้าหมาย ระบบ Servo จะสลับโหมดมาทำ Track Following โดยคอยหรี่และเร่งกระแสไฟเพื่อประคองให้หัวอ่านเกาะอยู่กึ่งกลางแทร็กนิ่งที่สุด ท่ามกลางพายุลมจากการหมุนของ Spindle Motor
  • สถานีที่ 3: การรักษาระยะบิน (The Flight - Slider & ABS) ในขณะที่แขนหัวอ่านกำลังเกาะแทร็กอยู่ ตัว Slider ที่ปลายแขนจะใช้หลักการอากาศพลศาสตร์ (Aerodynamics) สร้างเบาะอากาศ (Air Bearing Surface - ABS) เพื่อพยุงตัวเองให้ “บิน (Fly)” ลอยอยู่เหนือแผ่น Platter ที่กำลังหมุนด้วยความเร็วสูงลิ่ว ระยะห่างตรงนี้ (Flying height) สำคัญมาก มันต้องรักษาความสูงไว้ที่ระดับประมาณ 10-15 นาโนเมตรอย่างเสถียร (บางกว่าเส้นผมมนุษย์เป็นพันเท่า!)
  • สถานีที่ 4: การประทับตราแม่เหล็ก (The Magic - Magnetic Recording) และแล้วก็มาถึงวินาทีสำคัญ! เมื่อ Sector เป้าหมายหมุนมาอยู่ใต้หัวอ่านพอดี ก้อนข้อมูลดิจิทัลจาก Cache จะถูกเข้ารหัส (Data Encoding เช่น RLL หรือ PRML) และแปลงเป็นกระแสไฟฟ้าสลับขั้วส่งลงไปที่ขดลวดของหัวเขียน (Inductive Write Head) กระแสไฟฟ้านี้จะเหนี่ยวนำให้เกิด “สนามแม่เหล็กจิ๋ว” พุ่งทะลวงอากาศ 15 นาโนเมตร ลงไปพลิกขั้วอนุภาคแม่เหล็กบนแผ่นดิสก์ (Magnetic Domains) ในระบบยุคใหม่ที่เป็น Perpendicular Magnetic Recording (PMR) สนามแม่เหล็กจะพุ่งลงในแนวตั้งฉาก และมีชั้น Soft Underlayer (SUL) คอยเป็นกระจกเงาสะท้อนเส้นแรงแม่เหล็กกลับมา ทำให้การพลิกขั้ว 0 หรือ 1 เป็นไปอย่างสมบูรณ์แบบ… และนี่คือจุดสิ้นสุดการเดินทาง ข้อมูลของน้องถูกจารึกไว้บนแผ่นเหล็กเรียบร้อยแล้วครับ!
รูปประกอบ

4. 🧮 ร่ายมนต์สมการและลอจิกการทำงาน (The Math & Logic)

กระบวนการทั้งหมดที่พี่เล่ามา กินเวลาเพียงแค่ไม่กี่มิลลิวินาที (Milliseconds) เท่านั้นครับ! ในมุมมองของการออกแบบระบบ (System Design) เราสามารถรวมเวลาการทำงานทางกลไกทั้งหมดออกมาเป็นสมการ เวลาการเข้าถึงข้อมูล (Access Time) ซึ่งเป็นดัชนีชี้วัดความเก่งกาจของวิศวกร Mechatronics อย่างพวกเรา:

$$ \tau_{total} = \tau_{seek} + \tau_{settle} + \tau_{latency} $$

  • $ \tau_{total} $ คือ Access Time หรือเวลารวมตั้งแต่ OS สั่งการจนถึงวินาทีที่หัวอ่านพร้อมพ่นสนามแม่เหล็กลงบนแผ่นดิสก์
  • $ \tau_{seek} $ คือ Seek Time เวลาที่ VCM ใช้ในการเหวี่ยงแขนจากแทร็กปัจจุบันไปยังแทร็กเป้าหมาย
  • $ \tau_{settle} $ คือ Settle Time เวลาที่ระบบต้องรอให้หัวอ่าน “หยุดสั่น” และเกาะกึ่งกลางแทร็กให้นิ่งที่สุด (Track Following)
  • $ \tau_{latency} $ คือ Rotational Latency เวลาที่ต้องรอให้แผ่นดิสก์ (Spindle) หมุนเอา Sector เป้าหมายมาอยู่ใต้หัวอ่านพอดี

อธิบายสไตล์รุ่นพี่: ถ้าน้องออกแบบระบบกลไกและ Servo Algorithm ได้ไม่ดีพอ แขน VCM จะเหวี่ยงไปถึงช้า ($ \tau_{seek} $ สูง) แถมไปถึงแล้วยังสั่นงั่กๆ เกาะแทร็กไม่ได้ ($ \tau_{settle} $ นาน) ไฟล์งานของลูกค้าก็จะต้องรอนานมากจนคอมพิวเตอร์ค้างไปเลยครับ ดังนั้นทุกสมการทางฟิสิกส์และระบบควบคุม จึงพุ่งเป้าไปที่การลดค่าตัวแปรทั้งสามตัวนี้ให้เข้าใกล้ศูนย์ให้มากที่สุด

5. 🛡️ เคล็ดลับคนหน้างาน (Factory Floor Pro-Tips)

พี่อยากให้น้องๆ เห็นความเชื่อมโยงของทุกศาสตร์ในโรงงาน HDD นะครับ ถ้ามีส่วนใดส่วนหนึ่งผิดพลาด วงจรชีวิตของข้อมูลจะพังพินาศทันที (Write Fault):

  1. กฎของ TMR (Track Misregistration): ต่อให้ Firmware จะเก่งแค่ไหน แต่ถ้าระบบ Servo มีความคลาดเคลื่อน (TMR) สูงเกิน 10% ของความกว้างแทร็ก (Track Pitch) ระบบจะสั่ง “ระงับการเขียน (Inhibit Write)” ทันที! เพราะถ้าฝืนปล่อยให้หัวอ่านพ่นสนามแม่เหล็กตอนที่มันไม่อยู่กึ่งกลางแทร็ก มันจะไปลบข้อมูลของแทร็กข้างๆ ทิ้ง (เรียกว่า Write-to-Write TMR หรือ WWTMR) นี่คือฝันร้ายของ Data Recovery เลยครับ!
  2. ฝุ่น 1 เม็ด ทำลายสถิติทั้งหมด: เราออกแบบวงจรชีวิตมาอย่างเพอร์เฟกต์ แต่ถ้าใน Cleanroom มีฝุ่นหลุดรอดเข้าไปในไดรฟ์ ฝุ่นที่มีขนาดแค่ 1 ไมครอน (ใหญ่กว่าระยะบิน 15 นาโนเมตรหลายร้อยเท่า) จะทำตัวเหมือนภูเขาไฟขวางทางบินของ Slider ทำให้เกิด Head Crash อย่างรุนแรง หัวอ่านพัง แผ่นดิสก์เป็นรอย และวัฏจักรของข้อมูลก็จบสิ้นลงทันที

6. 🏁 บทสรุป (To be continued…)

เป็นยังไงบ้างครับ ภาพยนตร์สั้นเรื่อง “The 10-Millisecond Miracle” สนุกไหมครับ? การเดินทางของข้อมูลจากเพียงแค่สัญญาณไฟฟ้า 0 และ 1 ในซีพียู ผ่านสมองกล ผ่านกลไกที่เคลื่อนที่ด้วยความเร่งมหาศาล สู่การบินระดับนาโนเหนือแผ่นจานที่หมุนด้วยความเร็วสูง และจบลงที่การประทับตราอนุภาคแม่เหล็ก… ทั้งหมดนี้คือสุดยอดแห่งการบูรณาการวิศวกรรมไฟฟ้า เครื่องกล ควบคุม และวัสดุศาสตร์เข้าด้วยกัน!

สำหรับ Phase 1 พี่หวังว่าน้องๆ จะได้ปูพื้นฐานอวัยวะและการทำงานหลักของ HDD อย่างครบถ้วนแล้วนะครับ ใน Phase ต่อไป พี่จะพาน้องๆ เจาะลึกเข้าสู่กระบวนการที่ Advance ขึ้นไปอีก เช่น การจัดการสัญญาณ (Signal Processing) อัลกอริทึมการจัดการ Error และระบบ Visual Inspection ที่หน้าไลน์การผลิต… เตรียมตัวให้พร้อม แล้วพบกันใหม่ใน Phase 2 ครับ!
