1. 🎯 ตอนที่ 12: การอ่านและเขียนข้อมูลเชิงแม่เหล็ก (Magnetic Recording) เวทมนตร์เปลี่ยนไฟฟ้าเป็นความทรงจำ

2. 📖 เปิดฉาก (The Hook)

สวัสดีครับน้องๆ วิศวกรจบใหม่ทุกคน! ยินดีต้อนรับกลับสู่ซีรีส์ เจาะลึกวิศวกรรมเบื้องหลังอุตสาหกรรมฮาร์ดดิสก์ไดรฟ์ กันอีกครั้งนะครับ

หลังจากที่เราไปตะลุยเรียนรู้เรื่องโครงสร้างทางกล การบินของหัวอ่าน และศาสตร์แห่งความจุ (Areal Density) กันมาแล้ว วันนี้พี่จะพาน้องๆ มาตอบคำถามคลาสสิกที่สำคัญที่สุดว่า “คอมพิวเตอร์มันเอาไฟล์รูปถ่ายหรือไฟล์เอกสารที่เป็นแค่กระแสไฟฟ้า 0 กับ 1 ไปแปะติดไว้บนแผ่นเหล็กกลมๆ ได้ยังไง?” และ “เวลามันจะเปิดไฟล์ มันเอาข้อมูลกลับมาเป็นไฟฟ้าได้ยังไง?”

ถ้าจะเปรียบเทียบให้เห็นภาพ การเขียนข้อมูลก็เหมือนกับการที่เรามี “แม่เหล็กไฟฟ้าจิ๋ว” คอยประทับตรารอยสักที่มองไม่เห็น (Invisible Tattoos) ลงบนลู่วิ่งที่หมุนด้วยความเร็วสูงลิ่ว และการอ่านข้อมูลก็คือการใช้ “ดวงตาระดับนาโน” มาคอยกวาดมองรอยสักเหล่านั้นแล้วแปลกลับมาเป็นสัญญาณไฟฟ้าครับ กระบวนการทั้งหมดนี้เราเรียกว่า “Magnetic Recording” ซึ่งเป็นการผสมผสานทฤษฎีฟิสิกส์แม่เหล็กไฟฟ้าที่งดงามที่สุดอย่างหนึ่งบนโลกใบนี้เลยล่ะ!

3. 🧠 แก่นวิชาวิศวกรรม (Core Concepts)

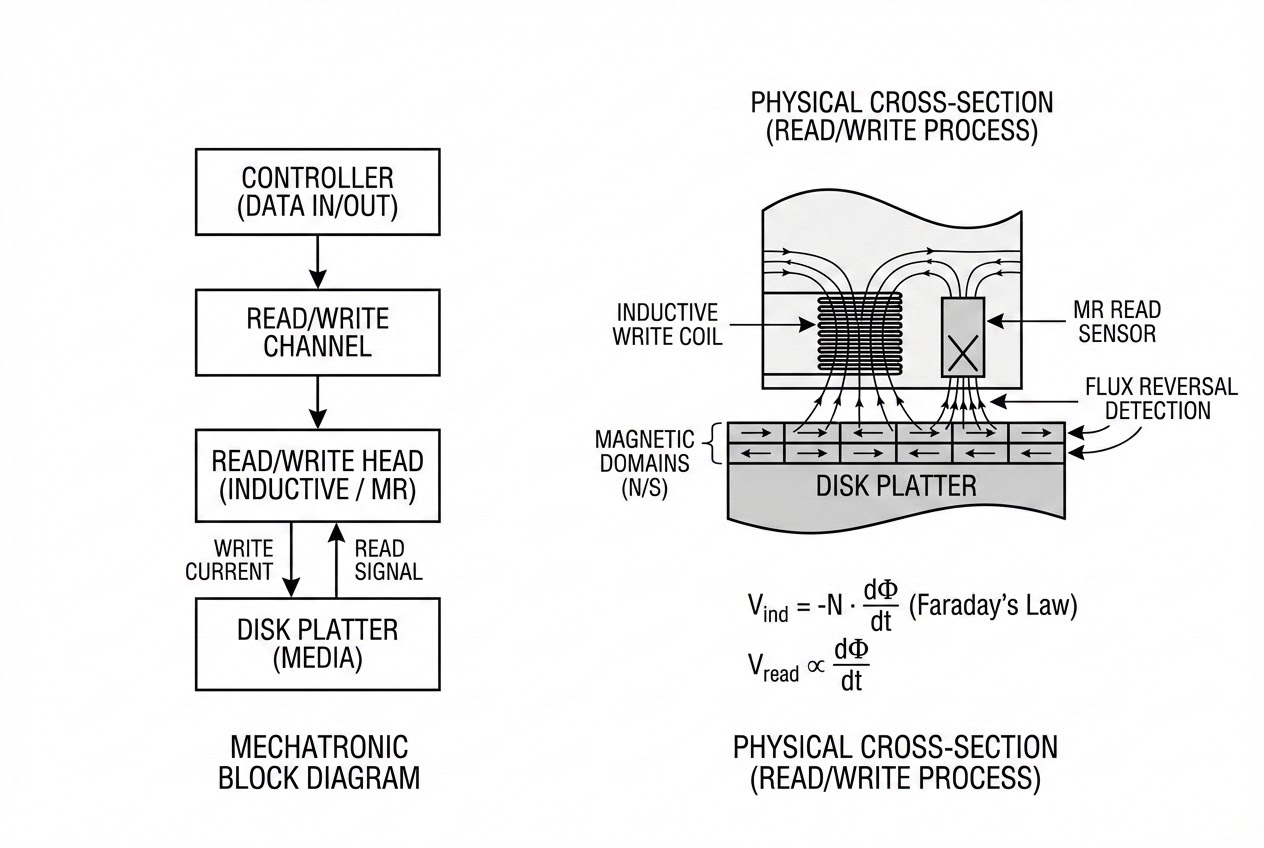

กระบวนการแปลงข้อมูลไปมานี้ เกิดขึ้นที่ชิ้นส่วนที่เรียกว่า Read/Write Head (หัวอ่าน-เขียน) ซึ่งบินอยู่เหนือแผ่นดิสก์ (Platter) โดยเราสามารถแบ่งการทำงานออกเป็น 2 โหมดหลักๆ คือ:

  • กระบวนการเขียนข้อมูล (Write Process): หัวเขียนในฮาร์ดดิสก์จะเป็นแบบ Thin Film Inductive Head ซึ่งจำลองหลักการของแม่เหล็กไฟฟ้าคลาสสิกมาเลยครับ หัวเขียนจะมีขดลวด (Coil) พันอยู่รอบแกนเหล็ก (Magnetic Core) ที่มีช่องว่างเล็กๆ เรียกว่า Gap เมื่อเราปล่อย “กระแสไฟฟ้า” เข้าไปในขดลวด แกนเหล็กจะรวมศูนย์และบีบอัด “สนามแม่เหล็ก (Magnetic Field)” ให้พุ่งออกมาที่ช่อง Gap นี้ สนามแม่เหล็กที่พุ่งออกมาจะมีความเข้มสูงมากจนสามารถทะลวงลงไปบังคับให้ อนุภาคแม่เหล็ก (Magnetic Domains) บนแผ่นดิสก์เรียงตัวไปในทิศทางที่กำหนดได้ และเมื่อเรา “กลับทิศทางกระแสไฟฟ้า” ขั้วแม่เหล็กที่ถูกประทับลงบนแผ่นก็จะกลับทิศทางตาม ทำให้เกิดรอยต่อของขั้วแม่เหล็กที่เราเรียกว่า Flux Reversal หรือ Transition ครับ
  • กระบวนการอ่านข้อมูล (Read Process): ในอดีตเราใช้หัวอ่านแบบ Inductive (ใช้ขดลวดตัวเดียวกับตอนเขียน) ซึ่งอาศัยการเหนี่ยวนำแม่เหล็กกลับเป็นกระแสไฟฟ้า แต่ในปัจจุบันเพื่อรองรับความจุที่สูงขึ้น วิศวกรจึงแยกหัวอ่านออกมาต่างหากและใช้เทคโนโลยี Magnetoresistive (MR) หรือ Giant Magnetoresistance (GMR) หลักการคือ หัวอ่าน MR จะสร้างจากวัสดุพิเศษที่ “ค่าความต้านทานไฟฟ้า (Resistance) จะเปลี่ยนแปลงไปเมื่อมีสนามแม่เหล็กมากระทบ” เมื่อหัวอ่านบินผ่านรอยต่อขั้วแม่เหล็ก (Flux Reversal) บนแผ่นดิสก์ ค่าความต้านทานในหัวอ่านจะเปลี่ยนไป ระบบจะทำการจ่ายกระแสไฟฟ้าคงที่ (Bias Current) เข้าไปเลี้ยงหัวอ่านไว้ตลอดเวลา ทำให้เมื่อความต้านทานเปลี่ยน แรงดันไฟฟ้า (Voltage) ก็จะกระเพื่อมเกิดเป็น “สัญญาณพัลส์ (Voltage Pulse)” ส่งกลับไปให้คอมพิวเตอร์นั่นเองครับ
รูปประกอบ

4. 🧮 ร่ายมนต์สมการและลอจิกการทำงาน (The Math & Logic)

เพื่อให้วิศวกรอย่างพวกเราเข้าใจลอจิกการอ่านและเขียนอย่างแท้จริง พี่ขอพาน้องๆ ไปดูรากฐานของวิชานี้ที่มาจาก กฎการเหนี่ยวนำของฟาราเดย์ (Faraday’s Law of Induction) ซึ่งใช้อธิบายการอ่านข้อมูลแบบ Inductive ในยุคคลาสสิกครับ:

$$ V_{ind} = -N \frac{d\Phi}{dt} $$

  • $V_{ind}$ คือ แรงดันไฟฟ้าที่ถูกเหนี่ยวนำขึ้นในขดลวด (Induced Voltage)
  • $N$ คือ จำนวนรอบของขดลวดในหัวอ่าน
  • $\frac{d\Phi}{dt}$ คือ อัตราการเปลี่ยนแปลงของฟลักซ์แม่เหล็ก (Rate of change of magnetic flux) เทียบกับเวลา

อธิบายภาษาคนสไตล์รุ่นพี่: สมการนี้คือหัวใจของการเข้ารหัสข้อมูลในฮาร์ดดิสก์เลยนะครับ! สังเกตตัว $\frac{d\Phi}{dt}$ (ดิฟเฟอเรนเชียลของฟลักซ์) ให้ดี มันบอกเราว่า ถ้าหัวอ่านบินผ่านพื้นที่ที่สนามแม่เหล็กคงที่ (ไม่มีการเปลี่ยนแปลง) ค่า $\frac{d\Phi}{dt}$ จะเป็นศูนย์! ทำให้แรงดัน $V_{ind} = 0$

หัวอ่านจะสร้างแรงดัน (Voltage Pulse) ออกมาก็ต่อเมื่อมันบินผ่าน “รอยต่อขั้วแม่เหล็ก (Flux Reversal/Transition)” เท่านั้น! นี่จึงเป็นเหตุผลว่าทำไมวิศวกรถึงไม่ใช้ทิศทางแม่เหล็ก N-S เป็นเลข 1 และ S-N เป็นเลข 0 ตรงๆ แต่เราเปลี่ยนมาใช้ลอจิกแบบ NRZI (Non-Return-to-Zero Inverted) ซึ่งกำหนดว่า:

  • ถ้าเจอรอยต่อแม่เหล็ก (มี Voltage Pulse เด้งขึ้นมา) = ตีค่าเป็นลอจิก 1
  • ถ้าไม่เจอรอยต่อแม่เหล็ก (ไม่มี Voltage, สัญญาณเรียบๆ) = ตีค่าเป็นลอจิก 0

5. 🛡️ เคล็ดลับคนหน้างาน (Factory Floor Pro-Tips)

ถ้าน้องๆ ต้องไปออกแบบหัวอ่านหรือแก้ปัญหาหน้าไลน์ผลิต พี่มีเคล็ดลับวงใน 2 ข้อมาฝากครับ:

  1. ความลับของ Dual-Element Head (ทำไมต้องแยกหัวอ่านกับหัวเขียน): ในฮาร์ดดิสก์ยุคใหม่ เราใช้หัวเขียนแบบ Inductive และหัวอ่านแบบ MR แยกชิ้นกันชัดเจน (Dual-element) เหตุผลทางวิศวกรรมคือ เรามีกฎเหล็กว่า “Write Wide, Read Narrow” ครับ! ตอนเขียนข้อมูล เราอยากให้หัวเขียนมีขนาดกว้างและสร้างสนามแม่เหล็กแรงๆ เพื่อบังคับให้อนุภาคบนแผ่นดิสก์เปลี่ยนขั้วได้อย่างสมบูรณ์แบบ แทร็กข้อมูลจะได้กว้างพอและเสถียร แต่ตอนอ่านข้อมูล เราอยากให้หัวอ่านมีขนาดแคบๆ (Narrow) เพื่อที่เวลาบินกวาดข้อมูล มันจะได้ไม่ไปเผลอรับสัญญาณกวน (Noise/Crosstalk) จากแทร็กข้างๆ เข้ามาด้วย การแยกหัวกันทำให้เราสามารถจูนรูปร่างและประสิทธิภาพของทั้งสองฝั่งได้อย่างอิสระโดยไม่ต้องยอมประนีประนอมครับ
  2. ปีศาจแห่งความถี่สูง (Head Field Rise Time): เมื่อเราต้องการให้ฮาร์ดดิสก์ทำงานเร็วขึ้น (Data Rate สูงขึ้น) เราก็ต้องสลับขั้วกระแสไฟฟ้าในหัวเขียนให้เร็วขึ้นในระดับ Nanoseconds ปัญหาคือ สนามแม่เหล็กมันไม่ได้เกิดขึ้นมาในพริบตานะครับ! เมื่อกระแสไฟฟ้าไหลเข้าขดลวดด้วยความเร็วสูง มันจะเกิดกระแสไหลวน (Eddy Currents) ในแกนเหล็ก ซึ่งจะไป “ต่อต้าน” การสร้างสนามแม่เหล็กหลัก ทำให้การพลิกขั้วแม่เหล็กเกิดความล่าช้า (Rise Time Delay) หน้างานเราจึงต้องใช้วัสดุแกนเหล็กแบบ Laminated หรือวัสดุ High-Saturation (เช่น โลหะผสม FeCo) เพื่อบังคับให้สนามแม่เหล็กพุ่งออกมาให้เร็วที่สุดให้ทันกับความเร็วของแผ่นดิสก์นั่นเองครับ

6. 🏁 บทสรุป (To be continued…)

เป็นอย่างไรบ้างครับน้องๆ การทำ Magnetic Recording ไม่ใช่เวทมนตร์ แต่เป็นการผสานกฎฟิสิกส์แม่เหล็กไฟฟ้าเข้ากับวิศวกรรมโครงสร้างระดับนาโนได้อย่างลงตัว การเขียนข้อมูลคือการใช้กระแสไฟฟ้าเหนี่ยวนำให้เกิดสนามแม่เหล็กไปประทับบนแผ่นดิสก์ ในขณะที่การอ่านคือการใช้ดวงตา MR Sensor คอยจับการเปลี่ยนแปลงของฟลักซ์แม่เหล็กแล้วแปลงกลับเป็นกระแสไฟฟ้า

แต่ช้าก่อน… เมื่อเราพยายามอัดข้อมูลให้หนาแน่นขึ้นเรื่อยๆ รอยต่อขั้วแม่เหล็ก (Transitions) ก็จะถูกบีบให้อยู่ใกล้กันมากขึ้นจนสนามแม่เหล็กเริ่ม “กวนกันเอง (Interference)” สัญญาณไฟฟ้าที่อ่านกลับมาได้จะไม่ใช่พัลส์สวยๆ แต่จะเละเทะและผิดเพี้ยนไปหมด! แล้วระบบคอมพิวเตอร์มันรู้ได้ยังไงว่าตรงไหนคือ 0 ตรงไหนคือ 1 จริงๆ?

ในตอนหน้า พี่จะพาน้องๆ ก้าวเข้าสู่โลกของ “Signal Processing และ PRML Channel” เพื่อดูว่าวิศวกรใช้คณิตศาสตร์ระดับเทพมาช่วยกู้ชีพสัญญาณที่เละเทะเหล่านี้ได้อย่างไร เตรียมสมองให้พร้อม แล้วพบกันครับ!
