1. 🎯 ตอนที่ 13: จาก Longitudinal สู่ PMR การปฏิวัติจัดเรียงอนุภาคแม่เหล็ก ปลดล็อกขีดจำกัดฟิสิกส์

2. 📖 เปิดฉาก (The Hook)

สวัสดีครับน้องๆ วิศวกรสาย R&D ทุกคน! กลับมาลุยกันต่อในซีรีส์ เจาะลึกวิศวกรรมเบื้องหลังอุตสาหกรรมฮาร์ดดิสก์ไดรฟ์

ตลอด 50 ปีแรกของวงการฮาร์ดดิสก์นับตั้งแต่ยุคริเริ่ม พวกเราใช้วิธีการบันทึกข้อมูลแบบแนวนอนที่เรียกว่า Longitudinal Magnetic Recording (LMR) มาโดยตลอด ซึ่งเปรียบเสมือนการเอาแท่งแม่เหล็กมาวางนอนเรียงต่อกันเป็นแถวยาวๆ บนลู่วิ่ง แต่พอยุคสมัยเปลี่ยนไป ลูกค้าต้องการความจุระดับ Terabytes เราจึงต้องบีบแท่งแม่เหล็กเหล่านี้ให้เล็กลงและชิดกันมากขึ้นเรื่อยๆ จนกระทั่งวันหนึ่ง… วิศวกรทั่วโลกก็ต้องเดินมาชนกับกำแพงยักษ์ทางฟิสิกส์ที่ชื่อว่า “Superparamagnetic Limit” ซึ่งทำให้ฮาร์ดดิสก์แบบ LMR ถึงทางตันที่ความจุประมาณ 100 Gbit/in²!

เมื่อไปต่อแนวนอนไม่ได้ วิศวกรจึงต้องหันมามอง “แนวตั้ง” แนวคิดนี้จริงๆ ถูกค้นพบมานานกว่า 100 ปีแล้วโดย Valdemar Poulsen และเคยถูกวิจัยอย่างหนักโดย IBM ในช่วงปี 1950 แต่เพิ่งจะถูกนำมาปัดฝุ่นและผลิตจริงจังเมื่อประมาณปี 2006 นี่เอง การเปลี่ยนผ่านสู่ Perpendicular Magnetic Recording (PMR) หรือการบันทึกแบบแนวตั้ง เปรียบเสมือนการจับแท่งแม่เหล็กที่เคยนอนเรียงกัน ให้ลุกขึ้นยืนตรง! วันนี้พี่จะพาน้องๆ ไปดูว่าการจับแม่เหล็กยืนขึ้นแค่นี้ มันไปช่วยปลดล็อกกฎทางฟิสิกส์และต่อลมหายใจให้วงการ HDD ได้อย่างไรครับ!

3. 🧠 แก่นวิชาวิศวกรรม (Core Concepts)

เพื่อให้เห็นภาพว่าทำไมเราต้องหนีจาก LMR มาเป็น PMR เราต้องมาดูความแตกต่างทางโครงสร้างแม่เหล็กของทั้งสองแบบกันครับ:

  • ปัญหาของ Longitudinal Recording (LMR): ใน LMR ทิศทางของแม่เหล็ก (Easy axis) จะขนานไปกับพื้นผิวของแผ่นดิสก์ ปัญหาใหญ่ที่สุดคือ สนามแม่เหล็กต้านกลับ (Demagnetizing Field) ถ้าน้องวางแท่งแม่เหล็กให้ขั้วเหนือ (N) ชนกับขั้วเหนือ (N) แม่เหล็กมันจะออกแรง “ผลักกัน” ถูกไหมครับ? ยิ่งเราบีบข้อมูลให้ชิดกัน แรงผลักนี้ก็ยิ่งมหาศาล ทำให้รอยต่อระหว่างบิตข้อมูล (Bit Transitions) ขยายตัวและไม่เสถียร ข้อมูลพร้อมจะกระจุยหายไปได้ทุกเมื่อ
  • ทางออกด้วย Perpendicular Recording (PMR): ใน PMR ทิศทางของแม่เหล็กจะพุ่งตั้งฉากกับพื้นผิวแผ่นดิสก์ ลองจินตนาการว่าน้องเอาแท่งแม่เหล็กมาวางยืนเรียงกัน โดยให้ขั้วเหนือชี้ขึ้น และบิตข้างๆ ให้ขั้วเหนือชี้ลง โครงสร้างแบบนี้ขั้วแม่เหล็กที่อยู่ติดกันจะ “ดึงดูดกัน” และส่งเสริมความเสถียรให้กันและกัน! ทำให้ค่า Demagnetizing Field ลดลงต่ำสุดบริเวณรอยต่อ ช่วยให้เราสร้างรอยต่อข้อมูลที่แคบมากๆ (Ultra-narrow transitions) ได้สำเร็จ
  • อาวุธลับ: Soft Underlayer (SUL): นี่คือพระเอกตัวจริงของ PMR! แผ่นดิสก์ PMR จะไม่ใช่แค่ชั้นแม่เหล็กธรรมดา แต่เราต้องเสริมชั้นโลหะอ่อนที่เรียกว่า Soft Underlayer (SUL) ไว้ข้างใต้ ชั้น SUL นี้จะทำหน้าที่เป็น “กระจกเงาแม่เหล็ก (Magnetic Mirror)” เมื่อหัวเขียนแบบ Single Pole Head (SPH) ปล่อยเส้นแรงแม่เหล็กพุ่งทะลุชั้นบันทึกข้อมูลลงมา ชั้น SUL จะดูดซับและเหนี่ยวนำเส้นแรงเหล่านั้นให้ย้อนกลับขึ้นไปหาหัวเขียน ทำให้สนามแม่เหล็กที่ใช้เขียนข้อมูลมีความเข้มข้นสูงขึ้นถึง 2 เท่า!

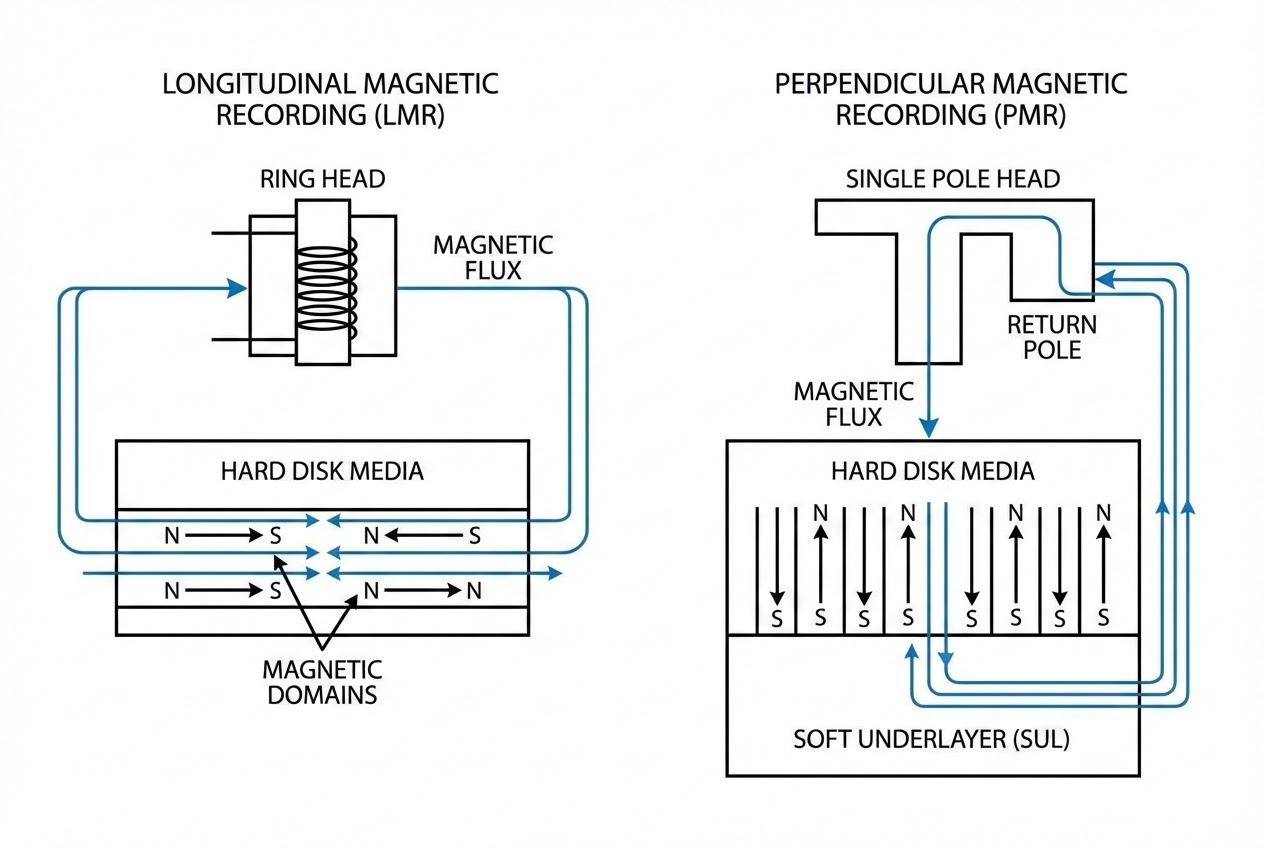

รูปประกอบ

4. 🧮 ร่ายมนต์สมการและลอจิกการทำงาน (The Math & Logic)

ทีนี้เรามาดูสมการคณิตศาสตร์ฟิสิกส์ที่เป็นตัวการบังคับให้เราต้องย้ายมาใช้ PMR กันครับ นั่นคือเรื่องของ Thermal Stability (ความเสถียรทางความร้อน)

เพื่อให้ข้อมูลของลูกค้าไม่สูญหายจากพลังงานความร้อนในอากาศ (Superparamagnetic Limit) อัตราส่วนระหว่าง พลังงานกักเก็บแม่เหล็ก ต่อ พลังงานความร้อน ต้องมีค่ามากกว่า 40:

$$ \frac{K_U V}{k_B T} \ge 40 $$

  • $K_U$ คือ ค่าความแข็งของแม่เหล็ก (Uniaxial Anisotropy Energy Density)
  • $V$ คือ ปริมาตรของเกรนแม่เหล็ก (Volume of a grain)
  • $k_B T$ คือ พลังงานความร้อนในสภาวะแวดล้อม

วิเคราะห์แบบวิศวกรสไตล์รุ่นพี่: ถ้าน้องอยากได้ความจุสูงๆ น้องต้องลดปริมาตร $V$ ให้เล็กจิ๋วลงเรื่อยๆ แต่พอ $V$ เล็กลง พลังงานกักเก็บมันจะตกเกณฑ์! ทางแก้เดียวของน้องคือต้องใช้วัสดุที่ “แข็งขึ้น (เพิ่ม $K_U$)” เพื่อชดเชย แต่ปัญหาคือ… ถ้าน้องใช้แผ่นดิสก์ที่แข็งมาก น้องก็ต้องใช้ “สนามแม่เหล็กสำหรับเขียน (Write Field)” ที่แรงมากๆ ในการพลิกขั้วมัน

ในระบบ LMR ที่ใช้หัวเขียนแบบ Ring Head เราถูกจำกัดขีดความสามารถของสนามแม่เหล็กสูงสุดไว้ที่ $\approx 2 M_S$ (เมื่อ $M_S$ คือค่า Saturation Magnetization ของวัสดุทำหัวเขียน ซึ่งปัจจุบันตันอยู่ที่ราวๆ 26 kGauss)

แต่ด้วยความอัจฉริยะของระบบ PMR ที่ทำงานร่วมกับ SUL พอมันมีสถานะเป็นกระจกเงาแม่เหล็ก สนามแม่เหล็กสูงสุดที่หัวเขียนทำได้จะพุ่งขึ้นไปถึง $\approx 4 M_S$! สมการนี้ทำให้เราสามารถเอาชนะขีดจำกัดของหัวเขียนแบบเดิม และเขียนข้อมูลลงบนวัสดุที่ค่า $K_U$ สูงปรี๊ดได้อย่างสบายๆ ข้อมูลที่ปริมาตร $V$ เล็กมากๆ จึงยังคงปลอดภัยจากความร้อนนั่นเองครับ!

5. 🛡️ เคล็ดลับคนหน้างาน (Factory Floor Pro-Tips)

ถ้าน้องๆ ได้เข้ามาคลุกคลีกับทีมออกแบบ Media หรือทีม Read Channel สำหรับไดรฟ์แบบ PMR พี่มีเรื่องเตือนใจจากหน้างาน 2 ข้อครับ:

  1. SUL Noise (ปีศาจที่แฝงมากับกระจกวิเศษ): ถึง SUL จะช่วยเพิ่มสนามแม่เหล็กให้เรา แต่ชั้น Soft Magnetic Material ที่กว้างใหญ่ไพศาลนี้ มันมักจะเกิด Domain Walls (รอยต่อของโดเมนย่อยๆ ในตัวมันเอง) ซึ่ง Domain Walls พวกนี้มันคือแหล่งกำเนิดสัญญาณรบกวน (Stray fields) ชั้นดีเลยล่ะครับ! หัวอ่านของเราอาจจะไปเผลออ่านเอา Noise จาก SUL แทนที่จะเป็นข้อมูลจริงๆ ดังนั้นในกระบวนการผลิต เราจึงต้องหาวิธี “ตรึง (Pinning)” หรือควบคุม Anisotropy ของ SUL ให้ดี เพื่อลด SUL Noise ให้เหลือน้อยที่สุด
  2. Signal Shape ที่หน้าตาเปลี่ยนไป: ในยุค LMR สัญญาณที่หัวอ่านจับได้บริเวณรอยต่อ (Transition) จะมีหน้าตาเป็น “ยอดแหลม (Pulse)” แต่ในยุค PMR เนื่องจากเส้นแรงแม่เหล็กมันพุ่งออกมาจากพื้นผิวทั้งหมดไม่ใช่แค่รอยต่อ สัญญาณที่อ่านได้จะมีหน้าตาคล้าย “คลื่นสี่เหลี่ยม (Square-like wave)” หรือ DC-coupled! ซึ่งถ้าน้องไม่รู้เรื่องนี้แล้วเอาระบบประมวลผลสัญญาณ (PRML Channel) ของ LMR มาใช้กับ PMR ตรงๆ รับรองว่า Error Rate กระจุยกระจายแน่นอนครับ! เราต้องออกแบบ Equalizer และ Detector ใหม่ทั้งหมดให้เข้ากับพฤติกรรมสัญญาณแบบใหม่นี้

6. 🏁 บทสรุป (To be continued…)

เป็นยังไงบ้างครับน้องๆ การย้ายจากแนวนอนมาเป็นแนวตั้ง ไม่ใช่แค่การจับแม่เหล็กตะแคงขึ้นง่ายๆ ใช่ไหมล่ะ? การผสานโครงสร้าง Single Pole Head เข้ากับ Soft Underlayer คือสุดยอดนวัตกรรมที่ทลายขีดจำกัด Write Field จาก 2 Ms เป็น 4 Ms ช่วยปกป้องข้อมูลจาก Superparamagnetic Limit และทำให้ฮาร์ดดิสก์สามารถไปต่อได้ถึงระดับ Terabytes ในปัจจุบัน

แต่ถึงแม้ PMR จะเก่งแค่ไหน วันหนึ่งเมื่อเราพยายามอัดความจุขึ้นไประดับ 2-3 Tb/in² แม้แต่พลัง 4 Ms ของ SPH+SUL ก็ยังไม่พอที่จะพลิกขั้ววัสดุที่แข็งยิ่งกว่านี้ได้อยู่ดี! ในตอนหน้า พี่จะพาน้องๆ ไปพบกับไพ่ตายใบสุดท้ายของอุตสาหกรรม… เทคโนโลยีที่ต้องเอา “แสงเลเซอร์” มายิงหลอมละลายแผ่นดิสก์เสี้ยววินาทีเพื่อช่วยเขียนข้อมูล เตรียมพบกับความร้อนแรงของ HAMR (Heat-Assisted Magnetic Recording) ได้เลยครับ!
