ตอนที่ 7: แผงวงจรควบคุม (Controller Board / PCB) สมองกลอัจฉริยะผู้สั่งการจักรกลนาโน

1. 🎯 ตอนที่ 7: แผงวงจรควบคุม (Controller Board / PCB) สมองกลอัจฉริยะผู้สั่งการจักรกลนาโน
2. 📖 เปิดฉาก (The Hook)
สวัสดีครับน้องๆ วิศวกรสายคอนโทรลและอิเล็กทรอนิกส์ทุกคน! กลับมาลุยกันต่อในซีรีส์ เจาะลึกวิศวกรรมเบื้องหลังอุตสาหกรรมฮาร์ดดิสก์ไดรฟ์
ตลอดหลายตอนที่ผ่านมา พี่พาน้องๆ ไปมุดดูชิ้นส่วนทางกล (Mechanical parts) ภายในกล่องดำของฮาร์ดดิสก์มาเยอะแล้ว ไม่ว่าจะเป็น แผ่นดิกส์ หัวอ่าน แขนเหวี่ยง หรือมอเตอร์หมุนแผ่น แต่น้องๆ รู้ไหมครับว่า ต่อให้ชิ้นส่วนกลไกเหล่านั้นจะถูกสร้างมาอย่างวิจิตรบรรจงแค่ไหน มันก็จะเป็นได้แค่ “ก้อนโลหะราคาแพง” หากขาดสิ่งหนึ่งไป… สิ่งนั้นคือ “แผงวงจรควบคุม (Controller Board หรือ PCB)” ที่ประกบอยู่ใต้ท้องของฮาร์ดดิสก์นั่นเองครับ
ในยุคแรกๆ ฮาร์ดดิสก์นั้น “โง่” มาก (Dumb drive) เพราะแผงวงจรควบคุมดันไปเสียบอยู่บนเมนบอร์ดของคอมพิวเตอร์ ทำให้การส่งสัญญาณไปมาระหว่างไดรฟ์กับคอมพิวเตอร์มีปัญหาคอขวดและสัญญาณรบกวนมหาศาล จนกระทั่งวิศวกรได้ปฏิวัติวงการด้วยการย้าย “สมอง” มาฝังไว้ที่ตัวไดรฟ์โดยตรง (ที่มาของคำว่า Integrated Drive Electronics หรือ IDE) วันนี้พี่จะพาน้องๆ มาชำแหละสมองกลชิ้นนี้ดูว่า ชิปเซ็ตแต่ละตัวบนแผง PCB (Printed Circuit Board) มันทำงานประสานกันอย่างไร เพื่อควบคุมกลไกความแม่นยำระดับนาโนเมตรและจัดการข้อมูลระดับกิกะไบต์ในเสี้ยววินาที!
3. 🧠 แก่นวิชาวิศวกรรม (Core Concepts)

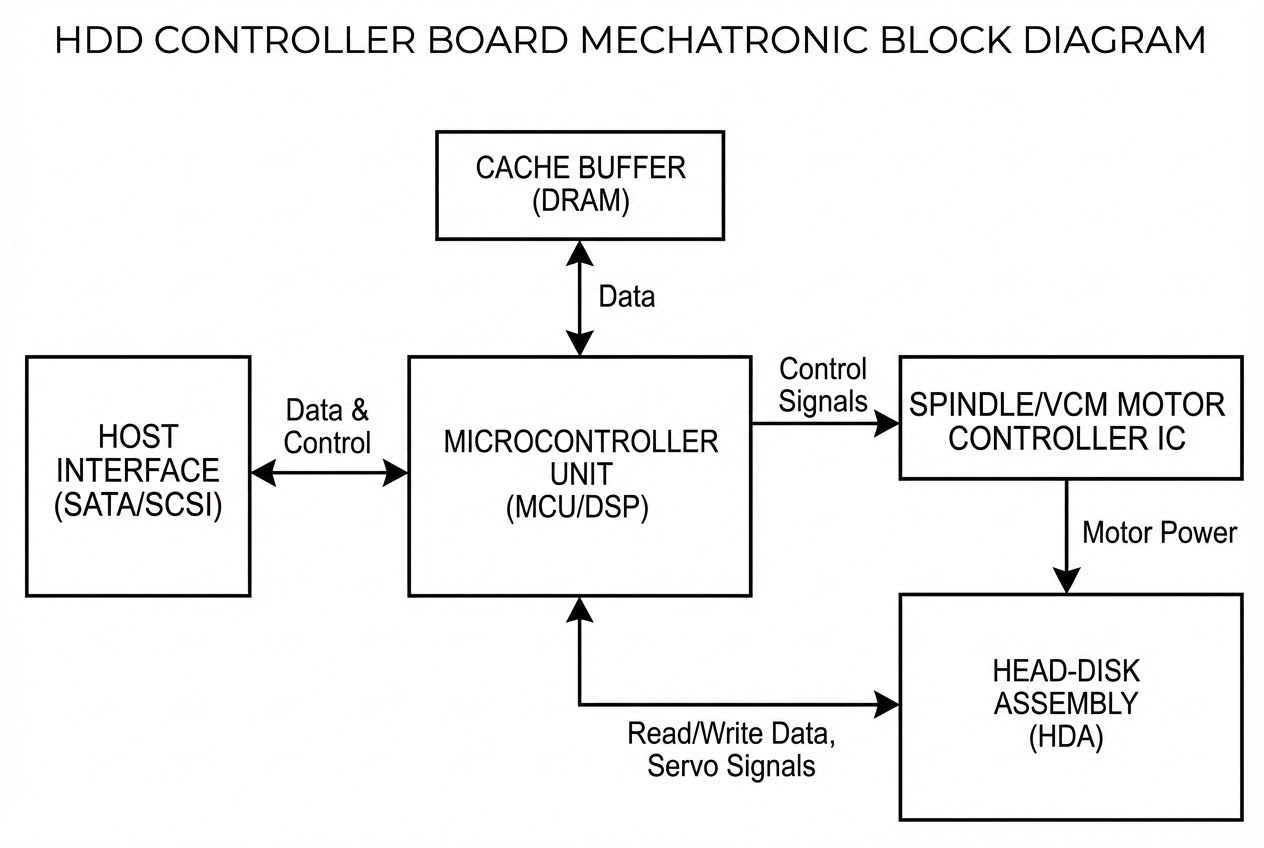

แผงวงจรควบคุม (PCB) ทำหน้าที่เป็นทั้ง “สมอง” และ “ระบบประสาท” ของฮาร์ดดิสก์ โดยประกอบไปด้วยกลุ่มชิปเซ็ต (Chipsets) หลักๆ 3 ส่วนที่ทำงานประสานกันอย่างแยกขาดไม่ได้ ดังนี้ครับ:
- Microcontroller Unit (MCU) / DSP (เปรียบเสมือน “สมองซีกซ้ายและขวา”): นี่คือชิปประมวลผลหลักของไดรฟ์ ภายในมักจะฝังไมโครโปรเซสเซอร์และ Digital Signal Processor (DSP) เอาไว้ด้วยกัน ทำหน้าที่รันโปรแกรม Firmware ของไดรฟ์, จัดการการสื่อสารกับคอมพิวเตอร์ (Host Interface เช่น SATA, SCSI), คำนวณสมการเพื่อควบคุมตำแหน่งหัวอ่าน (Servo Control Algorithm) และคอยจัดการเรื่อง Error Correction Code (ECC) เพื่อรักษาความถูกต้องของข้อมูล
- Motor Controller / Power Driver (เปรียบเสมือน “ก้านสมองและเซลล์ประสาทสั่งการกล้ามเนื้อ”): เนื่องจาก MCU นั้นทำงานด้วยแรงดันไฟฟ้าต่ำ (Low-voltage) มันจึงไม่มีแรงพอที่จะไปหมุนมอเตอร์โดยตรง เราจึงต้องมีชิป Motor Controller มารับคำสั่งทางดิจิทัลจาก MCU แล้วแปลงเป็นกระแสไฟฟ้ากำลังสูงเพื่อไปขับเคลื่อน Spindle Motor (ให้หมุนด้วยความเร็วคงที่เป๊ะๆ) และขับกระแสเข้าสู่ Voice Coil Motor (VCM) (เพื่อเหวี่ยงแขนหัวอ่านไปมา) ชิปตัวนี้มักจะใช้เทคนิค Pulse Width Modulation (PWM) เพื่อควบคุมการใช้พลังงานและลดความร้อน
- Cache / Buffer RAM (เปรียบเสมือน “หน่วยความจำระยะสั้น”): เป็นชิปหน่วยความจำชั่วคราวความเร็วสูง (มักจะเป็น DRAM) ขนาดตั้งแต่ 2 MB ไปจนถึง 256 MB ทำหน้าที่เป็น “โช้คอัพ” ลดแรงกระแทกระหว่างความเร็วระดับสายฟ้าแลบของคอมพิวเตอร์บัส กับความเร็วแบบหอยทากของกลไกทางกลในฮาร์ดดิสก์ โดยใช้เทคนิคการดึงข้อมูลล่วงหน้า (Pre-fetch) และการรับข้อมูลมาพักไว้ก่อนเขียนลงแผ่น (Write-back caching)

4. 🧮 ร่ายมนต์สมการและลอจิกการทำงาน (The Math & Logic)
เพื่อให้เห็นภาพว่าชิปเซ็ตเหล่านี้ทำงานประสานกันอย่างไรในมุมมองของวิศวกร พี่จะขอยกตัวอย่าง ลอจิกของการจัดการ Cache Buffer ที่ทำงานร่วมกับ MCU ครับ
อย่างที่บอกไปว่ากลไกของฮาร์ดดิสก์นั้นทำงานช้ากว่า CPU และ RAM ของคอมพิวเตอร์เป็นพันๆ เท่า (Mechanical Latency) การมี Cache RAM บน PCB จึงช่วยเพิ่มประสิทธิภาพได้มหาศาล ผ่านลอจิกที่เรียกว่า Cache Hit Ratio ($H$) ซึ่งเราสามารถประเมินเวลาในการเข้าถึงข้อมูลโดยเฉลี่ย (Effective Access Time: $T_{eff}$) ได้ด้วยสมการคณิตศาสตร์พื้นฐานดังนี้:
$$ T_{eff} = (H \times T_{cache}) + ((1 - H) \times T_{disk}) $$
- $T_{eff}$ คือ เวลาเฉลี่ยที่ระบบคอมพิวเตอร์ต้องรอเพื่อรับข้อมูลจากฮาร์ดดิสก์
- $H$ คือ Cache Hit Ratio (ความน่าจะเป็นที่ข้อมูลที่ต้องการ มีรอไว้อยู่แล้วใน Cache) มีค่าตั้งแต่ $0$ ถึง $1$
- $T_{cache}$ คือ เวลาในการดึงข้อมูลจากชิป DRAM บนแผง PCB (เร็วมากระดับ Nanoseconds)
- $T_{disk}$ คือ เวลาในการกลไกขยับหัวอ่านและรอแผ่นดิสก์หมุนมาตรงจุด (ช้ามากระดับ Milliseconds)
อธิบายภาษาคนสไตล์รุ่นพี่: สมมติว่าคอมพิวเตอร์สั่งอ่านไฟล์ 10 บล็อก MCU จะสั่งให้หัวอ่านไปกวาดข้อมูลจากแผ่นดิสก์มา แต่ด้วยความฉลาดของอัลกอริทึม Pre-fetch (Read-ahead) ใน Firmware MCU จะเดาใจคอมพิวเตอร์ว่า “เดี๋ยวแกต้องขออ่านบล็อกที่ 11, 12, 13 ต่อแน่ๆ” มันจึงสั่งให้อ่านข้อมูลเผื่อมาเก็บรอไว้ในชิป Cache RAM เลย เมื่อคอมพิวเตอร์สั่งอ่านบล็อกที่ 11 จริงๆ (เกิดเหตุการณ์ Cache Hit, $H \rightarrow 1$) ชิป Cache ก็จะสาดข้อมูลส่งผ่านพอร์ต SATA กลับไปให้คอมพิวเตอร์ได้ทันทีในระดับ Nanoseconds โดยที่ชิป Motor Controller และแขนหัวอ่านไม่ต้องขยับตัวเลยแม้แต่นิดเดียว! นี่คือศิลปะการประสานงานของชิปทั้ง 3 ตัวครับ
5. 🛡️ เคล็ดลับคนหน้างาน (Factory Floor Pro-Tips)
ถ้าน้องๆ ต้องลงไปแก้ปัญหาหน้าไลน์ประกอบ PCBA (Printed Circuit Board Assembly) หรือต้องซ่อมไดรฟ์ให้ลูกค้า พี่มีกฎเหล็ก 2 ข้อที่ต้องจำให้ขึ้นใจเลยนะครับ:
- ปีศาจร้ายที่ชื่อว่า ESD (Electrostatic Discharge): ชิป MCU และ Cache บนบอร์ดมีความเปราะบางต่อไฟฟ้าสถิตสูงมาก ไฟฟ้าสถิตที่ปลายนิ้วมนุษย์แม้เพียงนิดเดียวก็สามารถย่างสดชิปเหล่านี้ให้พังคาที่ได้ ดังนั้นก่อนหยิบจับแผง PCB น้องๆ “ต้อง” สวมสายรัดข้อมือกันไฟฟ้าสถิต (Grounding Wrist Strap) เสมอครับ
- ชิป Flash ROM และความลับของ “Adaptives”: หลายคนเข้าใจผิดว่า ถ้าฮาร์ดดิสก์แผงวงจรไหม้ ก็แค่ไปหาซื้อรุ่นเดียวกันมาสลับแผง PCB (Board Swapping) แล้วจะกู้ข้อมูลได้… พี่บอกเลยว่า หน้างานจริง “ทำแบบนั้นไม่ได้เสมอไปครับ!” เพราะในกระบวนการผลิต หัวอ่านและแผ่นดิสก์แต่ละตัว (HDA) จะมีคุณสมบัติทางไฟฟ้าที่ไม่เหมือนกันเลยแม้แต่นาโนเมตรเดียว โรงงานจึงต้องทำการสอบเทียบ (Calibration) ค่าพารามิเตอร์เฉพาะตัว เช่น ระยะ MR Offset, PLO Delay หรือโปรไฟล์ของขดลวดความร้อน แล้วฝังค่าเฉพาะตัวนี้ (เรียกว่า “Adaptives”) ลงในชิป Flash Memory บนแผง PCB ของไดรฟ์ตัวนั้นๆ แบบ 1 ต่อ 1 ถ้าเราเอาบอร์ดของไดรฟ์ตัวอื่นมาสียบ สมองกลตัวใหม่จะไม่รู้จักชดเชยค่า Adaptives ให้เข้ากับหัวอ่านตัวเดิม ทำให้ฮาร์ดดิสก์ “ตาบอด” อ่านข้อมูลไม่ออก และอาจทำข้อมูลลูกค้าหายตลอดกาล! (การกู้ข้อมูลจึงต้องใช้เครื่องมือพิเศษดูดค่า ROM ออกมาด้วยเสมอครับ)
6. 🏁 บทสรุป (To be continued…)
เป็นยังไงบ้างครับน้องๆ เห็นหรือยังว่าแผงวงจร PCB สีเขียวๆ ใต้ฮาร์ดดิสก์นั้นไม่ได้มีไว้แค่สวยงาม แต่มันคือ “สมองกล” ที่อัดแน่นไปด้วยชิป MCU, Motor Controller และ Cache RAM ที่ต้องทำงานสอดประสานกันอย่างทรงพลัง เพื่อให้สามารถควบคุมกลไกจักรกลนาโนเมตรและจัดการข้อมูลมหาศาลได้อย่างราบรื่น
ในตอนต่อไป หลังจากที่เรารู้จักทั้งอวัยวะกลไกและสมองกลกันครบถ้วนแล้ว พี่จะพาน้องๆ ไปดูว่า ฮาร์ดดิสก์มันใช้ “เวทมนตร์” อะไรในการแปลงข้อมูลดิจิทัล 0 กับ 1 จากคอมพิวเตอร์ ให้กลายเป็น “คลื่นแม่เหล็ก” ไปประทับลงบนแผ่นดิสก์ เตรียมตัวเข้าสู่โลกของ Signal Processing และ PRML Channel ได้เลยครับ! แล้วพบกัน!
