1. 🎯 ตอนที่ 2: แกะกล่องฮาร์ดดิสก์ (HDD Anatomy 101) - ผ่าอวัยวะจักรกลระดับนาโน

2. 📖 เปิดฉาก (The Hook)

สวัสดีน้องๆ วิศวกรจบใหม่ทุกคน! ยินดีต้อนรับกลับสู่ซีรีส์ เจาะลึกวิศวกรรมเบื้องหลังอุตสาหกรรมฮาร์ดดิสก์ไดรฟ์ กันอีกครั้งนะครับ

หลังจากตอนที่แล้วเราได้รู้กันไปแล้วว่าทำไมฮาร์ดดิสก์ถึงยังเป็นราชาในโลกของ Data Center วันนี้พี่จะพาน้องๆ สวมชุดกาวน์ (Smock) ใส่ถุงมือ เดินเข้าห้อง Cleanroom เพื่อทำการ “ผ่าตัด” แกะกล่องดำ (Black Box) ใบนี้ดูว่า ข้างในมันมีชิ้นส่วนอะไรซ่อนอยู่บ้าง

ตอนพี่เข้าวงการใหม่ๆ พอได้เห็นกลไกข้างในฮาร์ดดิสก์ทำงาน พี่ถึงกับอึ้งไปเลย เพราะมันคือสุดยอดผลงานศิลปะทางวิศวกรรมเมคคาทรอนิกส์ (Mechatronics) ที่ผสมผสานฟิสิกส์แม่เหล็ก การควบคุมที่แม่นยำ และพลศาสตร์ของไหลเข้าไว้ด้วยกัน เพื่อให้เห็นภาพง่ายที่สุด พี่จะขอเปรียบเทียบชิ้นส่วนหลักๆ ของฮาร์ดดิสก์ให้เหมือนกับ “อวัยวะในร่างกายมนุษย์” รับรองว่าน้องๆ จะเห็นภาพและจำทฤษฎีวิศวกรรมเหล่านี้ไปใช้หน้างานได้ทันที!

3. 🧠 แก่นวิชาวิศวกรรม (Core Concepts)

ฮาร์ดดิสก์ (Hard Disk Drive - HDD) หนึ่งตัวประกอบไปด้วยชิ้นส่วนย่อยราวๆ 300 ชิ้นส่วน แต่ถ้าเรามองไปที่กลุ่มอวัยวะหลัก (Head-Disk Assembly หรือ HDA) เราจะแบ่งออกเป็น 4 ส่วนสำคัญ ดังนี้ครับ:

  • Spindle Motor (เปรียบเสมือน “หัวใจ”): ทำหน้าที่สูบฉีดให้ระบบมีชีวิต ด้วยการหมุนแผ่นดิสก์ด้วยความเร็วสูงลิ่ว ตั้งแต่ 5,400 ไปจนถึง 15,000 รอบต่อนาที (RPM) มอเตอร์นี้เป็นแบบ Brushless DC ที่ควบคุมความเร็วได้อย่างแม่นยำ ปัจจุบันนิยมใช้ตลับลูกปืนแบบของไหล (Fluid Dynamic Bearing - FDB) เพื่อลดแรงสั่นสะเทือนและเสียงรบกวน
  • Platter หรือ Media (เปรียบเสมือน “สมองส่วนความจำ”): นี่คือแผ่นดิสก์ที่เป็นโครงสร้างหลัก (Substrate) ทำจากอะลูมิเนียมหรือแก้ว และถูกเคลือบด้วยสารแม่เหล็กบางเฉียบระดับนาโนเมตร (เช่น โคบอลต์-โครเมียม-แทนทาลัม) แผ่นนี้จะเก็บข้อมูลในรูปของขั้วแม่เหล็กที่เรียงตัวเป็นวงกลมซ้อนกันหลายแสนวงที่เรียกว่า Tracks
  • Read/Write Head (เปรียบเสมือน “ดวงตาและปาก”): หัวอ่านและเขียนข้อมูลมีขนาดเล็กจิ๋ว ติดตั้งอยู่บน Slider ที่ออกแบบมาตามหลักอากาศพลศาสตร์ (Aerodynamics) ทำให้มัน “บิน (Fly)” อยู่เหนือแผ่นดิสก์ที่กำลังหมุนด้วยระยะห่างเพียงแค่ 10-15 นาโนเมตร (Fly Height) หัวเขียนมักจะเป็นแบบขดลวดเหนี่ยวนำ (Thin Film Inductive) ส่วนหัวอ่านจะเป็นเทคโนโลยีความต้านทานแม่เหล็ก (MR/GMR/TMR) ที่ไวต่อสัญญาณแม่เหล็กมากๆ
  • Actuator Arm & VCM (เปรียบเสมือน “แขนและกล้ามเนื้อ”): กล้ามเนื้อที่เหวี่ยงแขนหัวอ่านให้ไปอยู่ในตำแหน่งที่ถูกต้องคือ Voice Coil Motor (VCM) ซึ่งทำงานด้วยหลักการแรงลอเรนตซ์ (Lorentz force) ในดิสก์ความจุสูงๆ จะมีการใช้ระบบ Triple-Stage Actuator (TSA) ที่เปรียบเหมือนมี “หัวไหล่ (VCM), ข้อศอก (Milliactuator), และข้อมือ (Microactuator)” ทำงานประสานกันเพื่อขยับดวงตา (Head) ไปมองข้อมูลระดับนาโนได้อย่างแม่นยำสุดๆ

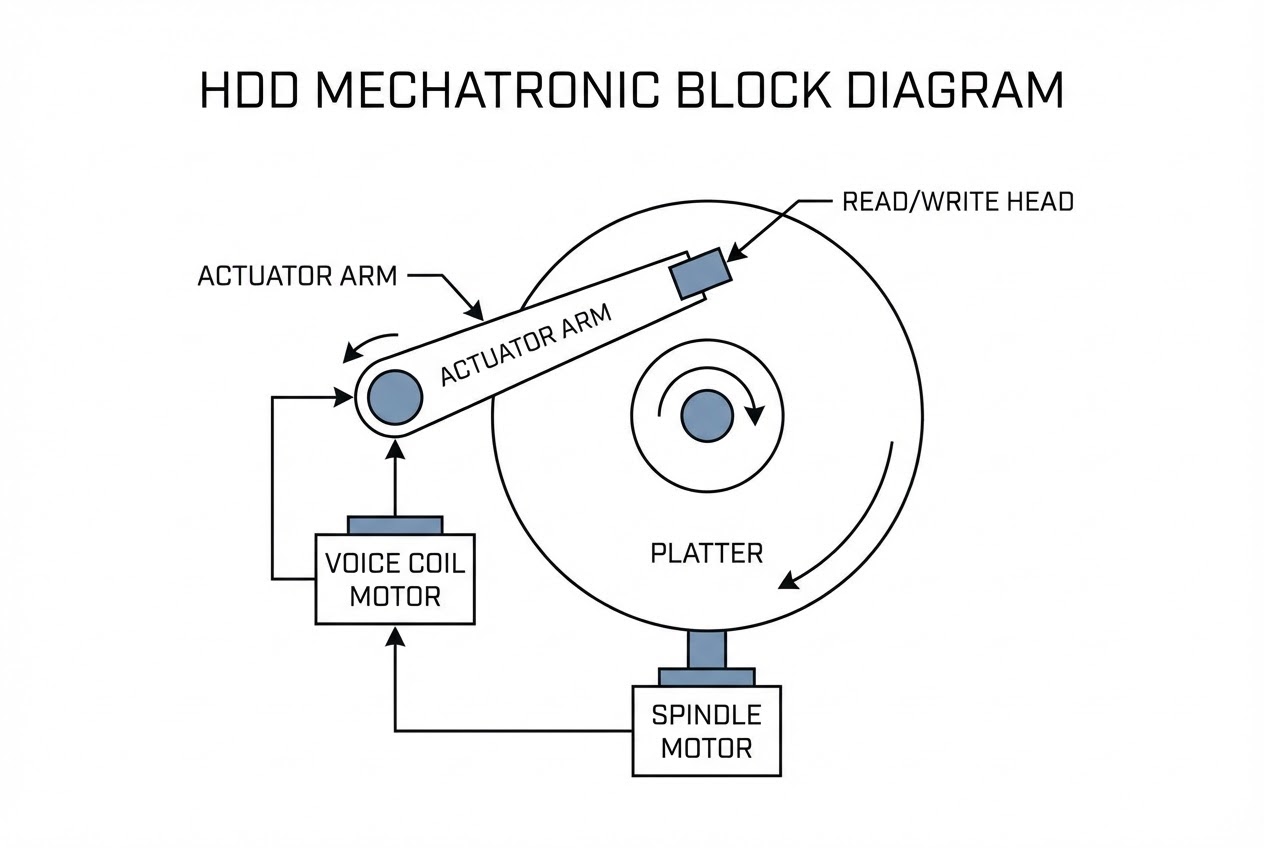

รูปประกอบ

4. 🧮 ร่ายมนต์สมการและลอจิกการทำงาน (The Math & Logic)

ทีนี้เรามาดูความเป็นวิศวกรกันบ้าง การที่ “แขน (Actuator Arm)” จะเหวี่ยง “ดวงตา (Head)” ไปยังแทร็กเป้าหมาย (Track Seeking) ในเวลาเสี้ยววินาที (Millisecond) เราต้องใช้กฎการเคลื่อนที่ข้อที่ 2 ของนิวตันสำหรับการหมุน (Newton’s second law for rotation) มาอธิบายลอจิกของมอเตอร์ VCM ครับ:

$$ \ddot{\theta}(t) = \frac{K_t}{J} I(t) $$

  • $ \ddot{\theta}(t) $ คือ ความเร่งเชิงมุม (Angular acceleration) ของแขนหัวอ่าน
  • $ K_t $ คือ ค่าคงที่แรงบิดของมอเตอร์ (Torque constant) ซึ่งได้จากความแรงของแม่เหล็กถาวร (Neodymium magnets) และจำนวนขดลวด
  • $ J $ คือ โมเมนต์ความเฉื่อย (Moment of inertia) ของแขนทั้งหมดรวมกัน
  • $ I(t) $ คือ กระแสไฟฟ้า (Current) ที่ป้อนเข้าไปในขดลวด VCM

อธิบายภาษาคน: ถ้าน้องอยากให้ฮาร์ดดิสก์ทำงานเร็ว (มีความเร่ง $\ddot{\theta}(t)$ สูงๆ) น้องก็ต้องอัดกระแสไฟฟ้า $I(t)$ เข้าไปเยอะๆ หรือไม่ก็ต้องออกแบบให้แขนหัวอ่านเบาที่สุดเพื่อลดค่าความเฉื่อย $J$ ลง นั่นเป็นเหตุผลว่าทำไมแขนหัวอ่านถึงต้องมีรูเจาะทะลุตรงกลางและใช้วัสดุที่เบาแต่แข็งแรง เพื่อให้มันขยับ ซ้าย-ขวา ปรื๊ดปร๊าด ได้ทันใจนั่นเองครับ!

5. 🛡️ เคล็ดลับคนหน้างาน (Factory Floor Pro-Tips)

พี่ขอเตือนเลยนะ ถ้าน้องต้องทำงานหน้าไลน์ผลิต สิ่งที่น่ากลัวที่สุดคือ “ฝุ่น (Contamination)”

จำระยะบินของหัวอ่าน (Flying Height) ที่พี่บอกว่ามันบินอยู่ห่างจากแผ่นดิสก์แค่ 10-15 นาโนเมตร ได้ไหมครับ? ฝุ่นละอองทั่วไป หรือแม้แต่ควันบุหรี่ มีขนาดใหญ่ถึง 10,000 นาโนเมตร! ลองจินตนาการดูว่า ถ้าหัวอ่านคือ “เครื่องบินโบอิ้ง 747” ที่กำลังบินด้วยความเร็วสูงปรี๊ด โดยห่างจากพื้นถนนแค่เสี้ยวมิลลิเมตร ฝุ่นเม็ดเดียวก็เปรียบเสมือน “ก้อนหินภูเขาไฟ” ที่ขวางรันเวย์อยู่

Pro-Tip: ถ้าระบบจัดการ Cleanroom พลาด มีฝุ่นหลุดเข้าไปใน Head-Disk Assembly (HDA) หรือมีคนทำฮาร์ดดิสก์หล่นจนเกิดแรงกระแทก (Shock) หัวอ่านจะตกลงมากระแทกกับแผ่นดิสก์ที่หมุนอยู่ ทำให้เกิดอาการที่หน้างานเรียกว่า Head Crash แผ่นดิสก์จะเป็นรอยขูดขีด (Scratch) ข้อมูลพังพินาศ และหัวอ่านก็กลับบ้านเก่าทันที! ดังนั้นตอนประกอบไดรฟ์ ห้ามจาม ห้ามไอ และห้ามทำร่วงเด็ดขาด!

6. 🏁 บทสรุป (To be continued…)

เป็นยังไงครับน้องๆ วันนี้เราได้ผ่าร่างฮาร์ดดิสก์และรู้จักหน้าที่ของอวัยวะชิ้นหลักๆ กันครบถ้วนแล้ว ไม่ว่าจะเป็น หัวใจ (Spindle Motor), สมองส่วนความจำ (Platter), แขน (Actuator), และดวงตา (Read/Write Head) ที่ต้องทำงานประสานกันอย่างแม่นยำภายใต้สภาวะระดับนาโน

แต่คำถามคือ… แล้วไอ้เจ้าดวงตากับสมอง มัน “คุยกัน” ได้ยังไง? ข้อมูลไฟล์รูปถ่าย หรือไฟล์เกมระดับกิกะไบต์ มันถูกแปลงไปเป็นสัญญาณแม่เหล็กฝังลงบนแผ่นเหล็กได้อย่างไร? ในตอนหน้า พี่จะพาน้องๆ ดำดิ่งลงไปในวิชา “Magnetic Recording” เตรียมตัวปวดหัวกับฟิสิกส์แม่เหล็กแบบจัดเต็มได้เลยครับ! แล้วพบกัน!
