1. 🎯 ตอนที่ 4: เคล็ดลับการบินของหัวอ่าน (Air Bearing Surface) บินอย่างไรไม่ให้ชนในระยะระดับนาโน

2. 📖 เปิดฉาก (The Hook)

สวัสดีน้องๆ วิศวกรจบใหม่ทุกคน! กลับมาพบกันอีกครั้งในซีรีส์ เจาะลึกวิศวกรรมเบื้องหลังอุตสาหกรรมฮาร์ดดิสก์ไดรฟ์

จากตอนที่แล้วที่เราได้รู้ว่าแผ่นจานแม่เหล็ก (Platter) ต้องมีความเรียบเนียนระดับสุดยอด วันนี้พี่จะพาน้องๆ มาไขความลับที่หลายคนสงสัยมาตลอดว่า “หัวอ่านฮาร์ดดิสก์มันอ่านข้อมูลได้ยังไงโดยที่ไม่ได้แตะโดนแผ่นดิสก์เลย?”

ถ้าน้องๆ ลองนึกภาพการเอาเข็มไปขูดบนแผ่นเสียง นั่นคือการอ่านข้อมูลแบบสัมผัส (Contact) ซึ่งจะทำให้เกิดการสึกหรอ แต่ในฮาร์ดดิสก์ไดรฟ์ (HDD) ที่แผ่นดิสก์หมุนด้วยความเร็วระดับ 7,200 ถึง 15,000 รอบต่อนาที (RPM) ถ้าหัวอ่านไปสัมผัสกับแผ่นดิสก์ตรงๆ รับรองว่าเกิดหายนะที่เรียกว่า “Head Crash” ข้อมูลกระจุยแน่นอน! ดังนั้น วิศวกรยุคก่อนจึงได้นำหลักการทางอากาศพลศาสตร์ (Aerodynamics) มาประยุกต์ใช้เพื่อสร้าง “เบาะอากาศ” ล่องหน ที่ทำให้หัวอ่านสามารถลอยตัว หรือ “บิน (Fly)” อยู่เหนือแผ่นดิสก์ได้อย่างน่าอัศจรรย์ เราเรียกเทคโนโลยีนี้ว่า Air Bearing Surface (ABS) ครับ!

3. 🧠 แก่นวิชาวิศวกรรม (Core Concepts)

การที่จะทำให้หัวอ่านขนาดจิ๋วบินอยู่เหนือแผ่นดิสก์ได้นั้น ต้องอาศัยการออกแบบโครงสร้างทางกลที่ละเอียดอ่อนมากๆ โดยมีองค์ประกอบหลักดังนี้:

  • หลักการสร้างเบาะอากาศ (Aerodynamic Lift): เมื่อแผ่นจานแม่เหล็ก (Platter) หมุนด้วยความเร็วสูง มันจะลากเอาอากาศที่อยู่เหนือแผ่นให้หมุนตามไปด้วย (Airflow) วิศวกรจึงออกแบบฐานของหัวอ่านที่เรียกว่า Slider ให้มีรูปทรงคล้ายกับท้องเรือหรือปีกเครื่องบิน (Air Bearing Surface) เมื่อกระแสลมความเร็วสูงวิ่งเข้ามาปะทะกับร่องและสเต็ปใต้ Slider จะเกิดแรงดันอากาศมหาศาลที่พยุงให้หัวอ่านลอยตัวขึ้นมา (Lift Force)
  • การรักษาสมดุล (Force Balance): ถ้ามีแต่แรงยก หัวอ่านก็คงจะปลิวหลุดออกไป ดังนั้นเราจึงต้องมีแขนจับยึดที่เรียกว่า Suspension หรือ Flexure ซึ่งทำจากแผ่นสแตนเลสสปริงบางๆ คอยออกแรงกดลงมา (Load Force หรือ Gramload) เพื่อต้านแรงยกของอากาศ
  • ระยะบินระดับนาโน (Flying Height): เมื่อแรงยกและแรงกดสมดุลกัน หัวอ่านจะบินอยู่ในระยะที่เสถียรสุดๆ เรียกว่า Fly Height หรือ Head Gap ซึ่งในไดรฟ์รุ่นปัจจุบัน ระยะนี้อยู่ต่ำกว่า 10 นาโนเมตร (nm) ไปจนถึงระดับ 1-5 นาโนเมตร!

ลองเปรียบเทียบให้เห็นภาพ: เส้นผมมนุษย์เรามีความหนาประมาณ 2,000 ไมโครนิ้ว หรือราวๆ 50,000 นาโนเมตร ในขณะที่หัวอ่านบินอยู่ห่างจากแผ่นดิสก์แค่ 5-15 นาโนเมตร! นั่นแปลว่าระยะบินนี้ “บางกว่าเส้นผมมนุษย์เป็นพันๆ เท่า” สมาคมอุตสาหกรรม HDD (IDEMA) เปรียบเทียบไว้ว่า มันเหมือนกับการที่เราขับเครื่องบินโบอิ้ง 747 ด้วยความเร็วเต็มพิกัด โดยให้บินเรียบไปกับพื้นถนนและมีระยะห่างจากพื้นดินแค่ความหนาของกระดาษ 1 แผ่นเท่านั้น!

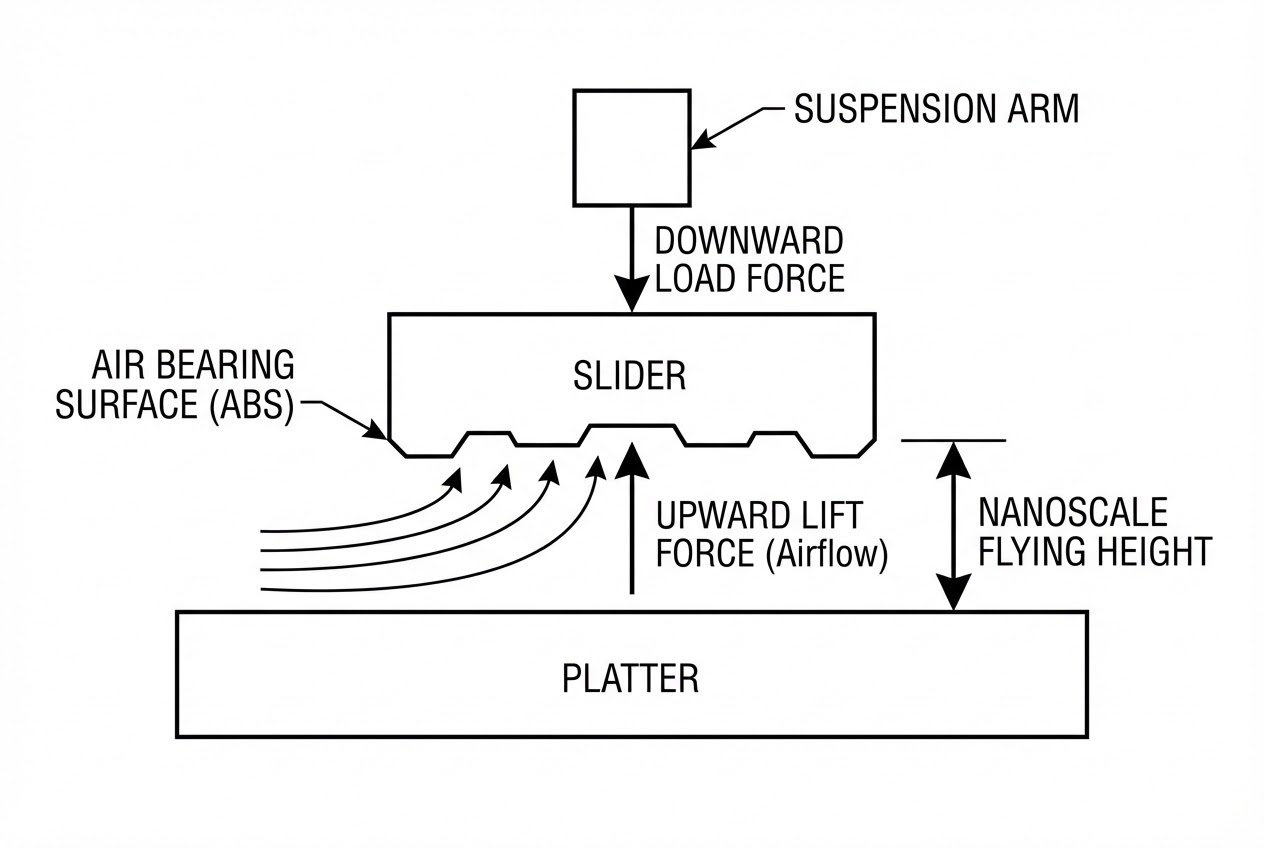

รูปประกอบ

4. 🧮 ร่ายมนต์สมการและลอจิกการทำงาน (The Math & Logic)

คำถามที่วิศวกรจบใหม่อย่างน้องๆ ต้องสงสัยคือ “แล้วทำไมเราต้องพยายามบังคับให้มันบินต่ำขนาดนั้นด้วย บินสูงๆ หน่อยจะได้ปลอดภัยไม่ดีกว่าเหรอ?”

คำตอบอยู่ในกฎฟิสิกส์ของการบันทึกข้อมูลแม่เหล็กที่เรียกว่า Wallace Spacing Loss ครับ สมการคณิตศาสตร์ด้านล่างนี้คือเหตุผลที่วิศวกรทั่วโลกต้องต่อสู้กับการออกแบบ ABS:

$$ Loss (dB) = 54.6 \left( \frac{d}{\lambda} \right) $$

  • $Loss (dB)$ คือ การสูญเสียความแรงของสัญญาณที่อ่านได้ (Signal Attenuation) มีหน่วยเป็นเดซิเบล
  • $d$ คือ ระยะห่างระหว่างหัวอ่านกับแผ่นดิสก์ (Magnetic Spacing / Fly Height)
  • $\lambda$ คือ ความยาวคลื่นของสัญญาณแม่เหล็กที่บันทึกไว้ (Recorded Wavelength)

อธิบายภาษาคนสไตล์รุ่นพี่: สมการนี้บอกเราว่า เมื่อระยะห่าง $d$ เพิ่มขึ้นแค่เพียงนิดเดียว สัญญาณแม่เหล็กจะอ่อนแรงลงแบบทวีคูณ (Exponential decay) ถ้าน้องอยากให้ฮาร์ดดิสก์มีความจุสูงๆ น้องต้องเขียนข้อมูลให้ชิดกันมากๆ (ทำให้ค่า $\lambda$ เล็กลง) และเมื่อ $\lambda$ เล็กลง ถ้าน้องไม่ยอมลดระยะบิน $d$ ลงตามไปด้วย สัญญาณ Loss จะพุ่งปรี๊ดจนหัวอ่านไม่สามารถแยกแยะสัญญาณ 0 หรือ 1 ได้เลย นี่คือไฟลท์บังคับที่ทำให้เราต้องออกแบบโครงสร้าง Slider ให้บินต่ำระดับเสี้ยวนิวเคลียสของฝุ่นนั่นเองครับ!

นอกจากนี้ ในภาวะสมดุลของการบิน สมการแรงทางกลจะต้องเป็นจริงเสมอ: $$ F_{lift}(v, h) = F_{load} $$ (แรงยกทางอากาศพลศาสตร์ที่แปรผันตามความเร็วลม $v$ และระยะบิน $h$ ต้องเท่ากับแรงกดจากสปริง Suspension เสมอ เพื่อให้ระยะบินคงที่)

5. 🛡️ เคล็ดลับคนหน้างาน (Factory Floor Pro-Tips)

ถ้าน้องๆ ได้เข้าไปทำงานในส่วนของการออกแบบ Slider หรือคุมกระบวนการประกอบ HDA (Head-Disk Assembly) พี่มีเคล็ดลับหน้างานมาฝาก 2 เรื่องครับ

  1. ฝุ่นคือศัตรูหมายเลขหนึ่ง: อย่างที่พี่บอกว่าระยะบินมันต่ำกว่า 10 นาโนเมตร ฝุ่นละออง ควันบุหรี่ หรือแม้แต่รอยนิ้วมือ มีขนาดใหญ่กว่าระยะบินเป็นพันๆ เท่า! ถ้าระบบกรองอากาศใน Cleanroom มีปัญหา หรือมีอนุภาคหลุดรอดเข้าไปในไดรฟ์ เมื่อหัวอ่านพุ่งชนอนุภาคเหล่านี้ด้วยความเร็วสูง มันจะเกิดปรากฏการณ์ Head Crash หัวอ่านจะขูดแผ่นดิสก์พังพินาศทันที (พังแบบกู่ไม่กลับด้วยนะ)
  2. อาวุธลับ TFC (Thermal Fly-height Control): ในไดรฟ์ยุคใหม่ที่ความจุเกิน 1 Terabyte แค่รูปร่างของ ABS อย่างเดียวไม่สามารถกดระยะให้ต่ำระดับ 1-2 นาโนเมตรได้อย่างเสถียร วิศวกรจึงฝัง “ขดลวดความร้อน (Heater)” ขนาดจิ๋วไว้ใน Slider เมื่อเราจ่ายกระแสไฟฟ้าเข้าไป ความร้อนจะทำให้เนื้อวัสดุบริเวณหัวอ่านขยายตัวและ “ปูด” ยื่นลงไปใกล้แผ่นดิสก์มากขึ้น (Thermal Protrusion) เป็นเทคนิคการปรับระยะบินแบบ Active ที่ฉลาดและล้ำลึกมากๆ ที่หน้างานเราต้องคอยจูนกระแส TFC ตัวนี้ให้ดี เพื่อไม่ให้มันปูดจนไปขูดกับแผ่นดิสก์ครับ!

6. 🏁 บทสรุป (To be continued…)

เป็นยังไงบ้างครับน้องๆ พอจะเห็นภาพความมหัศจรรย์ของ “การบิน” ของหัวอ่านเหนือแผ่นดิสก์กันแล้วใช่ไหม? ศาสตร์ของการออกแบบ Air Bearing Surface คือการผสานกันอย่างลงตัวระหว่างพลศาสตร์ของไหล (Fluid Dynamics) วัสดุศาสตร์ และวิศวกรรมการควบคุม ที่ทำให้เกิดปาฏิหาริย์ในการจัดเก็บข้อมูลของมวลมนุษยชาติ

เมื่อหัวอ่านบินได้อย่างเสถียรแล้ว งานชิ้นต่อไปที่ยากไม่แพ้กันก็คือ… “ทำอย่างไรให้หัวอ่านวิ่งตามรอยแทร็กข้อมูลที่เล็กกว่าแบคทีเรีย โดยไม่หลุดเลน?” ในตอนหน้า พี่จะพาน้องๆ ไปเจาะลึกวิชาปราบเซียน นั่นคือระบบ “Servo Track Following” เตรียมตัวเปิดตำรา Control Systems กันให้พร้อม แล้วพบกันครับ!
