1. 🎯 ตอนที่ 3: Feedback Control: หัวใจหลักของระบบอัตโนมัติ

2. 📖 เปิดฉาก (The Hook)

สวัสดีครับชาววิศวกรและนักพัฒนาทุกท่าน! กลับมาพบกับซีรีส์ เจาะลึกวิศวกรรมระบบควบคุม (Control Systems) จาก 101 ถึง Advance กับผมอีกครั้งครับ

ในตอนที่แล้ว เราพูดถึงความต่างระหว่างระบบเปิด (Open-loop) และระบบปิด (Closed-loop) กันไปแล้ว ลองจินตนาการดูนะครับว่า สมมติคุณกำลังขับรถและต้องการรักษาความเร็วไว้ที่ 100 km/h (ระบบ Cruise Control) ถ้าคุณใช้วิธีเหยียบคันเร่งค้างไว้ที่ตำแหน่งเดิมตลอด (Open-loop) เวลาขับขึ้นเขารถก็จะความเร็วตก และเวลาลงเขารถก็จะพุ่งเร็วเกินไป ท้ายที่สุดระบบก็พังไม่เป็นท่า เพราะมัน “ตาบอด” ต่อสภาพแวดล้อมภายนอก

แล้วเราจะทำให้เครื่องจักร “ลืมตา” และมองเห็นโลกความจริงได้อย่างไร? คำตอบคือการใช้สิ่งที่เรียกว่า “การป้อนกลับ (Feedback)” ครับ ในตอนนี้เราจะมาผ่าสมองของ Closed-loop กันว่า เครื่องจักรอ่านค่าจากเซ็นเซอร์มาตีความอย่างไร และคำศัพท์หน้าตางงๆ อย่าง SP, PV หรือ Error มันคืออะไรกันแน่!

3. 🧠 แก่นวิชา (Core Concepts)

ในโลกของวิศวกรรมควบคุม (Control Systems Engineering) หัวใจของการทำ Feedback Control คือการรับรู้สถานะปัจจุบันแล้วนำมาเปรียบเทียบกับเป้าหมาย ซึ่งเรามีคำศัพท์เทคนิค 3 คำที่วิศวกรควบคุมทุกคน “ต้อง” ท่องให้ขึ้นใจครับ:

  • Setpoint (SP) - “จุดหมายที่เราใฝ่ฝัน”: คือค่าเป้าหมาย (Desired Value หรือ Reference Input) ที่ผู้ใช้งานหรือระบบระดับสูงกว่าป้อนเข้ามาตั้งไว้ เช่น ตั้งอุณหภูมิแอร์ไว้ที่ 25°C หรือตั้งความเร็วรถ Cruise Control ไว้ที่ 100 km/h ค่านี้คือจุดที่เราอยากให้ระบบวิ่งไปให้ถึง
  • Process Variable (PV) - “ความเป็นจริงที่เผชิญ”: คือค่าสถานะจริงของกระบวนการที่ถูกวัดได้จากเซ็นเซอร์ (Measured Output) ในขณะนั้น เช่น อุณหภูมิห้องตอนนี้อยู่ที่ 28°C หรือความเร็วรถตอนนี้อยู่ที่ 90 km/h (เซ็นเซอร์บางครั้งอาจมีสัญญาณรบกวนปนมาด้วย)
  • Error ($e$) - “ช่องว่างระหว่างความฝันกับความจริง”: เมื่อเรานำ SP มาหักล้างกับ PV เราจะได้ “ค่าความผิดพลาด (Error)” ซึ่งเป็นตัวชี้วัดว่าระบบของเราอยู่ห่างจากเป้าหมายแค่ไหน ยิ่ง Error มาก ระบบก็ต้องยิ่งออกแรงมาก ยิ่ง Error เข้าใกล้ศูนย์ ระบบก็เริ่มผ่อนแรงลง

กระบวนการทำงาน (The Feedback Loop): เซ็นเซอร์จะวัดค่า PV แล้วป้อนกลับ (Feedback) มายังจุดเปรียบเทียบ (Summing Junction) เพื่อลบออกจาก SP กลายเป็นค่า Error จากนั้นตัวควบคุม (Controller) จะนำค่า Error นี้ไปคำนวณเพื่อสั่งงานวาล์ว มอเตอร์ หรือฮีตเตอร์ (Actuator) ต่อไปให้ทำงานชดเชยส่วนที่ขาดหายครับ

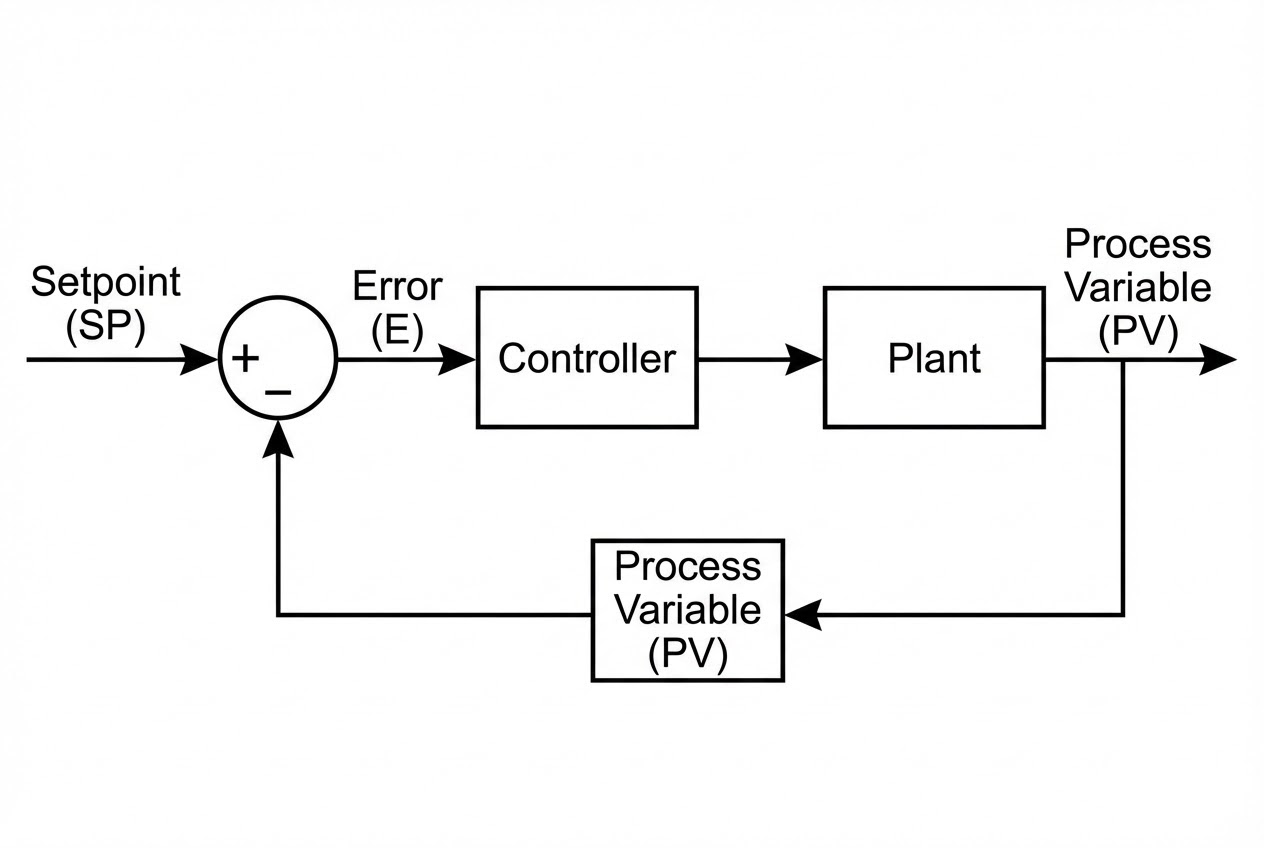

บล็อกไดอะแกรมแสดง SP, PV และ Error

4. 🧮 ร่ายมนต์สมการและโค้ดควบคุม (The Math & Implementation)

ในทางคณิตศาสตร์ เราสามารถอธิบายสมการของการหาค่าความผิดพลาดได้ง่ายๆ ในโดเมนของเวลา (Time Domain) ดังนี้ครับ: $$ e(t) = SP - PV(t) $$

แต่ถ้าเรามองในมุมมองของโดเมนความถี่ (Frequency Domain) ผ่านการแปลงลาปลาซ (Laplace Transform) เพื่อใช้วิเคราะห์ Transfer Function เราจะเขียนสมการของ Actuating Error Signal ได้เป็น: $$ E(s) = R(s) - C(s)H(s) $$ โดยที่:

  • $R(s)$ คือ Reference Input หรือ Setpoint
  • $C(s)$ คือ Controlled Output ของระบบ
  • $H(s)$ คือ Transfer Function ของเซ็นเซอร์ในสายป้อนกลับ (Feedback path)

ตัวอย่างโค้ด (C/C++) บน Microcontroller: เวลาเรานำทฤษฎีนี้มาเขียนโปรแกรมลงในระบบสมองกลฝังตัว (Embedded Systems) อย่าง STM32 หรือ Arduino โค้ดพื้นฐานของจุดเปรียบเทียบ (Summing Junction) จะหน้าตาประมาณนี้ครับ:

// ตัวแปรในระบบ (Global Variables)
float SP = 100.0;     // Setpoint: ความเร็วเป้าหมาย (km/h)
float PV = 0.0;       // Process Variable: ความเร็วที่วัดได้จริง
float Error = 0.0;    // Error: ความผิดพลาด

void Feedback_Control_Loop() {
    while(1) {
        // 1. อ่านค่าจากเซ็นเซอร์ (อ่านค่า PV)
        PV = Read_Speed_Sensor();

        // 2. คำนวณหาค่าความผิดพลาด (Calculate Error)
        Error = SP - PV;  // e(t) = SP - PV(t)

        // 3. นำ Error ไปเข้าสมการของ Controller (เช่น P-Controller พื้นฐาน)
        // ถ้า Error เป็นบวก (รถช้าไป) -> เหยียบคันเร่งเพิ่ม
        // ถ้า Error เป็นลบ (รถเร็วไป) -> ถอนคันเร่ง หรือแตะเบรก
        float Control_Output = Kp * Error;

        // 4. สั่งงาน Actuator (ส่งสัญญาณไปควบคุมคันเร่ง)
        Drive_Throttle(Control_Output);

        // 5. หน่วงเวลา (Sampling Time)
        Wait_Timer_Interrupt(dt);
    }
}

5. 🛡️ เคล็ดลับจากคัมภีร์ลับ (Under the Hood / Pro-Tips)

ในโลกอุดมคติสมการ $e(t) = SP - PV(t)$ ดูเหมือนจะสมบูรณ์แบบ แต่ในโลกความจริง (Physical World) วิศวกรควบคุมต้องรับมือกับ “ปีศาจร้าย” สองตัวที่มักจะแฝงมาในสาย Feedback เสมอครับ:

  1. Measurement Noise (สัญญาณรบกวนของเซ็นเซอร์): ค่า PV ที่เราอ่านได้ มักจะไม่ได้มาเดี่ยวๆ แต่มันบวก Noise $n(t)$ ของวงจรไฟฟ้าหรือสภาพแวดล้อมมาด้วย สมการจริงๆ คือ $e(t) = SP - (PV(t) + n(t))$ หากคุณไม่ทำ Digital Filter (เช่น Low-pass filter) กรองค่า PV เสียก่อน ตัว Controller ของคุณจะสั่งให้มอเตอร์หรือวาล์วกระตุกรัวๆ (Jitter) ตาม Noise ทำให้ Actuator พังก่อนวัยอันควรครับ
  2. Steady-state Error (Offset): ถ้าระบบของคุณอาศัยแค่การคูณ Error ดิบๆ (Proportional Control เท่านั้น) เพื่อนำไปสั่งงาน เมื่อ PV ขยับเข้าใกล้ SP มากขึ้น ค่า Error จะเล็กลงเรื่อยๆ จนกระทั่งแรงสั่งงานไม่พอที่จะชนะแรงเสียดทาน (Friction) ของเครื่องจักร ทำให้ระบบหยุดก่อนที่จะถึงเป้าหมาย เกิดเป็นสิ่งที่เรียกว่า “ออฟเซ็ต (Offset)” ซึ่งเราต้องใช้เทคนิคการป้อนกลับแบบรวมค่า (Integral) เข้ามาช่วยแก้นั่นเอง

6. 🏁 บทสรุป (To be continued…)

การนำค่า PV จากเซ็นเซอร์มาเปรียบเทียบกับ SP เพื่อหา Error คือกลไกสำคัญที่ทำให้ Closed-loop Control มีชีวิตและตระหนักรู้ถึงสิ่งที่เกิดขึ้นรอบตัว ช่วยให้ระบบอัตโนมัติต้านทานต่อสิ่งรบกวนภายนอก (Disturbances) ได้อย่างดีเยี่ยม

แต่คำถามต่อไปก็คือ… “เมื่อเราได้ค่า Error มาแล้ว เราจะเอามันไปทำอะไรต่อ?” ถ้าเราแค่คูณด้วยค่าคงที่ดื้อๆ เครื่องจักรของเราอาจจะทำงานพุ่งเกินเป้า (Overshoot) หรือแกว่งไปมา (Hunting) ไม่ยอมหยุด ในตอนต่อไป เราจะมาทำความรู้จักกับพระเอกของวงการอุตสาหกรรม นั่นคือ “PID Controller” ที่จะมาช่วยจัดการค่า Error อย่างชาญฉลาด รอติดตามกันนะครับ!
