1. 🎯 ตอนที่ 24: Odometry หุ่นยนต์รู้ได้อย่างไรว่าตัวเองอยู่ที่ไหน?

สวัสดีครับน้องๆ วิศวกรหุ่นยนต์ทุกคน! ในตอนก่อนๆ เราได้เรียนรู้วิธีการส่งคำสั่งความเร็ว (Twist) ให้ล้อหุ่นยนต์หมุนตามสมการ Kinematics กันไปแล้ว

แต่การที่หุ่นยนต์จะเดินไปถึงเป้าหมายได้ มันต้องตอบคำถามปรัชญาสุดคลาสสิกให้ได้ก่อนครับว่า… “ตอนนี้ฉันอยู่ที่ไหน?” ถ้าหุ่นยนต์ไม่รู้ตำแหน่งปัจจุบันของตัวเอง ระบบนำทาง (Navigation) ก็ไม่สามารถคำนวณเส้นทางต่อไปได้เลย! วันนี้พี่จะพาไปเจาะลึกศาสตร์แห่งการนับก้าวเดินที่เรียกว่า Odometry และกระชากหน้ากากผู้ร้ายที่ทำให้หุ่นยนต์ของเราเดินหลงทิศ (Drift) เตรียมตัวให้พร้อมครับ!

2. 📖 เปิดฉาก (The Hook)

สมัยที่พี่ทำหุ่นยนต์ตัวแรก พี่เขียนโค้ดสั่งให้มัน “เดินหน้าตรงไป 10 เมตร” พอรันปุ๊บ หุ่นยนต์ก็เดินหน้าไปอย่างมั่นใจครับ… แต่มันดันไปหยุดอยู่ที่ระยะ 9.9 เมตร แถมยังเป๋ออกไปทางซ้ายอีกเกือบ 1 เมตร! ทั้งๆ ที่โค้ดก็เขียนถูก ล้อก็หมุนด้วยความเร็วเท่ากันเป๊ะ ทำไมมันถึงไม่ตรงล่ะ?

ในโลกความเป็นจริง หุ่นยนต์ของเราเปรียบเสมือนคนที่ “ถูกปิดตา” ครับ การที่มันจะรู้ว่าตัวเองเดินมาไกลแค่ไหน มันทำได้แค่การ “นับก้าว” ของตัวเอง (Dead Reckoning) ปัญหาคือล้อหุ่นยนต์อาจจะลื่น (Slip) ยางอาจจะแบนไม่เท่ากัน หรือพื้นอาจจะขรุขระ ทำให้ก้าวที่มันนับได้ ไม่เท่ากับระยะทางที่มันเดินไปจริงๆ! กระบวนการเอาข้อมูลจากเซ็นเซอร์ภายในร่างกายตัวเองมาคำนวณหาตำแหน่งนี้ เราเรียกว่าการทำ Odometry ครับ ซึ่งเป็นพื้นฐานที่สำคัญที่สุดก่อนที่เราจะไปทำแผนที่ขั้นสูงกัน

3. 🧠 แก่นวิชา (Core Concepts)

ระบบ Odometry จะถูกคำนวณและส่งออกไปใน ROS 2 ผ่าน Topic มาตรฐานที่ชื่อว่า /odom (ชนิดข้อความ nav_msgs/Odometry) โดยอาศัยข้อมูลจาก 2 เซ็นเซอร์หลัก:

  • Wheel Encoders (การนับก้าวจากล้อ): ที่มอเตอร์ของหุ่นยนต์จะมีเซ็นเซอร์ที่เรียกว่า Encoder คอยนับ “Tick” หรือจำนวนพัลส์เวลาที่เพลามอเตอร์หมุน เมื่อเรารู้ว่าล้อมีรัศมี ($R$) เท่าไหร่ และ 1 รอบมีกี่ Tick เราก็จะคำนวณระยะทางที่ล้อแต่ละข้างกลิ้งไปได้ ($\Delta D_L, \Delta D_R$) จากนั้นเราจะนำมาเข้าสมการ Forward Kinematics เพื่อหาระยะที่หุ่นยนต์เคลื่อนที่ไปข้างหน้า ($\Delta s$) และมุมที่หุ่นยนต์หมุนเปลี่ยนไป ($\Delta \theta$)
  • ความคลาดเคลื่อนสะสม (Odometry Drift): การพึ่งพาแค่ Encoder มีจุดอ่อนร้ายแรงครับ เพราะมันคือการเอาตำแหน่งเก่ามาบวกกับก้าวใหม่ (Integration) ถ้าล้อเกิดการฟรีทิ้ง (Skidding) หุ่นยนต์จะคิดว่ามันเดินไปแล้ว แต่จริงๆ ยังอยู่กับที่! หรือถ้าล้อสองข้างเติมลมมาไม่เท่ากัน รัศมีล้อเพี้ยนไปแค่ 5 มิลลิเมตร เมื่อวิ่งไปสักพัก ค่า Error จะสะสม (Accumulate) จนหุ่นยนต์คิดว่าตัวเองอยู่คนละซอยเลยครับ!
  • Inertial Measurement Unit - IMU (หูชั้นในของหุ่นยนต์): เพื่อแก้ปัญหาล้อฟรี วิศวกรจึงต้องติดเซ็นเซอร์ IMU (ประกอบด้วย Accelerometer และ Gyroscope) เข้าไปช่วย IMU จะวัดความเร่งและอัตราการหมุน (Angular Velocity) ได้โดยตรงแบบไม่ต้องง้อล้อ โดยเฉพาะข้อมูลมุมหัน (Yaw/Heading) จาก Gyroscope นั้นมีประโยชน์มหาศาลในการช่วยลด Error การเลี้ยวของหุ่นยนต์ครับ

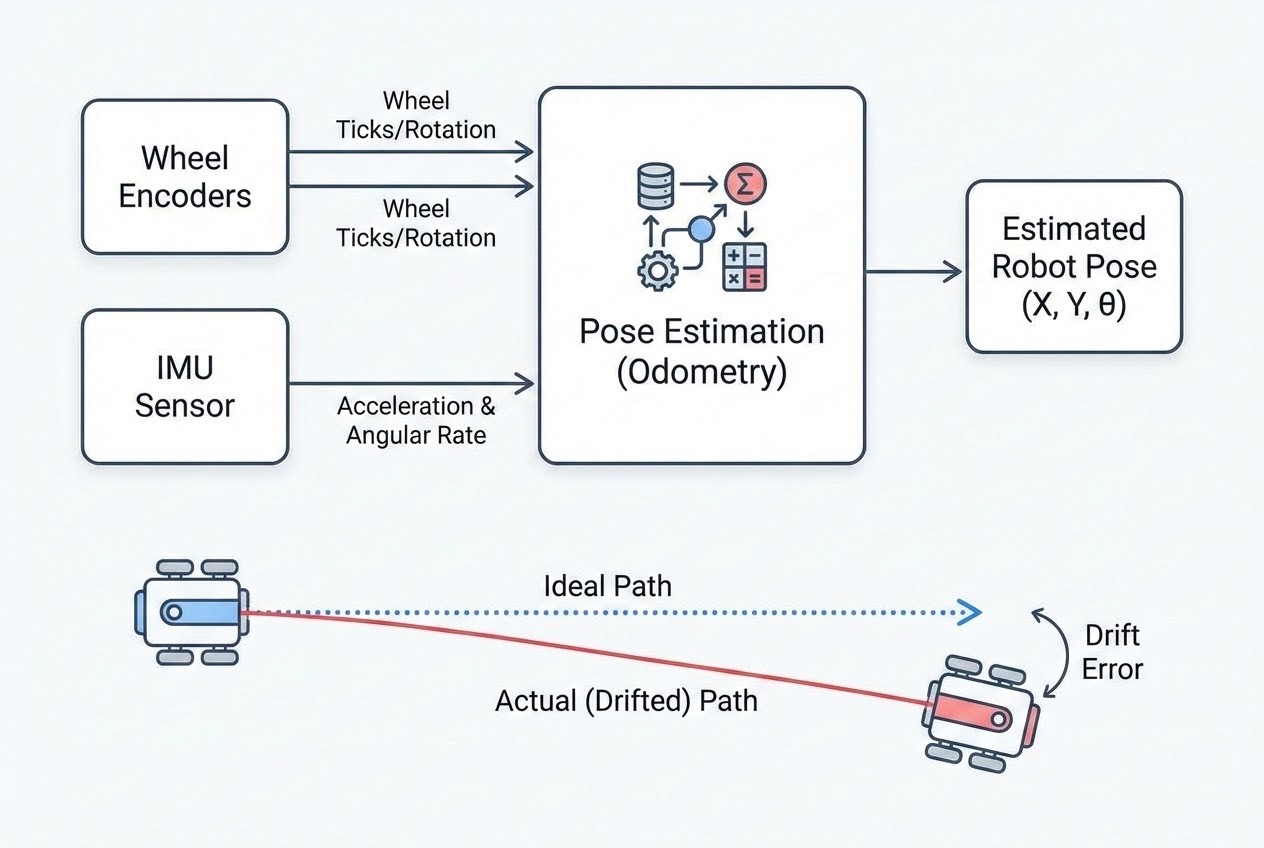

รูปประกอบ Odometry Calculation and Drift

4. 💻 ร่ายมนต์โค้ดและคำสั่ง (Show me the Code)

เรามาดูหัวใจของการคำนวณ Odometry จาก Wheel Encoders ด้วย Python กันครับ โค้ดนี้จะรับค่า Tick จากล้อซ้าย-ขวา มาอัปเดตพิกัด (X, Y, Theta) ของหุ่นยนต์:

โครงสร้างคลาสคำนวณ Odometry (wheel_odometry.py):

import math
import rclpy
from rclpy.node import Node
from nav_msgs.msg import Odometry
from geometry_msgs.msg import Quaternion

class WheelOdometry(Node):
    def __init__(self):
        super().__init__('wheel_odometry_node')

        # 1. กำหนดพารามิเตอร์ทางกายภาพของหุ่นยนต์
        self.wheel_radius = 0.05  # รัศมีล้อ (เมตร)
        self.wheel_separation = 0.3  # ระยะห่างระหว่างล้อซ้าย-ขวา (เมตร)
        self.ticks_per_rev = 2000  # จำนวน Tick ต่อการหมุน 1 รอบ

        # 2. ตัวแปรเก็บตำแหน่งปัจจุบันของหุ่นยนต์ (X, Y, Theta)
        self.x = 0.0
        self.y = 0.0
        self.theta = 0.0

        # 3. ตัวแปรเก็บค่า Tick เก่า
        self.prev_left_ticks = 0
        self.prev_right_ticks = 0

    # 4. ฟังก์ชันอัปเดต Odometry (เรียกใช้ทุกครั้งที่อ่านค่า Encoder ได้)
    def update_odometry(self, left_ticks, right_ticks):
        # คำนวณ Tick ที่เปลี่ยนไป
        delta_left = left_ticks - self.prev_left_ticks
        delta_right = right_ticks - self.prev_right_ticks

        # แปลง Tick เป็นระยะทาง (เมตร)
        distance_per_tick = (2 * math.pi * self.wheel_radius) / self.ticks_per_rev
        d_left = delta_left * distance_per_tick
        d_right = delta_right * distance_per_tick

        # คำนวณระยะทางรวมและมุมที่เปลี่ยนไป (Differential Drive Kinematics)
        d_center = (d_left + d_right) / 2.0
        delta_theta = (d_right - d_left) / self.wheel_separation

        # อัปเดตพิกัด X, Y (ใช้ Trigonometry แตกเวกเตอร์)
        self.x += d_center * math.cos(self.theta + (delta_theta / 2.0))
        self.y += d_center * math.sin(self.theta + (delta_theta / 2.0))
        self.theta += delta_theta

        # เซฟ Tick ไว้ใช้รอบหน้า
        self.prev_left_ticks = left_ticks
        self.prev_right_ticks = right_ticks

        return self.x, self.y, self.theta

# คำสั่ง Terminal สำหรับดูค่า Odometry ที่ถูก Publish ออกมา
# ros2 topic echo /odom

คอมเมนต์สไตล์รุ่นพี่: สังเกตบรรทัดอัปเดต self.x และ self.y ไหมครับ? เราบวก (delta_theta / 2.0) เข้าไปในมุมด้วย เพราะในความเป็นจริงหุ่นยนต์เคลื่อนที่เป็น “เส้นโค้ง (Arc)” ไม่ใช่เส้นตรง การทำแบบนี้ (Runge-Kutta integration) จะให้ความแม่นยำสูงกว่าการใช้มุม self.theta เดิมตรงๆ ครับ!

5. 🛡️ เคล็ดลับจากคัมภีร์ลับ (Under the Hood / Pro-Tips)

ในฐานะที่พี่สู้รบกับ Odometry Drift มาอย่างโชกโชน นี่คือข้อควรระวังขั้นสุดครับ:

  • Error มุม (Heading Error) คือหายนะ: สมมติว่าหุ่นยนต์คำนวณมุม (Theta) พลาดไปแค่ 0.1 เรเดียน (ประมาณ 5.7 องศา) ถ้าน้องสั่งให้มันวิ่งตรงไป 10 เมตร Error ในแกน X, Y จะบานปลายไปถึงเกือบ 1 เมตรเลยครับ! ดังนั้น การนำค่าจาก Gyroscope (IMU) ที่แม่นยำกว่ามา “ฟิวชัน (Fusion)” แทนที่การคำนวณมุมจากล้อ จึงเป็นเรื่องที่ “ต้องทำ” เสมอครับ!
  • คำสาปของ IMU Bias: ถึง IMU จะช่วยเรื่องมุมได้ดี แต่มันก็มีปัญหาของมันครับ นั่นคือ “Bias Offset” หรือค่าสัญญาณรบกวนที่ติดมาแม้เซ็นเซอร์จะวางอยู่นิ่งๆ ถ้าน้องเอาค่าความเร่ง (Acceleration) จาก IMU มาอินทิเกรตหาตำแหน่งตรงๆ โดยไม่ผ่านฟิลเตอร์ หุ่นยนต์ของน้องจะคิดว่าตัวเองกำลังลอยออกไปนอกโลกทั้งๆ ที่จอดอยู่เฉยๆ ครับ!
  • ใช้ EKF เข้ามาช่วย (Sensor Fusion): ใน ROS 2 เราจะไม่ปล่อยให้ Encoder หรือ IMU ทำงานเดี่ยวๆ ครับ แต่เราจะใช้แพ็กเกจอย่าง robot_localization ซึ่งเป็น Extended Kalman Filter (EKF) มาทำหน้าที่จับข้อมูลทั้งสองแหล่งมายำรวมกัน (Fuse) EKF จะรู้ว่าตอนไหนควรเชื่อล้อ (เช่น ตอนหุ่นยนต์วิ่งทางตรง) และตอนไหนควรเชื่อ IMU (เช่น ตอนหุ่นยนต์หมุนตัวหรือล้อฟรี) ทำให้เราได้ค่า /odom ที่เนียนกริบ!

6. 🏁 บทสรุป (To be continued…)

Odometry คือการที่หุ่นยนต์รับรู้การเคลื่อนที่ของตัวเองผ่านเซ็นเซอร์ภายใน (Proprioceptive sensors) อย่าง Wheel Encoders และ IMU ข้อมูลนี้มีความถี่สูงและตอบสนองไวมาก เหมาะสำหรับเอาไปใช้ทำ Feedback Control คุมมอเตอร์ครับ

แต่ข้อจำกัดคือ “มันไว้ใจระยะยาวไม่ได้ (Drift)”! เมื่อหุ่นยนต์วิ่งไปเรื่อยๆ โลกในหัวของมันกับโลกความเป็นจริงจะเริ่มบิดเบี้ยวออกจากกัน เพื่อที่จะรีเซ็ตค่า Error เหล่านี้ให้กลับมาเป็นศูนย์ หุ่นยนต์จะต้องหันไปพึ่งพาเซ็นเซอร์ภายนอก (Exteroceptive sensors) เช่น LIDAR หรือกล้อง เพื่อมองหาจุดอ้างอิงในห้อง

ในตอนต่อไป พี่จะพาน้องๆ ไปพบกับเทคนิคระดับเทพที่ชื่อว่า SLAM (Simultaneous Localization and Mapping) ที่จะเอาข้อมูล LIDAR มาต่อจิ๊กซอว์สร้างแผนที่ พร้อมกับจับผิด Odometry ไปในตัว เตรียมตัวตื่นเต้นกันได้เลยครับ!
