1. 🎯 ตอนที่ 9: สร้างโลกจำลองด้วย Gazebo Simulator ซ้อมพังหุ่นยนต์ในโลกเสมือนก่อนเจ็บจริง

สวัสดีครับน้องๆ ว่าที่วิศวกรหุ่นยนต์ทุกคน! ในตอนที่แล้วเราได้ทำความรู้จักกับ RViz ที่เป็นเหมือน “ดวงตา” ให้เรามองเห็นข้อมูลของหุ่นยนต์กันไปแล้ว แต่วันนี้พี่จะพาขยับไปอีกขั้นด้วยการสร้าง “โลกทั้งใบ” ให้หุ่นยนต์ของเราได้ไปวิ่งเล่น!

น้องๆ พร้อมที่จะรู้จักกับ Gazebo Simulator เครื่องมือจำลองสถานการณ์ระดับเทพ ที่จะช่วยให้เราทดสอบโค้ดหุ่นยนต์สุดล้ำได้โดยไม่ต้องเสียเงินซื้อฮาร์ดแวร์แพงๆ หรือเสี่ยงทำมอเตอร์ไหม้กันหรือยังครับ? ถ้าพร้อมแล้ว เปิดหน้าจอ Terminal รอไว้เลย!

2. 📖 เปิดฉาก (The Hook)

สมัยที่พี่เริ่มทำหุ่นยนต์ใหม่ๆ พี่เคยเขียนโค้ดอัลกอริทึมเดินหลบหลีกสิ่งกีดขวาง (Obstacle Avoidance) ด้วยความมั่นใจเต็มเปี่ยม พี่อัปโหลดโค้ดลงหุ่นยนต์ตัวจริงแล้วกดรันทันที… ผลปรากฏว่าหุ่นยนต์คำนวณระยะพลาด พุ่งชนกำแพงอย่างจังจนเซ็นเซอร์ LIDAR ราคาหลักหมื่นแตกกระจาย! วินาทีนั้นบอกเลยว่าใจสลายแถมโดนหัวหน้าด่าเละเทะครับ

ในโลกของหุ่นยนต์ การเอาโค้ดที่ยังไม่ผ่านการทดสอบไปรันบนฮาร์ดแวร์จริงคือความเสี่ยงระดับหายนะ! เพราะหุ่นยนต์มีน้ำหนัก มีความเร็ว และทำอันตรายต่อสิ่งรอบข้างได้ นี่คือเหตุผลที่วงการหุ่นยนต์ทั่วโลกต้องพึ่งพา Gazebo Simulator

Gazebo คือ “สนามเด็กเล่นเสมือนจริง” ที่เราสามารถเสกหุ่นยนต์ขึ้นมาทดสอบกี่ตัวก็ได้ จะสั่งให้มันวิ่งตกโต๊ะ ชนกำแพง หรือพังพินาศสักร้อยรอบก็ไม่มีใครว่าแถมไม่เสียเงินสักบาท! เมื่อเรามั่นใจว่าโค้ดทำงานได้สมบูรณ์ในโลกเสมือน เราค่อยนำโค้ดชุดเดียวกันนั้นไปรันบนหุ่นยนต์จริง นี่แหละครับคือวิถีของมือโปร!

3. 🧠 แก่นวิชา (Core Concepts)

หลายคนอาจจะยังสับสนระหว่าง RViz กับ Gazebo พี่ขออธิบายให้ชัดๆ อีกรอบ: RViz คือโปรแกรมแสดงผลข้อมูล (Visualizer) แต่ Gazebo คือโปรแกรมจำลองโลกทางกายภาพ (3D Simulator) ครับ โดย Gazebo มีหัวใจสำคัญอยู่ 3 ส่วนหลักๆ คือ:

  • Physics Engine (เครื่องยนต์ฟิสิกส์): Gazebo ขับเคลื่อนด้วยเอนจินจำลองฟิสิกส์ระดับเทพ (เช่น ODE - Open Dynamics Engine, Bullet หรือ DART) ที่คอยคำนวณแรงโน้มถ่วง (Gravity), มวล (Mass), แรงเฉื่อย (Inertia), แรงเสียดทาน (Friction) และการชนกันของวัตถุ (Collision) ทำให้พฤติกรรมของหุ่นยนต์ใน Gazebo สมจริงสุดๆ เช่น ถ้าล้อหุ่นยนต์เจอพื้นลื่น ล้อก็จะหมุนฟรี หรือถ้าน้ำหนักหุ่นยนต์ไม่สมดุล มันก็อาจจะล้มคว่ำได้!
  • Sensor & Actuator Plugins (ปลั๊กอินจำลองฮาร์ดแวร์): Gazebo สามารถจำลองเซ็นเซอร์ได้แทบทุกชนิดบนโลก ไม่ว่าจะเป็น กล้อง 3D, LIDAR, IMU, GPS หรือแม้แต่เซ็นเซอร์วัดแรงกระแทก โดยเราสามารถเติม “Noise” หรือความคลาดเคลื่อนเข้าไปในข้อมูลเซ็นเซอร์ได้ด้วย เพื่อให้เหมือนกับเซ็นเซอร์ราคาถูกในโลกจริง
  • ROS 2 Integration (การเชื่อมต่อโลกเสมือนเข้ากับ ROS 2): ต้องบอกก่อนว่า Gazebo นั้นเป็นโปรแกรมแยกอิสระ (Standalone) ไม่ได้ผูกติดกับ ROS 2 นะครับ! การที่มันจะคุยกับ ROS 2 ได้ เราต้องใช้สะพานเชื่อมที่เรียกว่า ros_gz_bridge (ในยุค ROS 2 สมัยใหม่) เพื่อแปลภาษาจาก Topic ของ Gazebo ให้กลายเป็น Topic ของ ROS 2 เช่น แปลงค่าพิกัดการหมุนล้อในโลกเสมือน ให้กลายเป็นข้อมูล /joint_states ส่งมาให้ ROS 2 ประมวลผลต่อ

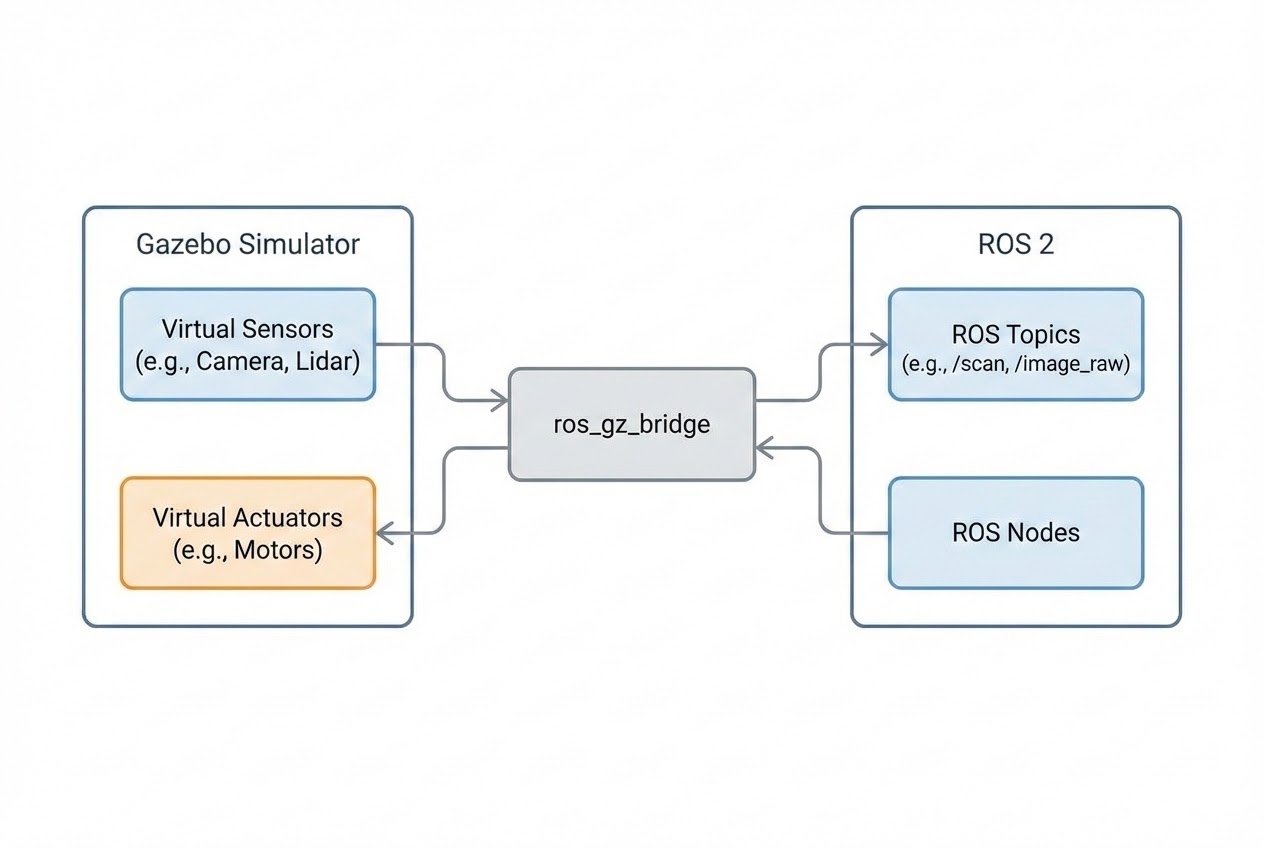

รูปประกอบการทำงานร่วมกันระหว่าง ROS 2 และ Gazebo ผ่าน Bridge

4. 💻 ร่ายมนต์โค้ดและคำสั่ง (Show me the Code)

เรามาลองร่ายมนต์เปิดโลก Gazebo และสร้างสะพานเชื่อมข้อมูลกับ ROS 2 เบื้องต้นกันครับ:

# 1. เปิด Gazebo ขึ้นมาพร้อมกับโหลดโลกว่างๆ (empty.sdf)
# (-r หมายถึงให้เวลาใน Simulator เริ่มเดินทันที ไม่ต้องรอให้เรากด Play)
ros2 launch ros_gz_sim gz_sim.launch.py gz_args:="empty.sdf -r"

# 2. ในอีก Terminal หนึ่ง เราจะสั่ง "เสก" หุ่นยนต์ (Spawn) ลงไปในโลกเสมือน
# โดยดึงโมเดล 3 มิติจาก Topic ชื่อ /robot_description ที่เราสร้างไว้ใน URDF
ros2 run ros_gz_sim create -topic robot_description

# 3. สร้างสะพานเชื่อม (Bridge) ระหว่าง Gazebo กับ ROS 2
# เช่น เชื่อม Topic สั่งการเคลื่อนที่ (/cmd_vel) เพื่อให้ ROS 2 สั่งล้อในโลกเสมือนให้หมุนได้
ros2 run ros_gz_bridge parameter_bridge /cmd_vel@geometry_msgs/msg/Twist]gz.msgs.Twist

คอมเมนต์: คำสั่ง parameter_bridge คือพระเอกของเราที่ทำหน้าที่เป็นล่ามแปลภาษา ระหว่าง Message ของ ROS 2 (เช่น geometry_msgs/msg/Twist) ไปเป็น Message ของฝั่ง Gazebo (gz.msgs.Twist) อย่างไร้รอยต่อครับ

5. 🛡️ เคล็ดลับจากคัมภีร์ลับ (Under the Hood / Pro-Tips)

ในฐานะที่พี่เขียน URDF แล้วโยนลง Gazebo จนหุ่นล้มมาแล้วหลายท่า นี่คือข้อควรระวังที่น้องๆ ต้องจำให้ขึ้นใจ:

  • หุ่นยนต์ทะลุพื้น! (Missing Collision Tags): ถ้าน้องโหลดโมเดล 3D URDF ลง Gazebo แล้วจู่ๆ หุ่นยนต์ก็ร่วงหล่นทะลุพื้นโลกไปในความว่างเปล่า… สาเหตุ 100% มาจากน้องลืมใส่แท็ก <collision> และ <inertial> ในไฟล์ URDF ครับ! Gazebo ต้องการข้อมูลมวลและขอบเขตการชนเพื่อคำนวณฟิสิกส์ ถ้าไม่มีสิ่งเหล่านี้ มันจะถือว่าหุ่นยนต์ของน้องเป็นวิญญาณที่ไม่มีตัวตน
  • เช็คชีพจรคอมพิวเตอร์ด้วย Real-Time Factor (RTF): ที่มุมขวาล่างของ Gazebo น้องจะเห็นค่า RTF (Real-Time Factor) ถ้าคอมพิวเตอร์ของน้องแรงพอ ค่านี้จะอยู่ใกล้เคียง 1.0 (หมายความว่าเวลาในเกม 1 วินาที เท่ากับเวลาในโลกจริง 1 วินาที) แต่ถ้าน้องใส่หุ่นยนต์เยอะเกินไป หรือเขียนโมเดลซับซ้อนจนคอมพิวเตอร์ประมวลผลไม่ทัน ค่า RTF อาจจะตกไปเหลือ 0.2 ซึ่งแปลว่าหุ่นในโลกเสมือนจะเดินช้าเป็นสโลว์โมชั่น (เหมือนหนังเดอะเมทริกซ์) ซึ่งจะส่งผลให้การคำนวณอัลกอริทึมพวก PID Controller ใน ROS 2 เพี้ยนไปหมดเลยครับ!

6. 🏁 บทสรุป (To be continued…)

สรุปแล้ว Gazebo Simulator คือสนามทดสอบชั้นยอดที่ช่วยให้เราประหยัดเวลา ลดต้นทุน และป้องกันความเสียหายที่อาจเกิดขึ้นกับฮาร์ดแวร์จริง การเขียนโค้ดคุมหุ่นยนต์ยุคใหม่ เราจะยึดหลัก “เขียนครั้งเดียว รันได้ทั้งในโลกจำลองและโลกจริง”

ตอนนี้น้องๆ มีทั้ง RViz เอาไว้ดูข้อมูล และมี Gazebo เอาไว้จำลองฟิสิกส์แล้ว ในตอนต่อไป พี่จะพาน้องๆ นำอาวุธทั้งหมดที่เราเรียนมา ไปเจอกับโจทย์สุดคลาสสิกของวงการหุ่นยนต์ นั่นคือการทำ “SLAM (Simultaneous Localization and Mapping)” หรือการให้หุ่นยนต์วิ่งทำแผนที่ห้องด้วยตัวมันเอง! เตรียมตัวให้พร้อม ความสนุกของจริงกำลังจะเริ่มขึ้นแล้วครับ!
