1. 🎯 ตอนที่ 11: คณิตศาสตร์ของภาพ - การบวก ลบ และความทึบแสง (Image Mathematics & Alpha Blending)

2. 📖 เปิดฉาก (The Hook)

น้องๆ เคยอยากทำระบบ AI ที่มีลายน้ำ (Watermark) โลโก้บริษัทแปะทับลงไปบนภาพจากกล้อง Webcam แบบโปร่งแสงไหมครับ? หรือบางทีภาพในโรงงานมันมืดเกินไป เราเลยอยากจะ “บวก” ค่าความสว่างเข้าไปดื้อๆ ให้ภาพมันสว่างขึ้น

ถ้าเราคิดแบบโปรแกรมเมอร์ทั่วไป ภาพก็คือตารางตัวเลข (Matrix) งั้นเราก็แค่เอาตัวเลขพิกเซลมาบวกกันตรงๆ สิ เช่น ค่าสีเดิมคือ 150 เราอยากเพิ่มความสว่างไปอีก 150 ผลลัพธ์ก็คือ 150 + 150 = 300 ถูกไหมครับ?

แต่เดี๋ยวก่อน! ในโลกของภาพ 8-bit (CV_8U) ค่าสีมันเก็บได้สูงสุดแค่ 255 ครับ ถ้าเราเขียนโปรแกรมบวกเลขเองแบบไม่ระวัง ค่า 300 มันจะเกิดการล้น (Overflow) และวนกลับไปเริ่มต้นใหม่กลายเป็น 300 - 256 = 44! จากภาพที่ควรจะสว่างจ้า ดันกลายเป็นจุดดำมืดซะงั้น นี่คือบั๊กคลาสสิกที่ทำเอาเด็ก Vision ร้องไห้มานักต่อนักแล้วครับ

วันนี้พี่จะพามาจิบกาแฟ แล้วดูวิธีแก้ปัญหานี้ด้วยคณิตศาสตร์ของ OpenCV ที่เรียกว่า Saturated Operation รวมถึงการผสมภาพแบบโปร่งแสงด้วยฟังก์ชันระดับเทพอย่าง addWeighted กันครับ!

3. 🧠 แก่นวิชา (Core Concepts)

ใน OpenCV มีฟังก์ชันสำหรับทำคณิตศาสตร์ของภาพ (Image Mathematics) ที่ถูกปรับแต่งความเร็วมาถึงขีดสุด และที่สำคัญมันมาพร้อมกับระบบป้องกันบั๊กที่เรียกว่า Saturation Arithmetics

  • 1. Saturated Operation (เวทมนตร์กันน้ำล้น): ใน OpenCV เมื่อเราใช้ฟังก์ชันบวกหรือลบภาพ มันจะใช้กลไกการปัดเศษแบบ Saturation เปรียบเทียบง่ายๆ เหมือนเราเทน้ำลงในแก้วที่มีความจุ 255 มิลลิลิตร ถ้าเราเทน้ำลงไป 300 มิลลิลิตร น้ำมันก็แค่ปริ่มหยุดอยู่ที่ขอบแก้ว (255) ไม่ทะลุไปไหน และถ้าเราดูดน้ำออกจนติดลบ มันก็จะหยุดอยู่ที่ก้นแก้ว (0) ครับ สมการเบื้องหลังคือ: I(x, y) = min(max(round(r), 0), 255)
  • 2. การบวกภาพ (cv::add): เป็นการนำภาพ 2 ภาพ (หรือภาพกับค่าคงที่ Scalar) มาบวกกันแบบจุดต่อจุด (Per-element sum) ฟังก์ชันนี้เหมาะมากเวลาเราต้องการเพิ่มความสว่างให้ภาพ โดยถ้าค่าพิกเซลบวกกันแล้วเกิน 255 มันจะถูกตรึงไว้ที่ 255 ทันที
  • 3. การลบภาพ (cv::subtract): ทำงานตรงข้ามกับการบวก คือเอาพิกเซลมาลบกัน ถ้าผลลัพธ์ติดลบก็จะถูกตรึงไว้ที่ 0 ฟังก์ชันนี้คือหัวใจสำคัญของการทำ Background Subtraction เพื่อหาวัตถุที่เคลื่อนไหว (เช่น เอาภาพแบ็กกราวด์เปล่าๆ มาลบกับภาพที่มีคนเดินผ่าน เราจะได้ตัวคนโผล่ขึ้นมา)
  • 4. การผสมภาพแบบโปร่งแสง (cv::addWeighted): นี่คือฟังก์ชันสำหรับทำ Alpha Blending หรือการทำภาพซ้อนทับแบบกำหนดความทึบแสง (Opacity) ได้ มันจะนำภาพ 2 ภาพมาผสมกันตามน้ำหนักเปอร์เซ็นต์ที่เรากำหนด (เช่น เอาภาพ A มา 70% ผสมกับภาพ B 30%) สมการของมันคือ: $dst = src1 \times \alpha + src2 \times \beta + \gamma$

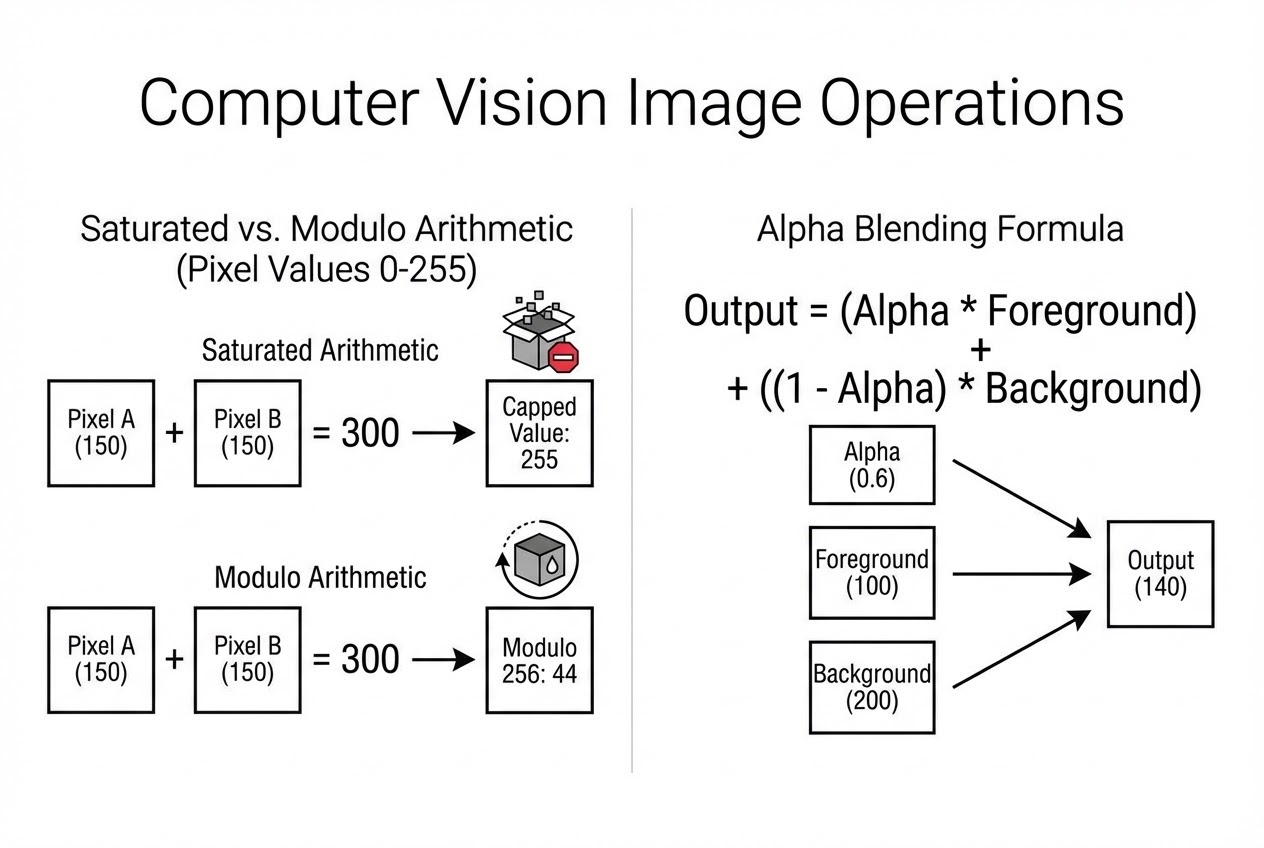

รูปประกอบ

4. 💻 ร่ายมนต์คำสั่ง (Show me the Code)

เรามาดูโค้ด C++ ในการสร้างระบบบวกภาพเพื่อปรับความสว่าง และการใส่ลายน้ำแบบโปร่งแสงด้วย addWeighted กันครับ

#include <opencv2/opencv.hpp>
#include <iostream>

using namespace cv;
using namespace std;

int main() {
    // 1. โหลดภาพต้นฉบับจากโรงงาน และภาพโลโก้ลายน้ำ
    Mat factoryImg = imread("factory_machine.jpg", IMREAD_COLOR);
    Mat logoImg = imread("wp_logo.jpg", IMREAD_COLOR);

    if (factoryImg.empty() || logoImg.empty()) return -1;

    // กฎเหล็ก: การจะบวกภาพได้ ทั้งสองภาพต้องมีขนาด (Size) และชนิด (Type) เท่ากันเป๊ะๆ
    // เราจึงต้อง Resize โลโก้ให้เท่ากับภาพโรงงานก่อน
    Mat resizedLogo;
    resize(logoImg, resizedLogo, factoryImg.size());

    // ==========================================
    // 1. การใช้ cv::add เพื่อเพิ่มความสว่าง
    // ==========================================
    Mat brightImg;
    // สร้างตารางสี (Scalar) ที่มีค่า B=50, G=50, R=50
    Scalar brightnessOffset(50, 50, 50);

    // เอาภาพโรงงาน + ค่าความสว่าง (ใช้เวทมนตร์ Saturated กันค่าล้น 255)
    add(factoryImg, brightnessOffset, brightImg);

    // ==========================================
    // 2. การใช้ cv::addWeighted ทำลายน้ำโปร่งแสง
    // ==========================================
    Mat blendedImg;
    double alpha = 0.7; // ให้น้ำหนักภาพโรงงาน 70%
    double beta = 0.3;  // ให้น้ำหนักภาพโลโก้ 30%
    double gamma = 0.0; // ไม่ต้องการบวกแสงเพิ่มตอนท้าย

    // ร่ายคาถาผสมภาพ
    addWeighted(factoryImg, alpha, resizedLogo, beta, gamma, blendedImg);

    // แสดงผลงาน
    imshow("Original Factory", factoryImg);
    imshow("Brighter Factory (add)", brightImg);
    imshow("Watermark (addWeighted)", blendedImg);

    waitKey(0);
    destroyAllWindows();
    return 0;
}

5. 🛡️ เคล็ดลับจากคัมภีร์ลับ (Under the Hood / Pro-Tips)

  • กฎของการแต่งงาน (Size & Depth Must Match): ข้อควรระวังสูงสุดเวลาใช้ cv::add, cv::subtract หรือ cv::addWeighted คือ Matrix ทั้งสองตัวจะต้องมีขนาด (Width x Height) และชนิดความลึก (เช่น CV_8UC3) “เหมือนกันเป๊ะ” ถ้าน้องๆ โยนภาพ 4K ไปบวกกับภาพ 1080p โปรแกรมจะพ่น Error ตัวแดงและแครชทันทีครับ! อย่าลืมครอบด้วย ROI หรือ cv::resize ก่อนเสมอ
  • ใช้ C++ Operator Overloading ก็ได้นะ: ถ้าน้องๆ ขี้เกียจพิมพ์ฟังก์ชัน add() ยาวๆ OpenCV ยุคใหม่รองรับการเขียนแบบสมการคณิตศาสตร์ตรงๆ เช่น Mat dst = src1 + src2; หรือ Mat dst = src1 * alpha + src2 * beta + gamma; ได้เลย ซึ่งเบื้องหลังของมัน (Matrix Expressions) ก็แอบเรียกใช้ saturate_cast เพื่อป้องกันค่าล้นให้อัตโนมัติเหมือนกันครับ ฉลาดสุดๆ!
  • อย่าใช้ for loop บวกเลขเองถ้าไม่จำเป็น: แม้น้องๆ จะเก่ง Pointer แค่ไหน แต่ถ้าต้องเขียน loop ปรับแสงทีละพิกเซล พี่แนะนำให้ใช้ cv::add หรือ cv::Mat::convertTo ดีกว่าครับ เพราะ OpenCV มีการทำ Hardware Optimization (เช่นใช้คำสั่ง SSE2 แบบ SIMD) ทำให้การบวกภาพทั้งเฟรมทำงานได้เร็วกว่าเราเขียน Loop เองหลายเท่าตัว!

6. 🏁 บทสรุป (To be continued…)

ด้วยความเข้าใจเรื่อง Saturated Operation และการใช้ฟังก์ชัน add / addWeighted ตอนนี้น้องๆ ก็สามารถปรับแสงของภาพ ผสมภาพ ทำลายน้ำ หรือแม้แต่วางพื้นฐานเพื่อทำระบบลบภาพพื้นหลัง (Background Subtraction) ได้แล้วครับ คณิตศาสตร์เบื้องหลัง Computer Vision ไม่ได้น่ากลัวอย่างที่คิดเลยใช่ไหมล่ะ?

ในตอนต่อไป พี่จะพาเข้าสู่โลกของการ “กรองภาพ” (Image Filtering) เราจะมาดูวิธีใช้ Convolution Kernel ในการเบลอภาพเพื่อลบสัญญาณรบกวน (Noise) ออกไปให้หมด เตรียมตัวให้พร้อมครับ!
