1. 🎯 ตอนที่ 10: การตัดภาพและโฟกัสเฉพาะจุดด้วย ROI (Region of Interest)

2. 📖 เปิดฉาก (The Hook)

น้องๆ เคยเจอปัญหาแบบนี้ไหมครับ? สมมติว่าเรามีกล้องความละเอียดระดับ 4K ติดตั้งอยู่ในโรงงาน เพื่อตรวจสอบรอยร้าวของน็อตตัวเล็กๆ ที่วิ่งผ่านสายพาน ถ้าเราโยนภาพขนาดยักษ์ 4K นี้เข้าไปรันในโมเดล Deep Learning หรือทำ Image Processing ทั้งภาพแบบตรงๆ CPU และ GPU ของเราคงร้องไห้ประท้วงแน่นอน เพราะเรากำลังเสียเวลาประมวลผลพื้นที่สายพานและฉากหลังที่ไม่ได้มีประโยชน์อะไรเลย!

มันเหมือนเราพยายามจะอ่านหนังสือทั้งเล่ม เพียงเพื่อจะหาคำตอบแค่ในย่อหน้าเดียวครับ ในโลกของ Computer Vision วิศวกรอย่างพวกเรามีเวทมนตร์ที่เรียกว่า ROI (Region of Interest) หรือ “พื้นที่ที่เราสนใจ” วันนี้พี่จะมาชงกาแฟ แล้วพาน้องๆ ไปดูวิธีการสร้างกรอบ Bounding Box เพื่อโฟกัสเฉพาะจุดที่ต้องการ และความลับระดับคัมภีร์ที่ว่า OpenCV มันสามารถตัดภาพออกมาได้โดย “ไม่ต้องก๊อปปี้ข้อมูลเลยแม้แต่ไบต์เดียว” มันทำได้ยังไง ไปดูกันครับ!

3. 🧠 แก่นวิชา (Core Concepts)

ROI (Region of Interest) คืออะไร? ROI คือการกำหนดกรอบพื้นที่ (มักจะเป็นสี่เหลี่ยม) บนภาพต้นฉบับ เพื่อดึงเฉพาะชิ้นส่วนของภาพนั้นออกมาประมวลผลต่อ (เช่น การทำ Feature Extraction เฉพาะจุด หรือการเซ็นเซอร์เบลอหน้าคน) เรามักจะใช้โครงสร้าง cv::Rect ซึ่งต้องการพารามิเตอร์ 4 ตัวคือ x, y (พิกัดมุมซ้ายบน) และ width, height (ความกว้างและความสูง) เพื่อเป็นตัวกำหนดกรอบ

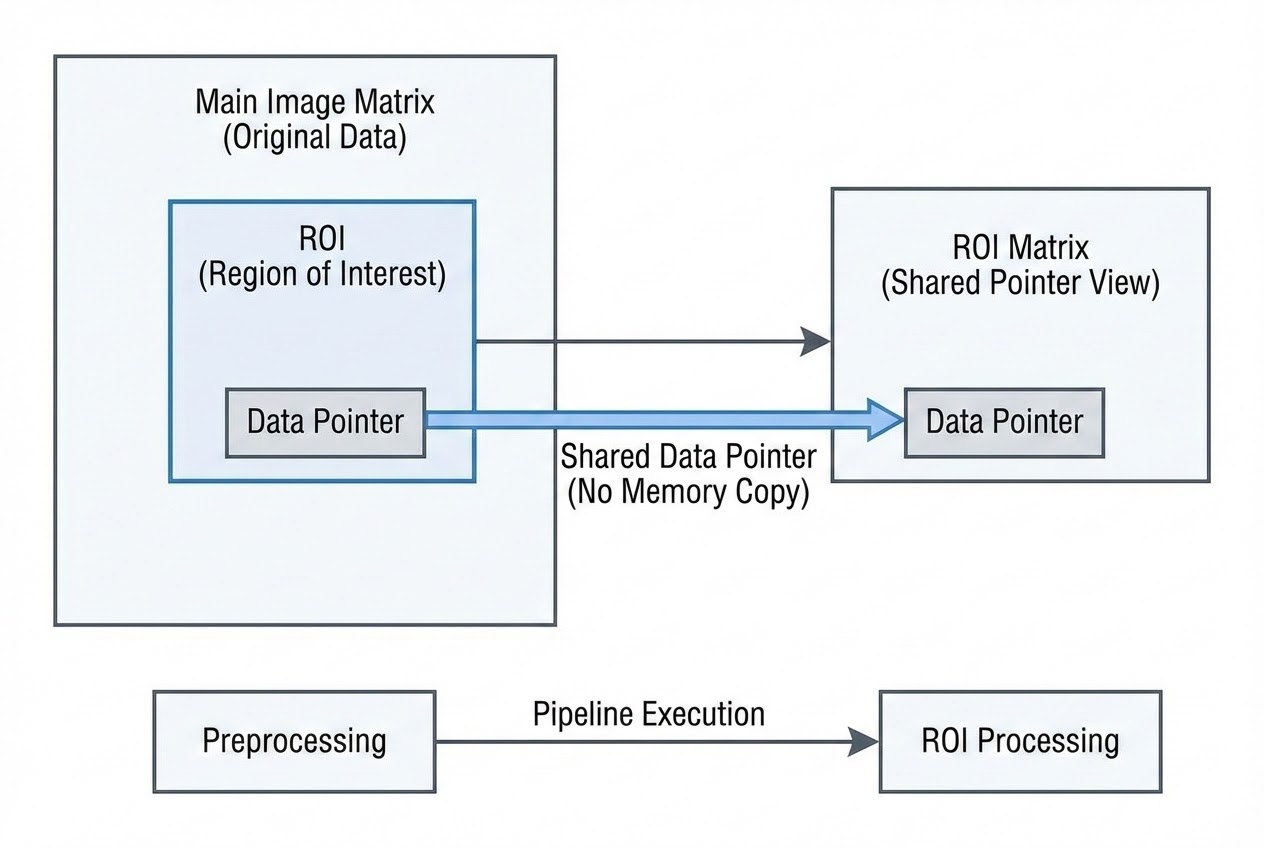

ความลับของ ROI: ทำไมมันถึงทำงานได้เร็วปานสายฟ้า? ในตอนที่ 4 เราเคยคุยกันเรื่องโครงสร้างของ cv::Mat ไปแล้วว่ามันประกอบด้วยส่วน Header และ Data Pointer เมื่อน้องๆ สั่งตัดภาพด้วย ROI (เช่น Mat roi = image(Rect);) สิ่งที่ OpenCV ทำ ไม่ใช่การทำ Deep Copy (ก๊อปปี้ข้อมูลพิกเซลทั้งหมด) ออกมาสร้างรูปใหม่นะครับ!

แต่สิ่งที่มันทำคือ “การสร้าง Header ตัวใหม่” ที่ชี้ (Point) กลับไปหาโกดังเก็บพิกเซลของภาพต้นฉบับเดิมเป๊ะๆ

  • เปรียบเทียบ: เหมือนเรามีตาราง Excel ขนาดยักษ์อยู่ 1 ไฟล์ การทำ ROI ไม่ใช่การ Save As ไฟล์ใหม่ แต่เป็นการเอากระดาษเจาะรูสี่เหลี่ยม ไปทาบไว้บนหน้าจอ เพื่อให้เรามองเห็นและแก้ไขเฉพาะเซลล์ที่อยู่ในรูนั้น!

สถานการณ์คลาสสิกที่ต้องใช้ ROI:

  1. Face & Eye Detection: เมื่อ AI หาใบหน้าเจอ เราจะสร้าง ROI คลุมเฉพาะหน้า แล้วส่งแค่หน้าไปหาตำแหน่ง “ดวงตา” ต่อไป (ประหยัดเวลา ไม่ต้องหาตาทั้งภาพ)
  2. Privacy Blurring: หาตำแหน่งป้ายทะเบียนรถหรือใบหน้าคน แล้วทำ Gaussian Blur เฉพาะใน ROI นั้น
  3. Cropping: ตัดภาพสินค้าที่หลุด QC ออกมาจากฉากหลัง เพื่อบันทึกลงฐานข้อมูล
รูปประกอบ

4. 💻 ร่ายมนต์คำสั่ง (Show me the Code)

เรามาดูตัวอย่างโค้ด C++ ในการสร้างกรอบ cv::Rect และการนำไปใช้ครอบภาพ (ROI) กันครับ สังเกตว่าเมื่อเราแก้ไขภาพ ROI ภาพต้นฉบับก็จะเปลี่ยนไปด้วยเพราะมันแชร์ Memory กัน!

#include <opencv2/opencv.hpp>
#include <iostream>

using namespace cv;
using namespace std;

int main() {
    // 1. โหลดภาพต้นฉบับเข้ามา
    Mat image = imread("factory_defect.jpg", IMREAD_COLOR);
    if (image.empty()) return -1;

    // 2. กำหนดกรอบ Bounding Box (x, y, width, height)
    // สมมติว่าจุดที่เราสนใจ (เช่น น็อต) อยู่ที่พิกัด 500, 138 และมีขนาด 65x65 พิกเซล
    Rect roi_rect(500, 138, 65, 65);

    // 3. สร้างตัวแปร Mat ตัวใหม่เพื่อรับค่า ROI
    // เวทมนตร์อยู่ตรงนี้! โค้ดนี้ทำงานไวมาก O(1) เพราะไม่ได้ก๊อปปี้ข้อมูลพิกเซล
    Mat roi = image(roi_rect);

    // 4. ทดลองดัดแปลง ROI: ทำให้พื้นที่นี้กลายเป็นสีดำสนิท
    // เนื่องจากการแชร์ Memory ทันทีที่เราเปลี่ยนค่า roi ภาพต้นฉบับ (image) จะโดนเปลี่ยนด้วย!
    roi = Scalar(0, 0, 0);

    // 5. หากต้องการภาพที่ตัดออกมา "แยกเป็นอิสระ" ไม่กวนต้นฉบับ ต้องร่ายคาถา .clone()
    // Mat safe_roi = image(roi_rect).clone();

    // 6. แสดงผลลัพธ์
    imshow("Original Image with Black ROI", image);
    waitKey(0);

    return 0;
}

5. 🛡️ เคล็ดลับจากคัมภีร์ลับ (Under the Hood / Pro-Tips)

  • กับดัก Memory Sharing: รุ่นน้องพี่หลายคนตกม้าตายตรงนี้ครับ! ตั้งใจจะดึง ROI ออกมาแปลงเป็น Grayscale ปรากฏว่าภาพสีต้นฉบับดันมีรอยแหว่งเป็นสีเทาซะงั้น! จำไว้ให้ขึ้นใจว่า “การแก้ไขพิกเซลใน ROI จะกระทบภาพต้นฉบับเสมอ” ถ้าต้องการอิสระ ต้องสั่ง .clone() เพื่อทำ Deep Copy แยกโกดัง Memory ออกมาต่างหากครับ
  • ระวังทะลุขอบ (Out of Bounds): ก่อนจะสร้าง cv::Rect ไปครอบ cv::Mat ต้องเขียนโค้ด if เช็กเสมอว่า x + width และ y + height ไม่ได้มีค่าทะลุเกินความกว้าง (image.cols) และความสูง (image.rows) ของภาพต้นฉบับ ไม่อย่างนั้นโปรแกรมจะพ่น cv::Exception แล้ว Crash ทันทีครับ
  • ครอบแค่บางแถวหรือบางคอลัมน์: หากน้องๆ ไม่ได้อยากครอบเป็นสี่เหลี่ยม แต่ต้องการดึงข้อมูลทั้ง “แถว (Row)” หรือ “คอลัมน์ (Column)” OpenCV มีคำสั่งอย่าง image.rowRange(start, end) หรือ image.colRange(start, end) ให้ใช้ ซึ่งทำงานด้วยหลักการแชร์ Memory แบบเดียวกันเป๊ะเลยครับ

6. 🏁 บทสรุป (To be continued…)

ด้วยเทคนิค ROI ทำให้เราสามารถบีบวงแคบในการประมวลผล (Processing Pipeline) ลดภาระ CPU/GPU ลงไปได้มหาศาล และยังเป็นท่าพื้นฐานในการส่งต่อภาพ (Cropped Image) ไปให้ระบบ Deep Learning แยกแยะวัตถุอีกด้วย

ในตอนต่อไป เมื่อเราตัดภาพเป็นแล้ว พี่จะพาไปดูเครื่องมือในการขีดๆ เขียนๆ ลงบนภาพ ไม่ว่าจะเป็นการวาด Bounding Box (สี่เหลี่ยม), วาดวงกลม, หรือเขียนตัวอักษร เพื่อเอาไว้โชว์ผลลัพธ์ของ AI ออกมาทางหน้าจอกันครับ รอติดตามได้เลย!
