1. 🎯 ตอนที่ 9: โลกของสีใน OpenCV - ไขความลับ BGR, HSV และ Grayscale

2. 📖 เปิดฉาก (The Hook)

น้องๆ เคยเจอปัญหานี้ไหมครับ? เราเขียนโค้ด AI เพื่อทำ Object Tracking ให้หุ่นยนต์วิ่งตามลูกบอลสีแดงในห้องแล็บ ตอนทดสอบทุกอย่างทำงานเพอร์เฟกต์มาก! แต่พอเอาหุ่นยนต์ไปรันหน้างานจริงที่โรงงาน แสงแดดส่องผ่านหน้าต่างเข้ามา หรือมีเงาพาดผ่านลูกบอลนิดเดียว AI ของเรากลับตาบอด มองไม่เห็นลูกบอลซะงั้น!

ปัญหาสุดคลาสสิกนี้เกิดขึ้นเพราะเราพยายามจะสอนให้คอมพิวเตอร์รู้จัก “สีแดง” ผ่านระบบสีแบบ RGB (Red, Green, Blue) ครับ ในโลกของความเป็นจริง เมื่อแสงสว่างเปลี่ยน ค่าของ R, G และ B จะเปลี่ยนตามไปหมดจนสมการเราพังทลาย วันนี้พี่จะมาชงกาแฟ แล้วพาน้องๆ ไปทำความรู้จักกับ “Color Space (ปริภูมิสี)” ใน OpenCV เราจะมาดูกันว่าทำไม OpenCV ถึงอินดี้ใช้ BGR แทนที่จะเป็น RGB แล้วทำไมระบบสีอย่าง HSV ถึงเป็นฮีโร่ขี่ม้าขาวที่วิศวกรสาย Vision ขาดไม่ได้เลยเวลาต้องทำ Object Tracking!

3. 🧠 แก่นวิชา (Core Concepts)

ใน Computer Vision การเลือกใช้ Color Space ให้ถูกกับงานมีชัยไปกว่าครึ่งครับ เรามาเจาะลึก 3 ระบบสีหลักๆ ที่ต้องเจอกัน:

  • 1. แกะรอยความอินดี้: ทำไม OpenCV ถึงใช้ BGR? เวลาเราใช้ฟังก์ชันโหลดภาพ รูปภาพที่ได้จะถูกเก็บในรูปแบบ cv::Mat เป็นตาราง Excel ขนาดยักษ์ที่มี 3 แผ่นซ้อนกันอยู่ แต่แทนที่มันจะเรียงเป็น แดง-เขียว-น้ำเงิน (RGB) แบบที่ชาวบ้านเขาใช้กัน OpenCV กลับเรียงข้อมูลเป็น น้ำเงิน-เขียว-แดง (BGR) สาเหตุไม่ได้มาจากความเท่แต่อย่างใดครับ แต่มันคือ “มรดกตกทอด” จากยุค 90s ซึ่งในตอนนั้นผู้ผลิตกล้องและระบบปฏิบัติการ (โดยเฉพาะ Windows API) นิยมเก็บข้อมูลสีในหน่วยความจำแบบ BGR เป็นมาตรฐาน ทีมสร้าง OpenCV ในยุคแรกจึงยึดโครงสร้างนี้เพื่อให้ประมวลผลได้เร็วที่สุดโดยไม่ต้องแปลงไปมา

  • 2. Grayscale (โลกสีเทาที่ทรงพลัง) การแปลงภาพสีเป็นภาพขาวดำ (Grayscale) คือการกำจัดข้อมูลสีทิ้งไป เหลือไว้เพียงแค่ “ความสว่าง (Intensity)” การทำแบบนี้ช่วยลดขนาดข้อมูลใน Memory ลงไปได้ถึง 3 เท่า! (จาก 3 Channels เหลือ 1 Channel) เรามักจะแปลงภาพเป็น Grayscale ก่อนส่งเข้าอัลกอริทึมที่สนใจแค่ “รูปร่าง” หรือ “เส้นขอบ” เช่น การหาขอบ (Edge Detection) หรือการตรวจจับใบหน้า (Face Detection)

  • 3. HSV (ฮีโร่แห่งการทำ Object Tracking) เวลาที่เราต้องการจับวัตถุด้วยสี (Color-based Object Tracking) การใช้ RGB เป็นเรื่องฝันร้าย เพราะถ้าแสงมืดลง ค่า R, G, B จะลดลงฮวบฮาบพร้อมกันหมด นี่คือจุดที่ HSV (Hue, Saturation, Value) เข้ามาช่วยชีวิตครับ:

    • H (Hue - สีสัน): คือตัวบอกว่ามันคือสีอะไร (เช่น แดง, เขียว, น้ำเงิน) โดยมองเป็นวงล้อสี
    • S (Saturation - ความอิ่มตัว): คือความสดของสี ค่า 0 คือสีเทาจืดชืด ค่าสูงสุดคือสีสดจัดจ้าน
    • V (Value - ความสว่าง): คือระดับความสว่างของแสง 0 คือมืดสนิท

    จุดเด่นของ HSV คือมันแยก “สี” (Hue) ออกจาก “ความสว่าง” (Value) อย่างเด็ดขาด! ทำให้เวลาแสงเปลี่ยน เงาบัง เราก็ยังใช้ค่า Hue เดิมในการตรวจจับวัตถุได้อย่างแม่นยำ นี่คือเหตุผลที่อัลกอริทึมขั้นเทพอย่าง MeanShift หรือ CAMShift ต้องพึ่งพา HSV Color Space ในการแทร็กวัตถุเสมอ

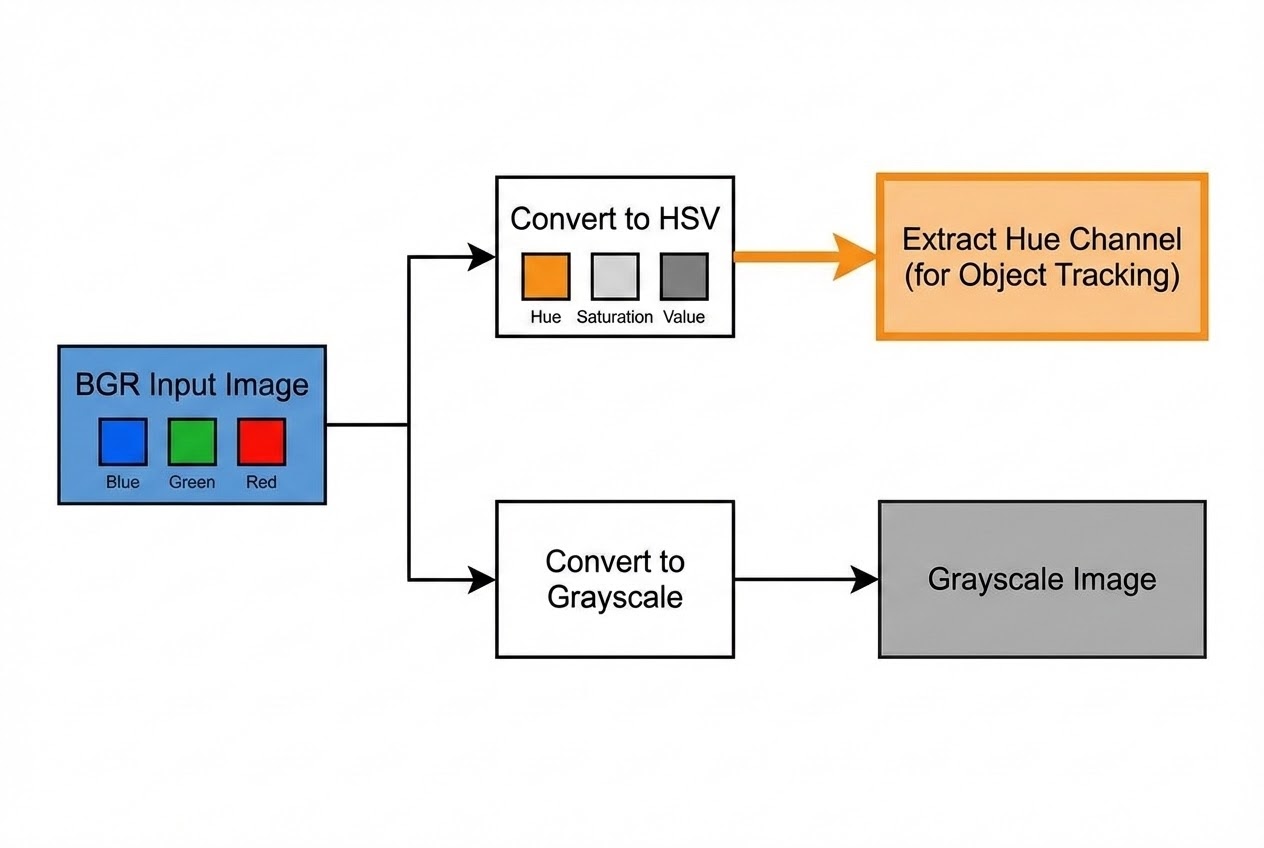

รูปประกอบ

4. 💻 ร่ายมนต์คำสั่ง (Show me the Code)

เรามาดูเวทมนตร์การแปลงสี (Color Space Conversion) ด้วยฟังก์ชัน cv::cvtColor และลองดึงเฉพาะ “วัตถุสีน้ำเงิน” ออกมาจากภาพ (Thresholding) กันครับ!

#include <opencv2/opencv.hpp>
#include <iostream>

using namespace cv;
using namespace std;

int main() {
    // 1. โหลดภาพต้นฉบับ (เข้ามาเป็น BGR เสมอ)
    Mat image = imread("factory_objects.jpg", IMREAD_COLOR);
    if (image.empty()) return -1;

    // 2. เตรียมพื้นที่สำหรับภาพที่แปลงสี
    Mat grayImage, hsvImage, mask;

    // 3. แปลง BGR เป็น Grayscale (โลกสีเทา)
    cvtColor(image, grayImage, COLOR_BGR2GRAY);

    // 4. แปลง BGR เป็น HSV (ฮีโร่ของเรา)
    cvtColor(image, hsvImage, COLOR_BGR2HSV);

    // 5. ค้นหาวัตถุสีน้ำเงินในระบบ HSV
    // ใน OpenCV สีน้ำเงินจะมีค่า Hue อยู่แถวๆ 100-124
    // พารามิเตอร์: (ภาพ HSV, ค่าสีต่ำสุด(H,S,V), ค่าสีสูงสุด(H,S,V), ภาพ Mask ผลลัพธ์)
    inRange(hsvImage, Scalar(100, 100, 100), Scalar(124, 255, 255), mask);

    // 6. โชว์ผลงานให้โลกเห็น
    imshow("Original (BGR)", image);
    imshow("Grayscale", grayImage);
    imshow("Blue Object Mask (HSV)", mask);

    waitKey(0);
    destroyAllWindows();
    return 0;
}

5. 🛡️ เคล็ดลับจากคัมภีร์ลับ (Under the Hood / Pro-Tips)

  • กฎเหล็กของค่า Hue (The Hue Range Trap): ในโปรแกรมแต่งภาพทั่วไป ค่า Hue มักจะมีตั้งแต่ 0-360 องศา (วงกลม) แต่ใน OpenCV ชนิดข้อมูล 8-bit (CV_8U) เก็บตัวเลขได้สูงสุดแค่ 255 ครับ! ดังนั้น OpenCV จึงต้องหารสอง ทำให้ค่า Hue จะวิ่งอยู่แค่ 0 ถึง 179 เท่านั้น ถ้าน้องๆ ไปตั้งค่าขีดจำกัด (Threshold) ทะลุ 180 ไป โค้ดอาจจะพังหรือทำงานผิดพลาดได้ครับ
  • ระวังสีแดงที่ถูกฉีกขาด: ในวงล้อสี HSV สีแดงจะอยู่ตรงรอยต่อของมุม 0 องศาและ 360 องศาพอดี ทำให้ใน OpenCV สีแดงถูกแบ่งออกเป็น 2 ช่วง คือช่วงน้อยๆ (0-10) และช่วงปลายๆ (156-180) ถ้าจะแทร็กวัตถุสีแดง ต้องทำ inRange สองรอบแล้วเอา Mask มารวมกันด้วย Bitwise OR นะครับ!
  • กับดักเวลาผสมกับ Qt (The UI Mismatch): ถ้าน้องๆ เขียน UI ด้วย Qt จำไว้ให้ขึ้นใจเลยว่า Qt แสดงผลภาพด้วยระบบ RGB! ดังนั้นก่อนจะเอาภาพ cv::Mat (ซึ่งเป็น BGR) ไปโยนใส่ QImage เราต้องร่ายคาถา cv::cvtColor(mat, mat, CV_BGR2RGB); เสมอ ไม่อย่างนั้นคนในกล้องจะหน้าเขียวกลายเป็นอวตาร (Avatar) ทันทีครับ!

6. 🏁 บทสรุป (To be continued…)

เห็นไหมครับว่าความเข้าใจเรื่อง Color Space สำคัญกับโลกของ Computer Vision มากแค่ไหน การหนีจาก BGR ไปพึ่งพา HSV ช่วยให้เราสร้างระบบ Object Tracking ที่ทนทานต่อแสงเงาหน้างานจริงได้อย่างเหลือเชื่อ!

ในตอนต่อไป เมื่อเราสกัด Mask ขาวดำของวัตถุออกมาได้แล้ว พี่จะพาไปดูวิธีใช้เวทมนตร์วิเคราะห์รูปทรง อย่างการหา “Contours (เส้นขอบรูปทรง)” เพื่อหาว่าวัตถุของเรากว้างยาวเท่าไหร่ มีพื้นที่กี่พิกเซลกันครับ รอสนุกได้เลย!
