1. 🎯 ตอนที่ 5: ไขความลับ Auxiliary Area (A Area): พื้นที่พิเศษของระบบ

2. 📖 เปิดฉาก (The Hook)

สวัสดีครับพี่น้องสายออโตเมชั่น! จิบกาแฟแล้วมากางแบบแปลนกันต่อครับ วันก่อนมีน้องวิศวกรจบใหม่เดินมาเกาหัวหน้าตู้คอนโทรลแล้วบ่นว่า “พี่ครับ ผมอยากทำไฟเตือนสีส้มกระพริบ 1 วินาที ผมเขียน Timer ต่อชนกัน 2 ตัว วนลูปจนตาลายไปหมดแล้ว มีวิธีที่ง่ายกว่านี้ไหมครับ?” แถมอีกคนก็ตะโกนมาว่า “พี่! ผมอยากให้ระบบเซ็ตค่าเริ่มต้น (Initial Value) แค่ครั้งเดียวตอนบิดสวิตช์รันเครื่อง ต้องเขียนลอจิกดักยาวยืดเลย ทำไงดี!?”

ผมได้ยินแล้วก็ยิ้มมุมปากเบาๆ พลางตอบกลับไปว่า “น้องรู้ไหมว่า OMRON เขามี ‘ทางลัด’ ซ่อนไว้ให้หมดแล้ว!”

สิ่งเหล่านั้นซ่อนอยู่ในพื้นที่ความจำลับที่เรียกว่า “Auxiliary Area (A Area)” ครับ ถ้า D Area คือตู้เก็บเอกสาร A Area ก็เปรียบเสมือน “แผงหน้าปัดและห้องควบคุมของระบบ” (System Dashboard) ที่คอยบอกสถานะทุกอย่างของเครื่องจักร ตั้งแต่ชีพจรการเต้นของระบบ, สถานะแบตเตอรี่, ยันรหัสโค้ด Error แจ้งเตือน วันนี้ผมจะพาไปเจาะลึกพื้นที่พิเศษนี้กัน รับรองว่ารู้แล้วจะลดบรรทัดการเขียน Ladder Logic ไปได้เยอะเลยครับ!

3. 🧠 แก่นวิชาออโตเมชั่น (Core Concepts & Specs)

พื้นที่ Auxiliary Area (A Area) ใน PLC OMRON ตระกูล CP-Series (CP1E, CP1L, CP1H, CP2E) จะมีขนาดทั้งหมด 960 Words (แอดเดรส A0 ถึง A959) ซึ่งทาง OMRON ได้จองไว้เพื่อใช้จัดการกับ “ระบบของตัว PLC เอง” โดยแบ่งออกเป็น 2 โซนหลักๆ ตามคู่มือเป๊ะๆ ดังนี้ครับ:

  1. Read-only Area (A0 ถึง A447): โซนนี้ “อ่านได้อย่างเดียวห้ามเขียนทับ” เพราะระบบจะคอยอัปเดตสถานะมาให้เราดูตลอดเวลา ตัวที่หน้างานใช้บ่อยสุดๆ มีดังนี้:

    • First Cycle Flag (A200.11 หรือสัญลักษณ์ P_First_Cycle): บิตนี้จะติด (ON) แค่ 1 Scan Cycle แรกเท่านั้น หลังจากที่เราเปลี่ยนโหมดจาก PROGRAM เป็น RUN/MONITOR นิยมใช้ทำ Initialization สั่งโยนค่าเริ่มต้นให้เครื่องจักร
    • Clock Pulses: สัญญาณนาฬิกาที่ระบบสร้างมาให้เสร็จสรรพ ไม่ต้องเขียน Timer เอง! มีให้เลือกใช้เพียบ เช่น 0.02s (P_0_02s), 0.1s (P_0_1s), 0.2s (P_0_2s), 1.0s (P_1s) ไปจนถึง 1 นาที (P_1min)
    • Error Flags (สัญญาณเตือนภัย): เวลาไฟแดง ERR/ALM ที่หน้าเครื่องติด โซนนี้แหละคือจุดชี้เป้า!
      • A402.04 (Battery Error Flag): เตือนว่าแบตเตอรี่ใกล้หมด (Non-fatal error)
      • A401.15 (Memory Error Flag): เตือนว่าหน่วยความจำมีปัญหา (Fatal error เครื่องหยุดรันทันที)
      • A400 (Error Code): แฟ้มเก็บรหัสความผิดพลาด 4 หลัก (Hex) ถ้าอยากรู้ว่าเครื่องพังเพราะอะไร ให้มาส่องที่ Word นี้ครับ!

  2. Read/Write Area (A448 ถึง A959): โซนนี้เราสามารถ “อ่านและเขียน” เพื่อสั่งงานกลับไปที่ระบบได้ เช่น:

    • A500.12 (IOM Hold Bit): สั่งให้ระบบจำค่า I/O Memory ไว้เวลาเปลี่ยนโหมดรันเครื่อง
    • A500.15 (Output OFF Bit): สายโหด! สั่ง ON บิตนี้ปุ๊บ Output ทางกายภาพของ PLC จะถูกตัดไฟทิ้งทั้งหมดทันที (ใช้เวลาเทสต์โปรแกรมโดยไม่อยากให้เครื่องขยับจริง)

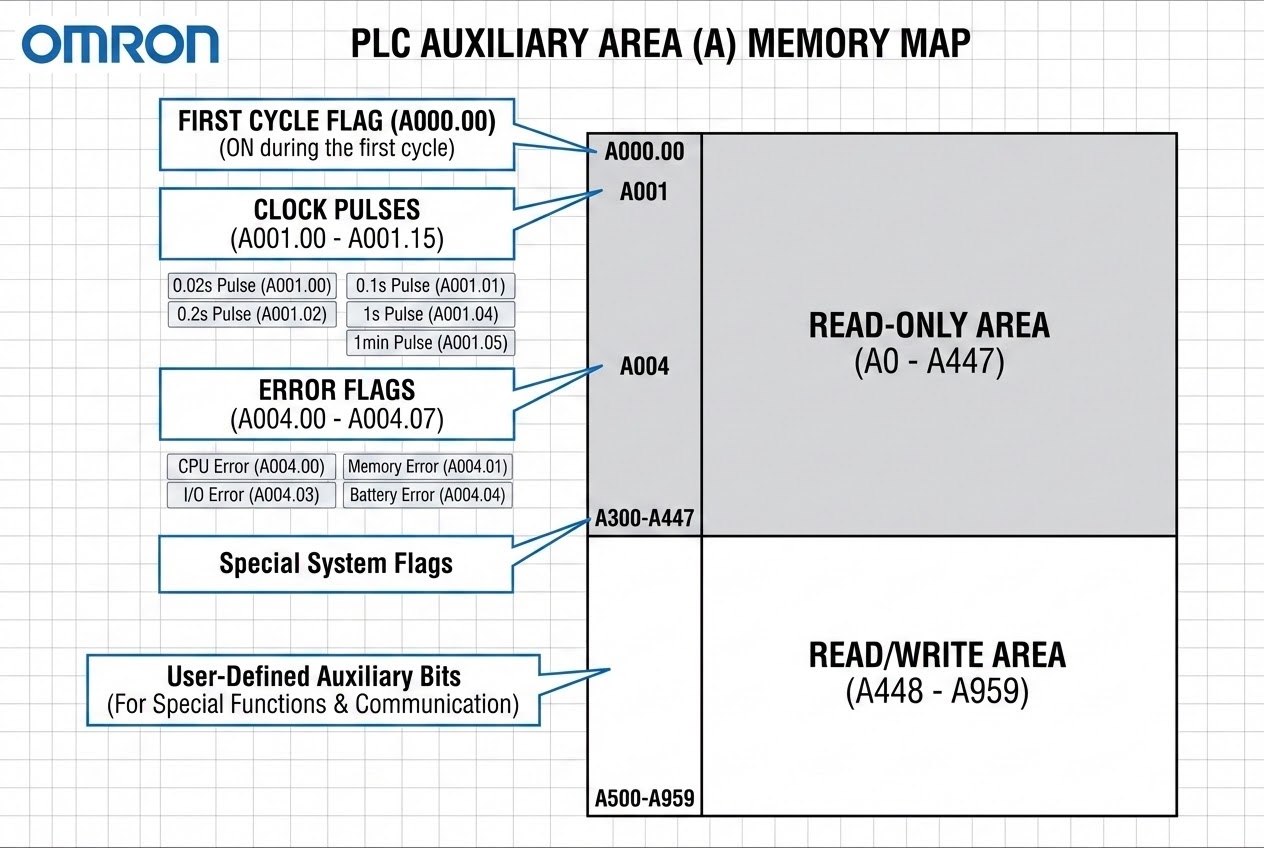

แผนผัง Auxiliary Area และบิตสถานะพิเศษใน OMRON PLC

4. 💻 ร่ายมนต์โค้ดและวงจร (Logic & Wiring)

มาดูตัวอย่างการดึงขุมพลังจาก Auxiliary Area ไปใช้ใน Ladder Logic ของจริงกันครับ เอาให้จบใน 3 Rung สไตล์วิศวกร!

// ------------------------------------------------------------
// [ตัวอย่าง: การใช้ First Cycle, Battery Error และ Clock Pulse]
// ------------------------------------------------------------

// Rung 1: ทำ Initial Settings ด้วย First Cycle Flag (A200.11)
// บิตนี้จะ ON แค่แวบเดียวตอนเปิดเครื่อง เพื่อโหลดค่า 500 ลงไปที่ตู้แฟ้ม D100
   P_First_Cycle
---| |------------------------------------[ MOV &500 D100 ]


// Rung 2: ใช้ Clock Pulse 1 วินาที (P_1s) แจ้งเตือนแบตเตอรี่อ่อน (A402.04)
// ถ้าแบตอ่อนเมื่อไหร่ ไฟที่ต่อกับ Output CIO 100.00 จะกระพริบ 1 วิ ทันทีแบบไม่ต้องพึ่ง Timer!
   A402.04           P_1s
---| |---------------| |------------------( 100.00 )


// Rung 3: ใช้ Condition Flag (P_On) ป้องกันการเชื่อมต่อลอจิกผิดพลาด
// กรณีที่ต้องการสั่งคำสั่งบางอย่างให้รันตลอดเวลา (Always ON) โดยไม่ต้องใช้เงื่อนไข Input
   P_On
---| |------------------------------------[ /F D10 D20 D30 ]

/*
   Comment สไตล์วิศวกร:
   ในโปรแกรม CX-Programmer เรามักจะพิมพ์เป็น Global Symbols
   เช่น พิมพ์ P_First_Cycle หรือ P_1s ลงไปได้เลย โปรแกรมจะฉลาดพอที่จะรู้ว่ามันคือ
   พื้นที่ Auxiliary Area หรือ Condition Flag ครับ ช่วยให้อ่านโค้ดง่ายขึ้น 300%!
*/

5. 🛡️ เคล็ดลับคนหน้างาน (Factory Floor Pro-Tips)

จากคู่มือ System Architecture และประสบการณ์ซ่อมตู้ตอนตีสาม ผมมี Trick ดีๆ มาฝาก:

  1. ดูรหัสผ่าน A400 (Error Code Storage Word): เวลาไฟ ERR/ALM แดงเถือก ห้ามเดามั่วครับ! ให้เสียบสาย USB ลิงก์เข้า CX-Programmer แล้วไปเปิดดูค่าในแอดเดรส A400 ทันที หากเจอโค้ด 80CA แปลว่า I/O Bus Error สายแพอาจจะหลวม แต่ถ้าเจอ 80F0 แสดงว่า Program Error (โค้ดพัง) เป็นต้น การรู้โค้ดจาก A Area จะพาคุณไปหา Root Cause ได้ตรงจุดที่สุด
  2. ระวังการใช้ Always ON / Always OFF: คู่มือย้ำเสมอว่า ห้าม! นำสัญลักษณ์ Always ON (P_On) หรือ First Cycle Flag (P_First_Cycle) ไปเป็น Input Condition ให้กับคำสั่งกลุ่ม Differentiated (พวกคำสั่งที่มีสัญลักษณ์ @ นำหน้า หรือคำสั่งจับขอบขาขึ้น/ขาลง) เพราะสถานะของมันไม่เคยเปลี่ยนจาก OFF ไป ON ทำให้คำสั่งเหล่านั้นจะไม่ถูก Execute เลยตลอดกาล!
  3. กระดาษจด Error Log: รู้ไหมครับว่า PLC มีสมุดจด Error ประจำตัวด้วยนะ! โซน A100 ถึง A199 คือพื้นที่ Error Log Area ที่ระบบจะจดจำ Error 20 รายการล่าสุดเอาไว้ พร้อมบอกเวลาเกิดเหตุ (TimeStamp) ชัดเจน (ถ้าเป็นตระกูลที่มีนาฬิกา RTC) เอาไว้ไล่ประวัติย้อนหลังหาตัวการทำเครื่องจักรหยุดได้สบายๆ

6. 🏁 บทสรุป (To be continued…)

เห็นไหมครับว่า Auxiliary Area ไม่ใช่พื้นที่ที่เราต้องกลัว แต่เป็น “อาวุธลับ” ที่วิศวกรผู้ออกแบบระบบของ OMRON เตรียมไว้ให้เราใช้ชีวิตหน้างานได้ง่ายขึ้น แค่เรารู้จักหยิบ First Cycle มาเซ็ตค่า หยิบ Clock Pulse มาทำไฟกระพริบ โค้ดของเราก็จะดูเป็นมืออาชีพและคลีนขึ้นทันตาเห็น!

ในตอนต่อไป เราจะเข้าสู่โหมดการเชื่อมต่อระบบให้คุยกันข้ามโลก! เตรียมตัวเจาะลึกเรื่องการส่งข้อมูลผ่าน Serial Communications (RS-232C / RS-485) การตั้งค่า Baud Rate และการเชื่อมต่อ PLC เข้ากับจอทัชสกรีน HMI รับรองว่ามันส์แน่นอน ฝากติดตามด้วยนะครับ!
