1. 🎯 ตอนที่ 1: กำเนิด OMRON CP Series: สมองกลจิ๋วแต่แจ๋วแห่งวงการอุตสาหกรรม

2. 📖 เปิดฉาก (The Hook)

สวัสดีครับพี่น้องสายออโตเมชั่น! กลับมาพบกันอีกครั้งในซีรีส์ คู่มือเอาตัวรอดหน้างานกับ PLC OMRON เคยไหมครับเวลาเปิดตู้คอนโทรลเครื่องจักรขนาดเล็กแล้วปวดหัว… ยัด PLC รุ่นใหญ่ไปก็เปลืองงบเกินความจำเป็น พอใช้รุ่นถูกๆ พอร์ตสื่อสารก็ไม่พอ จะต่อ Network ไปหา HMI หรือคุม Inverter สักตัวก็ทำไม่ได้!

ปัญหา “งบจำกัดแต่สเปกจัดเต็ม” คือสิ่งที่วิศวกรออกแบบระบบต้องเจอประจำครับ ด้วยเหตุนี้ OMRON จึงให้กำเนิด Micro PLC ตระกูล CP Series ภายใต้คอนเซปต์ “Think big… start small!” ที่ย่อส่วนสถาปัตยกรรมระดับพี่ใหญ่อย่างตระกูล CS และ CJ มาไว้ในบอดี้กะทัดรัด วันนี้ผมจะพาไปเจาะลึกกันว่าพี่น้องตระกูล CP อย่าง CP1E, CP1L, CP1H และน้องใหม่ CP2E แต่ละตัวมีไม้ตายอะไร และเราควรเลือกตัวไหนไปลุยหน้างานถึงจะคุ้มค่าที่สุด!

3. 🧠 แก่นวิชาออโตเมชั่น (Core Concepts & Specs)

ตระกูล CP Series ถูกแบ่งออกเป็น 4 ซีรีส์หลักๆ เพื่อให้เราเลือกใช้ตามสเกลงานและงบประมาณครับ:

  • CP1E (รุ่นประหยัดขวัญใจมหาชน): เหมาะกับงานคุมเครื่องจักรพื้นฐาน แบ่งเป็น
    • E-type (Basic Model): รุ่นพื้นฐานที่สุด เน้นคุม I/O ธรรมดาด้วย Ladder Logic ทั่วไป ไม่มีพอร์ต RS-232C ในตัว
    • N-type (Application Model): อัปเกรดขึ้นมาให้รองรับ Network มีพอร์ต RS-232C หรือ RS-485 มาให้ในตัว เอาไว้คุยกับจอทัชสกรีน (PT) หรือ Inverter ได้เลย
    • NA-type: เหมือน N-type แต่เพิ่ม Built-in Analog Input/Output มาให้ในตัว เหมาะกับงาน Process Control ขนาดย่อมๆ
  • CP1L (รุ่นสมดุล ยืดหยุ่นสูง): เขยิบความสามารถขึ้นมา มีพอร์ต Peripheral USB เป็นมาตรฐาน และรุ่นย่อยอย่าง EM/EL ยังใจดีแถมพอร์ต Ethernet บิลต์อินมาให้เลย ทำให้เอาเข้า Network ของโรงงานได้ง่ายดาย
  • CP1H (พี่ใหญ่จอมพลัง งาน Motion ต้องมา): เกิดมาเพื่องานคุมแกน (Position Control) รองรับ High-speed Counter และ Pulse Output ได้ถึง 4 แกน โดยมีรุ่นท็อปอย่าง Y-type ที่รองรับความถี่พัลส์ระดับ 1 MHz แบบ Line-driver ทำให้คุม Servo ได้นิ่งและแม่นยำสุดๆ
  • CP2E (น้องใหม่สายพันธุ์ IoT): ออกแบบมาเพื่อยุค Data Collection และ M2M Communication มี 3 เกรดคือ:
    • E-type (Essential): เน้นความคุ้มค่าคุมเครื่องจักรพื้นฐาน
    • S-type (Standard): เหมาะกับงานคุม Inverter และ Servo ทั่วไป
    • N-type (Network): จัดเต็มพอร์ต Ethernet 2 พอร์ต (Switching Hub ในตัว), จ่ายพัลส์ 4 แกนพร้อมฟังก์ชัน Linear Interpolation และต่อพอร์ต Serial เพิ่มได้สูงสุดถึง 3 พอร์ต

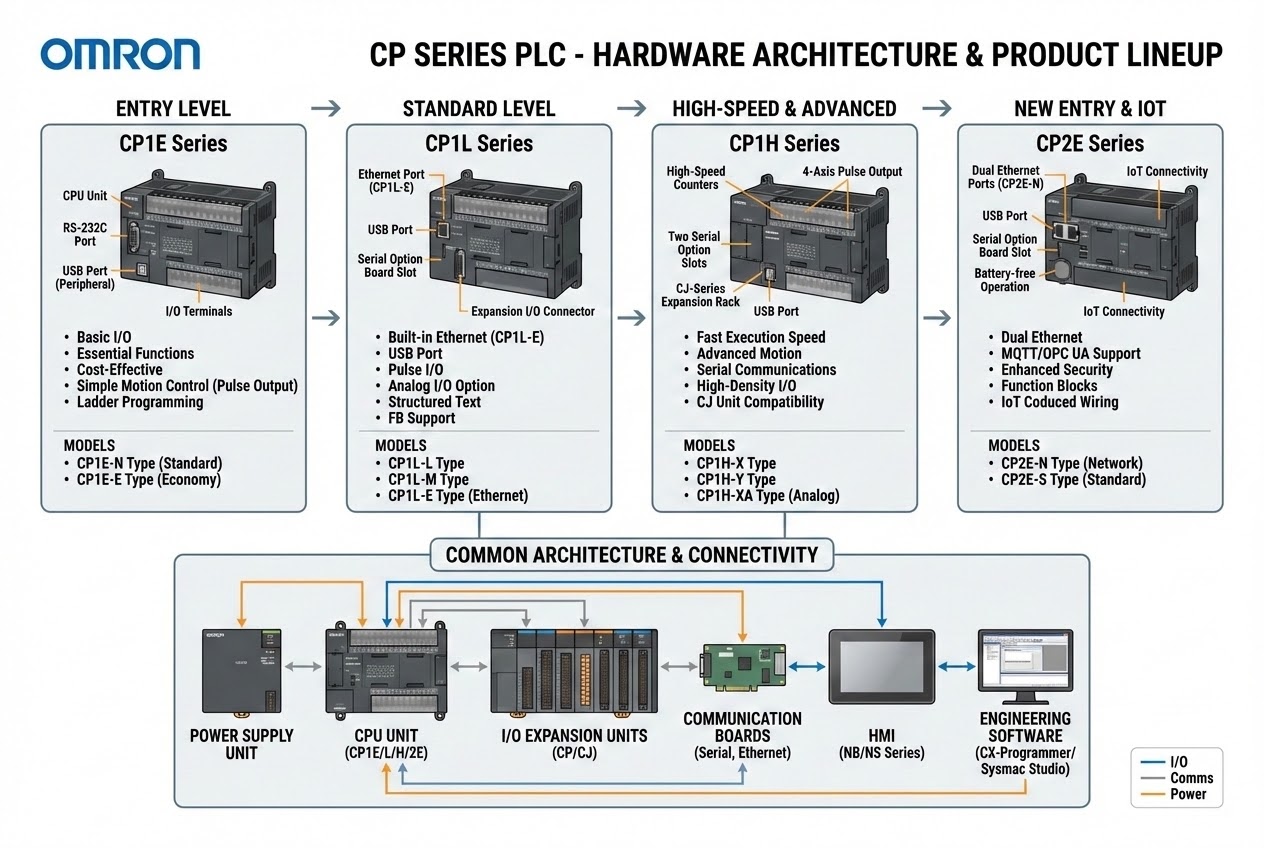

แผนผังเปรียบเทียบความสามารถ OMRON CP Series

4. 💻 ร่ายมนต์โค้ดและวงจร (Logic & Wiring)

เวลาสั่งซื้อหรือดูแบบ Wiring ถ้าเราอ่านรหัสรุ่น (Model Number Legend) ของ OMRON ออก เราจะรู้สเปกฮาร์ดแวร์และการจอง Address ได้ทันทีครับ ลองมาถอดรหัสซีรีส์สุดฮิตอย่าง CP2E-N40DT-D กัน:

// โครงสร้างรหัส: CP2E-[Unit Type][I/O Capacity][Input Type][Output Type]-[Power]
// ตัวอย่าง: CP2E-N40DT-D

CP2E-N   -> Network Model (จัดเต็ม Ethernet 2 พอร์ต ใช้งานฟังก์ชันคุมแกนได้)
40       -> มี I/O รวม 40 จุด (แบ่งเป็น Input 24 จุด และ Output 16 จุด)
D        -> DC Inputs (อินพุตรับไฟ 24 VDC)
T        -> Transistor Output แบบ Sinking (NPN) (ถ้าเป็น T1 คือ Sourcing/PNP, ส่วน R คือ Relay)
-D       -> แหล่งจ่ายไฟเข้า PLC เป็น DC Power Supply (24 VDC) (ถ้าเป็น -A คือ AC Power 100-240 VAC)

คอมเมนต์สไตล์วิศวกร: ข้อพึงระวัง! ถ้าคุณใช้รุ่น Transistor (T หรือ T1) ถึงจะใช้ปล่อย Pulse 100kHz เพื่อขับ Servo ได้นะครับ ส่วนรุ่น Relay (R) ปล่อยพัลส์ไม่ได้นะเออ อาการนี้รุ่นน้องผมพลาดซื้อผิดมาเปลี่ยนบอร์ดกันแทบไม่ทัน!

5. 🛡️ เคล็ดลับคนหน้างาน (Factory Floor Pro-Tips)

สำหรับใครที่กำลังจะออกแบบตู้ใหม่หรือ Upgrade ตู้เก่า ผมมีข้อควรระวังมาฝากครับ:

  1. เรื่องของแบตเตอรี่ (Battery Backup):
    • รุ่นเก่าอย่าง CP1E ข้อมูลในพื้นที่ D Area และค่านาฬิกา (RTC) จะหายไปถ้าไฟดับนานๆ คุณต้องซื้อแบตเตอรี่รุ่น CP1W-BAT01 มาใส่เพิ่ม (ใส่ได้เฉพาะ N/NA-type)
    • แต่พอเป็นรุ่นใหม่ CP2E OMRON อัปเกรดให้เป็นระบบ Battery-free operation ข้อมูล Memory Area จะถูกแบ็คอัปอัตโนมัติแบบไม่ต้องง้อแบตเตอรี่! คุณจะซื้อแบตเตอรี่รุ่น CP2W-BAT02 ก็ต่อเมื่อต้องการใช้ฟังก์ชันนาฬิกา (Real-Time Clock) เท่านั้นครับ
  2. การย้ายโปรแกรมจากรุ่นเก่า (CPM1A / CPM2A มาเป็น CP1E/CP2E): ขนาดตัวเครื่อง (Dimensions) ของตระกูล CP-Series จะมี “ความลึก” (Depth) มากกว่ารุ่นปู่ CPM อย่างเห็นได้ชัด เวลาเปลี่ยนตัวใหม่ใส่ในตู้คอนโทรลเดิม เช็กความลึกของราง DIN Rail กับฝาตู้ให้ดีนะครับ ระวังปิดฝาตู้ไม่ได้!

6. 🏁 บทสรุป (To be continued…)

จะเห็นได้ว่า PLC ตระกูล Micro ของ OMRON ไม่ได้มีดีแค่ตัวเล็ก แต่ถูกแบ่ง Segment การใช้งานมาอย่างเฉียบขาด ตั้งแต่คุมสายพานง่ายๆ ด้วย CP1E ไปจนถึงทำ Linear Interpolation 4 แกน พร้อมเชื่อมต่อระบบ MES / ERP ระดับโรงงานด้วย CP2E-N ในตอนหน้า เราจะมาเจาะลึกวิธีการตั้งค่าและเขียน Ladder Logic เพื่อสื่อสารผ่านเครือข่ายของรุ่นที่มี Ethernet กันครับ เตรียม CX-Programmer ของคุณไว้ให้พร้อม!
