ตอนที่ 4: สรุปคำศัพท์พื้นฐานของ S88 ที่ทุกคนต้องรู้ (Terminology)
1. 🎯 ตอนที่ 4: เคลียร์พจนานุกรมฉบับวิศวกรโรงงาน สรุปคำศัพท์พื้นฐาน S88 ที่ต้องรู้
สวัสดีครับน้องๆ และเพื่อนวิศวกรทุกท่าน หยิบกาแฟแก้วโปรดแล้วมานั่งคุยกันต่อครับ ในตอนที่ผ่านๆ มาเราได้เห็นภาพรวมและปรัชญาความยิ่งใหญ่ของ ISA-88 กันไปแล้ว วันนี้เราจะมาเจาะลึกสิ่งที่สำคัญที่สุดก่อนจะไปออกแบบระบบกัน นั่นก็คือ “คำศัพท์ (Terminology)”
2. 📖 เปิดฉาก (The Hook): ปัญหาโลกแตก “คุยกันคนละภาษา”
คุณเคยนั่งประชุมโปรเจกต์ Automation แล้วเจอเหตุการณ์แบบนี้ไหมครับ? พี่ Process Engineer บอกว่า “ผมอยากให้ระบบรัน ‘สเตป (Step)’ การกวน” แต่น้องโปรแกรมเมอร์ PLC กลับบอกว่า “อ๋อ หมายถึง ‘ซีเควนซ์ (Sequence)’ ใช่ไหมพี่?” ส่วนทาง Operator ก็แทรกขึ้นมาว่า “ไม่ใช่ๆ มันคือ ‘เฟส (Phase)’ ของสูตรต่างหาก!”
นี่แหละครับปัญหาคลาสสิกที่เอกสารมาตรฐาน S88 เรียกว่าปรากฏการณ์ “Potato, Potato” คือทุกคนเรียกสิ่งเดียวกันด้วยชื่อที่ต่างกันไปหมด การสื่อสารที่ผิดพลาดแบบนี้ในโรงงานทำให้โปรเจกต์ล่าช้า เขียนโค้ด PLC ผิดทาง และเสียเงินแก้บั๊กมหาศาล! มาตรฐาน ISA-88 จึงถูกสร้างขึ้นมาเป็น “พจนานุกรมกลาง” ให้ทุกคนตั้งแต่ผู้บริหาร วิศวกรกระบวนการ ไปจนถึงโปรแกรมเมอร์ เข้าใจตรงกันแบบเป๊ะๆ
3. 🧠 แก่นวิชา (Core Concepts): พจนานุกรม S88 ฉบับย่อยง่าย

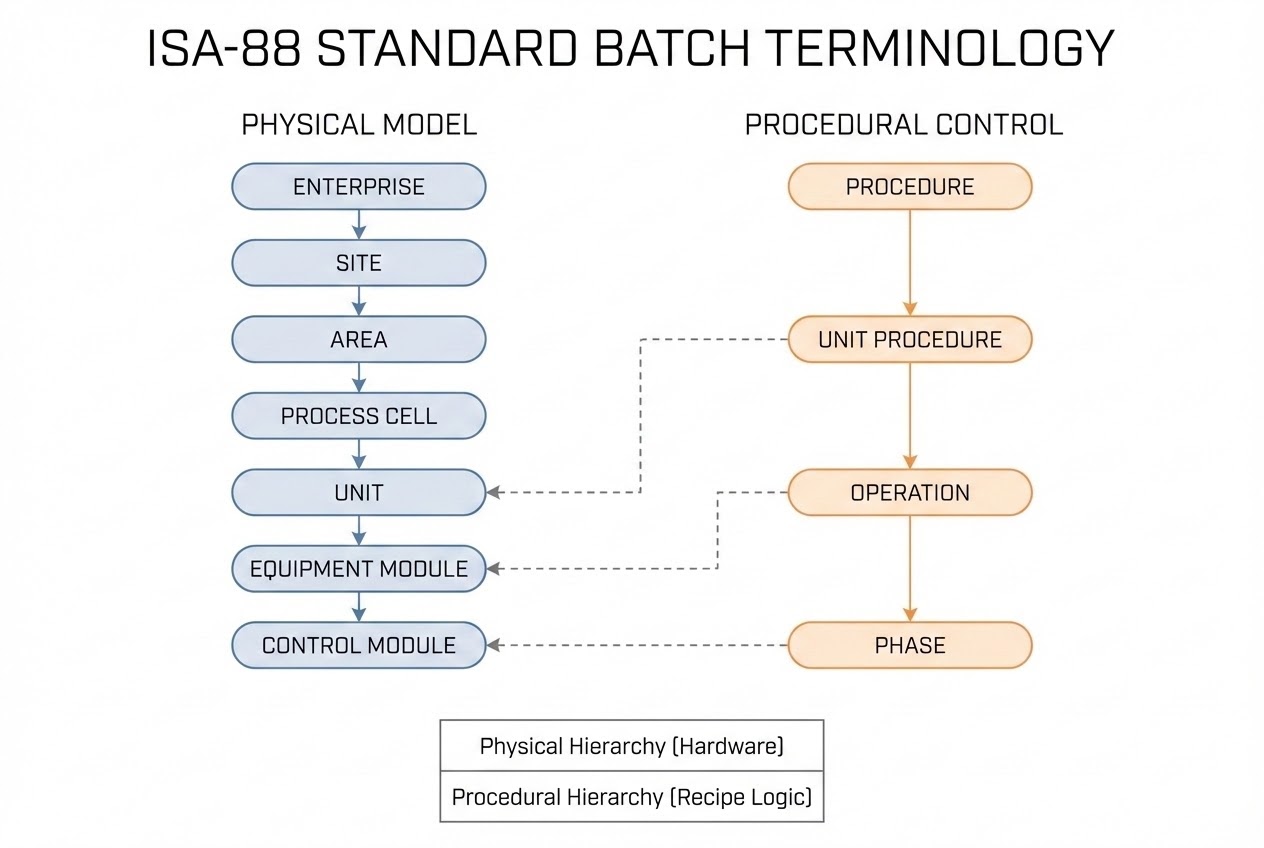

เพื่อให้เข้าใจง่ายสุดๆ ผมขอแบ่งคำศัพท์จากมาตรฐาน ISA-88 ออกเป็น 3 หมวดหลัก พร้อมเปรียบเทียบกับ “Analogy ห้องครัว” เหมือนเดิมครับ,
หมวดที่ 1: ฝั่งโครงสร้างเครื่องจักร (Physical Model)
- Process Cell (เซลล์กระบวนการ):
- ความหมาย: กลุ่มของอุปกรณ์ทั้งหมดที่จำเป็นต้องใช้ในการผลิตสินค้า Batch หนึ่งๆ ให้สำเร็จลุล่วง
- เปรียบเทียบ: “ห้องครัว” ทั้งห้องที่มีอุปกรณ์ทำอาหารครบจบในตัว
- Unit (หน่วยเครื่องจักรหลัก):
- ความหมาย: กลุ่มเครื่องจักรอิสระที่เป็นศูนย์กลางในการทำกิจกรรมการผลิตหลัก (Major processing activities) กฎเหล็กคือ Unit หนึ่งตัว จะทำงานให้กับ Batch ได้ครั้งละ 1 Batch เท่านั้น,
- เปรียบเทียบ: “เตาอบ” หรือ “เครื่องผสมแป้ง”
- Equipment Module (โมดูลอุปกรณ์):
- ความหมาย: กลุ่มของอุปกรณ์ย่อยที่ทำหน้าที่เฉพาะเจาะจงบางอย่าง (Minor processing activities) เช่น ระบบชั่งน้ำหนัก, ระบบเติมสาร สามารถสั่งรัน Phase ได้
- เปรียบเทียบ: “ชุดหัวจ่ายน้ำอัตโนมัติ” หรือ “ชุดควบคุมอุณหภูมิความร้อน”
- Control Module (โมดูลควบคุม):
- ความหมาย: หน่วยย่อยที่สุดในโครงสร้างฮาร์ดแวร์ ทำหน้าที่ควบคุมพื้นฐาน (Basic Control) เช่น เปิดวาล์ว, สตาร์ทมอเตอร์, หรือลูป PID โดย Control Module จะไม่สามารถรัน Phase ได้ด้วยตัวเอง
- เปรียบเทียบ: “วาล์วแก๊ส”, “เซนเซอร์วัดอุณหภูมิ”, “สวิตช์เปิด-ปิด”
หมวดที่ 2: ฝั่งสูตรและขั้นตอนการผลิต (Procedural Control Model)
- Recipe (สูตรการผลิต):
- ความหมาย: ชุดข้อมูลทั้งหมดที่จำเป็นในการผลิตสินค้าเฉพาะอย่าง แบ่งเป็น Master Recipe (สูตรต้นแบบของโรงงาน) และ Control Recipe (สูตรที่ถูกดึงมาใช้ผลิตจริงในแต่ละรอบ),,
- เปรียบเทียบ: “สมุดจดสูตรทำขนมเค้ก”
- Procedure (ขั้นตอนดำเนินการระดับบนสุด):
- ความหมาย: กลยุทธ์ภาพรวมทั้งหมดของการทำกระบวนการให้สำเร็จ
- เปรียบเทียบ: “วิธีทำเค้กกล้วยหอมตั้งแต่ต้นจนจบ”
- Unit Procedure (ขั้นตอนดำเนินการระดับ Unit):
- ความหมาย: ลำดับขั้นตอนย่อยที่ต้องทำบน “Unit ตัวเดียว” อย่างต่อเนื่อง,
- เปรียบเทียบ: “ขั้นตอนการอบเค้ก (ใช้เฉพาะเตาอบ)”
- Operation (การปฏิบัติการ):
- ความหมาย: กลุ่มของ Phase ที่ถูกจัดเรียงเพื่อทำให้เกิดการเปลี่ยนแปลงทางเคมีหรือกายภาพหลักๆ
- เปรียบเทียบ: “การอุ่นเตา (Pre-heat) -> การอบ (Bake)”
- Phase (เฟส/ขั้นตอนย่อยที่สุด):
- ความหมาย: หน่วยย่อยที่สุดในการควบคุมตามลำดับขั้นตอน เป็นตัวส่งคำสั่งไปควบคุมอุปกรณ์จริง (Control Module)
- เปรียบเทียบ: “สั่งทำความร้อน”, “สั่งกวนผสม”, “สั่งเติมน้ำตาล”
หมวดที่ 3: คำศัพท์ทั่วไปในการรันระบบ (General Batch Terms)
- Batch (แบตช์/รอบการผลิต): สินค้าที่ถูกผลิตออกมาใน 1 รอบของการรัน Process
- Mode (โหมด): รูปแบบการทำงาน เช่น Auto (รันอัตโนมัติ), Manual (คนกดเอง), Semi-Auto
- State (สถานะ): สภาวะของระบบ ณ ขณะนั้น เช่น Running (กำลังทำงาน), Held (ถูกระงับชั่วคราว), Aborted (ถูกยกเลิกฉุกเฉิน)
4. 💻 ร่ายมนต์ควบคุม (System Logic & Configuration)
เมื่อเราเอาคำศัพท์เหล่านี้มาวางบนหน้าจอ SCADA หรือเขียนลง PLC โครงสร้างมันจะเป็นระเบียบแบบนี้ครับ:
// ตัวอย่างการทำงานที่เห็นคำศัพท์ S88 ในระบบจริง
// 1. ระดับ Recipe (บน SCADA/Batch Server)
Master_Recipe: "Cake_Recipe_V1"
Unit_Procedure: "Baking_Process" // เลือกใช้ Unit: เตาอบ (Oven_Unit)
Operation: "Pre_Heat_and_Bake"
// 2. ระดับ Phase (การเชื่อมต่อระหว่าง SCADA ส่งคำสั่งลง PLC)
Execute Phase: 'Phase_Heat' (Target_Temp := 180°C)
// ---------------------------------------------------------
// 3. ระดับ PLC Logic (อยู่ภายใน PLC ที่ควบคุมเครื่องจักร)
PHASE_BLOCK 'Phase_Heat'
// รับค่า Target_Temp จาก Recipe ลงมาที่ Equipment Module
// 4. ระดับ Control Module (สั่งงานฮาร์ดแวร์จริงๆ)
IF Current_State = RUNNING THEN
Steam_Valve_CM.CMD := OPEN; // สั่งเปิดวาล์วไอน้ำ
Circulation_Pump_CM.CMD := START; // สั่งเดินปั๊ม
END_IF;
END_PHASEคอมเมนต์สไตล์รุ่นพี่: เห็นไหมครับว่า พอเราแบ่งระดับชั้นคำศัพท์ชัดเจน SCADA จะรับผิดชอบแค่ก้อนของ Recipe ส่วน PLC จะรับผิดชอบแค่ Phase ยิงยาวไปจนถึง Control Module เวลาคุยงานกัน แค่บอกว่า “น้อง ไปแก้บั๊กที่ ‘Control Module’ ของวาล์วตัวนี้หน่อย” น้องก็จะรู้ทันทีว่าไม่ต้องไปรื้อโค้ดในระดับ Phase หรือ Operation ให้วุ่นวายครับ
5. 🛡️ เคล็ดลับจากคัมภีร์ลับ (Under the Hood / Pro-Tips)
มีจุดตายหนึ่งที่มือใหม่มักพลาดครับ คือการแยกความแตกต่างระหว่าง Equipment Module (EM) กับ Control Module (CM) ไม่ออก
กฎเหล็กจาก ISA-88 ระบุไว้ชัดเจนว่า: Equipment Module สามารถรันคำสั่ง Phase ได้ แต่ Control Module รัน Phase ไม่ได้เด็ดขาด! หากคุณต้องการให้เซนเซอร์หรือวาล์วทำงานตามลำดับขั้นตอน (Sequence) ของสูตรผลิต คุณต้องสร้าง Equipment Module มาครอบมันไว้ก่อนครับ อย่าเอา Control Module (เช่น บล็อก PID หรือบล็อกวาล์วเดี่ยวๆ) ไปต่อตรงเข้ากับหน้าจอ Recipe Management เด็ดขาด ไม่อย่างนั้นระบบจะขาดโครงสร้าง State Machine ในการจัดการเหตุฉุกเฉิน (Exception Handling) ทันทีครับ
6. 🏁 บทสรุป (To be continued…)
การปรับตัวใช้คำศัพท์ ISA-88 อาจจะดูฝืนๆ ในช่วงแรก แต่เชื่อเถอะครับว่าถ้าคุณทำให้คนทั้งโรงงาน ตั้งแต่ IT, Process Engineer ไปจนถึง Maintenance ชินกับคำว่า Recipe, Unit, Phase และ Control Module ได้ การทำงานร่วมกันจะไร้รอยต่อ (Seamless) อย่างไม่น่าเชื่อ
ในตอนหน้า เราจะมาลงลึกเรื่องโครงสร้างความสัมพันธ์ระหว่างสิ่งที่จับต้องได้ (Physical) และสูตรที่จับต้องไม่ได้ (Procedural) กันให้ลึกขึ้นไปอีกขั้น รอติดตามซีรีส์นี้กันต่อนะครับ!
