ตอนที่ 6: เจาะลึก 4 โมเดลหลักของมาตรฐาน ISA-88
1. 🎯 ตอนที่ 6: เจาะลึก 4 โมเดลหลัก แผนที่นำทางสู่จักรวาล ISA-88
สวัสดีครับน้องๆ และเพื่อนวิศวกรทุกท่าน ชงกาแฟมานั่งล้อมวงกันต่อเลยครับ หลังจากที่เราปูพื้นฐานคำศัพท์และดูเรื่องความคุ้มค่า (ROI) กันไปแล้ว วันนี้เราจะมาดู “พิมพ์เขียว” (Blueprint) ที่เป็นโครงสร้างกระดูกสันหลังของมาตรฐาน ISA-88 กันครับ
เวลาเราจะสร้างบ้าน เราต้องมีแบบแปลนสถาปัตย์ แบบแปลนไฟฟ้า แบบแปลนประปา ใช่ไหมครับ? การทำระบบควบคุม Batch Process ก็เช่นกัน มาตรฐาน ISA-88 ได้แบ่งมุมมองการออกแบบโรงงานออกเป็น “4 โมเดลหลัก” เพื่อให้วิศวกรต่างสาขา (เช่น Process Engineer คุยกับ Automation Engineer) เห็นภาพตรงกัน วันนี้เราจะมาชำแหละกันครับว่า 4 โมเดลนี้มีอะไรบ้าง และมันทำงานร่วมกันอย่างไร
2. 📖 เปิดฉาก (The Hook): เมื่อวิศวกรเคมี คุยกับ โปรแกรมเมอร์
ปัญหาโลกแตกในโรงงานคือ “วิศวกรเคมี (Process Engineer)” มักจะมองโลกเป็นปฏิกิริยาเคมี เช่น “ผมอยากให้เอาสาร A ผสมสาร B แล้วต้มให้เกิดการระเหย” ในขณะที่ “วิศวกรควบคุม (Automation Engineer)” จะมองโลกเป็นฮาร์ดแวร์และโค้ด เช่น “พี่จะให้ผมเปิดวาล์ว V-101 นานกี่นาที แล้ว PID ลูปนี้จะให้ตั้ง Setpoint เท่าไหร่?”
เห็นไหมครับว่าสองคนนี้พูดกันคนละภาษา! ถ้าปล่อยให้ต่างคนต่างทำ ระบบก็จะออกมาเละเทะ แก้ไขยาก มาตรฐาน ISA-88 จึงจับทุกคนมานั่งโต๊ะเดียวกัน แล้วกางพิมพ์เขียว 4 แผ่น (4 Models) ออกมา เพื่อเป็นตัวเชื่อมจินตนาการของวิศวกรเคมี ลงสู่ฮาร์ดแวร์และโค้ด PLC ครับ
3. 🧠 แก่นวิชา (Core Concepts): 4 โมเดลแกนหลักของ S88
มาตรฐาน ISA-88 แบ่งการมองระบบออกเป็น 4 โมเดลหลัก ได้แก่:
- 1. Process Model (แบบจำลองกระบวนการ):
- มุมมอง: มองในเชิงปฏิกิริยาเคมีหรือการเปลี่ยนแปลงทางกายภาพ โดย ไม่สนใจว่าใช้เครื่องจักรหน้าตาแบบไหน โมเดลนี้ตอบคำถามว่า “ต้องทำอะไรเพื่อให้ได้สินค้าออกมา? (What should be done?)”
- ลำดับชั้น: Process -> Process Stage -> Process Operation -> Process Action
- เปรียบเทียบ: เหมือนเป้าหมายว่าเราต้อง “ทำเค้ก” โดยต้องมีขั้นตอนย่อยคือ เตรียมแป้ง -> อบ -> ทิ้งให้เย็น
- 2. Physical Model (แบบจำลองทางกายภาพ):
- มุมมอง: มองในเชิงฮาร์ดแวร์ (Hardware) และเครื่องจักรที่มีอยู่ในโรงงาน โมเดลนี้ตอบคำถามว่า “เรามีเครื่องมืออะไรให้ใช้บ้าง? (What you use to produce it?)”
- ลำดับชั้น: Enterprise -> Site -> Area -> Process Cell -> Unit -> Equipment Module -> Control Module
- เปรียบเทียบ: เหมือน “ห้องครัว” ที่มีเตาอบ (Unit), เครื่องตวงน้ำตาล (Equipment Module) และวาล์วเปิดแก๊ส (Control Module)
- 3. Procedural Control Model (แบบจำลองการควบคุมตามลำดับขั้นตอน):
- มุมมอง: มองในเชิงซอฟต์แวร์ (Software) หรือลอจิกการควบคุม ว่าจะสั่งให้ฮาร์ดแวร์ทำงานตามลำดับอย่างไร โมเดลนี้ตอบคำถามว่า “เราจะสั่งงานมันอย่างไร? (How you produce it?)”
- ลำดับชั้น: Procedure -> Unit Procedure -> Operation -> Phase
- เปรียบเทียบ: เหมือน “วิธีทำ” (Instructions) เช่น สั่งให้เตาอบเริ่มทำความร้อน (Phase: Heat) สั่งให้เครื่องกวนเริ่มหมุน (Phase: Agitate)
- 4. Recipe Model (แบบจำลองสูตรการผลิต):
- มุมมอง: เป็นที่เก็บข้อมูลทั้งหมดของการผลิตสินค้าแต่ละตัว รวมถึงปริมาณส่วนผสมต่างๆ
- ประเภท: แบ่งเป็น 4 ระดับ คือ General Recipe, Site Recipe, Master Recipe และ Control Recipe
- เปรียบเทียบ: เหมือน “สมุดจดสูตรลับ” ที่รวมทั้งส่วนผสม (Formula) เครื่องจักรที่ต้องการ (Equipment Requirements) และวิธีทำ (Procedure) ไว้ในเล่มเดียว

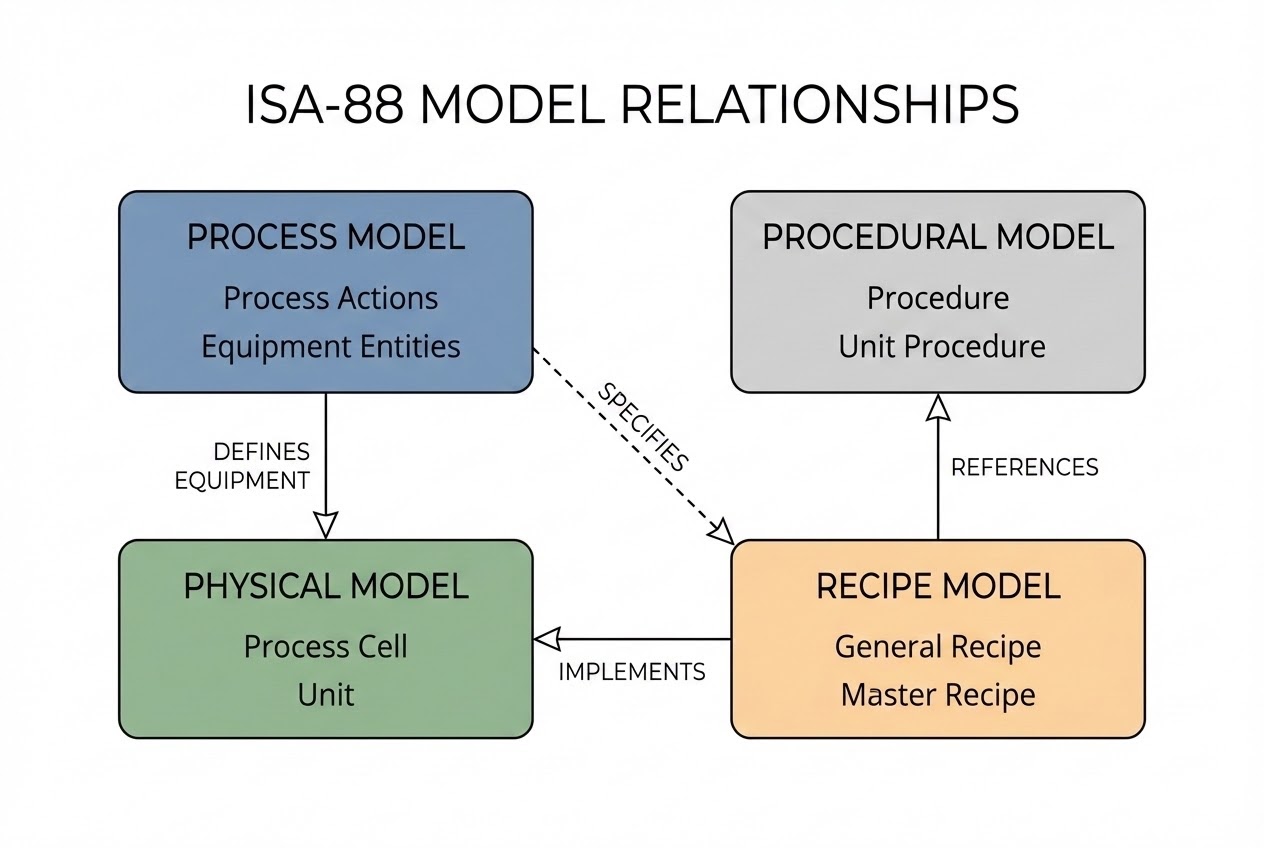

4. 💻 ร่ายมนต์ควบคุม (System Logic & Configuration): ความเชื่อมโยงของทั้ง 4 โมเดล
ทีนี้มาดูว่าโมเดลพวกนี้มันเชื่อมโยงกันยังไงเวลาทำงานจริงในระบบ SCADA และ PLC ครับ กฎการเชื่อมโยง (Mapping) ง่ายๆ คือ: Procedural Control (ซอฟต์แวร์) + Physical Equipment (ฮาร์ดแวร์) = Process Functionality (กระบวนการผลิตสำเร็จ)
// ตัวอย่างความเชื่อมโยงในระบบควบคุม:
// 1. จาก Recipe Model (ตัวกำหนดเป้าหมาย)
// เลือก Control Recipe: "สูตรผสมคุ้กกี้ช็อกโกแลต_Batch001"
Recipe_Cookie_001.Start();
// 2. Procedural Control Model (ตัวสั่งการลำดับขั้นตอน)
// Recipe จะเรียกใช้ Procedure ลำดับต่างๆ เช่น สั่งเดิน Operation: ผสมแป้ง
Call_Unit_Procedure(Target_Unit := Mixer_1);
Execute_Operation(Name := 'Dry_Mixing');
// 3. Physical Model (ตัวรับคำสั่งไปทำจริง)
// Phase จะส่งคำสั่งลงไปที่ Equipment Module และ Control Module ใน PLC
Execute_Phase('Phase_Agitate', Speed := 50 RPM); // สั่งมอเตอร์ (Control Module) หมุนคอมเมนต์สไตล์รุ่นพี่: เห็นไหมครับว่า Recipe เก็บสูตร Procedural เก็บสเตปการรัน และ Physical เก็บโค้ดคุมมอเตอร์ มันแยกหน้าที่กันชัดเจน พอประกอบร่างกัน มันก็ตอบโจทย์ Process Model ที่วิศวกรเคมีต้องการพอดีเป๊ะ!
5. 🛡️ เคล็ดลับจากคัมภีร์ลับ (Under the Hood / Pro-Tips)
มีเกร็ดความรู้ระดับลึกที่มักจะทำให้หลายคนสับสนตอนออกแบบระบบครับ นั่นคือเรื่องความสัมพันธ์ระหว่าง Recipe Types กับ โมเดลอื่นๆ
ตำรา S88 ระบุไว้ชัดเจนว่า General Recipe และ Site Recipe นั้น อ้างอิงโครงสร้างมาจาก “Process Model” เพราะสูตรระดับบน (ระดับองค์กร) จะไม่สนเลยว่าโรงงานมีเครื่องจักร (Equipment) ยี่ห้ออะไร หรือต่อท่อแบบไหน สนแค่ว่าจะต้องทำปฏิกิริยาอะไรบ้าง (Equipment Independent)
แต่เมื่อสูตรถูกส่งลงมาที่ระดับโรงงานเพื่อแปลเป็น Master Recipe และ Control Recipe มันจะอ้างอิงโครงสร้างมาจาก “Procedural Control Model” แทน เพราะที่ระดับนี้ เราต้องผูกคำสั่งเข้ากับหน้าตาเครื่องจักร (Unit, Equipment Module) ที่มีอยู่จริงใน Process Cell นั้นๆ (Equipment Dependent) แล้วครับ! นี่คือหัวใจสำคัญของการแปลงสูตรจาก R&D มาลงสู่ PLC ครับ
6. 🏁 บทสรุป (To be continued…)
สรุปง่ายๆ ครับ มาตรฐาน ISA-88 คือการสร้าง 4 มุมมอง (กระบวนการ, ฮาร์ดแวร์, ซอฟต์แวร์ควบคุม, และสูตร) เพื่อให้ทีมงานทุกคนมองเห็นภาพรวมของระบบ Batch Process อย่างมีระเบียบแบบแผน ช่วยให้การเขียนโปรแกรมและการจัดการสูตรมีความยืดหยุ่น (Reusability) และสื่อสารกันได้ไม่ผิดพลาด
ในตอนต่อไป เราจะมาเจาะลึกเฉพาะส่วนของ Physical Model กันครับ ว่าระดับชั้นของฮาร์ดแวร์ตั้งแต่ Enterprise ลงไปยัน Control Module (เซนเซอร์/วาล์ว) มีรายละเอียดและกฎเหล็กการแบ่ง Equipment อย่างไรบ้าง เตรียมตัวให้พร้อมแล้วพบกันครับ!
