ตอนที่ 4: ทำความรู้จัก CIP Networks Library (ครอบครัวเครือข่าย CIP)
1. 🎯 ตอนที่ 4: ทำความรู้จัก CIP Networks Library (ครอบครัวเครือข่าย CIP)
2. 📖 เปิดฉาก (The Hook)
สวัสดีครับน้องๆ สาย Automation และผู้อ่านทุกท่าน! ชงกาแฟให้พร้อมแล้วมากางแผนผัง Network Topology คุยกันต่อในซีรีส์ เจาะลึก Industrial Network & SCADA จาก 101 สู่ Advanced ครับ
จากตอนที่แล้วที่เราคุยกันเรื่อง Producer-Consumer Model ทุกคนคงเห็นภาพแล้วว่า Common Industrial Protocol (CIP) มันเจ๋งแค่ไหนในการบริหารจัดการข้อมูล แต่ในโลกความจริงของโรงงานอุตสาหกรรม (Automation Pyramid) เครื่องจักรแต่ละระดับมีความต้องการไม่เหมือนกันครับ เซนเซอร์ตัวเล็กๆ ต้องการแค่ส่งสัญญาณ เปิด/ปิด เร็วๆ ในขณะที่ SCADA บนออฟฟิศต้องการดึงข้อมูล Data Logger ขนาดใหญ่
ถ้าเราใช้สาย LAN (Ethernet) เดินสายไปเสียบเซนเซอร์ทุกตัวในโรงงาน ต้นทุนคงทะลุเพดานและจัดการยากมาก ด้วยเหตุนี้ องค์กร ODVA และ ControlNet International จึงได้ร่วมกันสร้างมาตรฐานที่เรียกว่า The CIP Networks Library หรือพูดง่ายๆ คือ “ครอบครัวเครือข่าย CIP” เพื่อนำวิญญาณของ CIP ไปประทับร่างในฮาร์ดแวร์และสายสัญญาณที่เหมาะสมกับหน้างานแต่ละระดับ วันนี้พี่จะพาไปทำความรู้จักพี่น้องทั้ง 4 เครือข่ายกันครับ!
3. 🧠 แก่นวิชาโครงข่าย (Core Concepts)

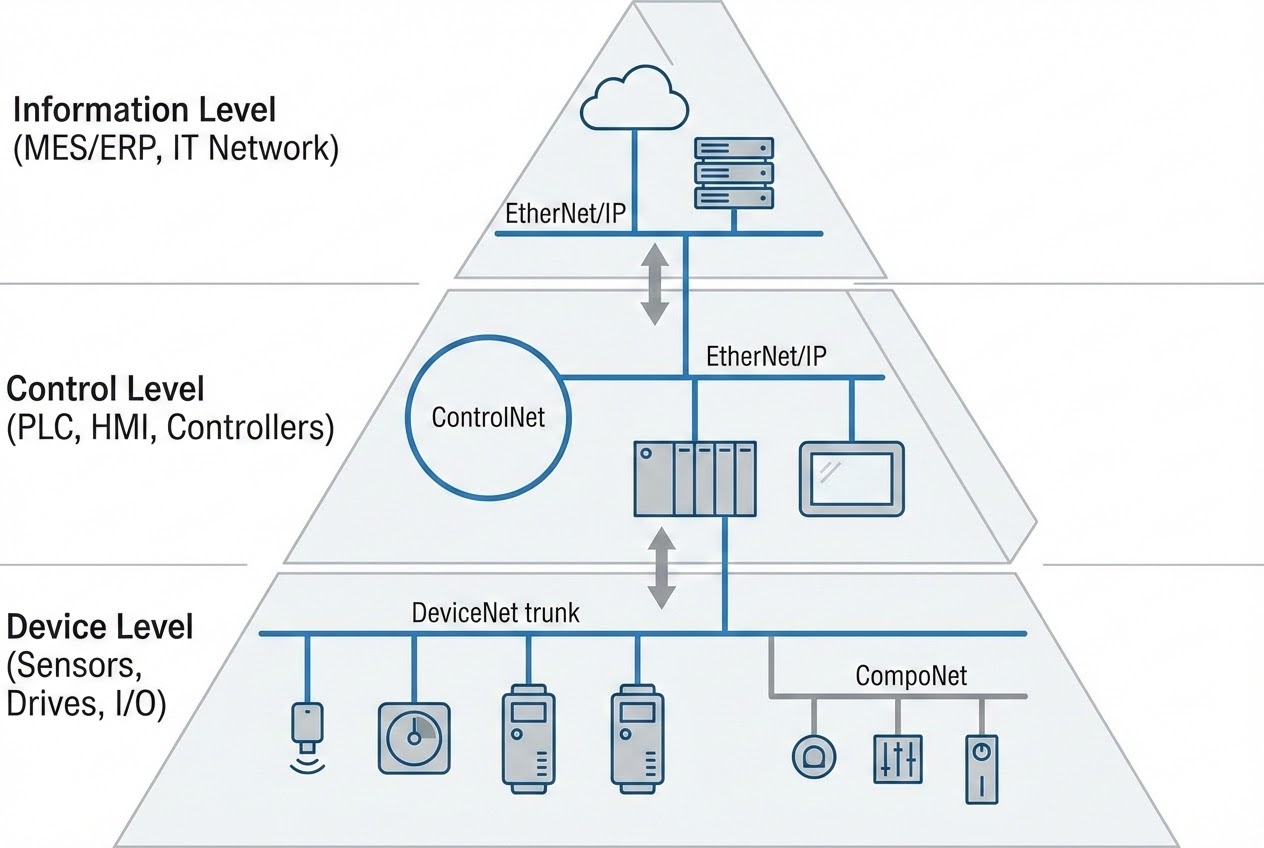

เพื่อให้เห็นภาพว่าเครือข่ายไหนอยู่ตรงไหน พี่ขอเปรียบเทียบระดับของโรงงานอุตสาหกรรมด้วย Automation Pyramid ซึ่งแบ่งเป็น 3 ระดับหลักๆ ดังนี้ครับ:
- Information Level (ระดับสารสนเทศ): เป็นระดับบนสุด เชื่อมโยงระบบควบคุมเข้ากับระบบ IT ขององค์กร (เช่น SCADA, ERP, MES) ต้องการแบนด์วิดท์มหาศาลเพื่อส่งข้อมูลจำนวนมาก
- Control Level (ระดับควบคุม): ระดับกลางที่ PLC, Controller, HMI และ Drives คุยกันเองแบบ Peer-to-peer ต้องการความเร็วสูงและความแม่นยำของเวลาที่แน่นอน (Determinism)
- Device Level (ระดับอุปกรณ์): ระดับล่างสุดที่เชื่อมต่อกับ เซนเซอร์, ลิมิตสวิตช์, วาล์ว และแอคทูเอเตอร์ ต้องการความเรียบง่าย ต้นทุนต่ำ ทนทาน ทนสัญญาณรบกวน และตอบสนองเร็ว
เครือข่ายในครอบครัว CIP ถูกออกแบบมาให้ตอบโจทย์ระดับเหล่านี้อย่างลงตัว โดยมีโครงสร้าง OSI Model ชั้น Application Layer ที่เหมือนกันเป๊ะ (ตามเอกสาร Volume 1: CIP) แต่ไปต่างกันที่ชั้น Physical และ Data Link Layer ครับ
4. 💻 ร่ายมนต์สถาปัตยกรรม (Architecture & Implementation)
เรามาชำแหละสเปกและจุดเด่นของพี่น้องตระกูล CIP แต่ละตัวแบบเจาะลึกกันเลยครับ:
1. EtherNet/IP (CIP on Ethernet Technology)
- เอกสารอ้างอิง: Volume 2
- เทคโนโลยี: วิ่งบนมาตรฐาน IEEE 802.3 (CSMA/CD) ร่วมกับ TCP/UDP/IP
- ความเร็ว: 10/100 Mbps จนถึงระดับ Gigabit
- ระดับที่เหมาะสม: Information Level & Control Level
- จุดเด่น: พี่ใหญ่สายแบนด์วิดท์! เปรียบเหมือน “รถไฟความเร็วสูง” ใช้โครงสร้างพื้นฐาน Ethernet มาตรฐานทั่วไป (Switches, Routers) ทำให้เชื่อมต่อข้อมูลจากระดับโรงงานขึ้นสู่ระดับองค์กรหรืออินเทอร์เน็ตได้อย่างไร้รอยต่อ รองรับข้อมูลปริมาณมากและสถาปัตยกรรมแบบ Ring (DLR) เพื่อความเสถียร
2. ControlNet (CIP on CTDMA Technology)
- เอกสารอ้างอิง: Volume 4
- เทคโนโลยี: ใช้กลไกการเข้าถึงเวลาแบบ CTDMA บนสาย Coaxial (RG-6) หรือ Fiber Optic
- ความเร็ว: 5 Mbps คงที่
- ระดับที่เหมาะสม: Control Level
- จุดเด่น: พี่รองสายเจ้าระเบียบ! เปรียบเหมือน “รถด่วนพิเศษที่มีตารางเวลาชัดเจน” โดดเด่นที่สุดเรื่องความเป๊ะของเวลา (Strict Determinism และ Repeatability) เหมาะสำหรับงานเชื่อมโยง I/O ความเร็วสูง และ PLC Interlocking ที่ยอมให้ข้อมูลเลทหรือชนกันไม่ได้เด็ดขาด
3. DeviceNet (CIP on CAN Technology)
- เอกสารอ้างอิง: Volume 3
- เทคโนโลยี: สร้างบนพื้นฐาน CAN (Controller Area Network) (CSMA/NBA)
- ความเร็ว: 125, 250 หรือ 500 Kbps (แลกกับระยะทางสูงสุด 500 เมตร)
- ระดับที่เหมาะสม: Device Level
- จุดเด่น: พี่สามสายถึกทน! เปรียบเหมือน “รถบรรทุกออฟโรด” จุดเด่นคือสายเคเบิลแบบ 4 คอร์ที่ ส่งทั้งสัญญาณข้อมูลและไฟฟ้า (24 Vdc) ในเส้นเดียวกัน ลดความยุ่งยากในการเดินสาย ทนทานต่อสัญญาณรบกวน เหมาะสำหรับมัดรวมเซนเซอร์และแอคทูเอเตอร์หลายๆ ตัวเข้าหา PLC
4. CompoNet (CIP on TDMA Technology)
- เอกสารอ้างอิง: Volume 6
- เทคโนโลยี: ใช้กลไก TDMA (Time Domain Multiple Access) ปรับปรุงจากโครงสร้าง RS485
- ความเร็ว: สูงสุด 4 Mbps
- ระดับที่เหมาะสม: Sensor/Actuator Level (ระดับล่างสุดของ Device Level)
- จุดเด่น: น้องเล็กสายแว้น! เปรียบเหมือน “มอเตอร์ไซค์ส่งของด่วน” ออกแบบมาเพื่อสล็อตเวลาขนาดจิ๋วโดยเฉพาะ (Bit-level I/O) รอบการสื่อสารเร็วกว่า 1 มิลลิวินาที ใช้สายแบน (Flat cable) 4 เส้น หรือสาย unshielded แบบ 2 เส้นที่เข้าหัวง่ายมากๆ (IDC Connector) เหมาะกับงานที่เซนเซอร์กระจายตัวยิบย่อยและต้องการลดเวลาการเข้าสาย
5. 🛡️ เคล็ดลับจากห้องคอนโทรล (Under the Hood / Pro-Tips)
ในฐานะ Network Architect พี่ขอแชร์ความลับระดับสวรรค์ของการออกแบบระบบด้วย CIP Networks Library นั่นคือ Seamless Bridging and Routing ครับ!
ลองจินตนาการว่าคุณนั่งอยู่หน้าจอ SCADA (อยู่บน EtherNet/IP) แล้วต้องการตั้งค่า Parameter หรือโยนคำสั่ง Explicit Messaging ให้กับ Inverter (Drive) ที่ต่ออยู่บนโครงข่าย DeviceNet
ในระบบอื่น คุณอาจจะต้องเขียนโปรแกรม Ladder ใน PLC เพื่อทำตัวเป็น Gateway คอยแมปปิ้ง (Mapping) ข้อมูลข้ามเครือข่ายให้วุ่นวาย แต่ในจักรวาลของ CIP เนื่องจากโครงสร้างชั้น Application Layer มันเหมือนกัน 100% ตัว Routing จะสามารถทำหน้าที่ส่งผ่าน (Forward) ข้อความข้ามเครือข่าย (จาก TCP/IP -> Backplane -> CAN) ไปถึงปลายทางได้ทันทีโดยไม่เปลี่ยนรูปฟอร์แมตข้อมูล! นี่คือสิ่งที่ทำให้อุปกรณ์ต่างระดับทำงานร่วมกันได้อย่างสมบูรณ์แบบครับ
6. 🏁 บทสรุป (To be continued…)
จะเห็นได้ว่า CIP Networks Library ไม่ได้สร้างมาเพื่อแข่งขันกันเอง แต่ถูกออกแบบมาให้ “ทำงานร่วมกันเป็นทีม” ตามระดับของ Automation Pyramid อย่างมีกลยุทธ์ EtherNet/IP รับจบเรื่องข้อมูลก้อนใหญ่และการเชื่อมต่อ IT, ControlNet คุมความเป๊ะของเวลา, DeviceNet ลุยงานภาคสนาม จ่ายไฟและส่งข้อมูล และ CompoNet วิ่งเก็บข้อมูลเซนเซอร์ระดับล่างสุดด้วยความเร็วแสง
ในตอนต่อไป เราจะมาเจาะลึกพระเอกยุค Industry 4.0 อย่าง EtherNet/IP กันให้ชัดเจนขึ้น ว่าการเอา CIP มาวิ่งบนสาย LAN มาตรฐาน มันใช้กลไกอะไรถึงทำให้การควบคุมเครื่องจักรกลายเป็นเรื่องง่ายนิดเดียว… รอติดตามอ่านกันนะครับ!
