1. 🎯 ตอนที่ 3: Producer/Consumer Model หัวใจสำคัญของการรับส่งข้อมูลแบบ CIP

2. 📖 เปิดฉาก (The Hook)

สวัสดีครับน้องๆ สาย Automation และผู้อ่านทุกท่าน! ชงกาแฟให้พร้อมแล้วมากางแผนผัง Network Topology คุยกันต่อในซีรีส์ เจาะลึก Industrial Network & SCADA จาก 101 สู่ Advanced ครับ

ในยุคก่อนที่สถาปัตยกรรมเครือข่ายจะก้าวหน้ามาถึงทุกวันนี้ พวกเราที่ทำระบบควบคุมมักจะปวดหัวกับปัญหา “คอขวด” ของแบนด์วิดท์บนสายสัญญาณ ลองจินตนาการถึงระบบแบบดั้งเดิมที่ใช้โมเดล Source/Destination หรือ Master/Slave ดูสิครับ ถ้า PLC (Master) ต้องการส่งข้อมูลคำสั่งเดียวกันไปให้ Motor Starter หรือ Drive 5 ตัว PLC จะต้องส่งข้อความออกไปทีละตัวเรียงกันไป 5 ครั้ง ทำให้เสียเวลาและเปลืองพื้นที่บนสายสัญญาณอย่างมหาศาล, พอระบบใหญ่ขึ้น เครื่องจักรก็เริ่มตอบสนองช้าลงแบบเห็นได้ชัด

เพื่อแก้ปัญหานี้ เทคโนโลยีเครือข่ายยุคใหม่จึงต้องเปลี่ยนกระบวนทัศน์เสียใหม่ และนั่นคือที่มาของเวทมนตร์ลับที่ซ่อนอยู่ใน Common Industrial Protocol (CIP) ซึ่งเราเรียกว่า Producer/Consumer Model ครับ!

3. 🧠 แก่นวิชาโครงข่าย (Core Concepts)

เพื่อให้เห็นภาพชัดเจน พี่ขอเปรียบเทียบการทำงานระหว่าง 2 โมเดลนี้สไตล์วิศวกรคุยกันครับ:

  • โมเดล Source/Destination (แบบดั้งเดิม): การสื่อสารแบบนี้จะระบุ “ที่อยู่ต้นทาง” (Source) และ “ที่อยู่ปลายทาง” (Destination) ลงไปในแพ็กเก็ตข้อมูล, เหมือนเราจ่าหน้าซองจดหมายส่งไปรษณีย์ ถ้าอยากส่งให้คน 10 คน ก็ต้องก๊อปปี้จดหมายแล้วจ่าหน้าซองส่ง 10 ซอง
  • โมเดล Producer/Consumer (แบบ CIP): การสื่อสารแบบนี้ “ไม่สนใจ” ที่อยู่ปลายทางครับ! แต่จะใช้ตัวระบุที่เรียกว่า Connection ID (CID) แปะไปกับข้อความแทน,, อุปกรณ์ที่มีข้อมูล (Producer) จะส่งข้อมูลออกไปบนเครือข่าย “เพียงครั้งเดียว” เท่านั้น, แล้วอุปกรณ์ปลายทางตัวอื่นๆ (Consumers) ที่สนใจข้อมูลนี้ ก็จะคอยดักฟังและหยิบข้อมูลไปใช้พร้อมๆ กันได้เลย,,

พี่ชอบเปรียบเทียบว่า Producer/Consumer Model ก็เหมือนกับ “การจัดรายการวิทยุ” ครับ ดีเจ (Producer) กระจายเสียงออกไปในอากาศเพียงครั้งเดียว ใครก็ตามที่อยากฟังเพลงนี้ (Consumers) ก็แค่จูนคลื่นความถี่ (Connection ID) ให้ตรงกัน ก็สามารถรับฟังข้อมูลได้พร้อมกันเป็นสิบเป็นร้อยคนโดยที่ดีเจไม่ต้องเหนื่อยเพิ่มเลย!

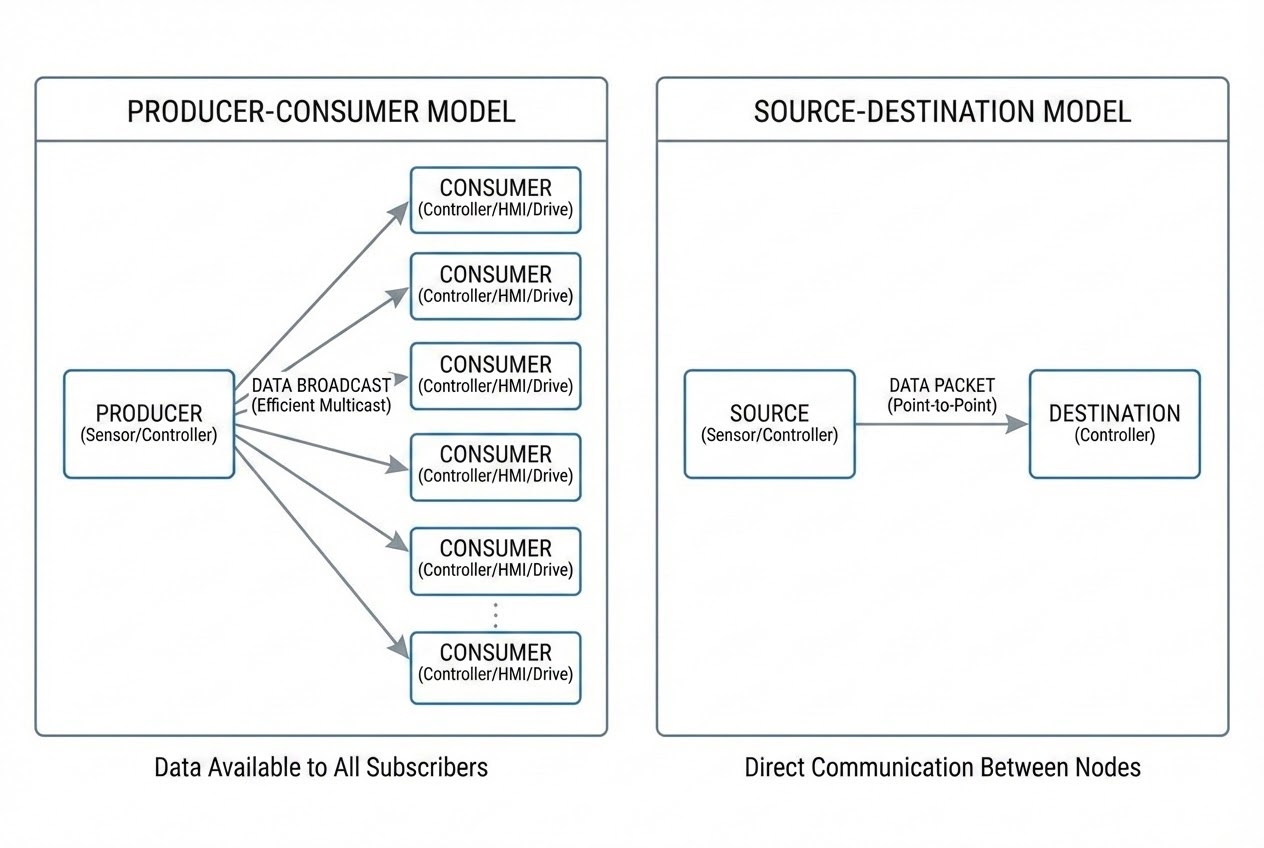

รูปประกอบ Producer-Consumer vs Source-Destination

4. 💻 ร่ายมนต์สถาปัตยกรรม (Architecture & Implementation)

ในสถาปัตยกรรมของ CIP การรับส่งข้อมูล I/O ที่ต้องการความเร็วสูงระดับเรียลไทม์ จะถูกเรียกว่า Implicit Messaging (หรือ I/O Messaging),, ซึ่งใช้โมเดล Producer/Consumer อย่างเต็มรูปแบบครับ

เหตุผลที่มันชื่อว่า “Implicit” ก็เพราะความหมายของข้อมูลนั้น “ถูกแฝง” (Implied) ไว้ใน Connection ID เรียบร้อยแล้วตั้งแต่ตอนสร้างการเชื่อมต่อ,, อุปกรณ์ปลายทางรู้ทันทีว่าถ้าได้รับ CID นี้ ข้อมูลไบต์ที่ 1 หมายถึงอะไร ไบต์ที่ 2 หมายถึงอะไร โดยไม่ต้องส่งคำอธิบายแนบไปกับข้อความให้เปลืองพื้นที่

เมื่อเรานำ CIP มาประยุกต์ใช้บนเครือข่ายต่างๆ กลไกเบื้องลึกก็จะปรับตัวให้เข้ากับสื่อกลางนั้นๆ เช่น:

  • บนเครือข่าย DeviceNet: จะใช้กลไกของ CAN bus ที่ข้อความทุกตัวจะมี Identifier แปะไว้ อุปกรณ์ในเครือข่ายจะใช้ Mask Filters เพื่อกรองรับเฉพาะข้อความ (CID) ที่ตัวเองต้องการ (Multicast mode),
  • บนเครือข่าย EtherNet/IP: จะใช้ข้อได้เปรียบของสถาปัตยกรรม UDP/IP ร่วมกับเทคโนโลยี IP Multicast,, ทำให้สวิตช์และเราเตอร์สามารถกระจายแพ็กเก็ตเดียวจาก Producer ไปยังพอร์ตของ Consumers หลายๆ ตัวได้พร้อมกันในระดับฮาร์ดแวร์เลยทีเดียว

5. 🛡️ เคล็ดลับจากห้องคอนโทรล (Under the Hood / Pro-Tips)

ข้อดีของการออกแบบสถาปัตยกรรมด้วย Producer/Consumer Model ที่ Network Architect ต้องรู้ มีดังนี้ครับ:

  1. Optimization of Bandwidth (ลดคอขวดบนสายสัญญาณ): การลดการส่งข้อมูลซ้ำซ้อน (Transmitted multiple times) ช่วยประหยัดแบนด์วิดท์เครือข่ายได้อย่างมหาศาล,, ยิ่งแบนด์วิดท์เหลือกว้างเท่าไหร่ เครือข่ายก็ยิ่งมีความเร็วและประสิทธิภาพสูงขึ้นเท่านั้น (Less bandwidth equates to greater efficiency and overall speed),
  2. Flexible Triggering (กำหนดจังหวะการผลิตข้อมูลได้): Producer ไม่จำเป็นต้องส่งข้อมูลตลอดเวลา เราสามารถตั้งค่า Production Trigger ได้ตามเหมาะสม เช่น:
    • Cyclic: ส่งตามรอบเวลาที่กำหนดเป๊ะๆ (Requested Packet Interval - RPI),
    • Change of State (COS): ส่งเมื่อข้อมูลมีการเปลี่ยนแปลงสถานะเท่านั้น ซึ่งช่วยลดภาระเครือข่ายได้ดีที่สุด และจะมีกลไก Heartbeat เลี้ยงไว้เบาๆ เพื่อให้ Consumer รู้ว่า Producer ยังไม่ตาย
  3. Scalability (รองรับการขยายตัว): หากในอนาคตมีจอ HMI ตัวใหม่เพิ่มเข้ามาในโรงงานและต้องการดูค่าเซนเซอร์ตัวเดิม HMI ตัวนั้นก็แค่ทำตัวเป็น Consumer เข้ามาจูนรับ Connection ID เดิม โดยที่เซนเซอร์ (Producer) ไม่ต้องรับภาระหรือถูกแก้ไขโปรแกรมใดๆ เพิ่มเติมเลย!

6. 🏁 บทสรุป (To be continued…)

จะเห็นได้ว่า Producer/Consumer Model คือ “กระดูกสันหลัง” ที่ทำให้โปรโตคอลตระกูล CIP อย่าง EtherNet/IP, ControlNet และ DeviceNet สามารถควบคุมเครื่องจักรแบบเรียลไทม์ได้อย่างทรงพลัง,, มันฉีกกฎการสื่อสารแบบเดิมๆ ทิ้งไป และทำให้ข้อมูลที่สำคัญถูกส่งถึงปลายทางทุกจุดพร้อมกันอย่างมีประสิทธิภาพสูงสุด

ในตอนต่อไป เราจะมาเจาะลึกกันต่อว่า นอกจากข้อมูล I/O ที่วิ่งแบบ Producer/Consumer แล้ว โปรโตคอล CIP ยังมีกลไก “Explicit Messaging” เอาไว้สำหรับส่งคำสั่งตั้งค่า Configuration หรืออ่าน Diagnostics โดยไม่ให้ข้อมูลสูญหายได้อย่างไร… รอติดตามกันได้เลยครับ!
