1. 🎯 ตอนที่ 2: CIP (Common Industrial Protocol) คืออะไร ทำไมโรงงานทั่วโลกถึงใช้?

2. 📖 เปิดฉาก (The Hook)

สวัสดีครับผู้อ่านและน้องๆ สาย Automation ทุกท่าน! ชงกาแฟให้พร้อมแล้วมากางแผนผัง Network Topology คุยกันต่อครับ จากตอนที่แล้วที่เราเล่าถึงยุค “เกาะโดดเดี่ยวทางเทคโนโลยี” ที่ PLC แต่ละยี่ห้อคุยกันไม่รู้เรื่อง วันนี้พี่จะพามาเจาะลึกถึงพระเอกขี่ม้าขาวของเรา นั่นคือ Common Industrial Protocol (CIP)

ลองนึกภาพว่าเราซื้อพรินเตอร์มาตัวนึง แต่ดันบังคับว่าต้องใช้กับคอมพิวเตอร์ยี่ห้อ A เท่านั้น พังแล้วเปลี่ยนยี่ห้ออื่นก็ไม่ได้… น่าหงุดหงิดใช่ไหมครับ? ในอดีตโรงงานอุตสาหกรรมก็เจอฝันร้ายแบบนี้แหละครับ อุปกรณ์ถูกล็อกติดกับ Proprietary Protocols ของผู้ผลิตแต่ละค่าย จนกระทั่งกลุ่มผู้ผลิตชั้นนำมารวมตัวกันก่อตั้งองค์กร ODVA เพื่อผลักดัน CIP ให้เป็น Open Standard (มาตรฐานเปิด) วันนี้เราจะมาล้วงแคะแกะเกาว่า CIP มันทำงานอย่างไร และทำไมวิศวกรระบบทั่วโลกถึงรักมัน!

3. 🧠 แก่นวิชาโครงข่าย (Core Concepts)

คำจำกัดความที่สั้นและทรงพลังที่สุดของ CIP คือมันเป็น Media-Independent, Connection-based, Object-Oriented Protocol ครับ ฟังดูวิชาการจ๋าเลยใช่ไหม? มาย่อยเป็นภาษาคนกัน:

  • Media-Independent (ไม่ผูกติดกับสื่อกลาง): ในโครงสร้าง OSI Model โปรโตคอล CIP จะอาศัยอยู่บนชั้นบนสุด (Upper Layers คือ Application, Presentation และ Session) มันถูกออกแบบมาให้ “ไม่สนใจ” ว่าสายสัญญาณข้างล่าง (Physical Layer) หรือกลไกการรับส่งข้อมูล (Data Link Layer) จะเป็นอะไร พี่ชอบเปรียบเทียบว่า CIP คือ “ภาษา” (เช่น ภาษาไทย) คุณจะคุยภาษาไทยผ่านโทรศัพท์ (EtherNet/IP), เขียนจดหมาย (DeviceNet บน CAN bus), หรือคุยผ่านวิทยุสื่อสาร (ControlNet บน Coaxial) ข้อความและรูปแบบประโยคก็ยังเป็นภาษาไทยเหมือนเดิม!
  • Object-Oriented (สถาปัตยกรรมเชิงวัตถุ): CIP มองทุกอย่างในอุปกรณ์เป็น “Object” โดยแบ่งเป็น Classes, Instances และ Attributes เช่น วาล์ว 4 ตัว ก็คือคลาสวาล์วที่มี 4 Instances แต่ละตัวก็จะมี Attributes เช่น สถานะเปิด/ปิด หรือมี Fault หรือไม่ ทำให้ข้อมูลถูกจัดระเบียบอย่างเป็นมาตรฐาน

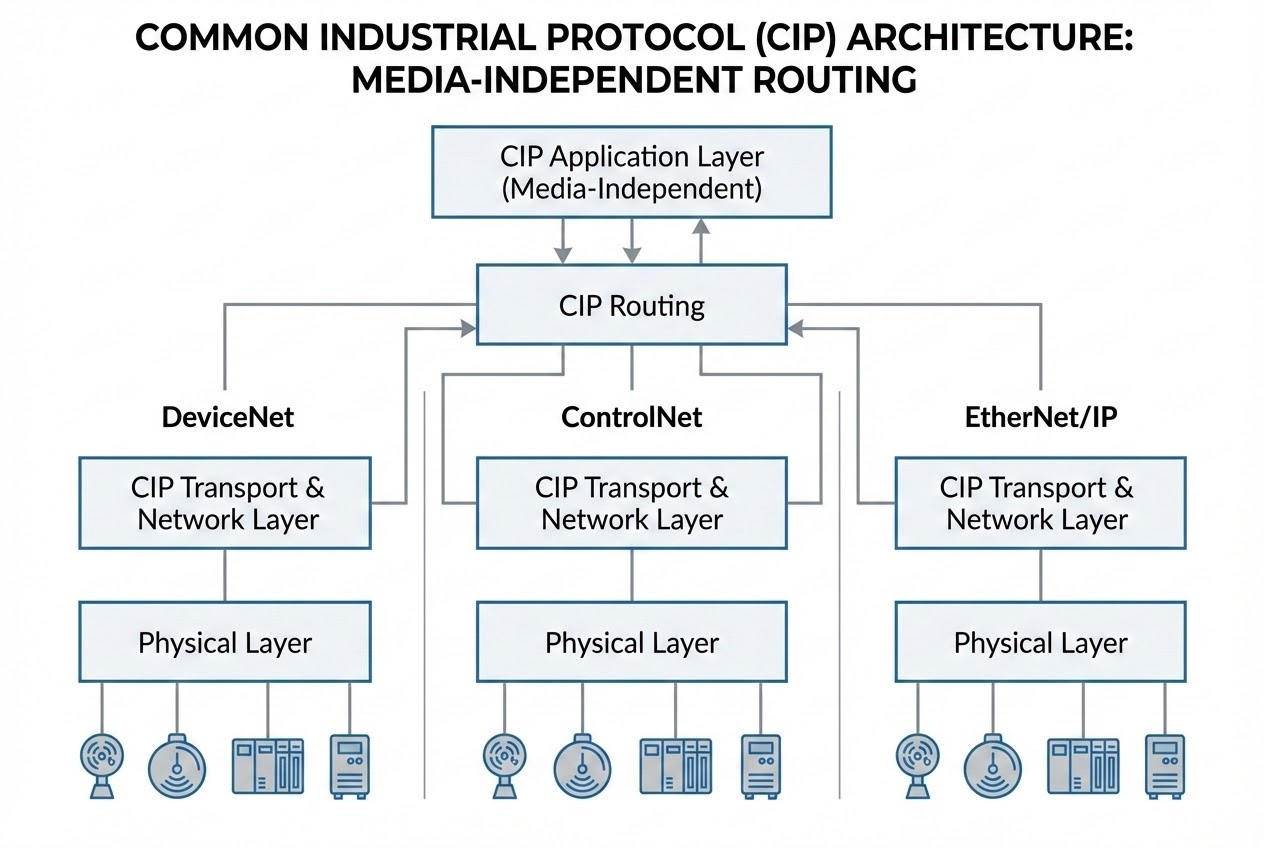

รูปประกอบ CIP Media-Independent Architecture

4. 💻 ร่ายมนต์สถาปัตยกรรม (Architecture & Implementation)

เมื่อ CIP เป็นมาตรฐานเปิด (Open Standard) ที่บริหารงานโดย ODVA มันจึงสร้างสิ่งที่เรียกว่า Device Profiles ขึ้นมาครับ นี่คือเวทมนตร์ที่ทำให้เกิด Interoperability (การทำงานร่วมกันได้) และ Interchangeability (การสลับสับเปลี่ยนได้)

อธิบายง่ายๆ คือ ODVA กำหนด Profile มาตรฐานไว้เลยว่า ถ้าคุณจะสร้าง AC Drive (Inverter) ขึ้นมาขาย ไม่ว่าคุณจะเป็นบริษัท A หรือบริษัท B โครงสร้าง Object ของคำสั่งสั่งรัน, หยุด, หรือปรับความเร็วรอบ ต้องเหมือนกันเป๊ะ ดังนั้น หากวันนึง AC Drive ยี่ห้อ A ในโรงงานพัง เราสามารถเอา AC Drive ยี่ห้อ B ที่รองรับ CIP Profile เดียวกันมาเสียบสาย โหลดไฟล์ EDS (Electronic Data Sheet) ลงไป แล้วให้ PLC สั่งงานต่อได้ทันทีโดยแทบไม่ต้องแก้โค้ด!

นอกจากนี้ สถาปัตยกรรมการส่งข้อมูลของ CIP ยังใช้โมเดลแบบ Producer-Consumer แทนที่จะเป็นแบบ Source-Destination (หรือ Master-Slave) แบบเก่า พี่มักจะเปรียบเทียบว่า:

  • Source-Destination แบบเก่า: เหมือนหัวหน้า (Master) ต้องโทรศัพท์ไปสั่งลูกน้อง (Slave) ทีละคน เสียเวลาและเปลืองแบนด์วิดท์
  • Producer-Consumer ของ CIP: เหมือนการ “จัดรายการวิทยุ” อุปกรณ์ที่เป็น Producer จะ “กระจายสัญญาณ (Multicast)” ข้อมูลออกไปบนเครือข่ายเพียงครั้งเดียว ใครก็ตามที่เป็น Consumer และสนใจข้อมูลนี้ (จูนคลื่น Connection ID ตรงกัน) ก็สามารถรับข้อมูลไปประมวลผลพร้อมกันได้ทันที ทำให้เครือข่ายมีประสิทธิภาพสูงมาก!

5. 🛡️ เคล็ดลับจากห้องคอนโทรล (Under the Hood / Pro-Tips)

จากที่พี่ออกแบบระบบมา สรุปประโยชน์เน้นๆ 4 ข้อที่ภาคอุตสาหกรรมได้รับจากการใช้ CIP แบบฟันธงเลยครับ:

  1. Seamless Bridging and Routing (ไร้รอยต่อข้ามเครือข่าย): เพราะทุกชั้นใช้ CIP เหมือนกันหมด เราสามารถส่งข้อมูล Explicit Messaging จากคอมพิวเตอร์บนเครือข่าย EtherNet/IP วิ่งทะลุผ่าน PLC ลงไปตั้งค่าพารามิเตอร์ให้เซนเซอร์ที่อยู่บนเครือข่าย DeviceNet ได้เลย โดยไม่ต้องเขียนโปรแกรมแปลงข้อมูลใน Gateway (ไม่ต้องทำ Routing Table ให้วุ่นวาย)!
  2. Optimized Bandwidth & Real-Time Control: ด้วย Producer-Consumer model และการแยกประเภทข้อความชัดเจนระหว่าง Implicit Messaging (ส่งข้อมูล I/O ควบคุมผ่าน UDP/IP เน้นความเร็ว) และ Explicit Messaging (ส่งข้อมูลตั้งค่าผ่าน TCP/IP เน้นความชัวร์) ทำให้ระบบบริหารแบนด์วิดท์ได้ยอดเยี่ยม
  3. ลดต้นทุนและเวลาในการอบรม (Minimized Training Cost): วิศวกรเรียนรู้โครงสร้างของ CIP และการใช้เครื่องมือตั้งค่าเพียงครั้งเดียว ก็สามารถนำความรู้นั้นไปใช้จัดการได้ทั้งระบบ ไม่ว่าจะเป็นเครือข่าย ControlNet, DeviceNet หรือ EtherNet/IP
  4. รองรับการขยายตัวในอนาคต (Extensible Architecture): CIP ไม่หยุดนิ่ง! มันมีส่วนขยายอย่าง CIP Safety (กลไก Black Channel สำหรับระบบความปลอดภัย), CIP Sync (ซิงค์เวลาแม่นยำระดับนาโนวินาทีด้วย IEEE-1588), และ CIP Motion ที่สามารถเอาไปวิ่งบนมาตรฐาน LAN ทั่วไปได้อย่างสมบูรณ์

6. 🏁 บทสรุป (To be continued…)

CIP (Common Industrial Protocol) ไม่ใช่แค่โปรโตคอลธรรมดา แต่มันคือ “ภาษากลางและโครงสร้างพื้นฐาน” ที่ปลดแอกโรงงานอุตสาหกรรมจากการผูกขาดของเทคโนโลยีเฉพาะค่าย การเป็น Media-Independent ทำให้มันยืดหยุ่น และการเป็น Open Standard ทำให้มันเติบโตอย่างยั่งยืน

ปัจจุบัน ร่างทรงของ CIP ที่ทรงอิทธิพลที่สุดในยุค Industry 4.0 ก็คือ EtherNet/IP ครับ การจับเอา CIP มาวิ่งบนสาย LAN และ TCP/IP มาตรฐาน ทำให้ข้อมูลจากหน้าเครื่องจักรวิ่งตรงเข้าสู่ระบบ IT ขององค์กรได้ทันที… แต่สถาปัตยกรรมระดับลึกของ EtherNet/IP จะเป็นอย่างไร? ทำไมมันถึงส่งข้อมูล I/O แข่งกับเวลาได้? ติดตามต่อในตอนหน้านะครับ!
