1. 🎯 ตอนที่ 17: ศึกข้ามรุ่น! เปรียบเทียบข้อดีของ RS-485 ปะทะ EtherNet/IP ในโรงงาน

2. 📖 เปิดฉาก (The Hook)

สวัสดีครับน้องๆ สาย Automation และผู้อ่านทุกท่าน! ชงกาแฟเข้มๆ แล้วมากางแผนผัง Network Topology คุยกันต่อในซีรีส์ เจาะลึก Industrial Network & SCADA จาก 101 สู่ Advanced ครับ

เวลาที่เราเดินตรวจหน้างานในโรงงานอุตสาหกรรม เรามักจะเห็นภาพที่ย้อนแย้งกันอยู่เสมอครับ ตู้คอนโทรลตู้หนึ่งอาจจะมีสาย LAN (Ethernet) สีสดใสเสียบเข้าพอร์ต RJ45 บนตัว PLC ตัวท็อป ในขณะที่ตู้ข้างๆ กันกลับใช้สายทองแดงเปลือยๆ ตีเกลียวสองเส้นขันนอตเข้าเทอร์มินัลบล็อกแบบ RS-485 เพื่อดึงค่าจาก Power Meter

คำถามที่รุ่นน้องมักจะถามพี่คือ “พี่ครับ ในเมื่อ EtherNet/IP มันเร็วกว่าตั้งเยอะ ทำไมเราไม่โละ RS-485 ทิ้งไปให้หมดโรงงานเลยล่ะครับ?” คำตอบก็คือ เทคโนโลยีทั้งสองมีจุดกำเนิดและจุดเด่นที่ออกแบบมาเพื่อ “เอาชนะข้อจำกัดคนละแบบ” ครับ วันนี้พี่จะพามาจับคู่ชกข้ามรุ่น เปรียบเทียบข้อดีของ RS-485 ปะทะ EtherNet/IP ให้เห็นภาพชัดๆ ว่าใครคือตัวจริงในสมรภูมิไหน!

3. 🧠 แก่นวิชาโครงข่าย (Core Concepts)

ก่อนจะไปดูข้อดี เราต้องเข้าใจความต่างระดับโครงสร้าง (OSI Model) ก่อนครับ:

  • RS-485 (The Serial Veteran): มันไม่ใช่โปรโตคอลซอฟต์แวร์นะครับ แต่มันคือมาตรฐานทางไฟฟ้าในชั้น Physical Layer (Layer 1) ที่ใช้การส่งสัญญาณแบบสมดุล (Balanced/Differential) ส่วนโปรโตคอลที่วิ่งอยู่บนหลังมันมักจะเป็น Modbus RTU หรือ PROFIBUS
  • EtherNet/IP (The Modern Giant): ตัวนี้คือ “โปรโตคอล” ที่แท้จริงครับ มันคือการนำเอาวิญญาณของ Common Industrial Protocol (CIP) ในชั้น Application Layer มาประทับร่างวิ่งอยู่บนเทคโนโลยีมาตรฐานของ IEEE 802.3 Ethernet, TCP/IP และ UDP/IP

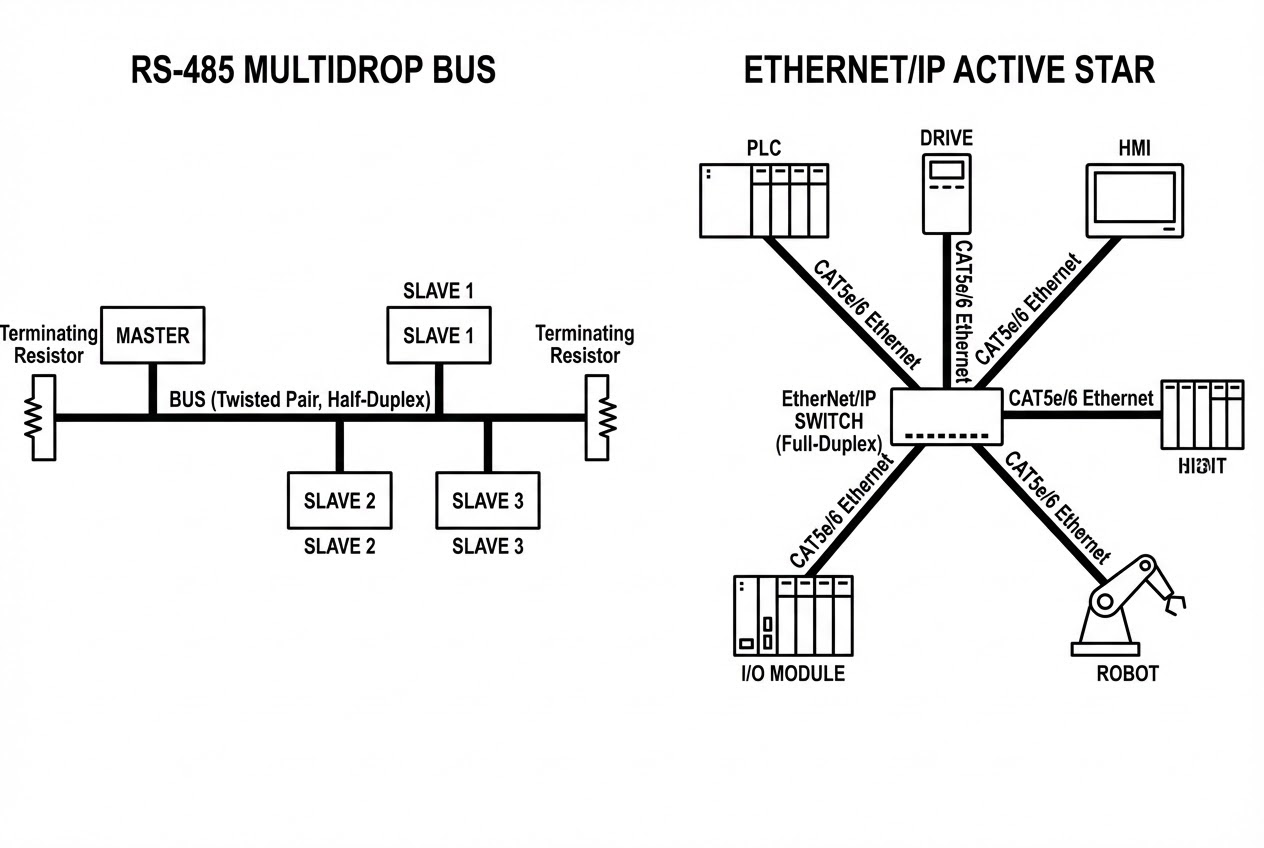

รูปประกอบเปรียบเทียบโครงสร้าง RS-485 และ EtherNet/IP

4. 💻 ร่ายมนต์สถาปัตยกรรม (Architecture & Implementation)

เรามาดูข้อดีที่ทำให้แต่ละเทคโนโลยียังคงความเป็นเจ้าสนามในจุดยืนของตัวเองกันครับ:

🏆 ข้อดีของ RS-485 (นักรบสายถึก) พี่มักเปรียบ RS-485 ว่าเป็น “รถบรรทุกออฟโรด” ครับ ไม่เร็ว ไม่หรู แต่ไปได้ทุกที่!

  1. ระยะทางทะลุขีดจำกัด (Long Distance): ข้อดีที่กินขาดที่สุดคือ RS-485 สามารถลากสายสัญญาณตีเกลียวคู่เดียวไปได้ไกลสูงสุดถึง 1,200 เมตร (4,000 ฟุต) ในขณะที่สาย LAN มาตรฐานของ Ethernet ลากได้ไกลสุดแค่ 100 เมตรต่อหนึ่งช่วงสวิตช์เท่านั้น
  2. ประหยัดสายด้วย Multidrop Topology: คุณสามารถลากสายเพียงเส้นเดียวแล้วพ่วงอุปกรณ์เข้าไปเป็นจุดๆ (Daisy-chain) ได้สูงสุดถึง 32 โหนด (Transmitters/Receivers) บนสายเส้นเดียวกัน ซึ่งช่วยประหยัดค่าสายไฟได้มหาศาลเมื่อเทียบกับ Ethernet รุ่นเก่า
  3. ภูมิคุ้มกันสัญญาณรบกวน (High Noise Immunity): ด้วยกลไกการอ่านค่าความต่างศักย์ระหว่างสาย 2 เส้น (Differential voltage) ทำให้มันสามารถหักล้างสัญญาณรบกวนทางแม่เหล็กไฟฟ้า (EMI) จากมอเตอร์หรือเตาหลอมที่วิ่งเข้ามากวนในโรงงานได้อย่างยอดเยี่ยม

🏆 ข้อดีของ EtherNet/IP (รถไฟความเร็วสูงแห่ง Industry 4.0) เปรียบ EtherNet/IP เป็น “รถไฟชินคันเซ็น” ครับ เร็ว แรง จุข้อมูลได้มหาศาล และเชื่อมต่อกับโลกภายนอกได้ทันที!

  1. ความเร็วและแบนด์วิดท์มหาศาล: RS-485 มักจะวิ่งกันที่ความเร็ว 9.6 ถึง 115 Kbps (ช้ามากๆ) แต่ EtherNet/IP ทำความเร็วได้ตั้งแต่ 10, 100 ไปจนถึง 1000 Mbps (Gigabit) ทำให้รองรับข้อมูลขนาดใหญ่ได้สบายๆ
  2. ความเสถียรระดับ Full-Duplex (Determinism): ในยุคแรก Ethernet ถูกมองว่ารับประกันเวลาส่งข้อมูลไม่ได้ (Non-deterministic) เพราะมีการชนกันของข้อมูล แต่ EtherNet/IP แก้เกมด้วยการใช้สวิตช์แบบ Full-Duplex เต็มรูปแบบ ข้อมูลจึงสามารถวิ่งสวนทางกันได้พร้อมๆ กันโดยไม่มีการชนกัน (No collisions) ทำให้ได้เครือข่ายที่ส่งข้อมูล I/O ควบคุมได้อย่างแม่นยำเป๊ะๆ
  3. เก่งทั้งบุ๋นและบู๊ในสายเดียว (Explicit & Implicit Messaging): การใช้พลังของ CIP ทำให้ EtherNet/IP สามารถใช้การเชื่อมต่อแบบ UDP (Multicast) ส่งข้อมูลควบคุม I/O ให้เร็วแบบฟ้าแลบ และใช้ TCP ส่งข้อมูลตั้งค่า (Configuration) แทรกไปในสาย LAN เส้นเดียวกันได้เลย
  4. ไร้รอยต่อกับระบบ IT องค์กร: เพราะมันวิ่งอยู่บน TCP/IP มาตรฐาน คุณจึงสามารถดึงข้อมูลจาก PLC ทะลุขึ้นไปหา SCADA หรือ ERP บนออฟฟิศ หรือใช้ Web Browser เข้าไปดูหน้าเว็บ (HTTP) ของตัวเซนเซอร์ได้โดยตรง ไม่ต้องซื้อ Gateway แปลงภาษาให้วุ่นวาย

5. 🛡️ เคล็ดลับจากห้องคอนโทรล (Under the Hood / Pro-Tips)

ในฐานะ Network Architect พี่ขอแนะนำ “ศาสตร์แห่งการผสมผสาน (Hybrid Approach)” ครับ:

  • จงใช้ RS-485 (เช่น Modbus RTU) กับอุปกรณ์ระดับล่าง (Device Level) ที่ส่งข้อมูลตัวเลขนิดๆ หน่อยๆ ไม่ต้องการความเร็วสูง และอยู่กระจัดกระจายไกลๆ เช่น มิเตอร์วัดไฟ (Power Meter), เซนเซอร์วัดอุณหภูมิ เพราะฮาร์ดแวร์มันราคาถูกมากๆ และเดินสายง่าย
  • จงใช้ EtherNet/IP เป็นโครงข่ายหลัก (Backbone) ในระดับควบคุม (Control Level) เพื่อให้ PLC คุยกันเอง คุยกับ SCADA หรือคุม Inverter (VFD) และ Servo Motor หลายๆ ตัวพร้อมกัน เพราะ EtherNet/IP รองรับบริการขั้นสูงอย่าง CIP Sync (ซิงค์เวลานาโนวินาที) และ CIP Safety (ระบบความปลอดภัยบนสาย LAN) ได้อย่างสมบูรณ์แบบ

6. 🏁 บทสรุป (To be continued…)

จะเห็นได้ว่าในโลกของระบบอัตโนมัติ ไม่มีเทคโนโลยีไหนที่ “ดีที่สุดในทุกเรื่อง” ครับ RS-485 ชนะเลิศในเรื่องความถึกทน ลากสายไกล และต้นทุนต่ำ ในขณะที่ EtherNet/IP คือราชาแห่งความเร็ว การจัดการข้อมูลปริมาณมหาศาล และการบูรณาการเข้าสู่โลกอินเทอร์เน็ต (IIoT) การเลือกใช้ให้ถูกงานคือหัวใจสำคัญของการออกแบบสถาปัตยกรรมเครือข่ายครับ

ในตอนต่อไป พี่จะพาไปชำแหละโปรโตคอลยอดฮิตที่มักจะสิงสถิตอยู่บนสาย RS-485 อย่าง Modbus RTU ว่าโครงสร้างเฟรมมันทำงานอย่างไร ทำไมมันถึงยังเป็นที่นิยมแม้จะถูกสร้างมาตั้งแต่ยุค 1970… รอติดตามอ่านกันนะครับ!
