1. 🎯 ตอนที่ 16: RS-485 กระดูกสันหลังแห่งเครือข่ายอุตสาหกรรม เหมาะกับงานแบบไหน?

2. 📖 เปิดฉาก (The Hook)

สวัสดีครับน้องๆ สาย Automation และผู้อ่านทุกท่าน! กลับมาล้อมวงจิบกาแฟ กางแผนผัง Network Topology คุยกันต่อในซีรีส์ เจาะลึก Industrial Network & SCADA จาก 101 สู่ Advanced ครับ

เวลาที่เราเดินเข้าไปในโรงงานอุตสาหกรรม ไม่ว่าจะยุคเก่าหรือยุค Industry 4.0 สิ่งหนึ่งที่เราจะเจอมันซ่อนตัวอยู่ตามตู้คอนโทรลหลังเครื่องจักรเสมอคือ “สายสัญญาณตีเกลียวสองเส้น” ที่เชื่อมต่ออุปกรณ์เข้าด้วยกันครับ ในอดีตวงการอุตสาหกรรมเคยใช้งานมาตรฐาน RS-232 แต่มันมีจุดอ่อนที่น่าปวดหัวมาก คือส่งข้อมูลได้แค่แบบจุดต่อจุด (Point-to-point) ลากสายได้ไกลสุดแค่ 15 เมตร (50 ฟุต) แถมยังแพ้สัญญาณรบกวนในโรงงานเอามากๆ

เพื่อก้าวข้ามข้อจำกัดนั้น มาตรฐาน RS-485 (หรือ EIA/TIA-485) จึงถือกำเนิดขึ้นมา และกลายเป็น “พระเอกตลอดกาล” ของวงการอุตสาหกรรมครับ! วันนี้พี่จะพาไปเจาะลึกว่า โครงสร้างทางกายภาพแบบ RS-485 นี้ มันถูกออกแบบมาเพื่อเหมาะสมกับงานประเภทไหนในโรงงาน และทำไมมันถึงยังคงถูกใช้งานอย่างแพร่หลายจนถึงทุกวันนี้ครับ

3. 🧠 แก่นวิชาโครงข่าย (Core Concepts)

RS-485 ไม่ใช่โปรโตคอลซอฟต์แวร์นะครับ แต่มันคือมาตรฐานทางไฟฟ้าในชั้น Physical Layer (Layer 1 ของ OSI Model) ที่กำหนดคุณสมบัติการส่งสัญญาณ ซึ่งมีจุดเด่นที่ทำให้มันเหมาะกับงานอุตสาหกรรม 3 ประการหลักๆ ดังนี้ครับ:

  1. เหมาะกับงานที่ต้องเดินสายระยะทางไกล (Long Distance): RS-485 สามารถลากสายสัญญาณได้ไกลสูงสุดถึง 1,200 เมตร (4,000 ฟุต) ที่ความเร็ว 1200 bps หรือทำความเร็วได้สูงสุดถึง 10 Mbps ในระยะทางสั้นๆ
  2. เหมาะกับงานที่สภาพแวดล้อมมีสัญญาณรบกวนสูง (High Noise Environments): โรงงานเต็มไปด้วยคลื่นแม่เหล็กไฟฟ้าจากอินเวอร์เตอร์และมอเตอร์ RS-485 ใช้เทคนิคการส่งสัญญาณแบบสมดุล (Balanced/Differential voltage) โดยใช้สายสัญญาณสองเส้น (A และ B) ข้อมูลจะถูกอ่านจาก “ความต่างศักย์” ระหว่างสายสองเส้นนี้ ทำให้มันหักล้างสัญญาณรบกวน (Noise) ที่เข้ามากระทบสายได้ดีเยี่ยม
  3. เหมาะกับงานที่ต้องพ่วงอุปกรณ์หลายตัว (Multidrop Networks): RS-485 รองรับการเชื่อมต่อแบบบัส (Bus topology) ทำให้เราสามารถเอาเซนเซอร์หรือเครื่องจักรมาพ่วงต่อกันบนสายสัญญาณคู่เดียวกันได้สูงสุดถึง 32 อุปกรณ์ (Transmitters/Receivers) โดยไม่ต้องเดินสายกลับมาที่ศูนย์กลางทุกตัว

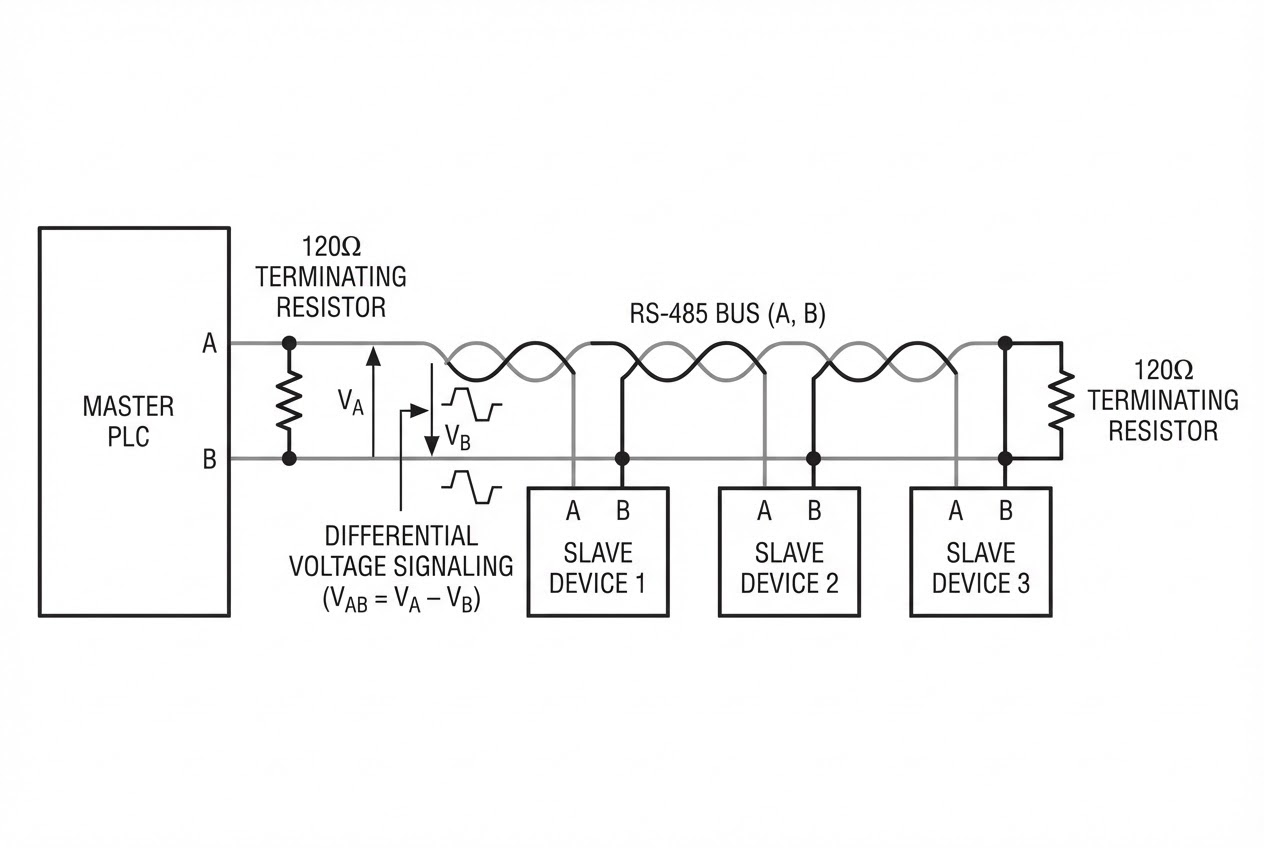

รูปประกอบ RS-485 Multidrop Topology

4. 💻 ร่ายมนต์สถาปัตยกรรม (Architecture & Implementation)

ความลับที่ทำให้ RS-485 สามารถทำงานแบบ Multidrop เชื่อมอุปกรณ์ 32 ตัวเข้าด้วยกันได้โดยที่สัญญาณไม่ชนกันพังพินาศ คือกลไกที่เรียกว่า Tri-state Operation (การทำงานแบบ 3 สถานะ) ครับ

โดยปกติอุปกรณ์อิเล็กทรอนิกส์จะมีแค่สถานะ Logic 1 (แรงดันบวก) และ Logic 0 (แรงดันลบ) แต่ตัวขับสัญญาณ (Line Driver) ของ RS-485 จะมีสถานะที่สามเพิ่มเข้ามาคือ High-impedance (ความต้านทานสูง) ในสถานะนี้ อุปกรณ์จะตัดตัวเองออกจากระบบเสมือนว่าไม่ได้ต่อสายอยู่ (Disabled)

กลไกนี้ทำให้ระบบเครือข่ายสามารถมี “ผู้พูด (Transmitter)” ได้เพียงทีละ 1 ตัวเท่านั้น ในขณะที่ตัวอื่นๆ จะอยู่ในโหมด “ผู้ฟัง (Receiver/High-impedance)” เสมอ (เรียกว่าการสื่อสารแบบ Half-duplex) โดยปกติแล้วเราจะให้ PLC ทำหน้าที่เป็น Master คอยส่งคำสั่งไปถาม Slave ทีละตัว เพื่อจัดระเบียบการจราจรบนสายสัญญาณครับ

ด้วยความเรียบง่ายและแข็งแกร่งนี้ RS-485 จึงถูกนำไปใช้เป็น “ร่างทรง” ให้กับโปรโตคอลอุตสาหกรรมระดับตำนานมากมาย เช่น:

  • Modbus RTU / ASCII: โปรโตคอลยอดฮิตที่ใช้ RS-485 ในการอ่านค่าพารามิเตอร์จาก VFD (Inverter), Power Meter และ Remote I/O
  • PROFIBUS DP: ใช้ RS-485 เป็นสื่อกลางในการส่งข้อมูลความเร็วสูง (สูงสุด 12 Mbps) ในงานควบคุมระดับโรงงาน
  • BACnet MS/TP: ใช้แพร่หลายในงานระบบอัตโนมัติสำหรับอาคาร (Building Automation) เช่น ควบคุมแอร์ (HVAC) และระบบแสงสว่าง

5. 🛡️ เคล็ดลับจากห้องคอนโทรล (Under the Hood / Pro-Tips)

ในฐานะ Network Architect ที่เคยแก้ปัญหาหน้างานมานับไม่ถ้วน พี่ขอฝาก “กฎเหล็ก 3 ข้อ” ของการติดตั้งระบบ RS-485 ครับ:

  1. ต้องใส่ตัวต้านทานปิดหัวท้าย (Terminating Resistors) เสมอ: ถ้าระยะทางสายยาวเกินไปหรือใช้ความเร็วสูง สัญญาณไฟฟ้าจะวิ่งไปชนปลายสายแล้ว “สะท้อนกลับ (Signal Reflection)” มากวนข้อมูลเดิมครับ เราต้องใส่ตัวต้านทานขนาดประมาณ 120 โอห์ม (ให้เท่ากับ Characteristic Impedance ของสาย) คร่อมระหว่างสาย A และ B ที่อุปกรณ์ตัวแรกและตัวสุดท้ายของเครือข่ายเสมอ
  2. อย่าต่อสายแบบดาว (Star Topology): แม้หน้างานจะดูเหมือนเดินสายง่าย แต่การแยกสาย RS-485 ออกเป็นแฉกๆ แฉกละยาวๆ (Star configuration) จะทำให้เกิดจุดสะท้อนสัญญาณเต็มไปหมดและทำให้เครือข่ายล่มได้ จงต่อแบบเรียงต่อกันไปเรื่อยๆ (Daisy-chain) เสมอ
  3. ใช้ RS485-IS สำหรับพื้นที่อันตราย: หากต้องลากสายเข้าไปในพื้นที่เสี่ยงระเบิด (Hazardous areas) ในโรงงานปิโตรเคมี มาตรฐานนี้ยังมีส่วนขยายที่เรียกว่า RS485-IS (Intrinsic Safety) ซึ่งจะจำกัดกระแสและแรงดันไฟฟ้าเพื่อป้องกันการเกิดประกายไฟ ให้คุณใช้งานได้อย่างปลอดภัยครับ

6. 🏁 บทสรุป (To be continued…)

สรุปได้ว่า มาตรฐาน RS-485 คือเทคโนโลยีทางกายภาพที่ “เกิดมาเพื่อลุย” ในภาคอุตสาหกรรมอย่างแท้จริงครับ มันตอบโจทย์ทั้งเรื่องการเดินสายที่ยาวไกล การพ่วงอุปกรณ์จำนวนมากเข้าด้วยกันเพื่อประหยัดสายไฟ และความถึกทนต่อสัญญาณรบกวนในโรงงาน ทำให้มันยังคงเป็นรากฐานที่สำคัญมากแม้เราจะก้าวเข้าสู่ยุค Industrial Ethernet แล้วก็ตาม

ในตอนต่อไป เราจะมาคุยกันถึงโปรโตคอลซอฟต์แวร์ยอดฮิตที่มักจะวิ่งอยู่บนหลังของ RS-485 อย่าง Modbus RTU แบบเจาะลึกทะลุถึงโครงสร้างเฟรมข้อมูลกันครับ ว่ามันเอาไปคุยกับ PLC ได้อย่างไร รอติดตามอ่านกันนะครับ!
