ตอนที่ 14: ทำความรู้จัก CIP Energy: การจัดการพลังงานแห่งอนาคต
1. 🎯 ตอนที่ 14: ทำความรู้จัก CIP Energy การจัดการพลังงานแห่งอนาคต
2. 📖 เปิดฉาก (The Hook)
สวัสดีครับน้องๆ สาย Automation และผู้อ่านทุกท่าน! ชงกาแฟเข้มๆ แล้วมากางแผนผัง Network Topology คุยกันต่อในซีรีส์ เจาะลึก Industrial Network & SCADA จาก 101 สู่ Advanced ครับ
สมัยก่อนเวลาพวกเราออกแบบระบบควบคุมเครื่องจักร เรามักจะโฟกัสแค่ว่า “ทำยังไงให้เครื่องจักรทำงานได้เร็วที่สุดและไม่พัง” เรื่องของพลังงานหรือค่าไฟ มักจะถูกมองข้ามไปเป็นแค่บิลรายเดือนที่ฝ่ายบัญชีต้องจ่าย หรือถ้าโรงงานไหนอยากจะเก็บข้อมูลการใช้พลังงาน (Energy Consumption) ก็ต้องไปซื้อ Power Meter มาติดแยก แล้วเดินสายเครือข่ายอีกวงหนึ่ง (เช่น Modbus RTU) ลากกลับมาที่ SCADA กลายเป็นว่าต้องทำระบบเครือข่ายซ้ำซ้อนเปลืองสายไฟไปอีก
แต่ในยุค Industry 4.0 ที่โลกถูกบีบด้วยข้อจำกัดทางนิเวศวิทยา (Ecological constraints) และความต้องการใช้พลังงานอย่างมีประสิทธิภาพ การรู้แค่ว่าเครื่องจักร “ทำงานอยู่หรือไม่” มันไม่พอแล้วครับ เราต้องรู้ด้วยว่ามัน “กินไฟไปเท่าไหร่และปล่อยคาร์บอนแค่ไหน” องค์กร ODVA จึงได้ออกส่วนขยายใหม่ที่เปรียบเสมือนสมองกลด้านพลังงาน นั่นก็คือ CIP Energy ครับ! วันนี้พี่จะพาไปดูว่าการเอาการจัดการพลังงานมาวิ่งบนสาย LAN เส้นเดียวกับที่ใช้คุมเครื่องจักร มันจะเปลี่ยนโลกการผลิตไปได้อย่างไร!
3. 🧠 แก่นวิชาโครงข่าย (Core Concepts)
CIP Energy เป็นส่วนขยายแอปพลิเคชันของ Common Industrial Protocol (CIP) ที่ถูกเพิ่มเข้ามาในเอกสาร Volume 1 ของ CIP Networks Library โดยมีเป้าหมายเพื่อสร้างมาตรฐานการปรับปรุงการใช้พลังงาน หรือที่เรียกว่า Optimization of Energy Usage (OEU™)
แนวคิดของ CIP Energy คือการกำหนดมาตรฐานของ Attributes, Services และ Behaviors เพื่อให้เครื่องจักรอุตสาหกรรมสามารถรายงานการใช้พลังงานของตัวเองได้อย่างเป็นระบบ และสามารถถูกควบคุมให้เข้าหรือออกจาก “โหมดประหยัดพลังงาน (Non-operational energy conserving states)” ได้ผ่านเครือข่ายโดยตรง
ที่สำคัญคือ CIP Energy ถูกออกแบบมาให้มีความเป็นกลาง (Protocol-neutral) และไม่ได้จำกัดอยู่แค่ “พลังงานไฟฟ้า” เท่านั้น แต่มันครอบคลุมไปถึงพลังงานรูปแบบอื่นๆ ทั้งหมดในโรงงาน ทำให้ข้อมูลจากระดับเครื่องจักร (Asset level) สามารถถูกรวบรวม (Aggregation) ส่งขึ้นไปยังระบบ ERP ขององค์กรเพื่อทำ Dynamic Demand-Response (เช่น การปรับลดการใช้พลังงานอัตโนมัติเมื่อค่าไฟในโครงข่ายแพงขึ้น) ได้อย่างง่ายดาย
4. 💻 ร่ายมนต์สถาปัตยกรรม (Architecture & Implementation)

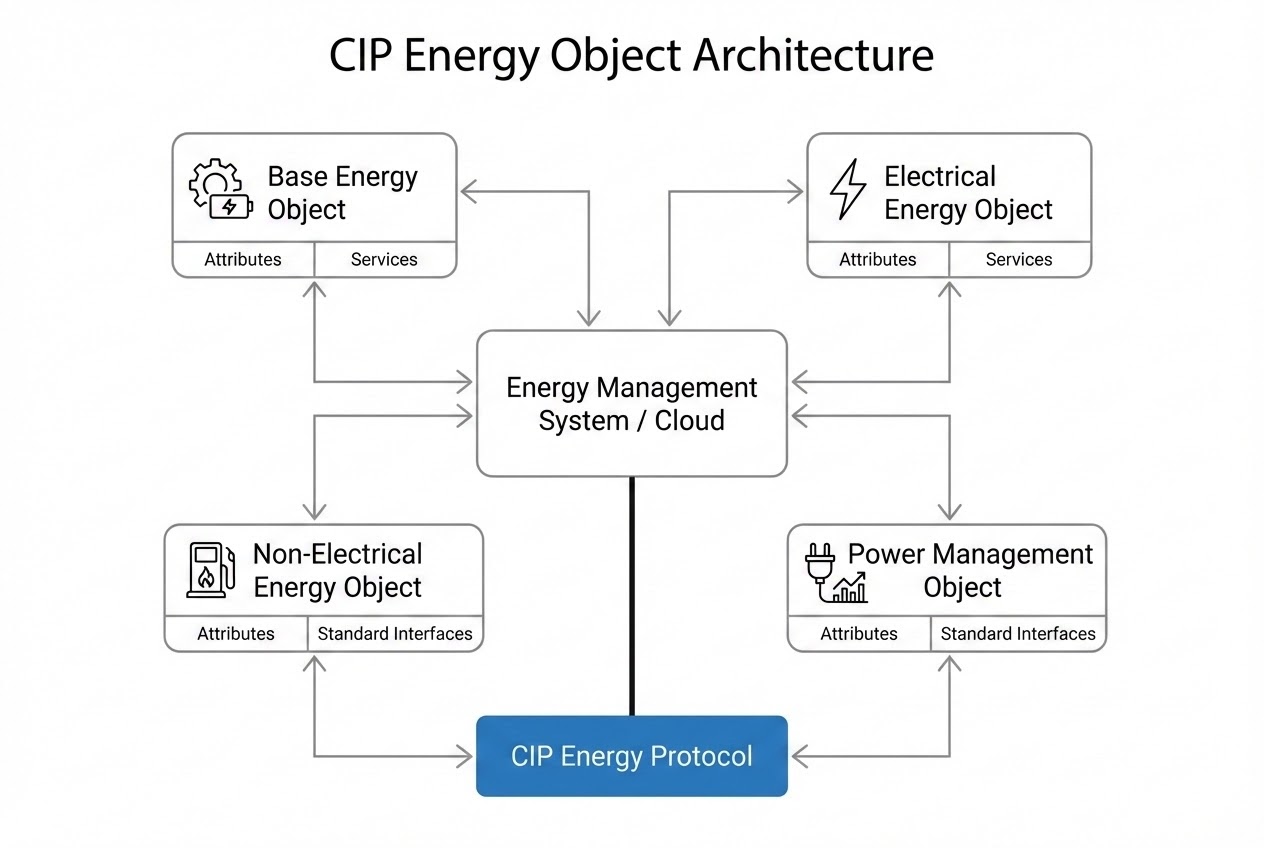

เพื่อให้เครื่องจักรทุกยี่ห้อคุยภาษาพลังงานเดียวกัน CIP Energy จึงได้กำหนดคลาสของ Object ใหม่ขึ้นมา 4 ตัวหลักๆ ครับ (เรียกรวมๆ ว่า CIP Energy Objects) ได้แก่:
- Base Energy Object (Class ID: 0x4E): เปรียบเสมือน “หัวหน้างานด้านพลังงาน (Energy Supervisor)” ของอุปกรณ์นั้นๆ ทำหน้าที่เป็นรากฐานในการเข้าถึงข้อมูลพลังงาน รวบรวมข้อมูลจากเซนเซอร์ย่อยๆ ภายในเครื่องจักร และจัดทำรายงานสรุปข้อมูลพลังงานที่เป็นมาตรฐานเดียวกันส่งให้ระบบ SCADA
- Electrical Energy Object (Class ID: 0x4F): ออบเจกต์ที่เกิดมาเพื่อจัดการ “พลังงานไฟฟ้า” โดยเฉพาะ เนื่องจากไฟฟ้ามีคุณสมบัติที่ซับซ้อน เช่น เป็นไฟฟ้ากระแสสลับแบบหลายเฟส (Poly-phase) มีการวัดแรงดัน กระแส และกำลังไฟฟ้า ออบเจกต์นี้จะจัดการรวบรวมค่ามิเตอร์เหล่านี้ไว้อย่างเป็นระเบียบ
- Non-Electrical Energy Object (Class ID: 0x50): นี่คือความใจกว้างของ CIP ครับ! โรงงานไม่ได้ใช้แค่ไฟฟ้า ออบเจกต์นี้ใช้สำหรับรายงานการใช้พลังงานที่ไม่ใช่ไฟฟ้าทั้งหมด เช่น ก๊าซธรรมชาติ, น้ำมันเชื้อเพลิง, ไอน้ำ (Steam), ลมอัด (Compressed air), น้ำร้อน หรือน้ำหล่อเย็น (Chilled water)
- Power Management Object (Class ID: 0x53): ไฮไลต์อยู่ตรงนี้ครับ! ออบเจกต์นี้เป็นตัวกำหนดแอตทริบิวต์และบริการสำหรับ “สั่งเครื่องจักรให้หลับหรือตื่น” เพื่อประหยัดพลังงานเมื่อไม่มีการผลิต
5. 🛡️ เคล็ดลับจากห้องคอนโทรล (Under the Hood / Pro-Tips)
ในฐานะ Network Architect พี่ขอเจาะลึกเวทมนตร์ของ Power Management Object ให้ดูครับ ปกติเวลาเราจะประหยัดไฟ เรามักจะใช้วิธี “สับเบรกเกอร์ทิ้ง” ซึ่งทำให้การสื่อสารของ PLC ขาดหายไปด้วย แต่ CIP Energy เสนอทางออกที่เนียนกว่านั้น โดยแบ่งสถานะพลังงาน (Energy-related states) ออกเป็น 6 สถานะ:
- Power Off: ปิดการทำงานและไม่มีไฟเลี้ยง
- Not Owned: อุปกรณ์เปิดอยู่ แต่ยังไม่มีใคร(Client) มาจองใช้งานบริการจัดการพลังงาน
- Owned: อุปกรณ์ทำงานปกติ และมี Client (เช่น SCADA) ควบคุมการจัดการพลังงานอยู่
- Paused (โหมดพักเบรก): (Pro-Tip 💡) สถานะนี้คือการเข้าโหมดประหยัดพลังงาน โดยที่ “การสื่อสารของเครือข่าย CIP ยังคงทำงานอยู่” (CIP communication continues) เหมือนเราพับหน้าจอคอมพิวเตอร์โน้ตบุ๊ก แต่โปรแกรมโหลดไฟล์เบื้องหลังและ Network ยังวิ่งอยู่!
- Sleeping (โหมดหลับลึก): เข้าโหมดประหยัดพลังงานขั้นสุด โดยระงับการสื่อสาร CIP ชั่วคราว (CIP communication is suspended) จะตื่นได้เมื่อมีสัญญาณปลุกพิเศษ
- Resuming: สถานะกำลังตื่นนอนเพื่อเปลี่ยนจาก Paused/Sleeping กลับไปเป็น Owned และพร้อมผลิต
เคล็ดลับหน้างาน: เราสามารถใช้ Explicit Messaging สั่งให้หุ่นยนต์หรือสายพานลำเลียงทั้งโซนเข้าสถานะ “Paused” ในช่วงเวลาพักเที่ยงของพนักงานได้ทันที ทำให้มอเตอร์และระบบขับเคลื่อนหยุดกินกระแสไฟ แต่ PLC ของเครื่องจักรยังคงส่งสถานะ Heartbeat กลับมาที่ SCADA ได้ตามปกติ ไม่เกิดแจ้งเตือน Network Loss ให้กวนใจ!
6. 🏁 บทสรุป (To be continued…)
จะเห็นได้ว่า CIP Energy คือการยกระดับเครือข่ายอุตสาหกรรม (อย่าง EtherNet/IP) ให้กลายเป็นเครือข่ายเพื่อสิ่งแวดล้อมอย่างแท้จริง มันเปลี่ยนเครื่องจักรธรรมดาให้กลายเป็นโหนดพลังงานอัจฉริยะ (Smart Energy Node) ที่รู้ตัวว่าตัวเองกินไฟเท่าไหร่ ใช้ลมไปกี่คิว และสามารถรับคำสั่งให้ประหยัดพลังงานได้โดยไม่กระทบกับความเสถียรของระบบเครือข่าย
แต่ถ้าในโรงงานเรามีอุปกรณ์รุ่นเก่า (Legacy Devices) หรือเซนเซอร์ราคาถูกที่ใช้โปรโตคอลอย่าง Modbus ล่ะ? เราจะเอามันเข้ามาเชื่อมต่อในจักรวาลอันหรูหราของ CIP ได้อย่างไร? …ในตอนต่อไป เราจะมาล้วงความลับของ Volume 7: การบูรณาการอุปกรณ์ Modbus เข้าสู่สถาปัตยกรรม CIP กันครับ รอติดตามอ่านกันได้เลย!
