1. 🎯 ตอนที่ 11: CIP Safety เบื้องต้น: เมื่อความปลอดภัยวิ่งบนสายเส้นเดียวกัน

2. 📖 เปิดฉาก (The Hook)

สวัสดีครับน้องๆ สาย Automation และผู้อ่านทุกท่าน! ชงกาแฟเข้มๆ แล้วมากางแผนผัง Network Topology คุยกันต่อในซีรีส์ เจาะลึก Industrial Network & SCADA จาก 101 สู่ Advanced ครับ

ถ้าใครเคยทำงานออกแบบตู้คอนโทรลในยุคก่อน คงจะจำความปวดหัวของการทำระบบ Safety (ความปลอดภัย) กันได้ดีใช่ไหมครับ? สมัยก่อนเวลาเราจะต่อปุ่ม Emergency Stop (E-Stop), ม่านแสงนิรภัย (Light Curtain) หรือลิมิตสวิตช์ เราต้องเดินสายไฟแยกต่างหากจากระบบควบคุมปกติ วิ่งตรงกลับไปหา Safety Relay ตัวเบ้อเริ่มในตู้คอนโทรล ยิ่งโรงงานใหญ่ สายไฟสีเหลืองๆ แดงๆ ก็ยิ่งพันกันยุ่งเหยิงเป็นรังนก แถมเวลาสายขาดทีก็หาจุดเสียกันตาเหลือก เพราะระบบมันต่ออนุกรมกันหมด

แต่ในยุค Industry 4.0 ที่ทุกอย่างวิ่งบนเครือข่ายอุตสาหกรรม คำถามคือ “เราจะเอาข้อมูลของปุ่ม E-Stop ไปวิ่งรวมกับข้อมูลสั่งงานมอเตอร์บนสาย LAN (Ethernet) เส้นเดียวกันได้ไหม?” คำตอบคือ “ได้ครับ!” และนี่คือจุดกำเนิดของเทคโนโลยีระดับโลกที่ชื่อว่า CIP Safety เทคโนโลยีที่ปฏิวัติวงการ ทำให้ความปลอดภัยและการควบคุมปกติสามารถวิ่งจับมือกันไปบนสายสัญญาณเส้นเดียวกันได้อย่างสมบูรณ์แบบ!

3. 🧠 แก่นวิชาโครงข่าย (Core Concepts)

CIP Safety คือส่วนขยาย (Extension) ของมาตรฐาน Common Industrial Protocol (CIP) ซึ่งถูกบรรจุอยู่ในเอกสาร Volume 5 ขององค์กร ODVA มันถูกออกแบบมาเพื่อเพิ่มบริการด้านความปลอดภัย (Safety Services) ที่มีความน่าเชื่อถือขั้นสูงสุด ลงไปในชั้น Application Layer ของ OSI Model

คอนเซปต์หลักที่ทำให้ CIP Safety กลายเป็นมาตรฐานที่โรงงานทั่วโลกยอมรับ (ผ่านมาตรฐาน IEC 61508 ระดับ SIL 3) มีดังนี้ครับ:

  • Coexistence (การอยู่ร่วมกันอย่างสันติ): CIP Safety อนุญาตให้อุปกรณ์ความปลอดภัย (Safety Devices) เช่น Safety PLC หรือ เซนเซอร์นิรภัย สามารถทำงานอยู่บนเครือข่ายเปิด (Open Network) เดียวกันกับอุปกรณ์ควบคุมมาตรฐาน (Standard Devices) ได้เลย โดยไม่ต้องเดินสายใหม่หรือแบ่งแยกเครือข่ายออกจากกันอย่างเด็ดขาด
  • Fail-safe (ปลอดภัยไว้ก่อนเมื่อเกิดเหตุฉุกเฉิน): นี่คือหัวใจหลักของระบบนิรภัยครับ! แนวคิดของการสร้างเครือข่าย Safety ไม่ใช่การสร้างเครือข่ายที่ “ไม่มีวันพัง” (เพราะสายแลนหนูก็กัดขาดได้ สวิตช์ก็ไฟดับได้) แต่หัวใจของมันคือ “เมื่อเครือข่ายพังหรือมีข้อผิดพลาด อุปกรณ์จะต้องรับรู้และเข้าสู่สถานะที่ปลอดภัย (Known Safe State) เสมอ” ยกตัวอย่างเช่น ถ้าระบบตรวจพบว่าสาย LAN ขาด หรือข้อมูลถูกกวนจนผิดเพี้ยน หุ่นยนต์จะต้องหยุดทำงานทันที (Fail-safe) เพื่อไม่ให้เกิดอันตรายต่อมนุษย์

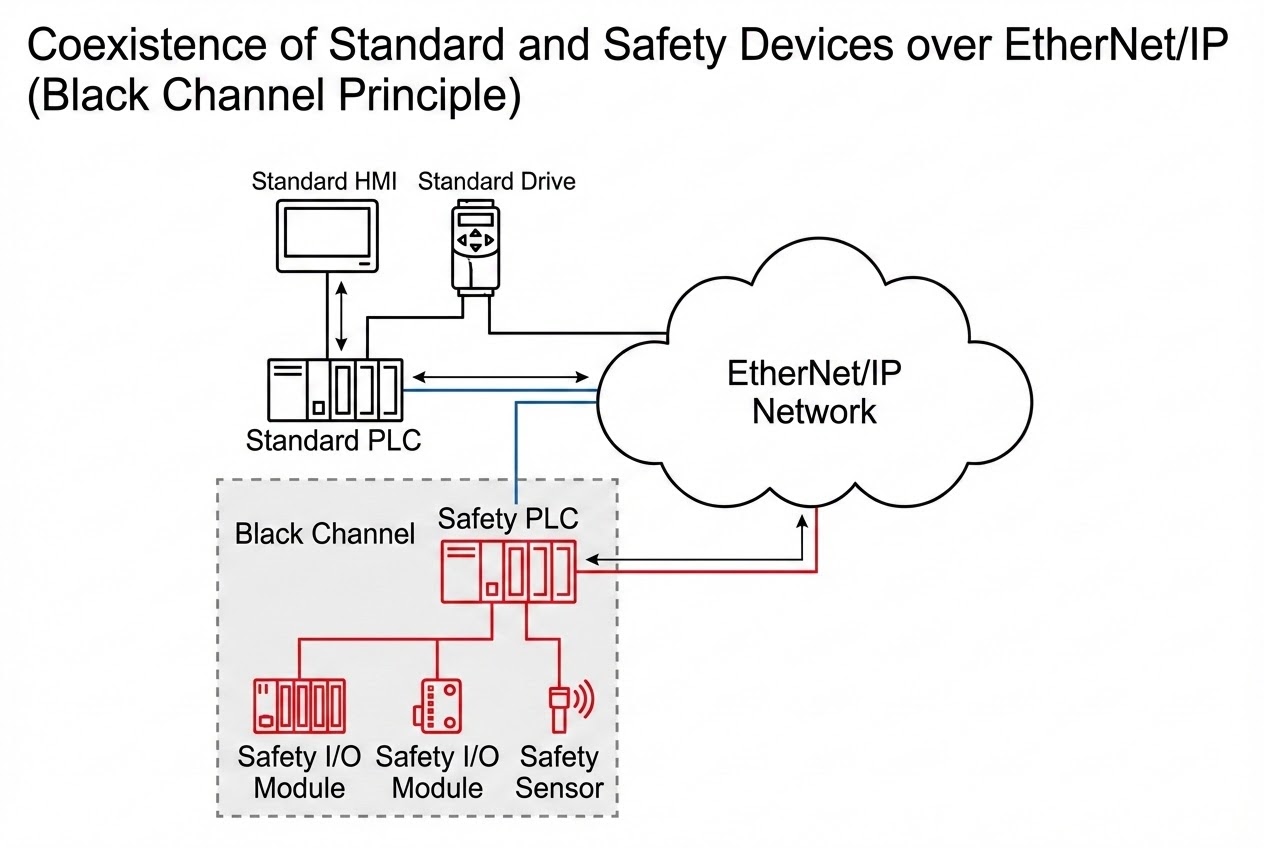

รูปประกอบ CIP Safety และ Black Channel Principle

4. 💻 ร่ายมนต์สถาปัตยกรรม (Architecture & Implementation)

แล้ว CIP Safety ทำอย่างไรถึงกล้าเอาข้อมูลคอขาดบาดตายไปวิ่งบนสาย LAN ทั่วๆ ไป? เวทมนตร์นี้เรียกว่าหลักการ “Black Channel” ครับ

พี่มักจะเปรียบเทียบว่า โครงสร้างของเครือข่ายปกติ (เช่น สายเคเบิล, Ethernet Switch, Router) มันก็เหมือน “อุโมงค์มืดๆ (Black Channel)” ที่เราไม่รู้เลยว่าข้างในจะมีโจรดักปล้นข้อมูล หรือมีหลุมบ่อที่ทำให้ข้อมูลส่งล่าช้าหรือไม่

ดังนั้น แทนที่จะไปพยายามทำให้อุโมงค์มันปลอดภัย (ซึ่งแพงและวุ่นวาย) CIP Safety เลือกที่จะ “สร้างเกราะป้องกันข้อมูล” ตั้งแต่จุดเริ่มต้น (Safety Originator) และไปตรวจสอบความถูกต้องที่จุดปลายทาง (Safety Target) โดยตรง

ตัวโปรโตคอล CIP Safety จะแนบข้อมูลพิเศษไปกับแพ็กเก็ต เช่น:

  1. Time Stamp (ตราประทับเวลา): เพื่อเช็คว่าข้อมูลนี้ส่งมาถึงช้าเกินไปหรือไม่ (ป้องกันข้อมูลเก่าตกค้างในสวิตช์แล้วเพิ่งหลุดออกมา)
  2. Safety CRC (รหัสตรวจสอบความถูกต้อง): เพื่อเช็คว่าระหว่างทางที่วิ่งผ่าน Black Channel ข้อมูลโดนกวนจนบิตเพี้ยนไปหรือไม่
  3. Production Identifier (PID): เพื่อให้แน่ใจว่าข้อความนี้ถูกส่งไปหาผู้รับที่ถูกต้องจริงๆ ไม่ได้ส่งผิดตัว

หากการตรวจสอบเหล่านี้ผิดพลาดแม้แต่ข้อเดียว อุปกรณ์ปลายทางจะเพิกเฉยต่อข้อมูลนั้นและเข้าสู่โหมด Fail-safe ทันที!

5. 🛡️ เคล็ดลับจากห้องคอนโทรล (Under the Hood / Pro-Tips)

ในมุมมองของ Network Architect การนำ CIP Safety มาใช้งานหน้างานจริง ให้ประโยชน์ (Benefits) ที่พลิกโฉมการออกแบบระบบไปเลยครับ:

  • ลดการเดินสายไฟและต้นทุน (Reduced Wiring Costs): เราไม่ต้องลากสายไฟสายทองแดงจากเซนเซอร์ความปลอดภัยทุกตัวกลับมาที่ตู้คอนโทรลกลางอีกต่อไป เซนเซอร์สามารถเสียบเข้ากับโมดูล Remote I/O บนเครือข่าย EtherNet/IP หรือ DeviceNet ใกล้ๆ เครื่องจักรได้เลย ช่วยประหยัดค่าสายไฟและค่าแรงมหาศาล
  • Seamless Routing (ข้ามเครือข่ายไร้รอยต่อ): สมมติเรามี Light Curtain ต่ออยู่บน DeviceNet Safety เราสามารถให้ข้อมูลความปลอดภัยนี้ วิ่งทะลุผ่าน Router ขึ้นไปยัง Safety PLC ที่อยู่บนเครือข่าย EtherNet/IP ได้โดยที่ “ข้อมูลยังคงความเป็น Safety ระดับ SIL 3 ครบถ้วน” เพราะเกราะป้องกัน (Black Channel) มันห่อหุ้มข้อมูลไว้ตั้งแต่ต้นทางถึงปลายทาง (End-to-End)
  • การวิเคราะห์ปัญหาที่เฉียบขาด (Advanced Diagnostics): ในระบบ Relay แบบเก่า ถ้า E-Stop ถูกกด 1 ตัวใน 10 ตัวที่ต่ออนุกรมกัน เครื่องจักรจะหยุด แต่เราจะไม่รู้เลยว่าตัวไหนถูกกด! แต่ด้วย CIP Safety อุปกรณ์ทุกตัวคือ Node บนเครือข่าย หน้าจอ SCADA สามารถบอกคุณได้ทันทีว่า “E-Stop ตัวที่ 3 โซนประกอบ ถูกกดเมื่อเวลา 10:05 น.” ทำให้แก้ไขปัญหาได้ไวสุดๆ

6. 🏁 บทสรุป (To be continued…)

สรุปสั้นๆ ให้เห็นภาพครับ CIP Safety คือเทคโนโลยีที่เข้ามาทลายกำแพงระหว่าง “ระบบควบคุมปกติ” และ “ระบบความปลอดภัย” โดยยอมให้มันวิ่งอยู่บนสายสัญญาณเส้นเดียวกันได้อย่างสันติและได้มาตรฐานความปลอดภัยระดับโลก (SIL 3) ด้วยหลักการ Black Channel และกลไก Fail-safe มันช่วยลดภาระการเดินสายไฟ และเพิ่มประสิทธิภาพในการดูแลรักษาระบบได้อย่างก้าวกระโดด

แต่เกราะป้องกันข้อมูลที่พี่เล่าไปในหลักการ Black Channel มันมีการทำงานเชิงลึกอย่างไร? รหัส Safety CRC และ Time Stamp มันถูกคำนวณและตรวจสอบแบบไหนถึงทำให้แฮกเกอร์หรือสัญญาณรบกวนเจาะไม่เข้า? …ในตอนต่อไป เราจะมาล้วงลึกกลไกเหล่านี้กันครับ โปรดติดตาม!
