ตอนที่ 10: Device Profiles ในโลกของ CIP คืออะไร?
1. 🎯 ตอนที่ 10: Device Profiles ภาษากลางที่สร้างความเข้ากันได้ข้ามสายพันธุ์
2. 📖 เปิดฉาก (The Hook)
สวัสดีครับน้องๆ สาย Automation และผู้อ่านทุกท่าน! ชงกาแฟเข้มๆ แล้วมากางแผนผัง Network Topology คุยกันต่อในซีรีส์ เจาะลึก Industrial Network & SCADA จาก 101 สู่ Advanced ครับ
ในตอนที่แล้ว เราคุยกันเรื่องวิธีส่งข้อมูลแบบ Explicit และ Implicit Messaging ซึ่งเปรียบเสมือน “วิธีการส่งจดหมาย” กันไปแล้ว แต่ปัญหาคือ… ต่อให้บุรุษไปรษณีย์จะส่งจดหมายได้เร็วแค่ไหน ถ้าคนรับเปิดจดหมายมาแล้ว “อ่านภาษาข้างในไม่ออก” มันก็ไม่มีประโยชน์ใช่ไหมครับ?
ในอดีต โลกของ Automation เคยเจ็บปวดกับเรื่องนี้มากครับ สมมติเรามี AC Drive (อินเวอร์เตอร์) ยี่ห้อ A พัง แล้วเราจำเป็นต้องเอา AC Drive ยี่ห้อ B มาใส่แทน แม้ว่ามันจะต่อสาย LAN ได้เหมือนกัน แต่โครงสร้างข้อมูลข้างใน (ว่าบิตไหนคือสั่ง Run บิตไหนคือสั่ง Stop) มันไม่เหมือนกันเลย! ผลคือวิศวกรต้องมารื้อแก้โค้ด PLC กันข้ามคืน
เพื่อทำลายกำแพงการผูกขาดเทคโนโลยี (Vendor Lock-in) นี้ องค์กร ODVA จึงได้สร้างกฎเหล็กขึ้นมาข้อหนึ่งในโลกของโปรโตคอล CIP สิ่งนั้นถูกเรียกว่า “Device Profiles” ครับ วันนี้พี่จะพาไปเจาะลึกว่ามันทำงานอย่างไร ถึงทำให้เครื่องจักรต่างยี่ห้อสามารถเสียบปลั๊กแล้วทำงานแทนกันได้ทันที!
3. 🧠 แก่นวิชาโครงข่าย (Core Concepts)
แก่นแท้ของ Device Profile คือการสร้าง “มาตรฐานกลาง (Core Standard)” สำหรับอุปกรณ์แต่ละประเภท เพื่อให้มั่นใจได้ว่าอุปกรณ์ชนิดเดียวกัน ไม่ว่าจะมาจากผู้ผลิตค่ายไหน จะต้องมีโครงสร้างข้อมูลและพฤติกรรมพื้นฐานที่เหมือนกัน
เป้าหมายสูงสุดของ Device Profile มีอยู่ 2 ระดับครับ:
- Interoperability (ความสามารถในการทำงานร่วมกัน): อุปกรณ์จากต่างผู้ผลิตสามารถอยู่บนเครือข่ายเดียวกัน และสามารถแลกเปลี่ยนข้อมูลกันได้อย่างเข้าใจ
- Interchangeability (ความสามารถในการสับเปลี่ยน): นี่คือขั้นสุดยอด! หมายความว่าอุปกรณ์ที่เป็นประเภทเดียวกัน (เช่น เซนเซอร์ยี่ห้อ A และยี่ห้อ B ที่ใช้ Profile เดียวกัน) สามารถนำมาสับเปลี่ยนทดแทนกันทางลอจิก (Logical replacements) ได้ทันที โดยที่ระบบควบคุม (PLC) แทบไม่ต้องรับรู้ถึงความเปลี่ยนแปลง

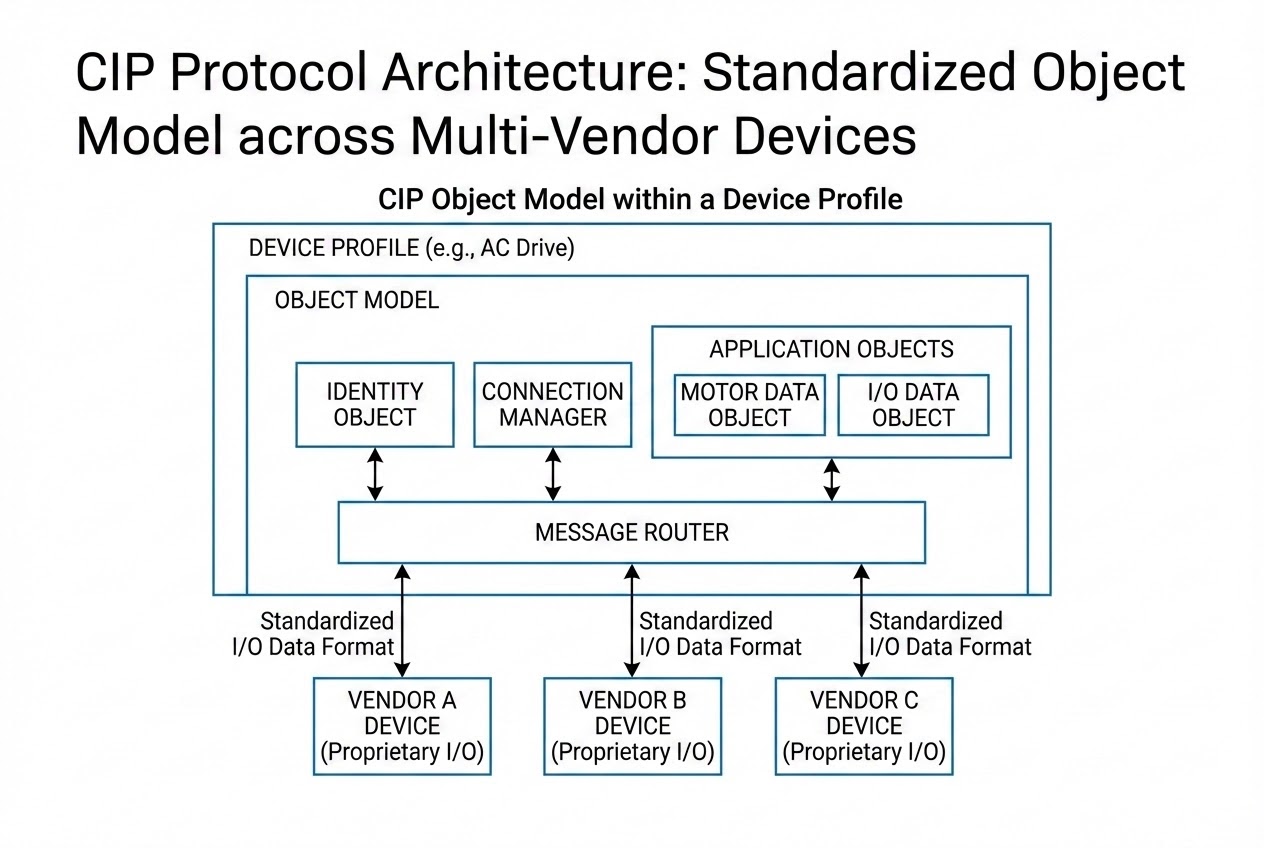

แล้วใน Device Profile หนึ่งๆ ODVA บังคับให้ต้องมีอะไรบ้าง? คำตอบคือต้องมี 3 องค์ประกอบหลักนี้เสมอครับ:
- Object Model (โมเดลเชิงวัตถุ): กำหนดว่าในอุปกรณ์ตัวนี้ต้องมี Object Class อะไรอยู่บ้าง (เช่น ต้องมี Identity Object เพื่อบอกตัวตน และต้องมี Application Object เฉพาะทางของมัน)
- I/O Data Format: กำหนดโครงสร้างข้อมูล I/O ชัดเจนเป๊ะๆ (Assembly Object) ว่า Byte ที่ 1 Bit ที่ 0 คือสถานะอะไร เพื่อให้ PLC นำไปแมปปิ้ง (Mapping) ได้ตรงกัน
- Configuration Data: กำหนดพารามิเตอร์พื้นฐานที่อุปกรณ์ชนิดนี้ต้องมีให้ตั้งค่า
4. 💻 ร่ายมนต์สถาปัตยกรรม (Architecture & Implementation)
ในเอกสารมาตรฐาน CIP Networks Library (Volume 1, Chapter 6) ได้ระบุ Device Profiles เผื่อไว้ให้อุปกรณ์แทบทุกชนิดบนโลกอุตสาหกรรมแล้วครับ ลองมาดูตัวอย่างโปรไฟล์ยอดฮิตที่พี่เจอบ่อยๆ หน้างานกัน:
- 1. AC/DC Drives (Profile: 0x02 และ 0x13): โปรไฟล์นี้จัดอยู่ในกลุ่ม “ลำดับชั้นของอุปกรณ์ควบคุมมอเตอร์ (Hierarchy of Motor Control Devices)” ไม่ว่าคุณจะซื้อ Drive ของ Rockwell, Schneider, หรือ Omron ถ้ามันรองรับโปรไฟล์นี้ ภายในจะต้องมี Control Supervisor Object (คอยจัดการสถานะ Run/Stop/Fault) และ Motor Data Object (เก็บค่าพิกัดมอเตอร์) ข้อมูล I/O ที่ส่งกลับมาหา PLC ก็จะถูกจัดเรียงตาม Assembly Instance มาตรฐานเหมือนกันเป๊ะ!
- 2. Motor Starter (Profile: 0x16): น้องๆ อาจจะคิดว่าแมกเนติกสตาร์ทเตอร์ธรรมดาๆ จะมีโปรไฟล์ทำไม? ในโลกของ CIP ตัว Motor Starter ก็ใช้โครงสร้าง Control Supervisor Object แบบเดียวกับ AC Drive เลยครับ! สิ่งนี้ทำให้เราสามารถสลับเอา AC Drive ไปคุมมอเตอร์แทน Motor Starter ได้ง่ายมากๆ เพราะมันพูดภาษาเดียวกัน
- 3. Pneumatic Valve (Profile: 0x1B): สำหรับชุดวาล์วลมบนเครือข่าย โปรไฟล์นี้จะกำหนดโครงสร้าง Discrete Output Class สำหรับสั่งคอยล์วาล์วแต่ละตัว และมี Discrete Input Class สำหรับรับค่าสถานะกลับมา
แล้วถ้ามีคนประดิษฐ์อุปกรณ์ใหม่ล้ำโลกที่ไม่เคยมีโปรไฟล์มาก่อนล่ะ? CIP ก็ใจกว้างพอที่จะให้ใช้ Generic Device Profile (0x00) หรืออนุญาตให้ผู้ผลิตกำหนดโครงสร้างแบบ Vendor-Specific (0x64 - 0xC7) เองได้ครับ แต่อย่างไรก็ตาม พวกเขาก็ยังต้องใส่ Identity Object พื้นฐานลงไปอยู่ดีเพื่อให้ระบบเครือข่ายรู้จักตัวตนของมัน
5. 🛡️ เคล็ดลับจากห้องคอนโทรล (Under the Hood / Pro-Tips)
ในฐานะ Network Architect พี่ขอแชร์เคล็ดลับเชิงลึกของการเอา Device Profile ไปใช้จริงหน้างานครับ:
- EDS (Electronic Data Sheet) คือคู่มือแปลภาษาของ Profile: หลายคนมักสับสนระหว่าง Device Profile กับ EDS… ให้จำง่ายๆ ว่า Profile คือ “กฎหมาย” ที่อุปกรณ์ต้องทำตามในระดับฮาร์ดแวร์/เฟิร์มแวร์ ส่วน EDS คือ “ไฟล์ Text ที่อธิบายกฎหมายนั้นให้ Software ของเราฟัง” เช่น EDS จะบอกซอฟต์แวร์ตั้งค่าว่า อุปกรณ์ Profile 0x02 ตัวนี้ มีพารามิเตอร์จำกัดค่าสูงสุด/ต่ำสุดไว้ที่เท่าไหร่ ทำให้เวลาเราคอนฟิกระบบ ซอฟต์แวร์จะแสดงหน้าต่างที่สวยงามและถูกต้องเสมอ
- ความเหมือนที่แตกต่าง (Identical Configuration vs Extended Features): กฎของ Profile บอกไว้ว่า อุปกรณ์ยี่ห้อต่างๆ ต้องมี “พฤติกรรมพื้นฐาน (Basic behavior)” ที่เหมือนกันเป๊ะเมื่อตอนเปิดเครื่อง (Power up) แต่เพื่อการแข่งขันทางการค้า ผู้ผลิตสามารถยัด “ฟีเจอร์พิเศษ (Vendor-Specific Extensions)” เพิ่มเข้าไปในโปรไฟล์มาตรฐานได้ วิศวกรอย่างเราจึงยังใช้ฟังก์ชันพื้นฐานทดแทนกันได้ 100% แต่ถ้าอยากใช้ท่าไม้ตายพิเศษ ก็ต้องเรียกผ่านพารามิเตอร์เฉพาะของเจ้านั้นๆ ครับ
- บททดสอบสุดหิน (Conformance Testing): การที่ผู้ผลิตจะแปะป้ายว่าตัวเองเป็น Profile อะไร ไม่ใช่แค่เขียนสเปกขึ้นมาลอยๆ นะครับ! อุปกรณ์นั้นจะต้องถูกส่งไปเข้า “ห้องเชือด” ของ ODVA เพื่อทดสอบ Conformance Test อย่างหนักหน่วง ทั้งการทำงานของซอฟต์แวร์ ฮาร์ดแวร์ และการทดสอบ Interoperability ข้ามยี่ห้อ (ร่วมกับอุปกรณ์กว่า 60 โหนด) ถ้าสอบผ่านถึงจะได้รับเครื่องหมาย CONFORMANT™ เพื่อรับประกันความเข้ากันได้ครับ
6. 🏁 บทสรุป (To be continued…)
Device Profiles คือกลไกอัจฉริยะที่ผลักดันให้โปรโตคอลในกลุ่ม CIP (อย่าง EtherNet/IP, DeviceNet, ControlNet) ประสบความสำเร็จอย่างยิ่งใหญ่ในระดับสากลครับ มันทลายระบบปิดของผู้ผลิตแต่ละค่ายทิ้งไป และสร้างโลกที่อุปกรณ์จากร้อยยี่ห้อสามารถคุยกันได้ด้วยภาษามาตรฐานเดียวกัน (Interoperability) ซึ่งช่วยลดเวลาการเขียนโปรแกรม PLC และลดความเสี่ยงของระบบลงได้อย่างมหาศาล
ในตอนต่อไป เราจะมาเจาะลึกในมุมที่หลายคนถามหากันมากที่สุดในยุค Industry 4.0 นั่นคือเรื่องของ ความปลอดภัยทางไซเบอร์ในเครือข่ายอุตสาหกรรม (CIP Security) เมื่อเราเอาเครื่องจักรไปต่อสาย LAN ธรรมดา เราจะป้องกันแฮกเกอร์ได้อย่างไร? รอติดตามกันนะครับ!
