1. 🎯 ตอนที่ 1: มาตรฐาน IEC 61131-3 และ Soft PLC คืออะไร? ปลดล็อกข้อจำกัดของการเขียนโปรแกรมเครื่องจักร

2. 📖 เปิดฉาก (The Hook)

จิบกาแฟกันก่อนครับน้องๆ… เคยเจอปัญหาคลาสสิกแบบนี้ไหมครับ? โรงงานเรามีเครื่องจักร 5 เครื่อง ใช้ PLC (Programmable Logic Controller) 5 ยี่ห้อ! พอถึงเวลาที่เครื่องจักรมีปัญหา หรือเราต้องการจะสเกลระบบ (Scale) เพิ่มฟีเจอร์เข้าไป น้องๆ ต้องมานั่งเปิดคู่มือเรียนรู้ซอฟต์แวร์ใหม่ทีละยี่ห้อ ต้องจำว่ายี่ห้อนี้ใช้คำสั่งอะไร ยี่ห้อนั้น Mapping I/O แบบไหน กว่าจะแก้โค้ด Ladder ที่พันกันเป็นสปาเกตตีเสร็จก็แทบหมดพลัง

ปัญหานี้เป็น “ฝันร้าย” ของวงการ Industrial Automation ในอดีตครับ เพราะ PLC แต่ละค่ายต่างคนต่างสร้างภาษาและเครื่องมือของตัวเอง (Proprietary System) โค้ดที่เขียนให้ยี่ห้อ A เอาไปรันบนยี่ห้อ B ไม่ได้เลย

แต่โชคดีที่โลกเรามีฮีโร่ขี่ม้าขาวมาช่วยกู้สถานการณ์ นั่นคือการกำเนิดขึ้นของมาตรฐานสากล IEC 61131-3 และเทคโนโลยี Soft PLC ที่เข้ามาทลายกำแพงยี่ห้อฮาร์ดแวร์ เปลี่ยนแนวคิดจาก “คนเขียน PLC ธรรมดา” ให้กลายเป็น “Automation Software Engineer” อย่างเต็มตัว! วันนี้พี่จะมาเล่าให้ฟังว่าสองสิ่งนี้คืออะไร และทำไมมันถึงเป็นอนาคตของโรงงานอัจฉริยะครับ

3. 🧠 แก่นวิชา (Core Concepts)

เพื่อให้เข้าใจง่ายๆ พี่ขอแบ่งหัวใจสำคัญออกเป็น 2 เรื่องหลักๆ ดังนี้ครับ:

🌟 1. มาตรฐาน IEC 61131-3: “ภาษาสากลแห่งโลก Automation”

ในปี 1993 องค์กรระดับโลกอย่าง International Electrotechnical Commission (IEC) ได้ออกกำหนดมาตรฐาน IEC 61131 ขึ้นมา โดยในส่วนที่ 3 หรือ IEC 61131-3 นั้น เป็นการกำหนดรูปแบบและไวยากรณ์ของ “ภาษาเขียนโปรแกรม PLC” ให้เป็นมาตรฐานเดียวกันระดับโลก พูดง่ายๆ คือเป็น “พจนานุกรมเล่มกลาง” ที่ดึงเอาแนวคิดล้ำๆ จากฝั่งวิศวกรรมซอฟต์แวร์ (Software Engineering) เช่น การออกแบบเชิงโครงสร้าง (Structured Programming), การเขียนโปรแกรมเชิงวัตถุ (OOP) และการแบ่งโมดูล (Modularity) เข้ามาใช้ในโรงงาน

มาตรฐานนี้ได้กำหนดภาษามาตรฐานไว้ถึง 5 รูปแบบ เพื่อให้โปรแกรมเมอร์เลือกใช้ตามความถนัดและลักษณะงาน:

  • LD (Ladder Diagram): ภาษาแบบกราฟิกที่หน้าตาเหมือนวงจรหน้าสัมผัสรีเลย์ (Relay Logic) ไฟฟ้าแบบดั้งเดิม คลาสสิกสุดๆ
  • FBD (Function Block Diagram): ภาษาแบบกราฟิกที่เอาบล็อกคำสั่งมาต่อโยงสายเข้าด้วยกัน (เหมือนต่อวงจร IC)
  • SFC (Sequential Function Chart): ภาษาที่ใช้สำหรับควบคุมลำดับการทำงานเป็นสเต็ปๆ (State Machine) ช่วยให้จัดโครงสร้างการทำงานของเครื่องจักรได้ชัดเจน
  • IL (Instruction List): ภาษาข้อความระดับล่าง หน้าตาคล้ายๆ ภาษา Assembly ทำงานได้รวดเร็ว
  • ST (Structured Text): ภาษาข้อความระดับสูงที่มีไวยากรณ์คล้ายภาษา Pascal หรือ C ทรงพลังมากสำหรับการคำนวณคณิตศาสตร์ซับซ้อนและการจัดการข้อมูล (Data Types) ถือเป็นฮีโร่ยุคใหม่เลยครับ!

🌟 2. Soft PLC: “สมองกลอัจฉริยะในร่างคอมพิวเตอร์”

เมื่อเรามีภาษาสากลแล้ว ก็เกิดเทคโนโลยีใหม่ที่เรียกว่า Soft PLC (หรือ SoftLogic) ขึ้นมาครับ ให้เปรียบเทียบ “Hard PLC” รุ่นเก่า เหมือนโทรศัพท์มือถือยุคปุ่มกด ที่ฮาร์ดแวร์และซอฟต์แวร์ถูกฝังติดกันมา แก้ไขอะไรยาก แต่ Soft PLC เปรียบเสมือน “สมาร์ทโฟน” ครับ! มันคือการนำเอาคอมพิวเตอร์อุตสาหกรรม (Industrial PC - IPC) หรือระบบสมองกลฝังตัว (Embedded Controller) ที่มีประสิทธิภาพสูง มาลง “ซอฟต์แวร์ (Runtime)” เพื่อให้มันจำลองตัวเองและทำหน้าที่ทุกอย่างได้เหมือน PLC จริงๆ

ข้อดีของ Soft PLC ที่เหนือกว่า PLC แบบเดิมๆ:

  • เป็นระบบเปิด (Open Architecture): สามารถเชื่อมต่อระบบ Fieldbus หรือเครือข่าย I/O ได้หลากหลายค่าย หมดปัญหาอุปกรณ์ไม่เข้ากัน
  • ประมวลผลทรงพลัง: ด้วยความแรงของซีพียูคอมพิวเตอร์สมัยใหม่ มันจึงจัดการข้อมูลจำนวนมหาศาล (เช่น Array, String หรือ Floating Point) รวมไปถึงงานยากๆ อย่าง Motion Control หรืองานเชื่อมต่อระบบไอที (Network Communication) ได้อย่างสบายๆ
  • อิสระในการเขียนโค้ด: คุณเขียนโปรแกรมด้วยเครื่องมือมาตรฐาน (อย่าง CODESYS) เพียงแค่ครั้งเดียว ก็สามารถนำโค้ดนั้นไปรันบนฮาร์ดแวร์ยี่ห้อไหนก็ได้ที่รองรับระบบ Soft PLC

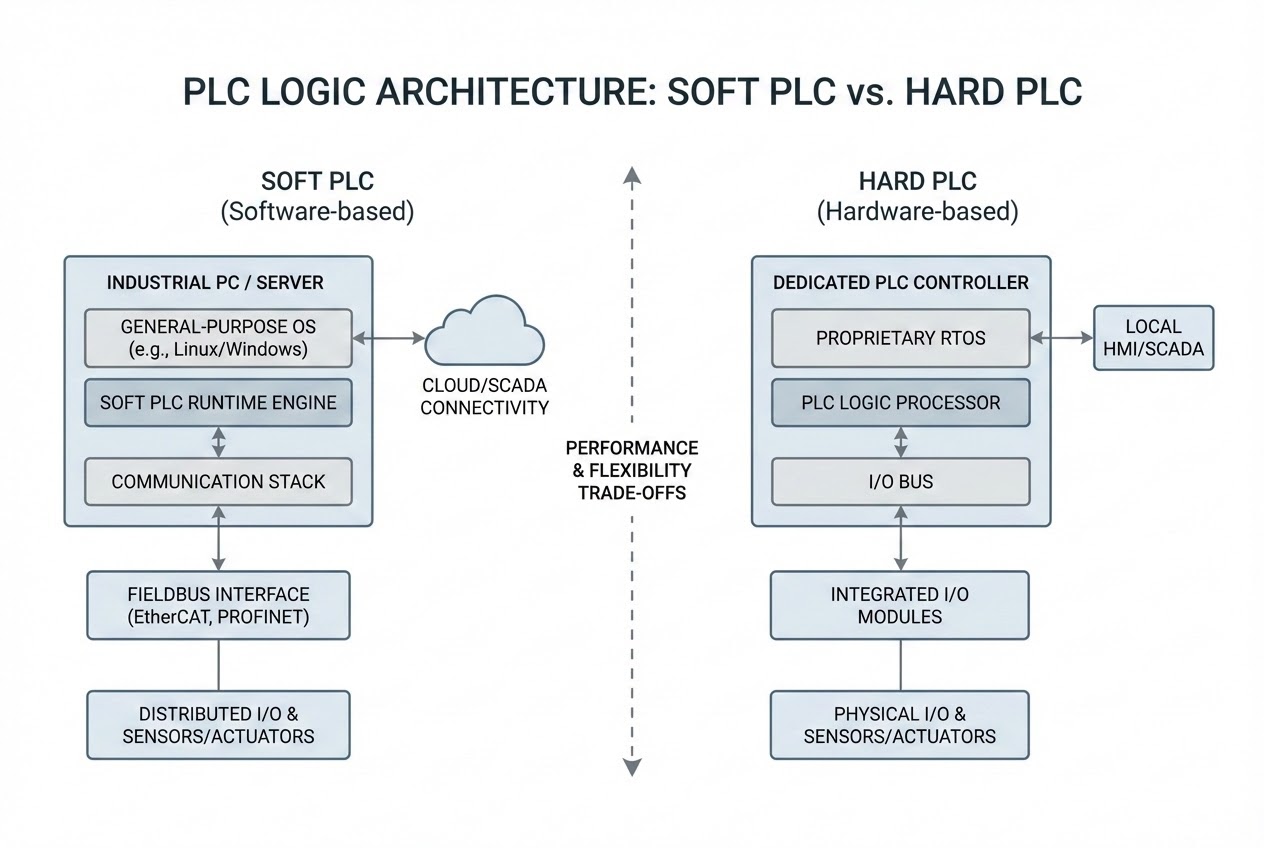

ภาพเปรียบเทียบสถาปัตยกรรม Hard PLC กับ Soft PLC

4. 💻 ร่ายมนต์โค้ดคอนโทรล (Logic & Implementation)

เพื่อให้เห็นภาพว่าโลกของ IEC 61131-3 มันเป็นระเบียบและเป็นสากลแค่ไหน พี่ขอยกตัวอย่างโครงสร้างมาตรฐานในการประกาศตัวแปรและเขียนลอจิกด้วยภาษา Structured Text (ST) ซึ่งเป็นภาษาที่ชาวไอทีจะต้องหลงรักครับ สังเกตว่าโครงสร้างแบบนี้ (POU) ไม่ว่าคุณจะเอาไปใช้ใน CODESYS, TwinCAT (Beckhoff) หรือ SoMachine (Schneider) โครงสร้างไวยากรณ์ก็ยังเหมือนเดิมเป๊ะ!

// =================================================================
// ตัวอย่าง Program Organization Unit (POU) ตามมาตรฐาน IEC 61131-3
// =================================================================

PROGRAM PLC_PRG
VAR
    // ส่วนประกาศตัวแปร (Declaration Part)
    xStartButton : BOOL;   // สวิตช์ปุ่มกดเริ่มทำงาน
    xStopButton  : BOOL;   // สวิตช์ปุ่มกดหยุดทำงาน
    xMotorRun    : BOOL;   // สถานะสั่งมอเตอร์ทำงาน
END_VAR

// -----------------------------------------------------------------
// ส่วนเขียนโค้ดลอจิก (Implementation Part) ด้วยภาษา ST
// -----------------------------------------------------------------

// ถ้ากดปุ่ม Start และ ไม่ได้กดปุ่ม Stop
IF xStartButton AND NOT xStopButton THEN
    xMotorRun := TRUE;  // สั่งให้มอเตอร์ทำงาน (จ่ายไฟ)

// ถ้ากดปุ่ม Stop
ELSIF xStopButton THEN
    xMotorRun := FALSE; // สั่งให้มอเตอร์หยุดทำงาน (ตัดไฟ)

END_IF;

5. 🛡️ เคล็ดลับจากคัมภีร์ลับ (Under the Hood / Pro-Tips)

  • องค์กร PLCopen ผู้อยู่เบื้องหลัง: รู้หรือไม่ครับว่า การที่มาตรฐานนี้เติบโตและเป็นที่ยอมรับไปทั่วโลกได้ ส่วนหนึ่งมาจากองค์กรอิสระที่ชื่อว่า PLCopen ที่คอยทำหน้าที่พัฒนาและต่อยอดการใช้งาน IEC 61131-3 เช่น การสร้างมาตรฐาน Function Block สำหรับงาน Motion Control และระบบความปลอดภัย (Safety)
  • ระวังกับดักฮาร์ดแวร์ (Hardware Dependence Warning): ถึงแม้เป้าหมายสูงสุดคือการทำให้โค้ดเป็นมาตรฐาน (Portability) แต่การย้ายโค้ดข้ามยี่ห้อเครื่องจักร (Migration) “ไม่ได้แปลว่า Copy-Paste แล้วเสร็จ 100%” นะครับ สิ่งที่คุณต้องทำใหม่เสมอคือการชี้ตำแหน่ง I/O Mapping ของอุปกรณ์ฮาร์ดแวร์ (เช่น ขาเซนเซอร์และขาขับมอเตอร์) เพราะคอมพิวเตอร์และ Controller แต่ละรุ่นมีตำแหน่ง Address ของตัวเองไม่เหมือนกัน
  • เปรียบ Function Block (FB) เหมือนแม่พิมพ์: ในมาตรฐานนี้ เราสามารถสร้าง Function Block เพื่อเขียนลอจิกเครื่องจักรเก็บไว้เหมือน “แม่พิมพ์” (OOP Concepts) เช่น บล็อกคุมมอเตอร์ แล้วนำไปปั๊มใช้ (Instantiate) กับมอเตอร์กี่ร้อยตัวในโรงงานก็ได้ โค้ดจะไม่ตีกันเลย!

6. 🏁 บทสรุป (To be continued…)

มาตรฐาน IEC 61131-3 และเทคโนโลยี Soft PLC ได้เข้ามาปฏิวัติวงการระบบอัตโนมัติ ทำให้เราก้าวข้ามขีดจำกัดของฮาร์ดแวร์แบบผูกขาด เปลี่ยนสายงานเราจากที่ต้องคอยจำรหัสคำสั่งเฉพาะยี่ห้อ มาเป็นการโฟกัสที่การออกแบบลอจิกที่มีคุณภาพ สามารถนำกลับมาใช้ใหม่ได้ (Reusability) และสเกลระบบโรงงานได้อย่างยั่งยืนครับ

ในตอนต่อไป พี่จะพาน้องๆ ไปทำความรู้จักกับสุดยอดเครื่องมือที่เป็นราชาแห่ง Soft PLC อย่าง CODESYS กันครับ ว่าเครื่องมือตัวนี้ทำไมถึงได้รับความนิยมในยุโรปและทั่วโลกอย่างมหาศาล รอติดตามอ่านกันได้เลย!
