แกะกล่องกราฟิก 2D ใน WPF: ความลับของ Shapes, Geometries และ Brushes สู่โลกมัลติมีเดีย

1. 🎯 ชื่อบทความ (Title): เจาะลึก 2D Graphics: พลังของ Shapes, Geometries และ Brushes รากฐานสู่สถาปัตยกรรมมัลติมีเดียใน WPF link

2. 👋 เกริ่นนำ (Introduction) link

สวัสดีครับน้องๆ และเพื่อนนักพัฒนาทุกคน! กลับมาพบกับพี่วิสิทธิ์แห่งวิสิทธิ์ Knowledge Base กันอีกครั้งนะครับ

ในบทความที่ผ่านๆ มา เราได้เรียนรู้การสร้าง UI ด้วยคอนโทรลมาตรฐานกันไปเยอะแล้ว แต่ถ้าน้องๆ ต้องการสร้างแอปพลิเคชันที่มีหน้าตาดึงดูดใจ เช่น แดชบอร์ดที่มีกราฟวงกลมสวยๆ หรือระบบจำลองทางฟิสิกส์ การพึ่งพาแค่ปุ่มและกล่องข้อความคงไม่พอ เราจำเป็นต้องใช้เวทมนตร์ของ กราฟิก 2 มิติ (2D Graphics) ครับ

ในเทคโนโลยียุคเก่าอย่าง Windows Forms การวาดรูปถือเป็นเรื่องที่แยกต่างหากจาก UI และมักจะพบปัญหาภาพแตกเมื่อขยายหน้าจอ (Raster-based) แต่ใน WPF ทุกอย่างเปลี่ยนไปครับ! WPF อาศัยขุมพลังของ DirectX ซึ่งเป็นเอนจินการเรนเดอร์แบบเวกเตอร์ (Vector-based composition engine) ทำให้ภาพกราฟิกของเราคมชัดเสมอไม่ว่าจะซูมขนาดไหน ยิ่งไปกว่านั้น กราฟิกใน WPF ไม่ได้ถูกตีกรอบไว้แค่การ “วาดรูปลงหน้าจอ” แต่มันถูกออกแบบให้บูรณาการเข้ากับระบบมัลติมีเดียและ 3D ได้อย่างแนบเนียน! วันนี้เราจะมาทำความรู้จักกับสถาปัตยกรรมหลัก 3 ทหารเสือ ได้แก่ Shapes, Geometries, และ Brushes กันครับ!

3. 📖 เนื้อหาหลัก (Core Concept) link

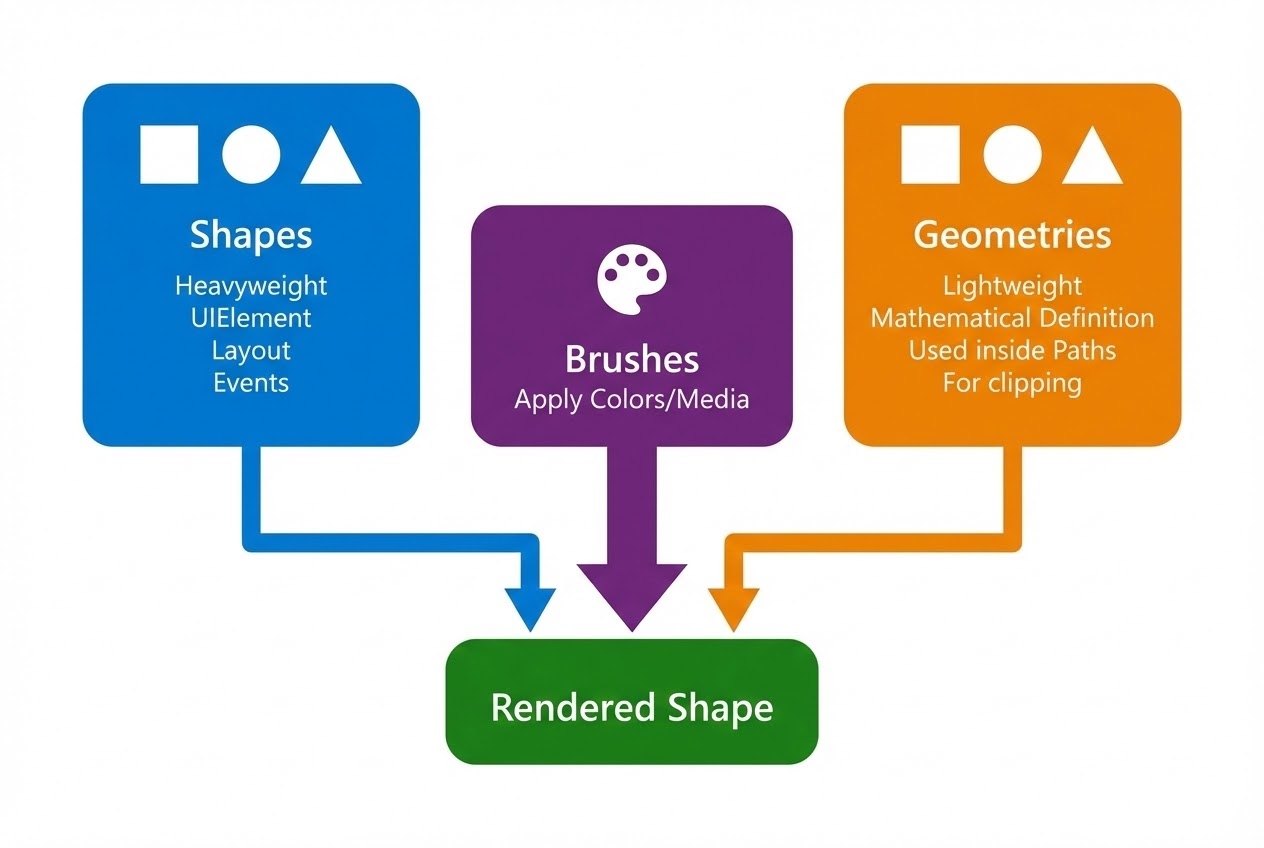

แหล่งข้อมูลได้อธิบายไว้ว่า ปฏิบัติการวาดภาพ 2D ทั้งหมดใน WPF ล้วนถูกย่อส่วนลงมาเหลือเพียง 3 องค์ประกอบหลัก นั่นคือ: รูปทรง (Geometry), แปรงระบายสี (Brush), และปากกาตีเส้น (Pen) แต่ในการนำไปใช้งานจริง สถาปัตยกรรมนี้ได้แบ่งเครื่องมือออกเป็นหมวดหมู่เพื่อให้เราเลือกใช้ตามความเหมาะสมดังนี้ครับ:

• Shapes (รูปทรงกึ่งคอนโทรล): Shape เป็นคลาสที่สืบทอดมาจาก FrameworkElement ทำให้มันเป็นเสมือน “คอนโทรล” ตัวหนึ่งบนหน้าจอ ตัวอย่างคลาสในกลุ่มนี้ได้แก่ Rectangle, Ellipse, Line, Polyline, Polygon, และ Path
  • ข้อดี: ใช้งานง่ายมาก นำไปวางใน Grid หรือ Canvas ได้ทันที รองรับระบบ Events (เช่น การคลิกเมาส์), Tooltips, Data Binding และ Layout แบบเต็มรูปแบบ
  • ข้อควรระวัง: แลกมาด้วยการบริโภคหน่วยความจำ (Overhead) ที่สูง หากต้องวาดเส้นเป็นพันๆ เส้น การใช้ Shape อาจทำให้แอปหน่วงได้
• Geometries (โครงสร้างทางคณิตศาสตร์): Geometry เป็นเพียง “พิมพ์เขียว (Blueprint)” ที่ใช้นิยามรูปร่างและพิกัดทางคณิตศาสตร์เท่านั้น มันไม่รู้ว่าตัวเองต้องเป็นสีอะไร และไม่สามารถนำไปวางบนหน้าจอได้ตรงๆ ตัวอย่างเช่น RectangleGeometry, EllipseGeometry, PathGeometry, และ GeometryGroup (สำหรับรวมหลายๆ รูปทรงเข้าด้วยกัน)
  • บทบาทสำคัญ: น้องๆ ต้องนำ Geometry ไปใส่ไว้ในพร็อพเพอร์ตี้ Data ของคอนโทรล Path เพื่อให้ระบบวาดมันออกมา นอกจากนี้ Geometry ยังถูกนำไปใช้ประโยชน์ในวงกว้าง เช่น การทำรูปทรงสำหรับการตัดขอบ (Clipping) หรือการตรวจสอบการชน (Hit Testing)
• Brushes และ Pens (สีสันและเส้นขอบ):
  • Brush: คือเครื่องมือสำหรับ “เติมสี (Fill)” ลงในพื้นที่ปิด WPF มี Brushes ให้เลือกใช้อย่างจุใจ ตั้งแต่ SolidColorBrush (สีพื้น), LinearGradientBrush / RadialGradientBrush (สีไล่ระดับ), ImageBrush (เติมด้วยรูปภาพ), ไปจนถึง VisualBrush (เติมด้วย UI หรือคอนโทรลอื่นๆ)
  • Pen: คือเครื่องมือสำหรับ “ตีเส้นขอบ (Stroke)” ซึ่งความเจ๋งคือ Pen เองก็ต้องใช้ Brush ในการระบุสีของเส้น หมายความว่าเราสามารถวาดเส้นขอบที่มีสีไล่ระดับ (Gradient) ได้ด้วย!

บริบทที่กว้างขึ้นของกราฟิกและมัลติมีเดีย (The Broader Context): สิ่งที่ทำให้ WPF ทรงพลังคือ “ความสามารถในการทำงานร่วมกัน (Integration)” ครับ ในโลกของ WPF กราฟิก 2D ไม่ได้แยกขาดจากมัลติมีเดียหรือ 3D ตัวอย่างเช่น น้องๆ สามารถนำวิดีโอ (MediaElement) ไปแปลงเป็น VisualBrush แล้วนำไปใช้เป็น Brush เพื่อระบายลงบนพื้นที่ของรูปทรง 2D (Shape) หรือแม้แต่ระบายลงบนพื้นผิวของโมเดล 3D (Material) ก็ได้! การบูรณาการนี้ทำให้เส้นแบ่งระหว่าง UI ธรรมดาและงานออกแบบมัลติมีเดียจางหายไปโดยสิ้นเชิงครับ

4. 💻 ตัวอย่างโค้ด (Code Example) link

เพื่อให้เห็นภาพแบบ Clean Code พี่วิสิทธิ์จะพาน้องๆ สร้างปุ่มพิเศษที่เป็น “รูปทรงหยดน้ำ” โดยการใช้ Path (Shape) ร่วมกับพิมพ์เขียว PathGeometry (Geometry) และระบายสีด้วย LinearGradientBrush (Brush) ครับ:

<Window x:Class="WpfGraphicsDemo.MainWindow"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        Title="2D Graphics Magic" Height="300" Width="300">
    <Grid>
        <!-- เราใช้ Path (Shape) เพื่อแสดงผลบนหน้าจอ
             และตั้งค่า Stroke ขอบด้วยความหนา 2 หน่วย -->
        <Path Stroke="DarkBlue" StrokeThickness="2" HorizontalAlignment="Center" VerticalAlignment="Center">

            <!-- 1. การใช้ Brush: เติมสีพื้นหลังด้วย LinearGradientBrush -->
            <Path.Fill>
                <LinearGradientBrush StartPoint="0,0" EndPoint="1,1">
                    <GradientStop Color="LightSkyBlue" Offset="0.0" />
                    <GradientStop Color="RoyalBlue" Offset="1.0" />
                </LinearGradientBrush>
            </Path.Fill>

            <!-- 2. การใช้ Geometry: นิยามรูปทรงด้วย PathGeometry และ BezierSegment -->
            <Path.Data>
                <PathGeometry>
                    <PathFigure StartPoint="50,0" IsClosed="True">
                        <!-- วาดเส้นโค้ง Bezier เพื่อสร้างรูปทรงคล้ายหยดน้ำ -->
                        <BezierSegment Point1="100,50" Point2="100,100" Point3="50,100" />
                        <BezierSegment Point1="0,100" Point2="0,50" Point3="50,0" />
                    </PathFigure>
                </PathGeometry>
            </Path.Data>

        </Path>
    </Grid>
</Window>

(ในงานจริง นักพัฒนามักจะใช้เครื่องมืออย่าง Expression Blend หรือ Adobe Illustrator วาดรูป แล้ว Export ออกมาเป็นโค้ด Geometry Mini-language ที่สั้นกระชับ (เช่น Data="M 50,0 C... Z") แทนที่จะเขียนแท็กเต็มๆ แบบตัวอย่างด้านบนครับ)

5. 🛡️ ข้อควรระวัง / Best Practices link

จากคัมภีร์ของ Senior Dev พี่วิสิทธิ์มี Best Practices สำหรับการทำงานกับกราฟิก 2D มาฝากครับ:

• อย่าใช้ Shapes พร่ำเพรื่อ (Beware of Shape Overhead): กฎเหล็กคือ หากน้องๆ กำลังทำแอปที่ต้องวาดโหนดหรือเส้นหลักร้อยหลักพันเส้น (เช่น แอปวาดแผนที่ หรือทำกราฟหุ้น) ห้ามใช้คลาสกลุ่ม Shape โดยเด็ดขาด! เพราะมันกินหน่วยความจำมหาศาล ให้เปลี่ยนไปใช้การสร้างรูปภาพแบบระดับล่าง (Visual Layer Programming) อย่างการใช้ DrawingVisual ร่วมกับ DrawingContext แล้วสั่งวาด Geometry ลงไปตรงๆ จะทำให้แอปทำงานลื่นไหลกว่ามากครับ
• ใช้ Pixel Snapping สำหรับเส้นที่คมกริบ: ด้วยความที่กราฟิกของ WPF เป็นแบบ Vector และมีการทำ Anti-aliasing (ลดรอยหยัก) ตลอดเวลา บางครั้งถ้าน้องๆ วาดเส้นขอบ (Stroke) บางๆ ในแนวตั้งหรือแนวนอน เส้นอาจจะดูเบลอๆ หรือเป็นสีเทา เพราะมันไปตกอยู่กึ่งกลางระหว่างพิกเซลหน้าจอพอดี วิธีแก้คือให้เพิ่ม SnapsToDevicePixels="True" ไปที่ตัว Shape เส้นจะกลับมาคมชัดกริบเลยครับ
• แชร์ทรัพยากรด้วย Resources: หากมีรูปทรง Geometry หรือ Brush ที่ต้องใช้ซ้ำหลายๆ จุดในหน้าจอ ให้นำไปประกาศไว้ใน <Window.Resources> แล้วอ้างอิงด้วย StaticResource วิธีนี้ไม่เพียงช่วยให้โค้ด Clean ขึ้น แต่ยังช่วยลดการใช้หน่วยความจำ (Memory Footprint) ได้ด้วยครับ

6. 🏁 สรุป (Conclusion & CTA) link

เมื่อมองในบริบทที่กว้างขึ้นของสถาปัตยกรรมมัลติมีเดีย Shapes, Geometries และ Brushes ไม่ใช่แค่เครื่องมือวาดรูปเด็กเล่นครับ แต่มันคือโครงสร้างพื้นฐานระดับล่าง (Building Blocks) ที่คอยค้ำจุนความสวยงามทั้งหมดใน WPF การที่เราสามารถเอาวิดีโอมาทำเป็นสีระบาย (Brush) หรือเอารูปทรงคณิตศาสตร์ (Geometry) ไปทำเป็นกรอบตัดภาพ 3D ได้ แสดงให้เห็นถึงอิสระในการออกแบบที่ไม่มีที่สิ้นสุดอย่างแท้จริง!

ในบทความต่อไป เราจะนำความรู้ 2D Graphics เหล่านี้ ไปติดปีกด้วยระบบ Animation เพื่อสร้าง UI ที่เคลื่อนไหวและมีชีวิตชีวากันครับ รอติดตามความสนุกได้เลย!
