1. 🎯 ชื่อบทความ (Title): เจาะลึกสถาปัตยกรรม Measure และ Arrange: กลไก 2 ขั้นตอน เบื้องหลังความยืดหยุ่นของระบบ Layout

2. 👋 เกริ่นนำ (Introduction)

สวัสดีครับน้องๆ และเพื่อนนักพัฒนาทุกคน! กลับมาพบกับพี่วิสิทธิ์แห่งวิสิทธิ์ Knowledge Base กันอีกครั้งนะครับ

ตลอดหลายบทความที่ผ่านมา เราได้รู้จักกับ Layout Panel ตัวท็อปๆ ของ WPF กันไปแล้ว ไม่ว่าจะเป็น Grid, StackPanel, DockPanel หรือ WrapPanel น้องๆ คงจะเห็นแล้วว่า WPF สามารถจัดระเบียบหน้าจอได้ราวกับมีเวทมนตร์ ปรับขนาดตามเนื้อหาได้ ยืดหดตามหน้าต่างได้

แต่เคยสงสัยไหมครับว่า… เบื้องหลังมนต์ขลังเหล่านั้น คอมพิวเตอร์มันคุยกันอย่างไร ถึงรู้ว่าปุ่มนี้ควรจะกว้างแค่ไหน หรือกล่องข้อความนี้ควรจะไปอยู่ตรงไหนของหน้าจอ?

ลองจินตนาการถึง “ผู้จัดการฝ่ายสถานที่” ที่กำลังจะจัดโต๊ะทำงานในออฟฟิศใหม่นะครับ ผู้จัดการ (Parent Container) จะไม่เดินไปสั่งให้พนักงาน (Child Controls) นั่งตรงนั้นตรงนี้ทันที แต่เขาจะใช้วิธีเดินไปถามพนักงานทุกคนก่อนว่า “น้องๆ แต่ละคนอยากได้โต๊ะทำงานขนาดเท่าไหร่?” (ขั้นตอนการถามความต้องการ) พอได้คำตอบครบทุกคน ผู้จัดการถึงจะกลับมาดูพื้นที่จริง แล้วเดินไปบอกพนักงานแต่ละคนว่า “โอเค พื้นที่จริงมีเท่านี้นะ พี่จัดให้เธอนั่งตรงนี้ และให้ขนาดโต๊ะเธอเท่านี้!” (ขั้นตอนการจัดวางจริง)

สถาปัตยกรรมของ WPF ก็ทำงานด้วยหลักการเจรจาต่อรองแบบนี้เป๊ะเลยครับ! วันนี้พี่จะพามาเจาะลึกกระบวนการ Measure (การวัด) และ Arrange (การจัดวาง) ซึ่งเป็นรากฐานสำคัญที่สุดของระบบ Layout กันครับ!

3. 📖 เนื้อหาหลัก (Core Concept)

ในมุมมองของสถาปัตยกรรม (Architecture) ระบบการจัดการ Layout ของ WPF ไม่ได้เกิดขึ้นในรวดเดียว แต่ทำงานเป็น “กระบวนการ 2 ขั้นตอน (Two-Phase Layout Process)” แบบวนซ้ำ (Recursive) โดยเริ่มจาก Root ของ Visual Tree ลงไปจนถึง Control ตัวเล็กที่สุด ซึ่งมีรายละเอียดดังนี้ครับ:

ขั้นตอนที่ 1: The Measure Step (การวัดและถามความต้องการ)

ในเฟสนี้ คอนเทนเนอร์แม่ (Parent) จะเดินไปถามลูกๆ ว่าต้องการพื้นที่เท่าไหร่ โดยมีกลไกดังนี้:

  • การเสนอพื้นที่ (Available Size): แม่จะเรียกเมธอด Measure(Size availableSize) ของลูกแต่ละคน โดยโยนขนาดพื้นที่ที่แม่สามารถให้ได้ไปให้ลูกพิจารณา (พื้นที่นี้มักจะถูกหักลบด้วยค่า Margin เรียบร้อยแล้ว).
  • การเสนอพื้นที่แบบ Infinity: ในบางกรณี เช่น คอนเทนเนอร์ประเภท ScrollViewer หรือแกนตั้งของ StackPanel แม่จะใจดีมาก โดยส่งขนาดพื้นที่แบบไร้ขีดจำกัด (Double.PositiveInfinity) ไปให้ลูก เพื่อถามว่า “ถ้าที่กว้างไม่อั้น เธออยากได้เท่าไหร่?”.
  • คำตอบของลูก (Desired Size): เมื่อลูกประมวลผลเสร็จ ลูกจะเก็บคำตอบไว้ในพร็อพเพอร์ตี้ที่ชื่อว่า DesiredSize เพื่อให้แม่นำไปพิจารณาต่อ.

ขั้นตอนที่ 2: The Arrange Step (การตัดสินใจและจัดวางจริง)

หลังจากแม่ถามลูกทุกคนจนครบและรู้แล้วว่าตัวเองต้องการพื้นที่รวมเท่าไหร่ แม่ก็จะเข้าสู่กระบวนการจัดวาง:

  • การกำหนดพื้นที่เด็ดขาด (Final Size & Position): แม่จะเรียกเมธอด Arrange(Rect finalRect) ของลูกแต่ละคน พร้อมกับส่งพิกัด X, Y และขนาดที่แท้จริงไปให้ (ไม่สามารถเป็นค่า Infinity ได้แล้วในขั้นตอนนี้).
  • คุณอาจไม่ได้สิ่งที่คุณขอเสมอไป: ลูกอาจจะขอพื้นที่มาขนาดหนึ่งในตอน Measure แต่ในตอน Arrange แม่ก็มีสิทธิ์ที่จะให้พื้นที่ “มากกว่า” หรือ “น้อยกว่า” ที่ลูกขอได้ครับ! เช่น ถ้าแม่สั่งขยาย (Stretch) ลูกก็จะได้พื้นที่มากกว่าที่ขอ และถ้าลูกได้พื้นที่เกินมา พร็อพเพอร์ตี้อย่าง HorizontalAlignment และ VerticalAlignment ก็จะเริ่มออกโรงเพื่อจัดการว่าเนื้อหาด้านในจะไปอยู่มุมไหนของพื้นที่นั้นๆ.
  • ผลลัพธ์สุดท้าย (Actual Size): หลังจากผ่านการ Arrange แล้ว ลูกจะมีขนาดที่แท้จริงปรากฏอยู่ในพร็อพเพอร์ตี้ ActualWidth และ ActualHeight.

จุดเชื่อมโยงกับ Custom Panels: หากน้องๆ ต้องการสร้าง Layout ของตัวเอง สถาปัตยกรรมเปิดให้เราเข้าไปแทรกแซงขั้นตอนนี้ได้ โดยการสืบทอดคลาส Panel แล้วทำการ Override เมธอดที่ชื่อว่า MeasureOverride() และ ArrangeOverride() ครับ. (สาเหตุที่แยกเป็น Override เพราะ WPF ออกแบบให้ Measure และ Arrange เป็นเมธอดหลักที่ไม่ให้ใครมาแก้ไข เพื่อคุมกลไกพื้นฐานไว้ แต่ให้เรามาใส่ลอจิกเฉพาะตัวในฝั่ง Override แทน).

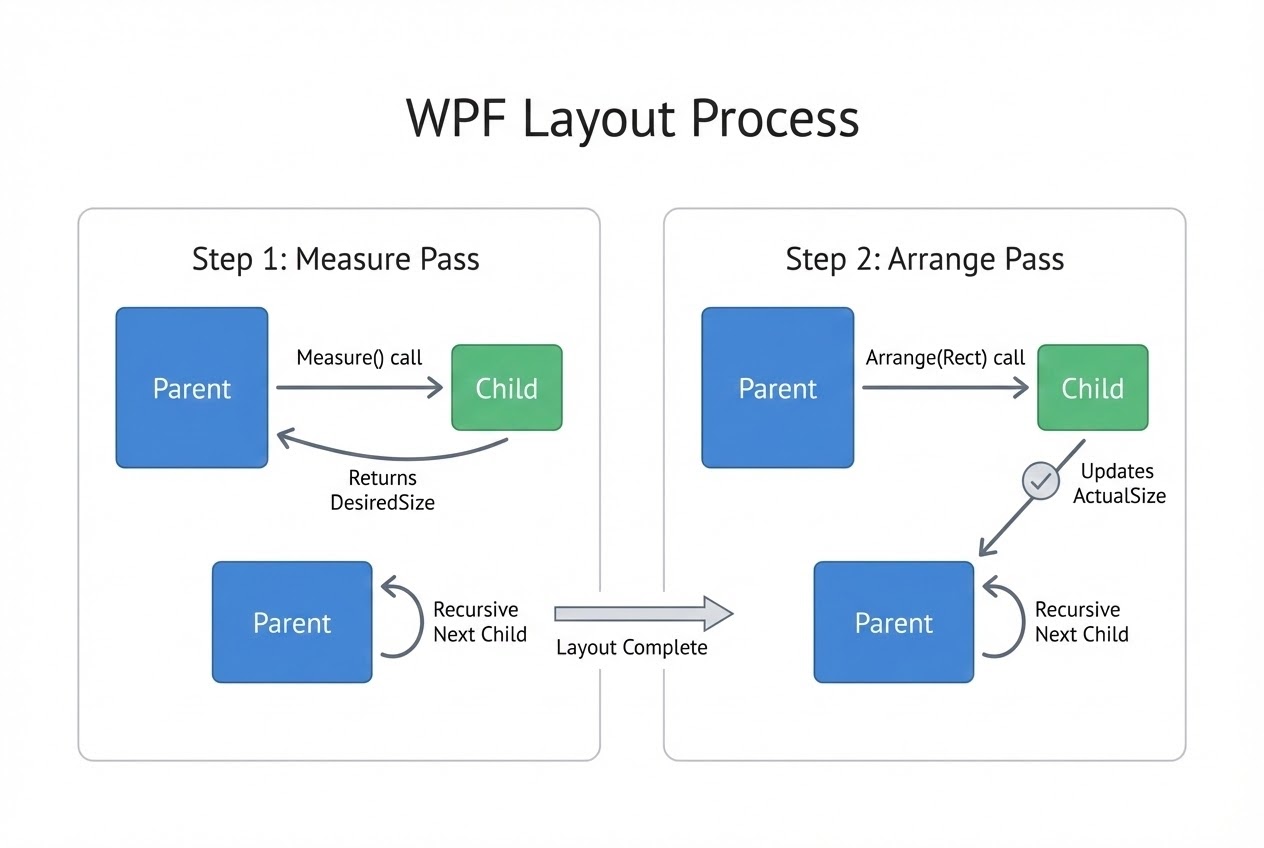

ภาพ System Flow แผนผังการทำงานของกระบวนการ Measure และ Arrange

4. 💻 ตัวอย่างโค้ด (Code Example)

เพื่อให้เห็นภาพว่าสถาปัตยกรรมระดับลึกเขาเขียนโค้ดกันอย่างไร พี่วิสิทธิ์จะพาสร้าง Custom Panel ง่ายๆ ที่ทำหน้าที่คล้ายกับ StackPanel แต่พี่จะให้เห็นวิธีการ Override ทั้งสองขั้นตอนอย่างชัดเจนครับ:

using System;
using System.Windows;
using System.Windows.Controls;

namespace CustomLayoutDemo
{
    // สร้างคลาสสืบทอดจาก Panel เพื่อทำ Layout ของตัวเอง
    public class SimpleStackPanel : Panel
    {
        // -------------------------------------------------------------
        // ขั้นตอนที่ 1: Measure (คำนวณว่าเด็กๆ รวมกันแล้วต้องการพื้นที่เท่าไหร่)
        // -------------------------------------------------------------
        protected override Size MeasureOverride(Size availableSize)
        {
            Size desiredSize = new Size(0, 0);

            // วนลูปถามเด็กทุกคนใน Panel
            foreach (UIElement child in InternalChildren)
            {
                // ส่งขนาดแบบแกน Y พุ่งเป็น Infinity ไปให้ (ถามว่าอยากสูงเท่าไหร่ก็ว่ามา)
                // ส่วนแกน X ให้เท่ากับความกว้างที่ Panel มี
                child.Measure(new Size(availableSize.Width, Double.PositiveInfinity));

                // สะสมความสูงที่เด็กแต่ละคนร้องขอ (DesiredSize)
                desiredSize.Height += child.DesiredSize.Height;

                // หาเด็กคนที่กว้างที่สุด เพื่อนำมาเป็นความกว้างของ Panel
                desiredSize.Width = Math.Max(desiredSize.Width, child.DesiredSize.Width);
            }

            // คืนค่าขนาดรวมทั้งหมดที่ Panel นี้ต้องการ เพื่อไปบอก Parent ชั้นถัดไป
            return desiredSize;
        }

        // -------------------------------------------------------------
        // ขั้นตอนที่ 2: Arrange (จัดวางเด็กลงตามพิกัดจริง)
        // -------------------------------------------------------------
        protected override Size ArrangeOverride(Size finalSize)
        {
            double offset = 0;

            foreach (UIElement child in InternalChildren)
            {
                // สร้าง Rect เพื่อตีเส้นกรอบให้เด็กแต่ละคน
                // ตำแหน่ง X = 0, ตำแหน่ง Y เลื่อนลงตาม offset, ความกว้างให้เต็มจอ, ความสูงเท่าที่เด็กขอมา
                Rect childRect = new Rect(0, offset, finalSize.Width, child.DesiredSize.Height);

                // สั่งเด็กให้ลงไปวางตัวในกรอบที่เรากำหนด
                child.Arrange(childRect);

                // บวก offset เพิ่ม เพื่อให้เด็กคนถัดไปถูกต่อคิวลงมาด้านล่าง
                offset += child.DesiredSize.Height;
            }

            // คืนค่าขนาดที่จัดวางเสร็จแล้ว (ตามปกติจะคืนค่า finalSize ที่ได้รับมา)
            return finalSize;
        }
    }
}

(จากโค้ดด้านบน เราจะได้ Panel ที่เรียงของจากบนลงล่างอย่างมีระเบียบ นี่คือหัวใจของสิ่งที่ StackPanel ทำงานอยู่เบื้องหลังครับ!)

5. 🛡️ ข้อควรระวัง / Best Practices

จากคัมภีร์ของชาว WPF รุ่นเก๋า การยุ่งกับ Measure และ Arrange มีข้อควรระวังตัวโตๆ ดังนี้ครับ:

  • ห้ามลืมเรียก Measure() ให้เด็กทุกคนเด็ดขาด: ในเมธอด MeasureOverride ถ้าน้องๆ ลืมเรียก child.Measure(...) ให้กับลูกคนไหนล่ะก็ ลูกคนนั้นจะไม่ปรากฏบนหน้าจอและอาจทำให้ระบบรวนไปเลย แม้ว่าน้องจะไม่อยากจำกัดขนาดเด็กคนนั้น ก็ต้องส่งขนาดเป็น Double.PositiveInfinity ไปถามเขาอยู่ดีครับ!.
  • ห้าม Return ค่า Infinity จาก MeasureOverride: แม้ว่าเราสามารถ โยน ค่า Infinity ไปให้เด็กเพื่อถามความกว้างได้อย่างอิสระ แต่เวลาที่ Panel ของเราประมวลผลเสร็จและต้อง คืนค่า (Return) ขนาดตัวเองให้ระบบ เรา ต้องสรุปออกมาเป็นตัวเลขที่แน่นอนเสมอ การเผลอส่งค่า Infinity กลับไป จะทำให้แอปพลิเคชันโยน Exception แจ้ง Error แดงเถือกทันทีครับ (InvalidOperationException).
  • ระวังโค้ดที่ทำให้เกิด Infinite Loop (Layout Thrashing): ในกระบวนการเหล่านี้ ห้ามไปเรียกเมธอดที่สั่งบังคับวาดหน้าจอใหม่ เช่น InvalidateMeasure() หรือ InvalidateArrange() อยู่ในเนื้อโค้ดของการ Measure/Arrange เด็ดขาด ไม่อย่างนั้นระบบจะวิ่งวนลูปคำนวณใหม่ไม่รู้จบจนแอปค้าง (Crash) ครับ!.

6. 🏁 สรุป (Conclusion & CTA)

เมื่อน้องๆ มองทะลุเข้าไปถึง สถาปัตยกรรม Measure และ Arrange น้องๆ จะเข้าใจเลยว่าทำไม WPF ถึงสามารถทำ Resolution Independence (อิสระจากความละเอียดหน้าจอ) ได้อย่างสมบูรณ์แบบ มันเป็นเพราะการวาดหน้าจอไม่ได้มาจากการ “Fix พิกัด” แบบตายตัว แต่เกิดจาก “การเจรจาและคำนวณใหม่” อยู่เสมอใน 2 ขั้นตอนนี้นี่เอง! การเข้าใจกลไกนี้จะทำให้น้องๆ เปลี่ยนจากการเป็นแค่ผู้ใช้ XAML มาเป็นสถาปนิก (Architect) ที่สามารถออกแบบและประดิษฐ์ Custom Layout ของตัวเองได้อย่างแท้จริงครับ!

ในบทความถัดไป เราจะขยับจากเรื่อง Layout ไปสู่เรื่องความสวยงามกันบ้าง เราจะมาดูวิถีการเขียน Control Templates เพื่อเปลี่ยนหน้าตาพื้นฐานของ Control เดิมๆ ให้ล้ำยุคหลุดโลกกันไปเลย รอติดตามความสนุกได้เลยครับ!
