ตอนที่ 19: Inverse Matrix: คาถาย้อนเวลา ปุ่ม Undo แห่งโลกกราฟิก 3 มิติ!
1. 🎯 ตอนที่ 19: Inverse Matrix: ปุ่ม Undo ของโลกกราฟิก
2. 📖 เปิดฉาก (The Hook)
สวัสดีครับนักสร้างโลกจินตนาการทุกคน! ยินดีต้อนรับกลับเข้าสู่ซีรีส์ ปูพื้นฐานคณิตศาสตร์สู่โลกคอมพิวเตอร์กราฟิก ครับ
เวลาที่เราทำงานในโปรแกรมแต่งภาพหรือพิมพ์เอกสารแล้วเผลอทำผิด สิ่งแรกที่เรามองหาคืออะไรครับ? แน่นอนว่าต้องเป็นปุ่ม “Undo” หรือปุ่มลัดวิเศษอย่าง Ctrl+Z (หรือ Cmd+Z) ใช่ไหมล่ะครับ?
ในโลกของการพัฒนาเกมและ 3D Graphics ก็เช่นกันครับ เมื่อเราใช้ Matrix เป็น “คาถาแปลงร่าง” เพื่อย้ายตำแหน่ง (Translate) ย่อขยาย (Scale) และหมุน (Rotate) ตัวละครจากจุดกำเนิด (Local Space) ให้ไปปรากฏตัวอยู่บนแผนที่อันกว้างใหญ่ (World Space) แล้ว… ถ้าเราอยากจะ “ย้อนเวลา” ดึงข้อมูลพิกัดระดับโลกพวกนั้น กลับมาเป็นพิกัดรอบตัวละครแบบเดิมล่ะ เราจะทำอย่างไร?
นักคณิตศาสตร์ได้เตรียมปุ่ม Undo ระดับจักรวาลไว้ให้พวกเราแล้วครับ สิ่งนั้นมีชื่อว่า “เมทริกซ์ผกผัน (Inverse Matrix)” วันนี้พี่จะพาไปเจาะลึกเวทมนตร์ย้อนกลับ ที่จะช่วยแก้ปัญหาปราบเซียนใน Game Engine ได้อย่างชะงัดนัก เตรียมไม้กายสิทธิ์ให้พร้อม แล้วมาร่ายคาถาคลายมนตร์กันเลยครับ!
3. 🧮 จากตัวเลขสู่กราฟิก (Math to Graphics Foundation)
ในทางคณิตศาสตร์ ถ้าเรามีเมทริกซ์ $M$ ซึ่งทำหน้าที่แปลงพิกัดเวกเตอร์ $\mathbf{v}$ ให้กลายเป็น $\mathbf{v}’$ ผ่านสมการ $\mathbf{v}’ = M\mathbf{v}$ Inverse Matrix ซึ่งเขียนแทนด้วยสัญลักษณ์ $M^{-1}$ (ยกกำลังลบหนึ่ง) ก็คือเมทริกซ์ที่ทำหน้าที่ “ย้อนกระบวนการ” นั้นให้กลับมาเป็นเหมือนเดิมครับ นั่นคือ $\mathbf{v} = M^{-1}\mathbf{v}'$
กฎเหล็กระดับจักรวาลของ Inverse Matrix ก็คือ เมื่อเราเอาคาถาคลายมนตร์ ไปคูณกับคาถาแปลงร่างต้นฉบับ ผลลัพธ์ที่ได้จะต้องกลายเป็น Identity Matrix ($I$) หรือ “คาถาแห่งความว่างเปล่า” ที่เราเรียนกันไปในตอนที่ 13 เสมอครับ!
$$ M M^{-1} = M^{-1} M = I $$
เปรียบเสมือนคุณเดินหน้า 5 ก้าว แล้วถอยหลัง 5 ก้าว ผลลัพธ์คือคุณยืนอยู่กับที่ (ไม่มีอะไรเปลี่ยนแปลง)
4. 📐 เจาะลึกเรขาคณิตและการประมวลผลภาพ (Geometry & Image Processing)
การหา Inverse ของเมทริกซ์ $4 \times 4$ ด้วยการคำนวณพีชคณิตตรงๆ (ใช้วิธี Determinant และ Adjugate Matrix) นั้นเป็นงานที่กินพลังงาน CPU มากครับ แต่ในฐานะ Game Programmer เรามี “ทางลัด” เสมอ เพราะเรารู้แน่ชัดว่าเมทริกซ์ของเราเกิดจากการประกอบร่างของการแปลงพื้นฐาน (Primitive Transformations) ซึ่งย้อนกลับได้ง่ายมากตามนี้ครับ:
- Inverse ของ Translation ($T^{-1}$): ถ้าตอนแรกเลื่อนไปข้างหน้า ตอนแก้ก็แค่ถอยหลัง! แค่ใส่เครื่องหมายลบหน้าพิกัด $t_x, t_y, t_z$ ครับ
- Inverse ของ Scale ($S^{-1}$): ถ้าตอนแรกขยายร่างเป็น 2 เท่า ตอนแก้ก็ย่อลงเหลือ $1/2$! แค่ใช้ส่วนกลับ (Reciprocal) ของสเกลาร์แต่ละแกน
- Inverse ของ Rotation ($R^{-1}$): นี่คือไฮไลต์ครับ! เนื่องจาก Rotation Matrix เป็น “เมทริกซ์เชิงตั้งฉาก (Orthogonal Matrix)” นักคณิตศาสตร์พิสูจน์มาแล้วว่า Inverse ของมัน จะมีค่าเท่ากับ “Transpose” ของมันพอดี! ($R^{-1} = R^T$) แปลว่าเราแค่เอาแถวมาสลับเป็นคอลัมน์ ก็ได้คาถาย้อนการหมุนมาใช้ฟรีๆ โดยไม่ต้องคำนวณให้เหนื่อยเลย!
อาถรรพ์ของการคูณย้อนกลับ: จำกฎ T-R-S จากตอนที่แล้วได้ไหมครับ? ถ้าเมทริกซ์รวมของเราคือ $M = T \times R \times S$ (ขยายร่าง -> หมุน -> ย้ายที่) เวลาเราจะทำ Inverse เราต้องทำย้อนกลับจากนอกเข้าใน เปรียบเสมือน “ตอนเช้าคุณใส่ถุงเท้า แล้วค่อยใส่รองเท้า ตอนเย็นคุณก็ต้องถอดรองเท้าก่อน แล้วค่อยถอดถุงเท้า!” ดังนั้นสมการคลายมนตร์ของเราคือ: $$ M^{-1} = (T R S)^{-1} = S^{-1} R^{-1} T^{-1} $$
5. 🎮 เวทมนตร์นี้ในโลกความจริง (Real-World Game Applications)

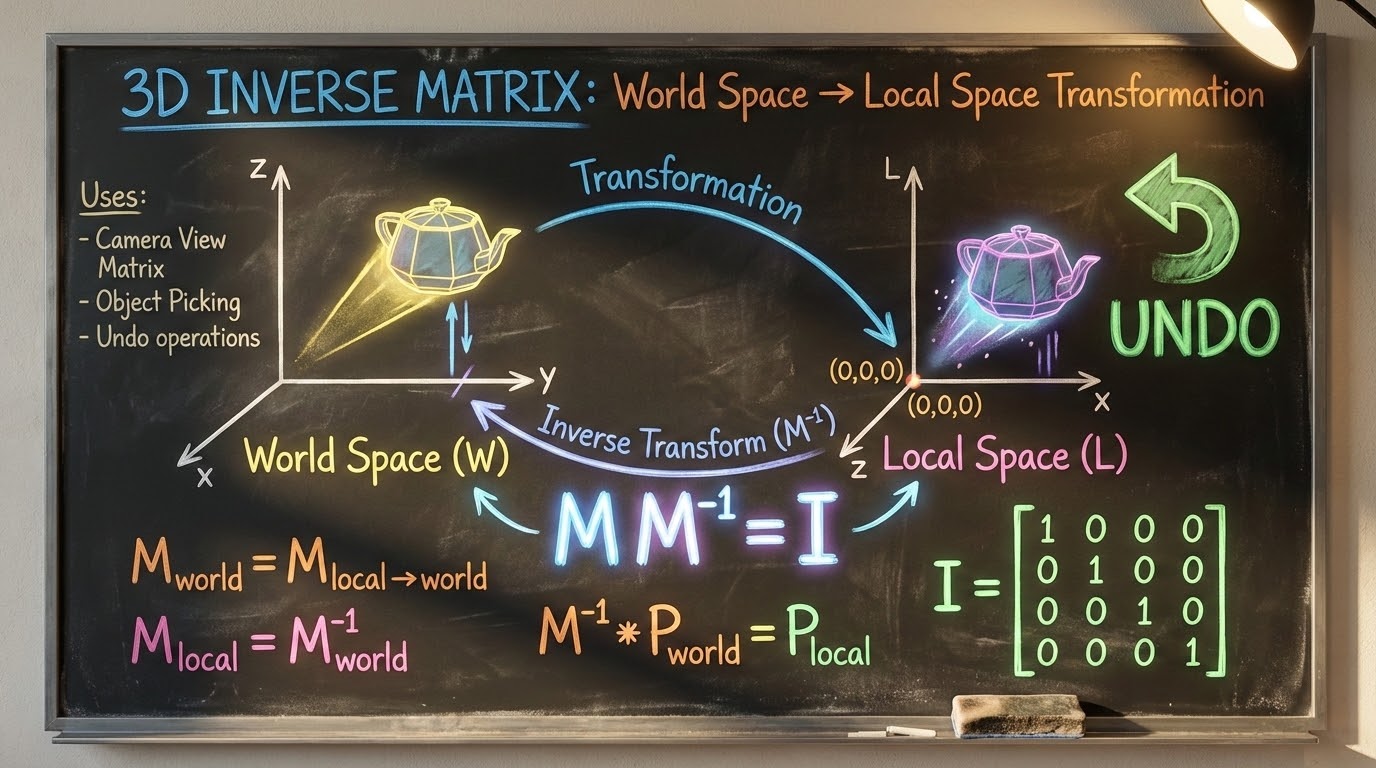

แล้วปุ่ม Undo ย้อนการแปลงพิกัดพวกนี้ มันเอาไปใช้ทำอะไรในเกมกันแน่? คำตอบคือ “มหาศาล” เลยครับ! ตัวอย่างที่คลาสสิกที่สุดคือ “การเปลี่ยนพิกัดจาก World Space กลับมาเป็น Local Space (Object Space)”
สมมติว่าคุณต้องการทำระบบ Ray Tracing หรือยิง Raycasting เพื่อเช็คว่ากระสุนที่ผู้เล่นยิง (เส้น Ray ใน World Space) ไปโดนโมเดลรถยนต์ 3 มิติหรือไม่ แทนที่คุณจะเอาโพลิกอนและกล่องรับการชน (Bounding Box) ของรถยนต์นับหมื่นชิ้น ไปคูณเมทริกซ์ $M$ เพื่อแปลงออกไปเทสต์ใน World Space (ซึ่งช้ามากกกก) Game Programmer ที่ฉลาดจะทำ “สิ่งตรงข้าม” ครับ!

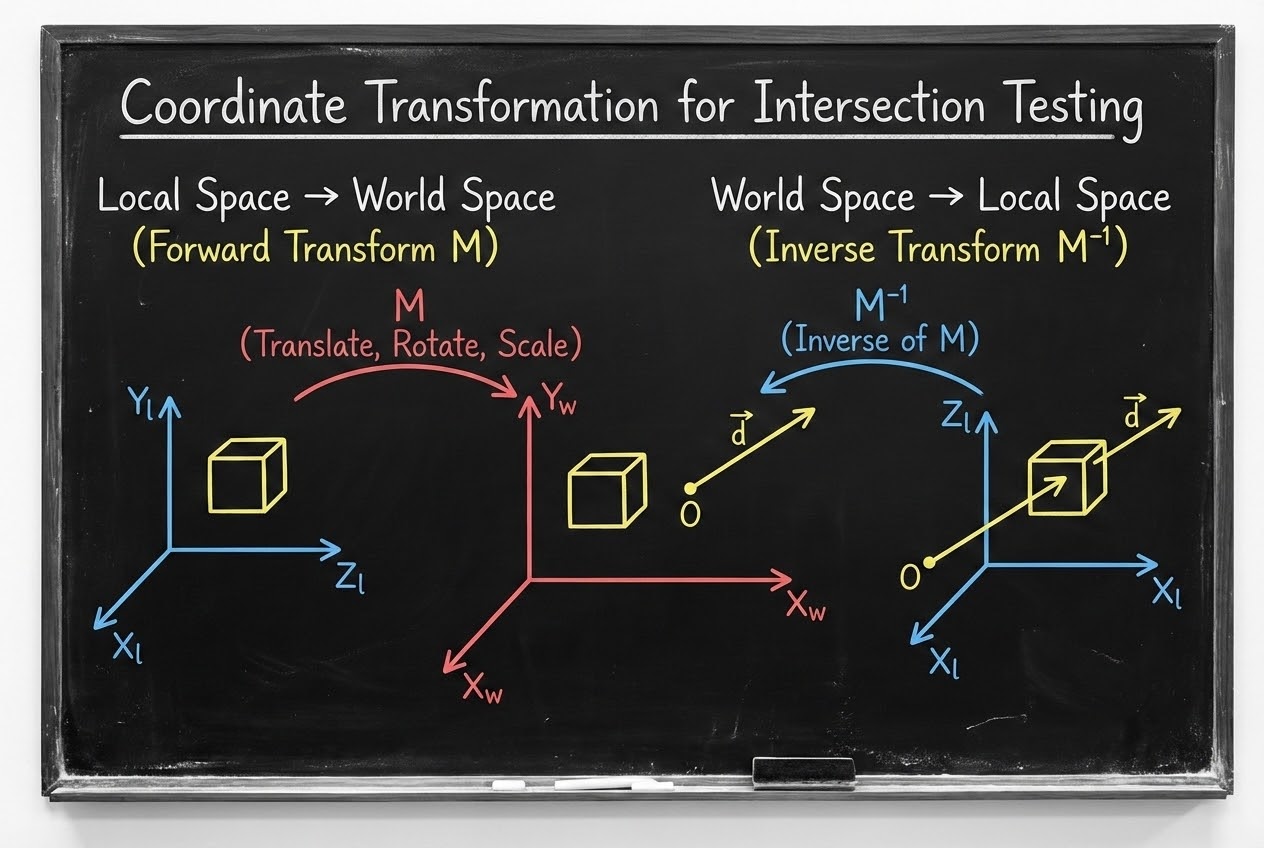

พวกเขาจะจับเส้นรังสีกระสุนของโลก (World Ray) ไปคูณด้วย $M^{-1}$ เพื่อย้ายเส้นกระสุนนั้น “ถอยหลัง” ทะลุมิติกลับเข้าไปใน Local Space ของรถยนต์แทน! (Ray Inverse Transform) การคำนวณการชนใน Local Space ที่วัตถุตั้งอยู่ตรงกลางจุดกำเนิด (Origin) พอดีและไม่ได้ถูกหมุนเอียงนั้น คำนวณได้เร็วปานสายฟ้าแลบครับ! นี่คือเคล็ดลับความเร็วของ Physics Engine อย่าง PhysX หรือ Havok เลยทีเดียว
6. 🏭 เปิดโรงงานผลิตภาพ (The Graphics Pipeline)
เมื่อขุดลึกลงไปใน Graphics Pipeline ตัว Inverse Matrix ยังมีบทบาทสำคัญเป็นอย่างมากในสองจุดหลักๆ ครับ:
The View Transform (การคำนวณมุมกล้อง): คุณเคยสงสัยไหมว่า Camera (กล้อง) ในโลก 3D ทำงานอย่างไร? ในความเป็นจริง คอมพิวเตอร์ไม่มีกล้องครับ! เพื่อจะจำลองการมองเห็น เราไม่ได้ขยับกล้องไปหาวัตถุ แต่เรา “ย้ายทั้งจักรวาลถอยหลัง” มาอยู่ตรงหน้ากล้องแทน! ดังนั้น View Transform Matrix ที่ส่งเข้า Vertex Shader แท้จริงแล้วก็คือ “Inverse ของ Model Matrix ของกล้อง (Camera’s Object-to-World Matrix)” นั่นเองครับ! เราย้ายกล้องไปไว้ตรงไหน เราก็แค่หา Inverse แล้วเอาไปเตะโลกทั้งใบให้สวนทางกัน!
การแปลง Normal Vectors สำหรับให้แสงเงา: ในตอนที่เราคุยเรื่องแสงเงา (Lambertian) เวกเตอร์ตั้งฉากพื้นผิว (Normal Vector) คือหัวใจสำคัญ หากโมเดลของคุณถูกขยายร่างแบบไม่สมส่วน (Non-uniform Scale) ลูกศร Normal Vector ของคุณจะบิดเบี้ยวผิดหลักฟิสิกส์ทันที กฎเหล็กของ Shader โปรแกรมเมอร์คือ: “ห้ามคูณ Normal Vector ด้วย Model Matrix ธรรมดาเด็ดขาด แต่ต้องคูณด้วย Inverse Transpose ของ Model Matrix ($(M^{-1})^T$) เสมอ!” จึงจะทำให้แสงเงาสะท้อนได้ถูกต้องเป๊ะๆ ครับ!
7. 🏁 บทสรุป (Level Cleared!)
ผ่านไปอีกหนึ่งด่านสุดหินครับ! ตอนนี้เรารู้แล้วว่า Inverse Matrix ไม่ใช่แค่สมการหาค่ายากๆ แต่คือ “ปุ่ม Undo” ที่ทรงพลังที่สุดในโลก 3 มิติ มันช่วยให้เราย้ายพิกัดข้ามไปมาระหว่างจักรวาลภายนอก (World) กับโลกส่วนตัว (Local) ได้อย่างอิสระ ช่วยเพิ่มความเร็วในการคำนวณฟิสิกส์ และเป็นหัวใจของการเนรมิตมุมกล้อง
ถึงจุดนี้ เราได้ครอบครองความรู้เรื่อง Matrix อย่างครบถ้วนสมบูรณ์แล้วครับ! แต่ทว่า… อาถรรพ์ของการหมุน 3 มิติด้วย Matrix (Euler Angles) ยังมีจุดบอดร้ายแรงที่เรียกว่า Gimbal Lock ซ่อนอยู่ ดังนั้นในซีรีส์ตอนถัดไป เราจะปลดล็อกระบบคณิตศาสตร์มิติที่ 4 ที่เป็นไม้ตายก้นหีบของโปรแกรมเมอร์กราฟิกยุคใหม่… เตรียมตัวเข้าสู่โลกของ “Quaternion” ได้เลยครับ Level Cleared!
