1. 🎯 ตอนที่ 13: Identity Matrix: จุดศูนย์กลางที่ไม่มีอะไรเปลี่ยน

2. 📖 เปิดฉาก (The Hook)

สวัสดีครับนักสร้างโลกจินตนาการทุกคน! ยินดีต้อนรับกลับเข้าสู่ซีรีส์ ปูพื้นฐานคณิตศาสตร์สู่โลกคอมพิวเตอร์กราฟิก ครับ

ในตอนที่แล้ว เราได้เห็นพลังของการจับ Matrix มาคูณกันเพื่อแปลงร่าง ยืด หด และหมุนวัตถุกันไปแล้ว วันนี้พี่มีคำถามสนุกๆ มาชวนคิดครับ… “ถ้าเราอยากร่ายคาถาใส่โมเดล 3 มิติ แต่สั่งให้มัน ‘ไม่ต้องทำอะไรเลย’ ยืนอยู่เฉยๆ ห้ามขยับ ห้ามขยาย ห้ามหมุน เราจะต้องใช้เวทมนตร์บทไหน?”

หลายคนอาจจะคิดว่า “ก็คูณด้วย 0 สิ!” หยุดก่อนเลยครับ! ในโลกของกราฟิก ถ้าคุณเอา Matrix ที่เต็มไปด้วยเลข 0 ไปคูณกับโมเดล โมเดลของคุณจะถูกบีบอัดจนแบนแต๊ดแต๋หายวับเข้าไปในหลุมดำ (Blackhole) ทันที!

เวทมนตร์ที่เรากำลังตามหา คือคาถาแห่งความว่างเปล่าที่รักษาสภาพเดิมของทุกสิ่ง มันคือ “ปุ่ม Factory Reset” ของโลก 3 มิติ สิ่งนี้คือตัวเอกที่ทรงพลังอย่างเงียบเชียบ ซึ่งนักคณิตศาสตร์เรียกมันว่า “เมทริกซ์เอกลักษณ์ (Identity Matrix)” ครับ!

3. 🧮 จากตัวเลขสู่กราฟิก (Math to Graphics Foundation)

ในโลกของพีชคณิต (Algebra) ธรรมดา เวลาที่เราเอาตัวเลขอะไรก็ตามไปคูณกับ $1$ ผลลัพธ์ที่ได้ก็คือตัวมันเองเสมอ ($x \times 1 = x$) ตัวเลข $1$ จึงถูกเรียกว่า “เอกลักษณ์การคูณ (Multiplicative Identity)”

ในโลกของ Matrix ก็มี “เลข 1” ของมันเองอยู่ครับ! มันคือตาราง Matrix จัตุรัส (Square Matrix) ที่มีหน้าตาเป็นเอกลักษณ์สุดๆ โดยมีกฎง่ายๆ คือ: เส้นทแยงมุมหลัก (Main Diagonal) จากซ้ายบนลงขวาล่าง ต้องเป็นเลข $1$ ทั้งหมด ส่วนช่องอื่นๆ ที่เหลือเป็นเลข $0$ ล้วนๆ

เรามักจะเขียนแทนมันด้วยสัญลักษณ์ $I$ (ไอตัวใหญ่) หากเป็นโลก 3 มิติ (Matrix ขนาด $3 \times 3$) หน้าตาของมันจะเป็นแบบนี้ครับ: $$ I_3 = \begin{bmatrix} 1 & 0 & 0 \ 0 & 1 & 0 \ 0 & 0 & 1 \end{bmatrix} $$

และในโลก $4 \times 4$ (Homogeneous Coordinates) ที่รองรับการเลื่อนตำแหน่ง (Translation) มันก็คือ: $$ I_4 = \begin{bmatrix} 1 & 0 & 0 & 0 \ 0 & 1 & 0 & 0 \ 0 & 0 & 1 & 0 \ 0 & 0 & 0 & 1 \end{bmatrix} $$

กฎเหล็กของมันคือ เมื่อเอา Matrix $M$ ใดๆ หรือ Vector $\mathbf{v}$ ใดๆ มาคูณกับ $I$ ผลลัพธ์จะไม่มีวันเปลี่ยนแปลงครับ! $$ MI = IM = M $$ มันคือ Matrix เพียงตัวเดียวในจักรวาลที่สามารถสลับที่การคูณได้โดยไม่ทำให้ความหมายเปลี่ยน (Commutative) ครับ!

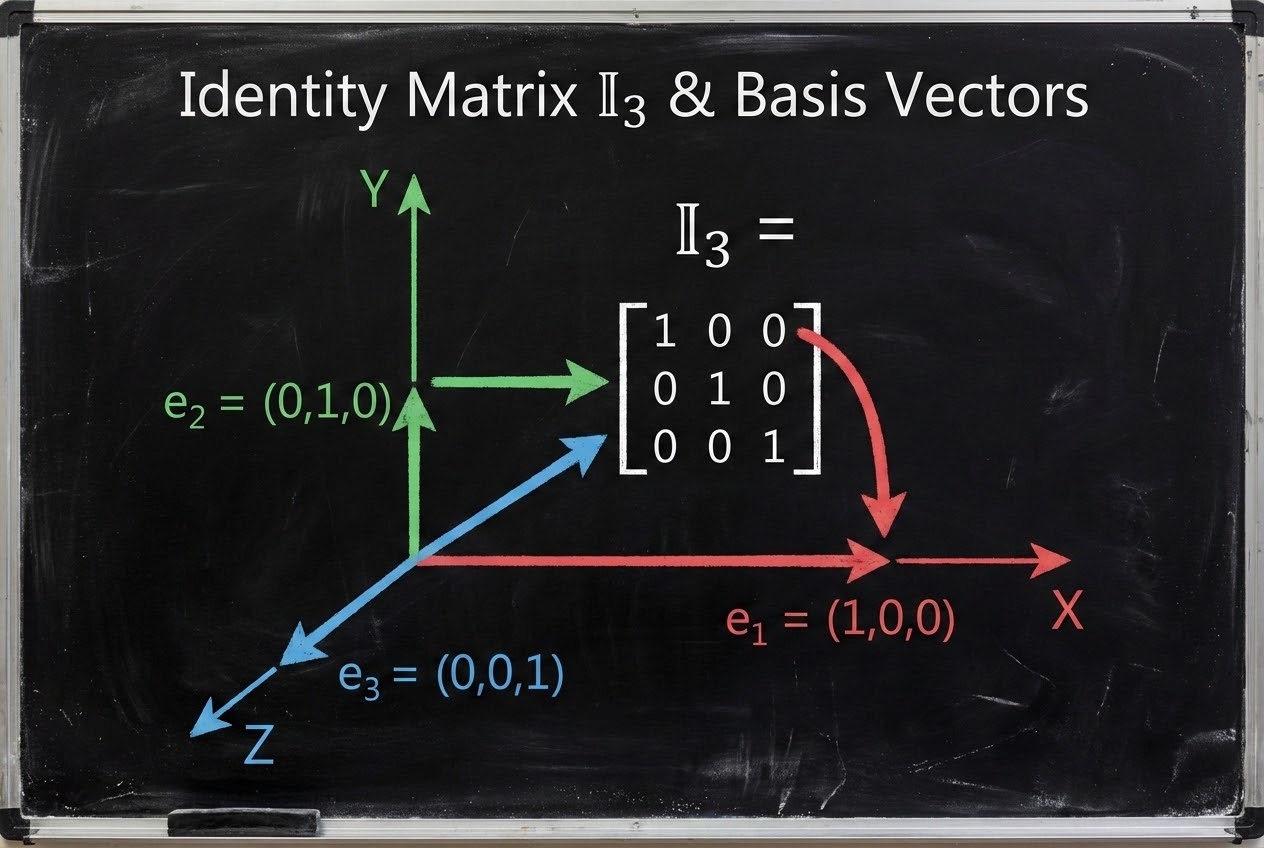

รูปประกอบ Identity Matrix และแกนอ้างอิงมาตรฐาน

4. 📐 เจาะลึกเรขาคณิตและการประมวลผลภาพ (Geometry & Image Processing)

ทำไมการเอาเลข $1$ ไปทแยงมุม ถึงแปลว่า “ห้ามขยับ” ในทางเรขาคณิต?

ลองมองลึกลงไปที่ “แถว (Rows)” ของ Identity Matrix $I_3$ ดูสิครับ (อ้างอิงจากตอนที่ 11 ที่เราบอกว่า แถวของ Matrix คือแกนทิศทางใหม่):

  • แถวแรก $$ คือแกน $X$ ใหม่… อ้าว! มันก็พุ่งไปทางขวาตรงๆ เหมือนเดิมนี่นา!
  • แถวที่สอง $$ คือแกน $Y$ ใหม่… ก็ชี้ขึ้นฟ้าตรงๆ เหมือนเดิม!
  • แถวที่สาม $$ คือแกน $Z$ ใหม่… ก็พุ่งตรงไปข้างหน้าเหมือนเดิมเป๊ะ!

ดังนั้น ในมุมมองของเรขาคณิต Identity Matrix คือ “กรอบอ้างอิงมาตรฐาน (Standard Basis หรือ Identity Frame)” ครับ มันคือการบอกว่า “จงใช้แกน X, Y, Z ของโลกดั้งเดิมเลย ไม่ต้องบิดเบือนมิติใดๆ ทั้งสิ้น” การคูณด้วย Identity Matrix จึงเปรียบเสมือนการสวมแว่นตาที่ใสแจ๋ว ไม่มีเลนส์บิดเบี้ยว ภาพที่เห็นจึงเป็นภาพเดิม 100%

5. 🎮 เวทมนตร์นี้ในโลกความจริง (Real-World Game Applications)

ในฐานะ Game Programmer คุณอาจจะสงสัยว่า “ถ้ามันคูณแล้วไม่มีอะไรเปลี่ยน แล้วเราจะเอาเวลา CPU ไปคูณมันทำไม?” ความจริงคือ เราใช้ Identity Matrix บ่อยมากในฐานะ “จุดตั้งต้น (Initialization)” ครับ:

  1. การรีเซ็ตตำแหน่ง (Reset Transform): สมมติผู้เล่นกดปุ่ม “เกิดใหม่ (Respawn)” หรือเราต้องการลบสถานะการหมุน (Rotation) และการย่อขยาย (Scale) ที่ติดมากับโมเดลทิ้งให้หมด เราจะสั่งโค้ดง่ายๆ เช่น transform.matrix = Matrix4x4.identity ทันใดนั้นโมเดลจะกลับมายืนตรง ขนาดปกติ เหมือนเพิ่งออกมาจากโรงงาน!
  2. การตั้งค่าเริ่มต้นของตัวแปรสะสม: เหมือนเวลาเราเขียนโค้ด int sum = 0; เพื่อเตรียมบวกเลข หรือ int prod = 1; เพื่อเตรียมคูณเลข เวลาเราจะรวบรวม (Concatenate) Matrix หลายๆ ตัวเข้าด้วยกัน เราต้องสร้างตัวแปรกระดาษเปล่าขึ้นมาก่อน: Matrix M = Matrix.Identity; แล้วค่อยสั่ง M = M * Rotation; M = M * Scale; เป็นต้นครับ
  3. การหลุดพ้นจากระบบกระดูก (Skeletal Animation): ในระบบแอนิเมชัน หากเราต้องการให้ชิ้นส่วนอาวุธ “หลุด” ออกจากมือของตัวละคร (เช่น การขว้างดาบ) เราอาจจะต้องถอดมันออกจาก Hierarchy และคูณมันด้วย Inverse เพื่อให้กลับสู่สถานะ Identity ทำให้มันมีชีวิตเป็นอิสระจากกระดูกที่เคยควบคุมมันอยู่ครับ

6. 🏭 เปิดโรงงานผลิตภาพ (The Graphics Pipeline)

เมื่อเราเข้าไปดูในห้องเครื่องของ Graphics Pipeline… ตัว Identity Matrix ทำหน้าที่เป็นสวิตช์เปิดปิดที่เรียบง่ายแต่สำคัญมาก

ในกระบวนการวาดภาพ GPU จะต้องส่งจุด Vertex ทุกจุดผ่าน Matrix คาถาแปลงร่าง 3 ขั้นตอนเสมอ คือ Model, View, และ Projection ($M_{vp} = P \times V \times M$) แต่บางครั้ง เราต้องการวาด UI (User Interface) แบบ 2 มิติ, หลอดเลือด, หรือเป้าเล็งปืน (Crosshair) ที่ “แปะติดอยู่บนหน้าจอ” โดยไม่สนมุมกล้อง 3D เลย!

วิธีที่ Game Engine ทำคือการส่ง Identity Matrix แอบเข้าไปแทนที่ View Matrix และ Projection Matrix ใน Shader ครับ! การทำเช่นนี้เป็นการหลอก GPU ว่า “ไม่ต้องเปลี่ยนพิกัด ไม่ต้องบีบเปอร์สเปกทีฟ วาดมันลงไปตรงๆ ดื้อๆ แบบนี้แหละ!” นี่คือเวทมนตร์ที่ทำให้แถบพลังชีวิตของคุณไม่เคยหมุนหรือเล็กลงเวลาที่คุณหันกล้องในเกมนั่นเองครับ!

7. 🏁 บทสรุป (Level Cleared!)

เห็นไหมครับว่า ภายใต้ความว่างเปล่าของการ “ไม่ทำอะไรเลย” เมทริกซ์เอกลักษณ์ (Identity Matrix) กลับทำหน้าที่เป็นจุดศูนย์กลางของอวกาศ เป็นจุดอ้างอิงที่เที่ยงตรงที่สุด และเป็นปุ่มรีเซ็ตที่ไว้ใจได้มากที่สุดในโลกกราฟิก

เมื่อเรามี Matrix ที่ไม่เปลี่ยนแปลงอะไรแล้ว คำถามต่อไปคือ… “ถ้าเราเผลอร่ายมนตร์พลาด หมุนวัตถุจนเละเทะไปแล้ว เราจะสามารถหาเวทมนตร์ย้อนเวลา (Undo) เพื่อกู้คืนภาพเดิมกลับมาได้อย่างไร?” คำตอบอยู่ในตอนถัดไปครับ เราจะมาทำความรู้จักกับคาถาย้อนกลับที่มีชื่อว่า “อินเวอร์สเมทริกซ์ (Inverse Matrix)” เตรียมตัวให้พร้อม แล้วพบกันครับ Level Cleared!
